Tuotetyyppi	Ristiviivalasertaso
Merkki	Bosch
Malli	GLL 3-80 P Professional
Käyttötarkoitus	Ammattilainen
Lasertekniikka	Punainen diodilaser 635 nm
Viivojen lukumäärä	3 (2 vaakasuoraa, 1 pystysuora)
Kantama ilman vastaanotinta	Jopa 20 m (halkaisija)
Kantama vastaanottimen kanssa	Jopa 80 m (halkaisija)
Tasauksen tarkkuus	±0,3 mm/m
Itsetasausalue	±4°
Tasaustusaika	Noin 4 s
Käyttölämpötila	-10 °C – 50 °C
Suojausluokka	IP54 (suojattu vesisuihkulta ja pölyltä)
Virtalähde	4 AA alkaliparistoa, 1,5 V
Käyttöaika	Noin 30 h (jatkuva käyttö)
Paino	0,65 kg (paristojen kanssa)
Mitat (Pituus x Syvyys x Korkeus)	130 x 70 x 120 mm
Toimituksen sisältö	Lasertaso, 4 AA-paristoa, laservastaanotin, seinäteline, kantolaukku
Huolto ja puhdistus	Puhdista lasersäteen ulostuloikkunat pehmeällä, kuivalla liinalla. Älä käytä liuottimia. Vaihda paristot tarvittaessa.
Turvallisuus	Laserluokka 2 (≤ 1 mW, älä katso suoraan säteeseen). Käytä vain Boschin suosittelemia lisävarusteita.
Korjattavuus	Korjaus vain Boschin valtuuttamassa huollossa. Katso varaosat käyttöohjeesta.

Usein kysytyt kysymykset - GLL 3-80 P Professional BOSCH

Kuinka kytken GLL 3-80 P -lasertason päälle?

Paina sivulla olevaa virtapainiketta. Laseri syttyy ja tasoittuu automaattisesti. Valitse haluamasi toimintatila painamalla painiketta useita kertoja.

Mikä on tämän lasertason enimmäiskantama?

Ilman vastaanotinta kantama on noin 20 m halkaisija. Boschin LR 7 -laservastaanottimen kanssa kantama voi olla jopa 80 m halkaisija valaistusolosuhteista riippuen.

Kuinka vaihdan GLL 3-80 P:n paristot?

Avaa laitteen alla oleva paristolokero. Aseta 4 AA-paristoa (1,5 V) noudattaen napaisuutta (+/-). Sulje kansi. Käytä alkaliparistoja parhaan käyttöajan saavuttamiseksi.

Lasertaso ei tasoitu itse, mitä tehdä?

Tarkista, että laite on asetettu vakaalle alustalle ja että kallistuskulma ei ylitä ±4°. Jos itsetasaus ei käynnisty, paristot saattavat olla heikot tai laite on viallinen. Ota yhteys Boschin huoltoon.

Voinko käyttää tätä lasertasoa ulkona?

Kyllä, laite on luokiteltu IP54, joten se on pölyn- ja roiskevedenkestävä. Paremman näkyvyyden saavuttamiseksi ulkona käytä Boschin LR 7 -laservastaanotinta.

Kuinka puhdistan lasersäteen ulostuloikkunat?

Käytä pehmeää, kuivaa liinaa. Tarvittaessa kostuta liinaa kevyesti vedellä. Älä koskaan käytä kemikaaleja tai liuottimia, jotka voivat vahingoittaa pinnoitetta.

Mitä tehdä, jos lasersäde heikkenee tai katkeilee?

Tarkista paristojen kunto ja vaihda ne tarvittaessa. Puhdista lasersäteen ulostuloikkunat. Jos ongelma jatkuu, ota yhteys Boschin valtuuttamaan huoltokeskukseen.

Onko tämä lasertaso yhteensopiva jalustan kanssa?

Kyllä, GLL 3-80 P:ssä on 1/4 tuuman kierre (20 kierrettä tuumalla) jalustakiinnitystä varten. Käytä ammattijalustaa parhaan vakauden saavuttamiseksi.

Kuinka tiedän, onko taso oikein kalibroitu?

Aseta laite tasaiselle alustalle. Kytke se päälle ja odota itsetasausta. Tarkista lasersäde suhteessa tunnettuun vertailupisteeseen. Jos olet epävarma, tee yksinkertainen testi: käännä laitetta 180° ja vertaa viivoja. Katso täydellinen menettely käyttöohjeesta.

Mikä on tämän tuotteen takuuaika?

Bosch Professional tarjoaa 3 vuoden takuun ostopäivästä alkaen, edellyttäen että rekisteröit tuotteen verkossa 4 viikon kuluessa ostosta. Säilytä kuitisi ja rekisteröidy Bosch Professional -sivustolla.

KÄYTTÖOHJE GLL 3-80 P Professional BOSCH

fi Alkuperaiset object

el Poetouo obvau xuqnc

tr Orijnal isletme talimati

Kaikki ohjeet täytyy lukea ja nou-dattaa, jotta voisi työskennellä vaarattomasti ja varmasti mittaus-työkalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna englanninkielisellä varoituskilvellä (grafiik-kasivun mittaustyökalun kuvassa merkitty numerolla 13).

Lasersäteily laserluokka 2

älä katso säteeseen

IEC 60825-1:2007-03 <1 mW, 640 nm

▶ Liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva oman kielesi tarra englanninkielisen kilven päälle.
- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä.
Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
- Älä käytä lasertarkkailulaseja aurinkolasei-na tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.

Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä.
- Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä käytä mittaustyökalua tai laserkohdetaulua 15 sydämentahdistimien lähellä. Mittaustyökalun ja laserkohdetaulun magneetti muodostavat kentän, joka voi häiritä sydämentahdistimien toimintaa.

Pidä mittaustyökalu ja laserkohdetaulu 15 poissa magneettisista taltioista ja magnetismille herkistä laitteista. Mittaustyökalun ja laserkohdetaulun magneetti saattaa aikaan-saada pysyvän tietohäviön.

Toimintaselostus

Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pys- tysuorien viivojen mittaukseen ja tarkistukseen.

96 | Suomi

Tekniset tiedot

Linjalaser GLL 3-80 P
	Professional
Tuotenumero 3 601 K63 300
Työalue1)
- v a k i o	20 m
- pulssitoiminnolla	15 m
- laservastaanottimella	5–80 m
Vaaitustarkkuus	± 0,2 mm/m
Tyypillinen itsetasausalue	± 4°
Tyypillinen tasausaika	<4 s
Käyttölämpötila	-10 °C ... +40 °C
Varastointilämpötila	-20 °C ... +70 °C
Ilman suhteellinen kosteus maks.	90 %
Laserluokka	2
Lasertyppi	640 nm, <1 mW
C6	1
impulssin lyhyin kesto	1/1600 s
Jalustan kiinnityskierre	1/4", 5/8"
Paristot	4 x 1 , 5 V L R 0 6 ( A A )
Käyttöaika
- kolmella lasertasolla	5 h
- kahdella lasertasolla	9 h
- yhdellä lasertasolla	18 h
Paino vastaa EPTA-Procedure 01/2003	0,75 kg
Mitat	159 x 141 x 75 mm
Sujoaus	IP 54 (pöly- ja roiskevesisuojattu)

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.

Ota huomioon mittaustyökalusi tyyppikilvessä oleva tuotenumero, yksittäisten mittaustyökalujen kauppanimitys saattaa vaihdella.

Tyyppikilvessä oleva sarjanumero 14 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

Suomi | 97

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikka-sivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Paristovaroitus
3 Pulssitoiminnon painike
4 Käyttömuotopainike
5 Pulssitoiminnon näyttö
6 Näyttö ilman tasausautomatiikkaa
7 Käynnistyskytkin
8 Magneetit
9 Jalustan kiinnitys 5/8"
10 Jalustan kiinnitys 1/4"
11 Paristokotelon kannen lukitus
12 Paristokotelon kansi
13 Laser-varoituskilpi
14 Sarjanumero
15 Lasertähtäintaulu
16 Mittauslaatta ja jalka*
17 Laservastaanotin*
18 Suojalaukku*
19 Yleispidin*
20 Lasertarkkailulasit*
21 Jalusta*
22 Mittalatta*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaani-paristoja.

Avaa paristokotelon kansi 12 työntämällä lukitusta 11 nuolen suuntaan ja käännä paristokotelon kansi auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti.

Kun paristot heikkenevät kuuluu kerran 5 s pitkä äänimerkki. Paristovaroitus 2 vilkkuu jatkuvasti punaisena. Mittaustyökalua voi vielä käyttää alle 2 h.

Jos paristot ovat heikkoja mittaustyökalua käynnistettäessä, kuuluu 5 s pitkä merkkiääni heti mittaustyökalun käynnistyksen jälkeen.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

Kun mittaustyökalu käytetään, kuuluu mää- rätyissä olosuhteissa voimakas äänimerkki. Pidä tämän takia mittaustyökalu kaukana korvasta ja toisista henkilöistä. Voimakas ääni saattaa vahingoittaa kuuloa.
- Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta.
- Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikut-tanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso "Vaaitustarkkuus").
Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

98 | Suomi

Käynnistys ja pysäytys

Työnnä mittaustyökalun käynnistystä varten käynnistyskytkin 7 asentoon "on" (työt ilman vaaitusautomatiikkaa) tai asentoon "o n (työt vaaitusautomatiikalla). Mittaustyökalu lähettää heti käynnistyksen jälkeen laserlinjat ulostuloaukoista 1.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen edes kaukaa.

Pysäytä mittaustyökalu työntämällä käynnistyskytkin 7 asentoon "off". Pysäytettäessä heiluriyksikkö lukkiutuu.

Jos suurin sallittu käyttölämpötila 45 °C ylittyy laite kytkeytyy pois päältä laserdiodin suojaamiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja se voidaan käynnistää.

Poiskytkentäautomatiikan poiskytkentä

Jos n. 30 minuutin aikana ei paineta mitään mittalaitteen painiketta, mittalaite sammuttaa it-sensä automaattisesti pariston säästämiseksi.

Mittaustyökalun uudelleenkäynnistystä varten automaattisen poiskytkennän jälkeen voit joko työntää käynnistyskytkin 7 ensin asentoon "off" ja sitten käynnistää mittaustyökalu uudelleen, tai sitten voit painaa kerran käyttömuotonäppäintä 4 tai pulssitoimintanäppäintä 3.

Kytke pois poiskytkentäautomatiikka pitämällä (mittaustyökalun ollessa käynnissä) käyttömuotopainike 4 painettuna vähintään 3 s. Poiskytkentäutomatiikan ollessa poiskytkettynä lasersäteet vilkkuvat lyhyesti vahvistuksena.

Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Kytke poiskytkentäautomatiikka käyttöön sammuttamalla mittaustyökalu ja käynnistämällä se uudelleen tai painamalla käyttömuotonäppäintä 4 vähintään 3 s.

Merkkiäänen poiskytkentä

Kun mittaustyökalu käynnistetään, äänimerkki on aina kytkettynä.

” Merkkiäänen deaktivoimiseksi tai aktivoimiseksi painat samanaikaisesti käyttömuotonäppäintä 4 ja pulssimuotonäppäintä 3 ja pidät ne painettuna vähintään 3 s.

Sekä aktivoitaessa että deaktivoitaessa kuuluu kolme lyhyttä merkkiääntä vahvistukseksi.

Käyttömuodot

Mittaustyökalussa on kolme käyttömuotoa, joiden välillä aina voit siirtyä:

• vaakasuoran lasertason muodostus,
• pystysuoran lasertason muodostus,
• kahden pystysuoran lasertason muodostus,
• yhden vaakasuoran ja kahden pystysuoran lasertason muodostus.

Mittaustyökalu muodostaa käynnistyksen jälkeen vaakasuoran lasertason. Vaihda käyttömuotoa painamalla käyttömuotopainiketta 4.

Kaikkia käyttömuotoja voidaan valita sekä tasa-usautomatiikalla että ilman sitä.

Pulssitoiminto

Laservastaanottimen 17 kanssa työskenneltäes- sä tulee pulssitoiminto aktivoida – valitusta käyttömuodosta riippumatta –.

Pulssitoiminnossa laserlinjat vilkkuvat hyvin suurella taajuudella, jonka takia laservastaanotin 17 pystyy paikallistamaan ne.

Käynnistä pulssitoiminto painamalla painiketta 3. Kytketyllä pulssitoiminnolla näytön valo on 5 vihreä.

Pulssitoiminnolla on laserlinjojen näkyvyys ihmissilmälle heikompi. Kun työskentelet ilman laservastaanotinta, tulee sinun sen tähden kytkeä pulssitoimino pois painamalla painiketta 3 uudelleen. Poiskytketyllä pulssitoiminnolla näytön valo 5 sammu.

Tasausautomatiikka

Työskentely automaattisen tasauksen kanssa

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle, kiinnitä se pidikkeeseen 19 tai jalustaan 21.

Työnnä vaitusautomatiikan kanssa tehtäviä töitä varten käynnistyskytkin 7 asentoon "on".

Vaaitusautomatiikka korjaa automaattisesti epätasaisuuksia itsevaaitusalueen ±4° puitteissa. Vaaitus on päättynyt heti, kun laserlinjat eivät enää liiku.

Jos automaattinen vaaitus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat alkavat vilkkua nopeassa tempossa. Kytketyllä äänimerkillä kuuluu nopeatempoinen äänimerkki korkeintaan 30 s. 10 s sisällä käynnistyksestä tämä hälytys kytkeytyy pois, mahdollistaen mittaustyökalun asennuksen.

Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsevaaitusta. Heti, kun mittaustyökalu taas on itsevaaitusalueen ± 4° sisällä, palavat lasersäteet pysyvästi ja äänimerkki kytkeytyy pois päältä.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa auto-maattisesti uuden vaituksen. Tarkista uuden vaaituksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vi-kojen välttämiseksi.

Työskentely ilman automaattista tasausta

Työnnä ilman vaaitusautomatiikkaa tehtäviä töitä varten käynnistyskytkin 7 asentoon "on". Poiskytketyllä vaaitusautomatiikalla näyttö 6 syttyy punaisena ja laserlinjat vilkkuvat 30 s hitaassa tempossa.

Tasausautomatiikan ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle. Laserlinjat eivät välttämättä kulje enää suorassa kulmassa toisiinsa nähden.

Vaaitustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Eri- tityisesti lattialta ylöspäin esiintyvät lämpötila- erot voivat saattaa lasersäteen poikkeamaan.

Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä, tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien mukaan keskelle työaluetta.

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset vaikutukset (kuten esim. pudotukset tai voimakkaat iskut) johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tarkkuus tarkistaa aina ennen työn aloittamista.

Tarkista aina ensin vaakasuoran laserlinjan tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain tarkistuksessa, tulee se korjauttaa Bosch-huollossa.

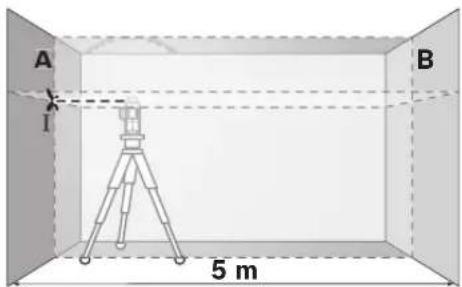

Poikittaisakselin vaakasuoran vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitaan 5 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.

- Asenna mittaustyökalu lähelle seinää A jalustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu kytketyllä tasausautomatiikalla. Valitse käyttömuoto, jossa muodostuu vaakasuora lasertaso ja pystysuora lasertaso mittaustyökalun edessä.

- Suuntaa laser läheiseen seinään A ja anna mittaustyökalun suorittaa tasaus. Merkitse sen pisteen keskipiste, jossa laserlinjat risteävät seinässä A (piste 1).

100 | Suomi

• Kierrä mittaustyökalu 180°, anna sen vaait-tua ja merkitse laserlinjojen risteyspiste vastakkaiselle seinälle B (piste II).
• Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen vaaittua.

- Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjojen piste osuu täsmälleen aiemmin merkittyyn pisteeseen II, seinässä B.

• Kierrä mittaustyökalu 180°, muuttamatta sen korkeutta. Suuntaa se seinään A niin, että pys- tysuora laserlinja kulkee jo merkityn pisteen I läpi. Anna mittaustyökalun vaattua ja merkitse laserlinjojen risteyspiste seinälle A (piste III).
• Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama poikittaisakselia pitkin.

Mittausmatkalla 2 x 5 m = 10 m sallittu poikkeama on:

10 m x ±0,2 mm/m = ±2 mm.

Ero d pisteiden 1 ja III välissä saa olla korkeintaan 2 mm.

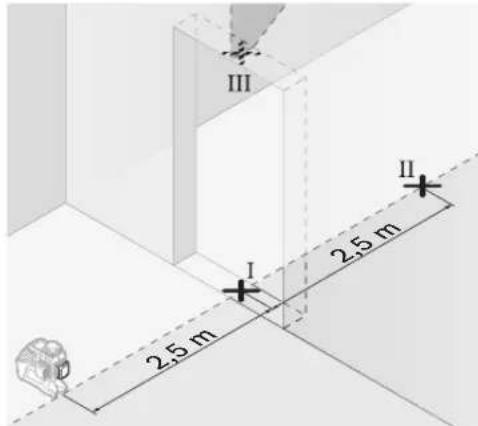

Pystysuorien linjojen tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

- Aseta mittaustyökalu 2,5 m etäisyydelle ovi- aukosta tukevalle tasaiselle alustalle (ei jalus- taan). Käynnistä mittaustyökalu kytketyllä ta- sausautomatiikalla. Valitse käyttömuoto, jossa muodostuu pystysuora lasertaso mitta- ustyökalun edessä.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toisella puolella (piste II), sekä oviaukon yläreunaan (piste III).

• Kierrä mittaustyökalu 180° ja aseta se oviaukon toiselle puolelle, välittömästi pisteen II taakse. Anna mittaustyökalun vaattua ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee täsmälleen pisteiden I ja II läpi.
• Merkitse laserlinjan keskipiste oviaukon yläreunaan pisteeksi IV.
• Kahden merkityn pisteen, III ja IV erotus d on mittaustyökalun todellinen poikkeama pystysuorasta.
• Mittaa oviaukon korkeus.

Toista mittausmenetelmä toiselle pystysuoralle lasertasolle. Valitse tällöin käyttömuoto, jossa pystysuora lasertaso muodostuu sivulle mittaus- työkalun viereen, ja käännä mittaustyökalu 90° ennen mittausvaihetta.

Suurimman sallitun poikkeaman lasket seuraavasti:

oviaukon kaksinkertainen etäisyys x 0,2 mm/m esimerkki: Oviaukon korkeuden ollessa 2 m saa suurin sallittu poikkeama olla

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Pisteiden III ja IV etäisyys toisistaan saa kummassakin mittauksessa siis olla korkeintaan 0,8 mm.

Työskentelyohjeita

Käytä aina vain laserlinjan keskipistettä merkintää varten. Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely lasertähtäintaulun kanssa

Laserkohdetaulu 15 parantaa lasersäteen näkyvyyttä epäsuotuisissa olosuhteissa ja suurilla etäisyyksillä.

Heijastava puolikas laserkohdetaulusta 15 parantaa laserlinjan näkyvyyttä, laserlinja näkyy myös laserkohdetaulun takaa taulun läpinäkyvän puolikkaan läpi.

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Kiinnitä mittaustyökalu 1/4"-jalustakiinnityksen 10 avulla jalustan 21 tai yleismallisen valokuvausjalustan kierteeseen. Tarvitset 5/8"-jalustakiinnikkeen 9 yleismalliseen rakennusjalustaan kiinnitystä varten. Ruuvaa kiinni mittaustyökalu jalustan lukitusruuvilla.

Kiinnitys yleispidikkeen avulla (lisätarvike) (katso kuva D)

Yleispidikkeen 19 avulla voit kiinnittää mittaus- työkalu esim. pystysuoriin pintoihin, putkiin tai magnetoitaviin materiaaleihin. Yleispidike sovel- tuu myös pöytäjalustaksi ja helpottaa mittaus- työkalun korkeussuuntausta.

Työskentely mittauslaatan kanssa (lisätarvike) (katso kuvat A – B)

Mittauslaatan 16 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaustyökalun täsmällinen asetus siirrettävälle korkeudelle pois.

Mittauslaatassa 16 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslaattaa lasersäteen suunnasta.

102 | Suomi

Työskentely laservastaanottimella (lisätarvike) (katso kuva D)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suora auringonvalo) ja suurilla etäisyyksillä kannattaa käyttää laservastaanotinta 17 laserlinjojen parempaa paikallistamista varten. Käynnistä pulssitoiminto, kun työskentelet laservastaanottimen kanssa (katso "Pulssitoiminto", sivu 98).

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällön silmä näkee laserin punaisen valon kirkkaampana.

• Älä käytä lasertarkkailulaseja suojalaseina.
  Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
  Älä käytä lasertarkkailulaseja aurinkolasei-na tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.

Työesimerkkejä (katso kuvat C-H)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät grafiikkasivuilta.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittaustyökalu ainoastaan toimitukseen kuuluvassa suojataskussa tai laukussa. Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista eritysesti pinnat laserin ulostuloaukos- sa säännöllisesti ja varo nukkaa.

Jos mittaustyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi. Älä itse avaa mittaustyökalua.

Ilmoita ehdottomasti kaikissa kyselyissä ja vara- osatilauksissa 10-numeroinen tuotenumero, jo- ka löytyy mittaustyökalun tyyppikilvestä.

Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 18 korjattavaksi.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrättämiseen.

Vain EU-maita varten:

Älä heitä mittaustyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat mittaustyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Ladattavat paristot/paristot:

Älä heitä akkukennoja/paristoja talousjätteisiin, tuleen tai veteen. Akkukennot/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akkukennot tulee kierrättää direktiivin 91/157/ETY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά | 103

9 5/8"-keermega statiivi ava

10 1/4"-keermega statiivi ava

11 Patareikorpuse kaane lukustus

12 Patareikorpuse kaas

13 Laseri hoiatussilt

14 Seerianumber
