GLL 3-80 P Professional - Kaugusmõõtja BOSCH - Tasuta kasutusjuhend

Toote tüüp	Ristjoontega lasertase
Kaubamärk	Bosch
Mudel	GLL 3-80 P Professional
Kasutus	Professionaalne
Lasertehnoloogia	Punane dioodlaser 635 nm
Joonte arv	3 (2 horisontaalset, 1 vertikaalne)
Ulatus ilma vastuvõtjata	Kuni 20 m (läbimõõt)
Ulatus vastuvõtjaga	Kuni 80 m (läbimõõt)
Nivelleerimise täpsus	±0,3 mm/m
Isetasandumise vahemik	±4°
Nivelleerimise aeg	Umbes 4 s
Töötemperatuur	-10 °C kuni 50 °C
Kaitsetase	IP54 (kaitstud pritsiva vee ja tolmu eest)
Toide	4 AA leelispatareid 1,5 V
Tööaeg	Umbes 30 h (pidevalt)
Kaal	0,65 kg (patareidega)
Mõõtmed (pikkus x sügavus x kõrgus)	130 x 70 x 120 mm
Tarne sisu	Lasertase, 4 AA patareid, laservastuvõtja, seinakinnitus, transpordikohver
Hooldus ja puhastamine	Puhastage laseri väljundaknad pehme kuiva lapiga. Ärge kasutage lahusteid. Vajadusel vahetage patareid.
Ohutus	Laserklass 2 (≤ 1 mW, ärge vaadake otse kiiresse). Kasutage ainult Bosch soovitatud tarvikuid.
Remonditavus	Remont ainult Bosch volitatud teeninduses. Varuosade osas vaadake kasutusjuhendit.

Korduma kippuvad küsimused - GLL 3-80 P Professional BOSCH

Kuidas sisse lülitada lasertase GLL 3-80 P?

Vajutage küljel asuvat sisse/välja nuppu. Laser lülitub sisse ja nivelleerub automaatselt. Valige soovitud töörežiim vajutades nuppu mitu korda.

Mis on selle lasertaseme maksimaalne ulatus?

Ilma vastuvõtjata on ulatus umbes 20 m läbimõõdus. Bosch LR 7 laservastuvõtjaga võib ulatus olla kuni 80 m läbimõõdus, olenevalt valgustingimustest.

Kuidas vahetada GLL 3-80 P patareisid?

Avage seadme all olev patareikamber. Sisestage 4 AA 1,5 V patareid, järgides polaarsust (+/-). Sulgege kaas. Kasutage leelispatareisid optimaalse tööaja saavutamiseks.

Lasertase ei nivelleeru ise, mida teha?

Kontrollige, et seade on stabiilsel pinnal ja kaldenurk ei ületa ±4°. Kui isetasandumine ei käivitu, võivad patareid olla tühjad või seade on defektne. Pöörduge Boschi teenindusse.

Kas seda lasertaseme saab kasutada õues?

Jah, seade on klassifitseeritud IP54, seega tolmu- ja pritsmekindel. Parema nähtavuse tagamiseks õues kasutage Bosch LR 7 laservastuvõtjat.

Kuidas puhastada laseri väljundaknaid?

Kasutage pehmet kuiva lappi. Vajadusel niisutage lappi kergelt veega. Ärge kunagi kasutage kemikaale ega lahusteid, mis võivad katet kahjustada.

Mida teha, kui laserkiir muutub nõrgaks või katkendlikuks?

Kontrollige patareide seisukorda ja vahetage need vajadusel. Puhastage laseri väljundaknad. Kui probleem püsib, võtke ühendust Boschi volitatud remondikeskusega.

Kas see lasertase ühildub statiiviga?

Jah, GLL 3-80 P-l on 1/4-tolline keere (20 keerme tolli kohta) statiivile paigaldamiseks. Kasutage professionaalset statiivi optimaalse stabiilsuse tagamiseks.

Kuidas teada, kas tase on õigesti kalibreeritud?

Asetage seade tasasele pinnale. Lülitage sisse ja oodake isetasandumist. Kontrollige laserjoont teadaoleva märgi suhtes. Kahtluse korral tehke lihtne test: pöörake seadet 180° ja võrrelge jooni. Täieliku protseduuri jaoks vaadake kasutusjuhendit.

Kui pikk on selle toote garantii?

Bosch Professional pakub 3-aastast garantiid alates ostukuupäevast, tingimusel et registreerite toote veebis 4 nädala jooksul pärast ostu. Säilitage arve ja registreerige end Bosch Professional veebilehel.

KASUTUSJUHEND GLL 3-80 P Professional BOSCH

et Algupārane kasutusjuhend

Iv Instrukcijas originalvaloda

It Originali instrukcija

cn 不便生说明

tw 正本便日定明再

ko 18 9-1

th

Horsyuanan Original

vi Báng huǒng děn pouyén cèn

75

Ta

2

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

English Page 15

Français Page 25

Eesti....Lehekülg 218

Mööteseadmega ohutu ja turvalise töö tagamiseks lugege läbi köik juhised ning järgige neid. Ärge katke mööteseadmel olevaid hoiatussilte kunagi kinni. HOIDKE KÖIK JUHISED HOOLIKALT ALLES.

▶ Ettevaatust – siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke.
Mõõteseade väljastatakse ingliskeelse hoiatussildiga (seadme jooniste leheküljel tähistatud numbriga 13).

Laserkiirgus klass 2 ärge vaadake laserkiire suunas IEC 60825·1:2007-03 <1 mW, 640 nm

• Enne seadme kasutuselevõttu katke ingliskeelne hoiatussilt kaasasoleva eestikeelse kleebisega.
• Ärge suunake laserkiirt inimeste ega loomade peale ja ärge vaadake ise laserkiire suunas. Mööteseade tekitab standardi IEC 60825-1 kohasele laseri klassile 2 vastavat laserkiirgust. Sellega võite pimestada teisi inimesi.
• Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
• Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Laske mööteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate mööteseadme ohutu töö.
- Ärge lubage lastel lasermööteseadet kasutada järelevalveta. Lapsed võivad teisi inimesi tahtmatult pimestada.
- Ärge kasutage mööteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Ärge asetage mõõteseadet ja komplekti kuuluvat laserkiire sihttahvlit 15 südamestimulaatorite lähedusse. Mõõteseadme magnetid ja laserkiire sihttahvel tekitavad välja, mis võib südamestimulaatorite tööd häirida.

Hoidke mõõteseadet ja komplekti kuuluvat laserkiire sihttahvlit 15 eemal magnetilis-test andmekandjatest ja magnetiliselt tund-likest seadmetest. Mõõteseadme magnetite ja laserkiire sihttahvli toime võib andmed pöördumatult hävitada.

Tööpõhimõtte kirjeldus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutus

Mõõteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks.

Eesti | 219

Tehnilised andmed

Joonlaser GLL 3-80 P
	Professional
Tootenumber 3 601 K63 300
Tööpiirkond1)
-standard	20 m
-pulsifunktsiooniga	15 m
-laserkiire vastuvõtjaga	5–80 m
Nivelleerumistäpsus	± 0,2 mm/m
Automaatne loodimispiirkond üldjuhul	± 4°
Nivelleerumisaeg üldjuhul	<4 s
Töötemperatuur	-10 °C ... +40 °C
Hoiutemperatuur	-20 °C ... +70 °C
Suhteline öhuniiskus max.	90 %
Laseri klass	2
Laseri tüüp	640 nm, <1 mW
C6	1
lühim impulsi aeg	1/1600 s
Statiivi keere	1/4", 5/8"
Patareid	4 x 1 , 5 V L R 0 6 ( A A )
Tööaeg
-3 laserkiire tasandiga	5 h
-2 laserkiire tasandiga	9 h
-1 laserkiire tasandiga	18 h
Kaal EPTA-Procedure 01/2003 järgi	0,75 kg
Mõõtmed	159 x 141 x 75 mm
Kaitseaste	IP 54 (tolmu- ja pritsmekindel)

1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda kitsendada.
Pöörake tähelepanu oma mööteseadme tootenumbrile, mööteseadmete kaubanduslik tähistus võib olla erinev.
Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 14 järgi.

220 | Eesti

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Laserkiire väljumisava
2 Patarei madala pinge indikaatortuli
3 Pulsifunktsiooni nupp
4 Töörežiimi nupp
5 Pulsifunktsiooni näit
6 Ilma automaatse nivelleerumiseta töötamise näit
7 Lüliti (sisse/välja)

8 Magnetid

15 Laserkiire sihttahvel

16 Mööteplaat koos jalaga*

17 Laserkiire vastuvõtja*

18 Kaitsekott*

19 Universaalne kandur*

20 Laserkiire nähtavust parandavad prillid*

21 Statiiv*

22 Möötelatt*

* Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Montaž

Patareide paigaldamine/vahetamine

Mõõteseadmes on soovitav kasutada leelismangaan-patareisid.

Patareikorpuse kaane 12 avamiseks lükake lukustust 11 noole suunas ja võtke patareikorpuse kaas maha. Asetage patareid kohale. Jälgige seejuures patareide õiget polaarsust vastavalt patareikorpuse kaane siseküljel toodud sümbolitele.

Kui patareide pinge on liiga nõrk, kõlab 5 sekundi pikkune ühekordne helisignaal. Patarei madala pinge indikaatortuli 2 põleb pidevalt punase tulega. Mõõteseadmega saab töötada alla 2 tunni.

Kui patareide pinge ei ole mõõteseadme sisselülitamisel piisav, kõlab 5 sekundi pikkune helisignaal kohe pärast mõõteseadme sisselülitamist.

Vahetage alati välja köik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mah- tuvusega patareisid.

Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Kasutamine

Kasutuselevõtt

Mööteseadme kasutamisel kölab teatud tingimustel vali helisignaal. Seetõttu ärge hoidke mööteseadet körvade ja teiste inimeste läheduses. Vali helisignaal võib kahjustada kuulmist.
- Kaitske mõõteseadet niiskuse ja otsese päikesekirguse eest.
- Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral võib seadme mõõtetäpsus väheneda.
Kaitske mööteseadet tugevate löökide ja kukkumiste eest. Kui mööteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne edasitöötamist alati teostada täpsuskontroll (vt „Nivelleerumistäpsus“).
▶ Transportimisel lülitage mööteseade välja. Pendliüksus vöib seadme tugeval rappumisel kahjustuda ja seetõttu lukustub see välja-lülitamisel.

Eesti | 221

Sisse-/väljalülitus

Mõõteseadme sisselülitamiseks lükake lüliti (sisse/välja) 7 asendisse „on“ (töödeks ilma automaatse nivelleerumiseta) või asendisse „ö n “ (töödeks, mille puhul kasutatakse maatset nivelleerumist). Mööteseade saadab kohe pärast sisselülitamist laserkiire väljumisa- vast 1 välja laserkiired.

- Ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire sisse ka mitte suurema vahemaa tagant.

Mõõteseadme väljalülitamiseks lükake lüliti (sisse/välja) 7 asendisse „off“. Väljalülitumisel lukustub pendliüksus.

Kui seadme töökeskkonna temperatuur ületab 45 °C, lülitub seade laserdioodi kaitseks välja. Pärast jahutamist on mööteseade taas töövalmis ja selle vöib uuesti sisse lülitada.

Automaatse väljalülituse funktsiooni väljalülitamine

Kui umbes 30 minuti vältel ei ole vajutatud mõõteseadme ühelegi nupule, lülitub seade patareide säästmiseks automaatselt välja.

Selleks et mõõteseadet pärast automaatset väljalülitumist uuesti sisse lülitada, võite lüliti (sisse/välja) 7 lükata kõigepealt asendisse „off“ ja mõõteseadme alles siis sisse lülitada või vajutada üks kord töörežiimi nupule 4 või pulsifunktsiooni nupule 3.

Selleks et automaatset väljalülitust deaktivee- rida, hoidke (sisselülitatud mööteseadmel) töörežiimi nuppu 4 vähemalt 3 sekundit all. Kui automaatne väljalülitus on deaktiveeritud, vilguvad laserkiired korra kinnituseks.

- Ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Automaatse väljalülituse aktiveerimiseks lülitage mööteseade välja ja uuesti sisse või hoidke selle asemel töörežiimi nuppu 4 vähemalt 3 s all.

Helisignaali väljalülitamine

Pärast mööteseadme sisselülitamist on helisignaal alati sisse lülitatud.

Helsignaali välja- või sisselülitamiseks vajutage ühejä samal ajal töörežiimi nupule 4 ja pulsifunktsiooni nupule 3 ja hoidke seda vähemalt 3 sekundit all.

Nii sisse- kui ka väljalülitamisel kölab kinnituseks kolm lühikest helisignaali.

Kasutusviisid

Mõõteseade töötab mitmel töörežiimil, mida võite igal ajal vahetada:

• horisontaalse laserkiire tasandi tekitamine,
• vertikaalse laserkiire tasandi tekitamine,
• kahe vertikaalse laserkiire tasandi tekitamine,
• ühe horisontaalse laserkiire tasandi ja kahe vertikaalse laserkiire tasandi tekitamine.

Pärast sisselülitamist saadab mõõteseade välja horisontaalse laserkiire. Töörežiimi vahetamiseks vajutage töörežiimi lülitile 4.

Kõiki töörežiime saab valida nii koos automaatse nivelleerumisega kui ka ilma.

Pulsifunktsioon

Töötamiseks laserkiire vastuvõtjaga 17 tuleb - sõltumata valitud töörežiimist - aktiveerida pulsifunktsioon.

Pulsifunktsiooni korral vilguvad laserkiired suure sagedusega, tänu millele on laserkiire vastuvõtjal 17 võimalik neid tuvastada.

Pulsifunktsiooni sisselülitamiseks vajutage nupule 3. Sisselülitatud pulsifunktsiooni korral põleb näit 5 rohelise tulega.

Inimsilma jaoks on laserkiirte nähtavus sisselülitatud pulsifunktsiooni puhul halvem. Seetõttu lülitage pulsifunktsioon ilma laserkiire vastuvõtjata töötades välja; selleks vajutage uuesti nupule 3. Väljalülitatud pulsifunktsiooni puhul näit 5 kustub.

222 | Eesti

Automaatne loodimine

Automaatne nivelleerumine

Asetage mõõteseade horisontaalsele, stabiilsele pinnale, kinnitage see kandurile 19 või statiivile 21.

Automaatse loodimisega tehtavate tööde korral lükake lüliti (sisse/välja) 7 asendisse „on“.

Automaatne nivelleerumine tasakaalustab körvalekalded automaatse nivelleerumise vahemikus ±4° automaatselt. Nivelleerumine on löppenud, kui laserkiired enam ei liigu.

Kui automaatne nivelleerumine ei ole võimalik, näiteks kuna mõõteseadme aluspind kaldub horisontaalist kõrvale rohkem kui 4°, hakkavad laserkiired kiiresti vilkuma. Sisselülitatud helisignaali puhul kölab kuni 30 sekundi jooksul kiires taktis helisignaal. Sisselülitamisele järgneva 10 s jooksul lülitub see alarm välja ja mõõteseadet on võimalik välja rihtida.

Asetage seade horisontaalasendisse ja oodake ära seadme automaatne nivelleerumine. Niipea kui mööteseade on isenivelleerumisvahemikus ±4°, põlevad laserkiired pidevalt ja helisignaal lülitub välja.

Rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti. Vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes.

Töötamine ilma automaatse loodimiseta

Ilma automaatse nivelleerumiseta tehtavate tööde korral lükake lüliti (sisse/välja) 7 asendisse „ø o n “ . Kui automaatne nivelleerumine on välja lülitatud, põleb näit 6 punase tulega ja laserkiired vilguvad 30 s aeglaselt.

Kui automaatse nivelleerumise funktsioon on välja lülitatud, saate seadet vabalt käes hoida või kaldpinnale asetada. Laserkiired ei pruugi kulgeda teineteise suhtes vertikaalselt.

Nivelleerumistäpsus

Täpsust möjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt (põrandalt) ülespoole kulgevad temperatuurierinevused võivad laserkiire kõrvale kallutada.

Kuna temperatuuride erinevus on kõige suurem just maapinna (põranda) lähedal, on soovitav mõõtmiste teostamisel seadmest alates 20 m kaugusel paigaldada seade alati statiivile. Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.

Lisaks välistele möjudele vöib körvalekaldeid pöhjustada ka seadmele endale avalduv toime (nt kukkumine vöi tugev löök). Seetöttu kontrollige seadme täpsust iga kord enne töö alustamist.

Kontrollige köigepealt horisontaalse laserkiire nivelleerumise täpsust, seejärel vertikaalse laserkiire nivelleerumise täpsust.

Kui mõõteseade ületab lubatud kõrvalekalde, toimetage seade Boschi mõõteseadmete volitatud parandustöökotta.

Põikitelje horisontaalse nivelleerumistäpsuse kontrollimine

Kontrollimiseks läheb vaja 5 m pikkust stabiilset vaba möötepiirkonda kahe seina A ja B vahel.

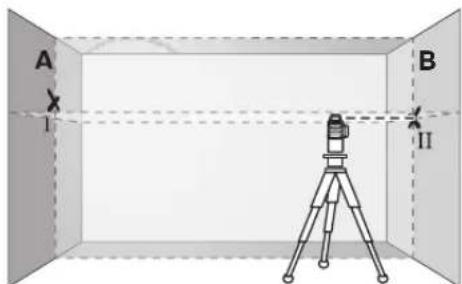

- Paigaldage seade seina A lähedale statiivile või asetage stabiilsele ühetasasele pinnale. Lülitage mõõteseade sisse automaatse nivelleerumisega töörežiimis. Valige töörežiim, mille puhul horisontaalse laserkiire tasand ja vertikaalse laserkiire tasand tekivad mõõteseadme ees.

- Suunake laserkiir seinale A ja laske seadmel nivelleeruda. Märkige seinale punkti kese, kus laserjooned seinal A ristuvad (punkt 1).

Eesti | 223

• Pöörake seadet 180°, laske seadmel nivelleeruda ja märkige laserjoonte ristumispunkt vastasasuvale seinale B (punkt II).
• Asetage seade – ilma seda pööramata – seina B lähedale, lülitage sisse ja laske sead- mel nivelleeruda.

- Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi seadme alla asetades), et laserjoonte ristumispunkt ühtiks eelnevalt seinale B märgitud punktiga II.

• Pöörake seadet 180°, muutmata seadme körgust. Rihtige seade seina A suhtes välja nii, et vertikaalne laserjoon läbiks eelnevalt märgitud punkti I. Laske seadmel nivelleeruda ja märkige laserjoonte ristumispunkt seinale A (punkt III).
• Vahe d kahe seinale A märgitud punkti I ja III vahel annab möõteseadme tegeliku kõrvalekalde vertikaalist röhtteljel.

2 x 5 m = 10 m kaugusel on lubatud maksimaalne kõrvalekalle:

10 m x ±0,2 mm/m = ±2 mm.

Vahe d punktide 1 ja III vahel tohib järelikult olla maksimaalselt 2 mm.

Vertikaalkiire nivelleerumistäpsuse kontrollimine

Kontrollimiseks läheb vaja ukseava, mille mölemal pool on vähemalt 2,5 m vaba (stabiilset) pinda.

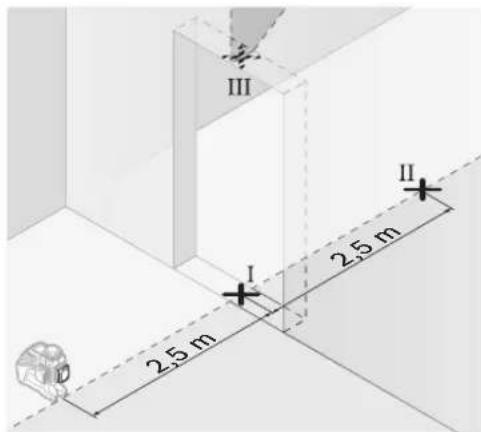

- Asetage seade ukseavast 2,5 m kaugusele stabiilsele ühetasasele pinnale (mitte sta- tiivile). Lülitage mööteseade sisse auto- maatse nivelleerumisega töörežiimis. Valige töörežiim, mille puhul tekib üks vertikaalne laserkiire tasand mööteseadme ees.

- Märkige vertikaalse laserkiire keskpunkt ukseava põrandale (punkt I), 5 m kaugusele ukseavast (punkt II) ning ukseava ülemisele servale (punkt III).

224 | Eesti

• Keerake mõõteseadet 180° ja asetage see teisele poole ukseava vahetult punkti II taha. Laske mõõteseadmel nivelleeruda ja suunake vertikaalne laserkiir nii, et selle keskpunkt läbiks täpselt punkte I ja II.
• Märkige laserkiire keskpunkt ukseava ülemisse serva punktina IV.
• Vahe d kahe märgitud punkti III ja IV vahel annab mööteseadme tegeliku körvalekalde vertikaalist.
• Möötke ära ukseava körgus.

Korrake mõõtmist teise vertikaalse laserkiire tasandi puhul. Selleks valige töörežiim, mille puhul tekib üks vertikaalne lasekiire tasand mõõteseadme kõrval, ja keerake mõõteseadet enne mõõtmise alustamist 90°.

Maksimaalse lubatud kõrvalekalde arvutate järgmiselt:

ukseava kahekordne kõrgus x 0,2 mm/m Näide: Kui ukseava kõrgus on 2 m, tohib maksimaalne kõrvalekalle olla 2 x 2 m x ±0,2 mm/m = ±0,8 mm. Punktide III ja IV vaheline erinevus tohib järelikult mölema möötmise puhul olla maksimaalselt 0,8 mm.

Tööjuhised

Märgistamiseks kasutage alati ainult laserjoone keskpunkti. Laserjoone laius muutub kauguse muutudes.

Töö laserkiire sihttahvliga

Laserkiire sihttahvel 15 parandab laserkiire nähtavust ebasoodsates oludes ja suurte vahekauguste korral.

Laserkiire sihttahvli 15 peegeldav pool paran-dab laserkiire nähtavust, läbi läbipaistva poole on laserkiir nähtav ka laserkiire sihttahvli tagant.

Töö statiiviga (lisatarvik)

Statiiv on stabilne, reguleeritava körgusega alus. Asetage mööteseade 1/4"-keermega avaga 10 statiivi 21 või tavalise fotoaparaadi statiivi keermele. Tavalisele ehitusstatiivile kinnitami-seks kasutage 5/8"-keermega ava 9. Kinnitage mööteseade lukustuskruviga statiivi külge.

Kinnitamine universaalse kanduriga (lisatarvik) (vt joonist D)

Universaalse kanduri 19 abil saate kinnitada mõõteseadet nt vertikaalsete pindade, torude või magnetiseeritavate materjalide külge. Universaalne kandur sobib kasutamiseks ka põrandastatiivina ja kergendab mõõteseadme kõrguse väljareguleerimist.

Töö mööteplaadiga (lisatarvik) (vt jooniseid A – B)

Mõõteplaadi 16 abil saab laserkiirt maapinnale ja laserkiire kõrgust seinale üle kanda.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja seda teises kohas uuesti ära märkida. Sellega jääb ära seadme täpne seadistamine ülekantavale kõrgusele.

Mõõteplaat 16 on kaetud peegelduva kattega, mis teeb laserkiire suurema vahemaa tagant või tugeva päikesekiirguse käes paremini nähtavaks. Suurem heledus on näha vaid siis, kui vaatate piki laserkiirt mõõteplaadi suunas.

Töö laserkiire vastuvõtjaga (lisatarvik) (vt joonist D)

Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene päikesepaiste) ja suuremate vahemaade puhul kasutage laserkiirte paremaks leidmiseks laserkiire vastuvõtjat 17. Laserkiire vastuvõtjaga töötades lülitage sisse pulsi-funktsioon (vt „Pulsifunktsioon“, Ik 221).

Eesti | 225

Laserkiire nähtavust parandavad prillid (lisatarvik)

Laserkiire nähtavust parandavad prillid elimineerivad ümbritseva valguse. Tänu sellele võtab silm laserkiire punast valgust paremini vastu.

• Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
• Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Kasutusnäited (vt jooniseid C-H)

Näiteid mööteseadme kasutamise kohta leiate jooniste leheküljelt.

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke ja transportige mõõteseadet üksnes tarnekomplekti kuuluvas kaitsekotis või kohvris. Hoidke mõõteseade alati puhas. Ärge kastke mõõteseadet vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed.

Mõõteseade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Ärge avage mõõte-seadet ise.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Parandustöökotta toimetamisel asetage seade kaitsekotti 18.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: [phone]

Kasutuskõlbmatuks muutunud seadmete käitlus

Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskölbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutuskölbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Akuelemendid/patareid:

Ärge visake akuelemente/patareisid olmejäätmete hulka, tulle ega vette. Akuelemendid/patareid tuleb kokku koguda, ringlusse võtta või keskkonnasõbralikul viisil hävitada.

Üksnes EL liikmesriikidele:

Direktiivi 91/157/EMÜ kohaselt tuleb defektsed või kasutusressursi ammendanud akuelemen-did/patareid ringlusse võtta.

Tootja jätab endale öiguse muudatuste tegemiseks.

226 | Latviešu

Drošības noteikumi
