Ürün Tipi	Çizgi Lazer (3-Çizgili Lazer)
Model	Bosch GLL 3-50P
Boyutlar (yaklaşık)	160 x 80 x 100 mm
Ağırlık (pillerle)	yaklaşık 0,5 kg
Güç Kaynağı	4 x 1,5 V AA (Mignon)
Pil Ömrü	yaklaşık 10 saat (sürekli çalışmada)
Lazer Sınıfı	2M (IEC 60825-1)
Dalga Boyu	635 nm (kırmızı)
Kendiliğinden Düzeltme Aralığı	± 4°
Düzeltme Hassasiyeti	± 0,3 mm/m
Çalışma Alanı (Çap)	50 m'ye kadar
Lazer Çizgisi Sayısı	3 (yatay, dikey, çapraz)
Çalışma Süresi	%100 (sürekli çalışma)
Tripod Dişi	1/4"
Çalışma Sıcaklığı	-10 °C ila +40 °C
Depolama Sıcaklığı	-20 °C ila +70 °C
Toz ve Sıçrama Koruması	IP 5X (toza karşı korumalı)
Temizlik	Optiği yumuşak, kuru bir bezle temizleyin
Güvenlik Uyarıları	Lazer ışınına bakmayın; göz korumasını unutmayın
Yedek Parçalar	Piller, isteğe bağlı koruyucu gözlük ve hedef tahtası
Garanti	Kullanım kılavuzuna bakın

Sık sorulan sorular - GLL 3-50P BOSCH

Bosch GLL 3-50P'yi nasıl açarım?

Cihazın yanındaki açma/kapama düğmesine basın. Lazer açılır ve kendiliğinden düzeltmeye başlar. Cihazın sağlam bir yüzeyde durduğundan emin olun.

Yanıp sönen lazer çizgisi ne anlama gelir?

Yanıp sönen bir çizgi, cihazın kendiliğinden düzeltme aralığının (±4° üzeri) dışında olduğunu veya düzeltmenin mümkün olmadığını gösterir. Cihazı daha yatay bir konuma getirin.

GLL 3-50P hangi pilleri gerektirir?

GLL 3-50P dört adet AA pil (Mignon, 1,5 V) gerektirir. Daha uzun çalışma süresi için alkalin piller öneririz.

Piller ne kadar dayanır?

Sürekli çalışmada piller yaklaşık 10 saat dayanır. Şarj edilebilir pil kullanımında çalışma süresi daha kısa olabilir.

Lazerin doğruluğunu nasıl kontrol edebilirim?

Doğruluğu bir terazi veya su terazisi ile kontrol edin. Ayrıntılı talimatlar için kullanım kılavuzunun 12. sayfasına bakın.

GLL 3-50P'yi dışarıda kullanabilir miyim?

Evet, ancak gün ışığında menzil sınırlıdır. Çizgileri daha iyi görmek için bir lazer alıcı kullanın.

Lensleri nasıl temizlerim?

Lensleri yumuşak, kuru bir bezle nazikçe temizleyin. Sert temizlik maddeleri veya sıvılar kullanmayın.

GLL 3-50P su geçirmez mi?

Cihaz IP 5X standardında toza karşı korumalıdır, ancak su geçirmez değildir. Yağmur ve nemden koruyun.

Paket içeriğinde neler var?

Paket içeriği: Çizgi lazer GLL 3-50P, 4 x AA pil, hedef tahtası, koruma çantası, kullanım kılavuzu.

Lazer bir tripoda nasıl monte edilir?

GLL 3-50P'nin alt kısmında 1/4 inç diş bulunur. Standart bir tripoda doğrudan vidalayın veya birlikte verilen aparatı kullanın.

KULLANIM KILAVUZU GLL 3-50P BOSCH

tr Criminal işletme talimat

Türkçe......Sayfa 82

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı okunmalı ve uyarılara uyulmalıdır. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez hale getirmeyin. BU GÜVENLIK TALİMATINI GÜVENLİ BİR YERDE SAKLAYIN.

Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı işınlar kullanıcı için tehlikeli olabilir.
▶ Bu ölçme cihazı İngilizce uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazı şeklinde 12 numara ile işaretlennmiştir).

Lütfen ilk kullanımdan önce İngilizce uyarı etiketinin üzerine kendi dilinizdeki etiketi yapıştırın.

Lazer ışını başkalarına veya hayvanlara doğrultmayın ve kendiniz de lazer ışınına bakmayın. Bu ölçme cihazı IEC 60825-1 uyarınca 2. Sınıf lazer ışını üretir. Bu nedenle başkalarının gözünü kamaştırabilirsiniz.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
- Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız.
▶ Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başka-larının gözünü kamaştırabilir.
▶ Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

Lazer hedef tablası

Lazer hedef tablasını 21 kalp pillerinin yakınına getirmeyin. Lazer hedef tablasındaki miknatisların oluşturduğu manyetik alanlar kalp pillerinin fonksiyonunu kısıtlayabilir.

▶ Lazer hedef tablasını 21 manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı cihazlardan uzak tutun. Lazer hedef tablasındaki mKNATISLARın etkisiyle geri alınamayan veri kayıpları olabilir.

Ürün ve işlev tanımı

Lütfen ölçme cihazının bulunduğu kapağı açın ve kullanım kılavuzunu okuduğunuz sürece bu kapağı açık tutun.

Usulüne uygun kullanım

Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir.

Teknik veriler

Distomat GLL 3-50

Ürün kodu		3 601 K63 8..
Çalışma alanı1)
- S t a n d a r t	m	10
- Lazer algılayıcı ile	m	5 - 50
Nivelman hassaslığı	mm/m ± 0,3
Çalışma alanı hizalama noktası	m	5
Hassaslık hizalama noktası	mm/m ± 0,6
Otomatik nivelman, tipik°	±
Nivelman süresi, tipik	s	<
İşletme sıcaklığı	°C -10... +40
Saklama sıcaklığı °C	-20 ... +70
Maksimum nispi hava nemi	%	90
Lazer sınıfı		2
Lazer tipi	nm	635
	mW	< 1
C6		1
en kısa impuls süresi	s	1/1600
Sehpa girişi	"	1/4
	"	5/8
Bataryalar		4 x 1 , 5 VLR6 ( A A
İşletme süresi min.	h	6
Kapama otomatiği yaklaşık	dak	30
Ağırlığı EPTA-Procedure01/2003'e göre	kg	0,9
Ölçüleri
- Döner platform olmadan	mm	146 x 83 x 117
- D ö n e r p l a t f o r m l u	mm	201 x 197
Koruma türü		IP 54*

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.

* Toza ve püskürme suyuna karşı korunmalı

Lütfen aletinizin tip etiketi üzerindeki ürün koduna dikkat edin, tek tek aletlerin ürün kodları değişik olabilir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 13 ile olur.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Lazer işini çıkış deliği
2 Impuls fonksiyonları göstergesi
3 impuls fonksiyonu tuşu
4 İşletim türü tuşu

4

Türkçe | 83

5 Batarya göstergesi

6 Sehpa girişi 1/4"

7 Batarya gözü

8 Batarya gözü kapağı

9 Kutuplama işareti

10 Batarya gözü kapak kilidi

11 Sehpa girişi 5/8"

12 Lazer uyarı etiketi

13 Seri numarası

14 Açma/kapama şalteri

15 Kılavuz oluk

16 Kilavuz ray

17 Dışarı çekilebilir ayak tespit vidası

18 Tekerlek

19 Döner platform

20 Miknatislar

21 Lazer hedef tablası

22 Yapı sehpası BS 150*

23 Lazer gözlüğü*

24 Universal (çok amaçlı) tutucu BM 1*

25 Teleskop kol BT 350*

26 Ayaklı ölçme latası*

27 Lazer algılayıcı*

28 Mesnet*

29 Çanta

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir.

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur.

Batarya gözü kapağını 8 açmak için kilidi 10 çekin ve batarya gözü kapağını kaldırın. Bataryaları yerlerine yerleştirin. Batarya gözü kapağının iç tarafındanı şekle bakarak doğru kutuplama yapın.

Batarya göstergesi 5 kırmızı olarak yanıp sönerse, bataryaları değiştirmeniz gerekir.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

Döner platformun kullanılması

Ölçme cihazının kılavuz oluşunu 15 kılavuz raya 16 döner platformda 19 yerleştirin ve ölçme cihazını sonuna kadar döner platforma itin. Ayırmak için ölçme cihazını ters yönde döner platformdan çekin.

Teleskopik ayakların dışarı çekilmesi

Dışarı çekilebilen ayağın tespit vidasını 17 açın. Ayağı dışarı çekin. Tespit vidasını 17 sikmak suretiyle ayağı sabitleyin. Diğer iki ayak için de işlemi tekrarlayın.

işletme

Çalıştırma

• Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun.
• Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir.
  Ölçme cihazının sık sık elinizden düşmemesine veya bir yere çarpmamasına dikkat edin. Ölçme cihazına dışarıdan güçlü etkiler geldiğinde çalışmaya devam etmeden da-ima bir hassaslık kontrolü yapmalısınız (Bakınız: "Nivelman hassaslığı").
  ▶ Taşırken ölçme cihazını kapatın. Kapama esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür.

Açma/kapama

Ölçme cihazını açmak için açma/kapama şalterini 14 "on" pozisyonuna (otomatik nivelmansız çalışma için) veya

“o n” pozisyonuna (otomatik nivelmanla çalışmak için) itin. Ölçme cihazı açıldıktan hemen sonra çıkış deliklerinden 1 lazer ışını gönderir.

▶ Lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın.

Ölçme cihazını kapatmak için açma/kapama şalterini 14

"off" pozisyonuna itin. Cihaz kapanınca pandül hareket birimi de kilitlenir.

40 °C'lik en yüksek işletim sıcaklığının aşılması durumunda lazer diyotlarının korunması için cihaz kapanır. Soğuma olduktan sonra ölçe cihazı tekrar işletme hazırlır ve çalıştırılabilir.

Kesme otomatiğinin pasifleştirilmesi

Ölçme cihazı 30 dakikalık işletimden osnra otomatik olarak kapanır. Kesme otomatiğini pasif hale getimek için ölçme cihazını açarken işletim türü seçme tuşunu 4 3 saniye süreyle basılı tutun. Kesme otomatiği pasif hale gelince lazer ışınları 3 saniye sonra kısa süre yanıp söner.

Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer işını başkalarının gözünü alabilir.

Otomatik kesme işlevini aktif hale getirmek için ölçme cihazını kapatın ve tekrar açın (işletim türü seçme tuşuna 4 basmak- sızın).

84 | Türkçe

İşletim türleri (Bakınız: Şekiller A–D)

Bu ölçme cihazı istediğiniz zaman değiştirebileceğiniz dört işletim türüne sahiptir:

• Yatay işletim (İşletim türü A): Yatak bir lazer hattı üretir
• Çapraz hatlı işletim (İşletim türü B): Bir yatay ve bir dikey lazer hattı üretir
• Dikey işletim (İşletim türü C): İki dikey, dik açılı lazer hattı üretir,
  – Dikey işletim türü ile birlikte yatay işletim türü (İşletim türü D): Bir yatay ve iki dikey lazer hattı üretir

Bütün işletim türlerinde zeminde bir hizalama noktası oluşturulur.

Açıldıktan sonra ölçme cihazı "D" işletim türünde bulunur. İşletim türünü değiştirmek için işletim türü değiştirme tuşuna 4 basın.

Dört işletim türü de nivelman otomatiği ile ve nivelman otoma- tiği olmadan seçilebilir.

Çapraz işletim ve dikey işletimde döner düğme 18 ile dikey hatlar bir ölçme nesnesine hassas biçimde doğrultulabilir.

impuls fonksiyonu

Lazer algılayıcı 27 ile çalışmak için seçilmiş bulunan işletim türünden bağımsız olarak impuls fonksiyonu aktif hale getirilmelidir.

İmpuls fonksiyonunda lazer ışınları çok yüksek bir frekansla yanıp söner ve lazer algılayacı 27 için yakalanabilir hale gelirler. İmpuls fonksiyonunu açmak için tuşa 3 basın. İmpuls fonksiyonu açıkken gösterge 2 yeşil olarak yanar.

İmpuls fonksiyonu açıkken lazer ışınının insan gözü tarafından görünmesi zorlaşır. Bu nedenle lazer algılayıcı olmadan çalışmak için impuls fonksiyonunu tuşa 3 yeniden basarak kapatın. İmpuls fonksiyonu kapalı iken gösterge 2 söner.

Nivelman otomatiği

Nivelman otomatiği ile çalışmak

Ölçme cihazını sağlam, yatay bir zemine yerleştirin veya piya-sada bulunan bir fotoğraf makinesi sehpasına tespit edin.

Nivelman otomatiği ile çalışmak için açma/kapama şalterini 14 "o n" pozisyonuna itin.

Otomatik nivelman işlevi otomatik nivelman alanındaki ±4° sapmaları giderir. Lazer ışınlarının yanıp sönmesi sona erince ölçme cihazının nivelmanı yapılmış demektir.

Otomatik nivelman mümkün olmazsa, örneğin ölçme cihazının yerleştirildiği zemin yataylıktan 4° değerinden fazla sapma gösterdiği için, lazer ışınları yanıp söner. Bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın bitmesini bekleyin.

İşletim sırasında sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar. Hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer ışını referans noktasına göre kontrol edin.

Nivelman otomatiği olmadan çalışmak

Otomatik nivelman işlevi olmadan çalışmak için açma/kapama şalterini 14 "on" pozisyonuna itin. Otomatik nivelman işlevi kapalı durumda iken lazer ışınları sürekli olarak yanıp söner.

Nivelman otomatiği kapalı iken ölçme cihazını elinizde tutabilirsiniz veya uygun bir zemine yerleştirebilirsiniz. Çapraz hatlı işletme iki lazer ışını zorunlu olarak birbirine dik açıda olmaz.

Nivelman hassaslığı

Hassaslığı etkileyen faktörler

En büyük etkiyi çevre sıcaklığı gösterir. Özellikle zeminden tavana doğru oluşan sıcaklık farkları lazer ışınınlı saptırabilir.

Sıcaklık farklılaşması zemine yakın yerlerde daha fazla olduğu için 20 m'lik ölçme işlerinden itibaren cihazı daima bir sehpə üzerine koymalısınız. Ayrıca cihazı mümkünse çalışma alanının ortasına yerleştirin.

Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme ve çarpmalar) sapmalara neden olabilir. Bu nedenle her kullanımdan önce ölçme cihazının hassaslığını kontrol edin.

Önce dikey lazer ışınına ait yükseklik ve nivelman hassaslığını, sonra da dikey lazer ışınına ait yükseklik ve nivelman hassaslığını kontrol edin.

Yaptığınız kontrollerde ölçme cihazı maksimum sapma sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma gönderin.

Yatay çizginin yükseklik hassasiyetinin kontrolü

Bu kontrol işlemi için sağlam bir zemindeki A ve B duvarları arasında 5 m'lik serbest bir hatta ihtiyacınız vardır.

- Ölçme cihazını A duvarının yakınındaki bir sehpaya monte edin veya sert, düzgün bir zemine yerleştirin. Ölçme cihazını açın. Nivelman otomatikli çapraz hatlı işletimi seçin.

- Lazeri A duvarının yakınına yöneltin ve ölçme cihazının nivelmanını yapın. Duvarda gösterdiginiz noktanın ortasını işaretleyin (Nokta I).

- Ölçme cihazını 180° döndürün, nivelmana bırakın ve karşı taraftaki B duvarındaki noktayı işaretleyin (Nokta II).

Türkçe | 85

- Ölçme cihazını döndürmeden - B duvarının - yakınına yerleştirin ve nivelmana bırakın.

– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardımı ile veya altını besleyerek), lazer ışınlarının kesişme noktası B duvarı üzerinde daha önce işaretlenmiş bulunan nokta TT'ye gelsin.

– Yüksekliğini değiştirmeden ölçme cihazını 180° çevirin. Cihazı A duvarına öyle doğrultun ki, dikey lazer ışını işaretlenmiş bulunan nokta T'den geçsin. Ölçme cihazının nivelmanını yaptırın ve lazer ışınlarının A duvarındaki kesişme noktasını işaretleyin (Nokta III).
- A duvarında işaretlenmiş bulunan I ve III iki noktaları ara- sındaki d farkı ölçme cihazının gerçek yükseklik sapmasını verir.

Müsaade edilen maksimum d sapmasını şöyle hesaplayabilirsiniz:

d_max = duvarlar arasındaki mesafenin iki katı x 0,3 mm/m Örnek: Duvarlar arasındaki mesafe 5 m ise maksimum sapma d_max = 2 × 5 × 0, 3 mm/m = 3 mm olmalıdır. Buna retler birbirinden en fazla 3 mm uzaklıkta olmalıdır.

Yatay çizginin nivelman hassaslığının kontrolü

Kontrol için yaklaşık 5 x 5 m'lik boş bir alana ihtiyacınız vardır.

- Ölçme cihazını A ve B duvarları arasındaki sağlam ve düz bir zemine yerleştirin. Ölçme cihazını yatay işletimde nivel-mana bırakın.

- Ölçme cihazından 2,5 m uzaklıktan her iki duvardaki lazer çizgisinin ortasını işaretleyin (A duvarındaki nokta I ve B duvarındaki nokta II).

- Ölçme cihazını 180° döndürerek 5 m uzaklığa yerleştirin ve nivelmana bırakın.

Örçme cihazının yüksekliğini öyle ayarlayın ki (sehpa yardımı ile veya altını besleme ile), lazer ışının ortası B duvarında daha önce işaretlenmiş bulunan nokta II'ye gelsin.

• A duvarında lazer çizgisinin ortasını nokta 111 olarak işaretleyin (nokta T'in üstünde veya alt 1nda dik).
• A duvarında işaretlenmiş bulunan 1 ve 111 noktaları arasındaki d farklı ölçme cihazının yataylıktan gösterdiği gerçek sapmayı verir.

Müsaade edilen maksimum d sapmasını şöyle hesaplayabilirsiniz:

d_max = duvarlar arasındaki mesafenin iki katı x 0,3 mm/m Örnek: Duvarlar arasındaki mesafe 5 m ise maksimum sapma d_max = 2 x 5 m x 0,3 mm/m = 3 mm olmalıdır. Buna göre işa- retler birbirinden en fazla 3 mm uzaklıkta olmalıdır.

86 | Türkçe

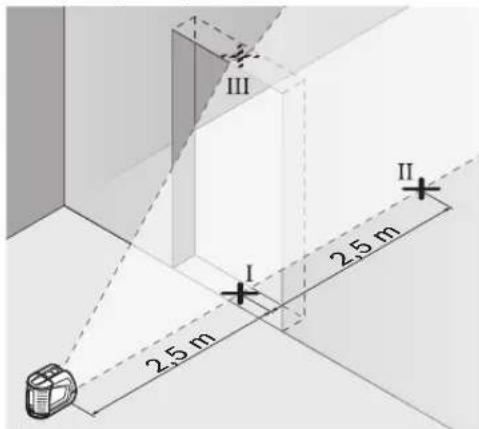

Dikey çizginin nivelman hassaslığının kontrolü

Bu kontrol işlemi için her iki tarafından da en azından 2,5 m açık alan bulunan bir kapı aralığına ihtiyacınız vardır (zemin düz ve sert olmalıdır).

- Ölçme cihazını kapı aralığından 2,5 metre uzaklığa sağlam ve düz bir zemine yerleştirin (bir sehpaya değil). Ölçme cihazını çapraz Hydeı işletme nivelmana bırakın ve lazer ışını kapı aralığına doğrultun.

- Dikey lazer ışınının ortasını kapı aralığı altında (nokta 1), kapı aralığının öteki tarafından 5 m uzaklıkta (nokta 11) ve kapı aralığının üst kenarında (nokta III) işaretleyin.

• Ölçme cihazını kapı aralığının öteki tarafından doğrudan nokta 11'nin arkasına yerleştirin. Ölçme cihazını nivelmana bırakın ve dikey lazer ışınınlı öyle doğrultun ki, ortası nokta 1 ve nokta 11'den geçsin.
• İşaretlenmiş d nokta 111 ile kapı aralığının üst kenarındaki lazer ışınının ortası arasındaki d farkı ölçme cihazının dikeylikten olan gerçek sapmasını verir.
• Kapı aralığının yüksekliğini ölçün.

Müsaade edilen maksimum d sapmasını şöyle hesaplayabilirsiniz:

d_max = kapı aralığı yüksekliğinin iki katı x 0,3 mm/m Örnek: Kapı aralığı yüksekliği 2 m ise maksimum sapma d_max = 2 × 2 × 2 × 0,3 mm/m = 1,2 mm olmalıdır. Buna göre işaretler birbirinden en fazla 1,2 mm uzakta olmalıdır.

Hizalama hassaslığının kontrolü

Bu kontrol işlemi için sağlam bir zeminde tavan ve taban arasında yaklaşık 5 metrelik engelsiz bir ölçme hattına ihtiyacınız vardır.

• Ölçme cihazını döner platforma takın ve zemine yerleştirin.
• Ölçme cihazını açın ve nivelman yapmasını bekleyin.

- Tavandaki üst kesişme noktasının ortasını işaretleyin (Nokta I). Ayrıca zemindeki alt lazer noktasının ortasını da işaretleyin (Nokta II).

• Ölçme cihazını 180° çevirin. Ölçme cihazını alt lazer noktasının ortası işaretlenmiş bulunan nokta II üzerine gelecek biçimde konumlandırın. Ölçme cihazının nivelman yapmasını bekleyin. Üst lazer noktasının ortasını işaretleyin (Noktat TIT).
• Tavanda işaretlenmiş bulunan 1 ve III noktaları arasındaki d farklı ölçme cihazının dikeylikten olan gerçek sapmasını gösterir.

5 m'lik ölçme hattındaki izin verilen maksimum sapma:

5mx±0,6mm/m×2=±6mm.

Buna göre fark d I ve III noktaları arasında en fazla 6 mm olmalıdır.

Çalışırken dikkat edilecek hususlar

▶ İşaretleme için daima lazer çizgisinin ortasını kullanın.

Lazer ışının genişliği uzaklığa bağlı olarak değişir.

Ölçme levhası ile çalışmak (aksesuar)

(Bakınız: Şekil G-H)

Ölçme levhası 26 yardımı ile lazer işaretini zemine veya lazer yüksekliğinde duvara aktarabilirsiniz.

Sifir alanı ve skala yardımı ile istenen yükseklikten farkı ölçerek öteki tarafa aktarabilirsiniz. Bu sayede ölçme cihazının aktarılacak yüksekliğe hassas biçimde ayarlanması gerekmez.

Türkçe | 87

Ölçme levhasının 26 yansıtıcı bir kaplaması vardır ve bu kaplama lazer ışının Uzbek mesafelerden veya şiddetli güneş ışığında görünürlüğünü artırır. Parlaklığın güçlendirildiğini ancak lazer ışınına paralel olarak ölçme levhasına bakınca fark edersiniz.

Sehpa ile çalışmak (aksesuar)

Sehpa, istikrarlı ve yükseklığı ayarlanabilir bir ölçme zemini sunar. Ölçme cihazının 5/8" sehpa yuvasını 11 sehpa 22 veya piyada bulunan bir tripod üzerine yerleştirin. Piyasada bulunan bir fotoğraf tripoduna yerleştirmek için 1/4" sehpa yuvasını 6 kullanın. Ölçme cihazını sehpanın tespit vidaları ile tespit edin.

Lazer algılayıcı ile çalışmak (aksesuar) (Bakınız: Şekil E)

Elverişsiz aydınlatma koşullarında (aşırı aydınlıkta, doğrudan güneş ışını altında) ve büyük mesafelerde lazer ışınlarını daha iyi bulabilmek için lazer algılayıcı 27 kullanın. Lazer algılayıcı ile çalışırken impuls fonksiyonunu açın (Bakınız: “impuls fonksiyonu”, sayfa 84).

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışıgı göz tarafından daha parlak algılanır.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

iş örnekleri

İş örnekleri (Bakınız: Şekiller A – F)

Ölçme cihazının kullanım olanakları için grafik sayfasına bakınız.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima birlikte teslim edilen çanta içinde taşıyın ve saklayın.

Ölçme cihazını daima temiz tutun.

Ölçme cihazını hiçbir zaman suya veya başka sıvılaralı daldır- mayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin.

Ölçme cihazını onarıma çanta içinde gönderin.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka cihazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Türkçe

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

88 | Polski

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günsah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmin

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve elektrikli aletlere ilişkin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış akülü fenerler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır.

Aküler/Bataryalar:

Aküleri ve bataryaları evsel çöplerin, ateşin veya suyun içine atmayın. Aküler ve bataryalar mümkünse deşarj olmuş halde toplanarak yeniden değerlendirilmek veya çevre dostu bir yöntemle tasfiye edilmek zorundadır.

Değişiklik haklarımız saklıdır.

Polski
