FSK 670 - Príslušenstvo k elektrickému náradiu FESTOOL - Bezplatný návod na obsluhu

Typ produktu	Pokosová lišta
Značka	Festool
Model	FSK 670
Dĺžka rezu (pre hrúbku materiálu 50 mm)	670 mm
Rozsah šikmých rezov	-60° až +60°
Hmotnosť	1,64 kg
Materiál	Hliník
Kompatibilita	Festool okružné píly
Hlavné funkcie	Rovné rezy, šikmé rezy, automatický návrat píly
Upevňovací systém	Rýchloupínanie, svorka
Ochranný prvok proti trieske	Integrovaný, pred prvým použitím narezať
Kyvný ochranný kryt	Áno, otvára a zatvára sa automaticky
Nastaviteľný doraz	Áno, s uhlovou stupnicou
Nastavenie vôle vedenia	Pomocou dvoch nastavovacích tlačidiel
Bezpečné používanie	Rezanie dreva a panelov
Údržba a čistenie	Pravidelne čistiť stlačeným vzduchom alebo kefou
Náhradné diely	Len originálne diely Festool
Opraviteľnosť	Popredajný servis výrobcom alebo autorizovanými dielňami
Bezpečnosť	Ochranný kryt, výstrahy, obojručné držanie

Často kladené otázky - FSK 670 FESTOOL

Ako upevniť pílu na pokosovú vodiacu lištu FSK 670?

Zatlačte pílu v smere rezu na lištu. Píla zapadne do posuvnej časti a rýchloupínacie zariadenie sa zaskočí za pílový stôl. Na uvoľnenie mierne zatlačte pílu dopredu, otočte rýchloupínanie dopredu a pílu vytiahnite smerom dozadu.

Aká je maximálna dĺžka rezu FSK 670?

Maximálna dĺžka rezu je 670 mm pre hrúbku materiálu 50 mm.

Ako nastaviť uhol šikmého rezu?

Povoľte otočné tlačidlo na nastaviteľnom doraze, nastavte uhol pomocou stupnice a potom tlačidlo opäť utiahnite. Rozsah nastavenia je od -60° do +60°.

Môžem použiť lištu FSK 670 s pílami iných značiek?

Lišta FSK 670 je navrhnutá špeciálne pre okružné píly Festool. Použitie s inými značkami sa neodporúča a mohlo by ohroziť bezpečnosť.

Ako udržiavať kyvný ochranný kryt?

Uistite sa, že sa môže vždy voľne a bez prekážok zatvárať. Pravidelne čistite oblasť okolo krytu stlačeným vzduchom alebo kefou, aby ste odstránili prach a triesky.

Aké sú riziká spojené s používaním vodiacej lišty?

Riziko kontaktu s pílovým kotúčom, spätného nárazu pri zaseknutí kotúča, odletujúcich úlomkov. Vždy dodržiavajte bezpečnostné pokyny, držte pílu oboma rukami a lištu upevnite svorkou.

Ako vykonať prvé použitie?

Pred prvým použitím narežte ochranný prvok proti trieske tak, že umiestnite pílu na zadný koniec lišty, nastavte maximálnu hĺbku rezu, spustite pílu a pomaly prerežte ochranný prvok po celej dĺžke.

Kde kúpiť náhradné diely pre FSK 670?

Používajte výhradne originálne náhradné diely Festool. Môžete si ich objednať online na stránke www.festool.fr/services alebo prostredníctvom autorizovaného predajcu.

Aká je hmotnosť lišty FSK 670?

Hmotnosť pokosovej vodiacej lišty FSK 670 je 1,64 kg.

Ako správne uložiť pílu po použití?

Po reze zastavte pílu, vráťte ju do skladovacej polohy (kyvný ochranný kryt sa automaticky zatvorí), odstráňte svorku a potom zdvihnite lištu. Nikdy neukladajte pílu s prístupným pílovým kotúčom.

NÁVOD NA OBSLUHU FSK 670 FESTOOL

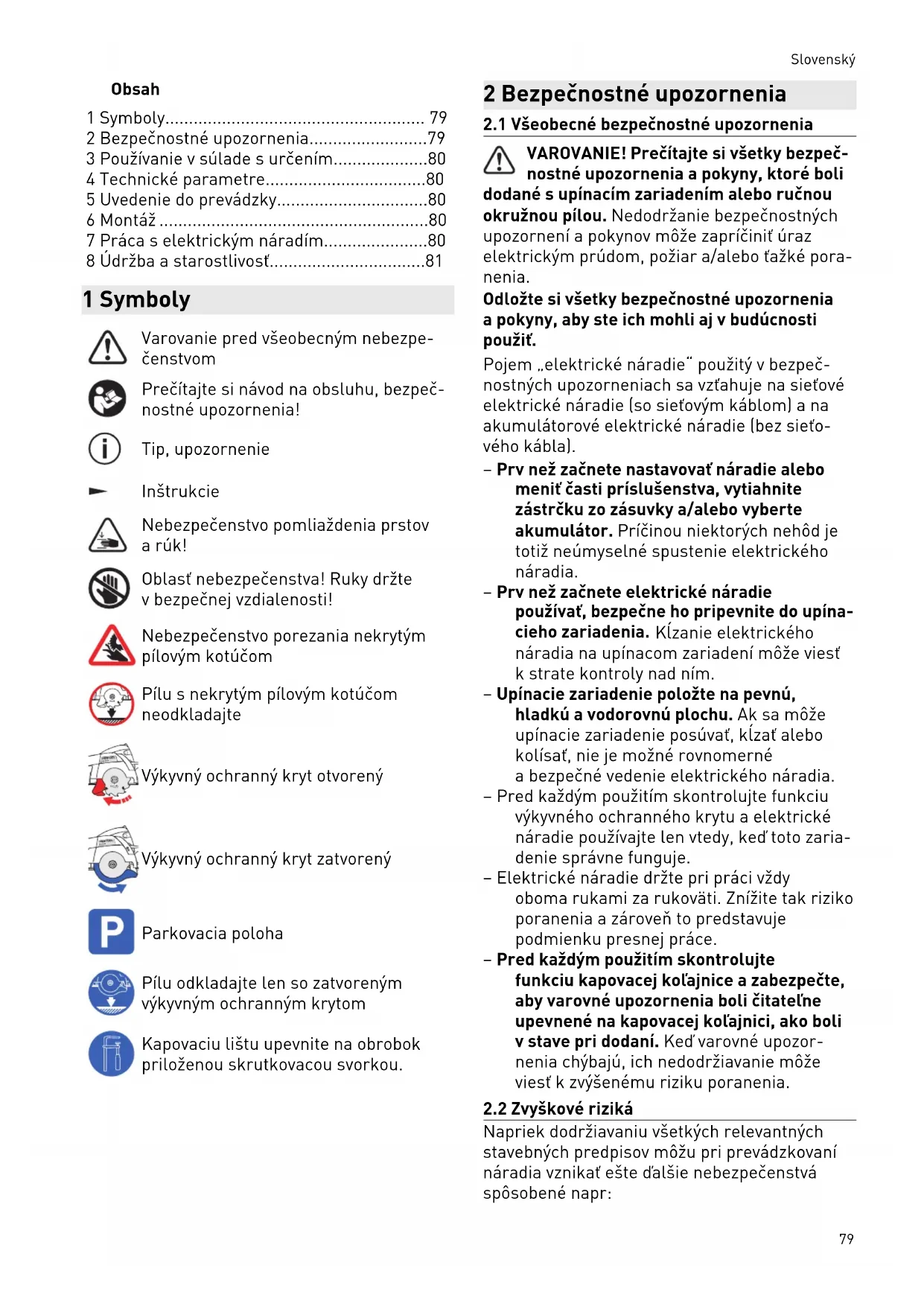

1 Symboly....79
2 Bezpečnostné upozornenia....79
3 Používanie v súlade s určením....80
4 Technické parametre....80
5 Uvedenie do prevádzky....80
6 Montáž 80
7 Práca s elektrickým náradím....80
8 Údržba a starostlivosť....81

1 Symboly

Varovanie pred všeobecným nebezpečenstvom

Pílu s nekrytým pílovým kotúčom neodkladajte

Výkyvný ochranný kryt otvorený

Výkyvný ochranný kryt zatvorený

Parkovacia poloha

Pílu odkladajte len so zatvoreným výkyvným ochranným krytom

Kapovaciu lištu upevnite na obrobok priloženou skrutkovacou svorkou.

2 Bezpečnostné upozornenia

VAROVANIE! Prečítajte si všetky bezpečnostné upozornenia a pokyny, ktoré boli dodané s upínacím zariadením alebo ručnou okružnou pílou. Nedodržanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Odložte si všetky bezpečnostné upozornenia a pokyny, aby ste ich mohli aj v budúcnosti použit.

• Prv než začnete nastavovať náradie alebo meniť časti príslušenstva, vytiahnite zástrčku zo zásuvky a/alebo vyberte akumulátor. Príčinou niektorých nehôd je totiž neúmyselné spustenie elektrického náradia.
• Prv než začnete elektrické náradie používať, bezpečne ho pripevnite do upínacieho zariadenia. Kízanie elektrického náradia na upínacom zariadení môže viest' k strate kontroly nad ním.
• Upínacie zariadenie položte na pevnú, hladkú a vodorovnú plochu. Ak sa môže upínacie zariadenie posúvať, klízať alebo kolísať, nie je možné rovnomerné a bezpečné vedenie elektrického náradia.
  – Pred každým použitím skontrolujte funkciu výkyvného ochranného krytu a elektrické náradie používajte len vtedy, ked'toto zariadenie správne funguje.
  – Elektrické náradie držte pri práci vždy oboma rukami za rukoväti. Znížite tak riziko poranenia a zároveň to predstavuje podmienku presnej práce.
  – Pred každým použitím skontrolujte funkciu kapovacej kol'ajnice a zabezpečte, aby varovné upozornenia boli čitateľne upevnené na kapovacej kol'ajnici, ako boli v stave pri dodaní. Ked'varovné upozornenia chýbajú, ich nedodržiavanie môže viest' k zvýšenému riziku poranenia.

2.2 Zvyškové riziká

Napriek dodržiavaniu všetkých relevantných stavebných predpisov môžu pri prevádzkovaní náradia vznikať ešte dálšie nebezpečenstvá spôsobené napr:

Slovenský

– dotykom časti pílové listu vyčnievajúcej pod kapovacou lištou,

- pri nábehu na obrobok,

- pri rezaní,

- pri nadvihnutí píly, prv než sa zatvorí výkyvný ochranný kryt.

- dotykom rotujúcich častí bočnej strany: pílový kotúč, upínacia príruba, skrutka príruby,

- spätným rázom stroja pri zaseknutí sa v obrobku,

- dotykom elektricky vodivých častí, ked'je kryt otvorený a zástrčka nie je vytiahnutá,

- odlietavaním častí obrobku,

- odlietavaním častí náradia pri poškodenom náradí,

- hlukom,

- prachom.

3 Používanie v súlade s určením

Umožňuje presné a čisté rezanie, zvlášť uhlové rezy sa dajú uskutočnit jednoducho a opakovane rovnako. Píla sa po prepílení automaticky vráti do východiskovej polohy.

Toto elektrické náradie môžu používať výhradne odborní pracovníci alebo poučené osoby.

Za používanie, ktoré nie je v súlade s určením, ručí používatel.

5 Uvedenie do prevádzky

Pred prvým použitím vytvorte zárez pre trieskovú zábranu [1-1]:

▶ Pílu s celou vodiacou doskou nasadte na zadný koniec kapovacej kol'ajnice,
- pílu otočte do polohy 0° a nastavte maximálnu híbku rezu,
▶ Zapnite pílu.

▶ Trieskovú zábranu pomaly bez prerušenia po celej dĺžke prirežte.

Hrana trieskovej zábrany teraz presne zodpovedá hrane rezu.

6 Montáž

6.1 Spojenie píly s kapovacou lištou

- Pílu nasuňte na kapovaciu lištu v smere rezania.

Píla zasahuje do klzných prvkov [1-3].

7 Práca s elektrickým náradím

a v prípade potreby ju dajte opraviť. Nepoužívajte ju, ked automatický spätný pohyb nefunguje.

7.1 Nastavenia

▶ Povol'te otočný gombík na nastavitel'nom doraze [2-1].
▶ Nastavte uhol na stupnici [2-3].
- Utiahnite otočný gombík na nastavitel'nom doraze [2-1].
▶ Nastavte híbku a uhol rezu na píle.
▶ Nastavte vôľu vedenia stola píly na kapovacej lište pomocou obidvoch nastavovacích čelůstí [2-2].

Nebezpečenstvo poranenia Voľne ležiaci rotujúci pílový kotúč

▶ Nesiahajte rukami do oblasti rezu ani k pílovému kotúču.
▶ Nesiahajte pod obrobok.
▶ Obrobok nedržte v ruke alebo nad nohou.
- Kapovacia lišta musí byť pred pílením upevnená k obrobku pomocou skrutkovej svorky [3-1] alebo podobného upínacieho nástroja.Zabránite tým náhodnému zdvihnutiu píly z obrobku a tým odkrytiu pílového kotúča.

Ak sa píla alebo výkyvný ochranný kryt nevrátia do východiskovej polohy (parkovacia poloha), prerušte proces pílenia, vyberte akumulátor príp. vytiahnite zástrčku zo zásuvky.Skontrolujte funkčnosť, v prípade potreby odstráňte zaseknuté drevené triesky.

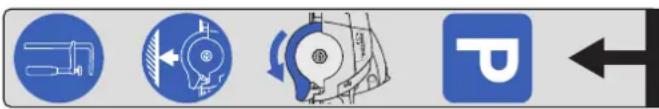

Parkovacia a pracovná poloha píly na kapovacej lište sú označené nasledovne:

Parkovacia poloha

Výkyvný ochranný kryt zatvorený

Výkyvný ochranný kryt otvorený

▶ Nastavitelný doraz [2-1] a pevný doraz priložte proti obrobku a položte kapovaciu lištu.
- Kapovaciu lištu upevnite k obrobku pomocou skrutkovej svorky [3-1] alebo podobného upínacieho nástroja.
▶ Zapnite pílu.
▶ Pílu posúvajte v smere pílenia.
Výkyvný ochranný kryt sa otvorí.
► Odpílte danú čast.
▶ Pílu po prepílení vypnite.
▶ Pílu vrátte do parkovacej polohy.
Výkyvný ochranný kryt sa zatvorí.
▶ Odstráňte skrutkovú svorku.
Zdvihnite kapovaciu lištu z obrobku.

Odkladanie píly

VAROVANIE

Zákaznícky servis a opravy len od výrobcu alebo servisných dielní.

Adresa najbližšieho servisného stre- diska: www.festool.sk/servis

Používajte len originálne náhradné súčiastky Festool! Obj. č. na: www.festool.sk/servis

Pravidelné čistenie náradia, predovšetkým nastavovacieho zariadenia a vedení, predstavuje dôležitý bezpečnostný faktor.

Dodržujte nasledujúce pokyny:

▶ Vždy musí byť možné vol’ne pohybovať s výkyvným ochranným krytom a samostatne ho zatvárat. Oblast okolo výkyvného ochranného krytu vždy udržiavajte v čistote. Prach a piliny odstráňte vyfúkaním stlačeným vzduchom alebo štetcom.
