FSK 670 - Аксессуар для электроинструмента FESTOOL - Бесплатное руководство пользователя

Тип продукта	Направляющая для торцовочной пилы
Марка	Festool
Модель	FSK 670
Длина реза (при толщине материала 50 мм)	670 мм
Диапазон углов скоса	-60° до +60°
Вес	1,64 кг
Материал	Алюминий
Совместимость	Циркулярные пилы Festool
Основные функции	Прямые резы, косые резы, автоматический возврат пилы
Система крепления	Быстрозажимной механизм, струбцина
Защита от сколов	Встроенная, требует подрезки перед первым использованием
Маятниковый защитный кожух	Да, автоматически открывается и закрывается
Регулируемый упор	Да, с угловой шкалой
Регулировка направляющего зазора	С помощью двух регулировочных кнопок
Назначение	Распиловка древесины и плит
Уход и очистка	Регулярная очистка сжатым воздухом или кистью
Запасные части	Только оригинальные запчасти Festool
Ремонтопригодность	Послепродажное обслуживание производителем или авторизованными мастерскими
Безопасность	Защитный кожух, предупреждения, удержание двумя руками

Часто задаваемые вопросы - FSK 670 FESTOOL

Как закрепить пилу на торцовочной направляющей FSK 670?

Толкните пилу вперед по направляющей. Пила зафиксируется в скользящей части, а быстрозажимной механизм защелкнется за пильным столом. Чтобы отсоединить, слегка подайте пилу вперед, поверните быстрозажимной механизм вперед и извлеките пилу назад.

Какова максимальная длина реза FSK 670?

Максимальная длина реза составляет 670 мм при толщине материала 50 мм.

Как настроить угол косого реза?

Ослабьте поворотную рукоятку на регулируемом упоре, установите угол по шкале, затем затяните рукоятку. Диапазон регулировки от -60° до +60°.

Можно ли использовать направляющую FSK 670 с пилами других марок?

Направляющая FSK 670 разработана специально для циркулярных пил Festool. Использование с другими марками не рекомендуется и может нарушить безопасность.

Как обслуживать маятниковый защитный кожух?

Убедитесь, что он может свободно и беспрепятственно закрываться. Регулярно очищайте область вокруг кожуха сжатым воздухом или кистью для удаления пыли и стружки.

Каковы риски при использовании направляющей?

Риски контакта с пильным диском, отдачи при заклинивании диска, выброса осколков. Всегда соблюдайте правила безопасности, удерживайте пилу двумя руками и фиксируйте направляющую струбциной.

Как выполнить первое использование?

Перед первым использованием подрежьте защиту от сколов: установите пилу на задний конец направляющей, установите максимальную глубину реза, включите пилу и медленно прорежьте защиту по всей длине.

Где купить запасные части для FSK 670?

Используйте только оригинальные запчасти Festool. Их можно заказать онлайн на сайте www.festool.fr/services или у авторизованного дилера.

Каков вес направляющей FSK 670?

Вес торцовочной направляющей FSK 670 составляет 1,64 кг.

Как правильно убрать пилу после использования?

После реза выключите пилу, верните ее в положение хранения (маятниковый защитный кожух закроется автоматически), снимите струбцину, затем поднимите направляющую. Никогда не кладите пилу с доступным диском.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FSK 670 FESTOOL

Предупреждение за обща опасност

Не поставяте настрана циркуляра с непокрит режещ диск

Тегло 0,97 кг 1,25 кг 1,64 кг

5 Пускане в действие

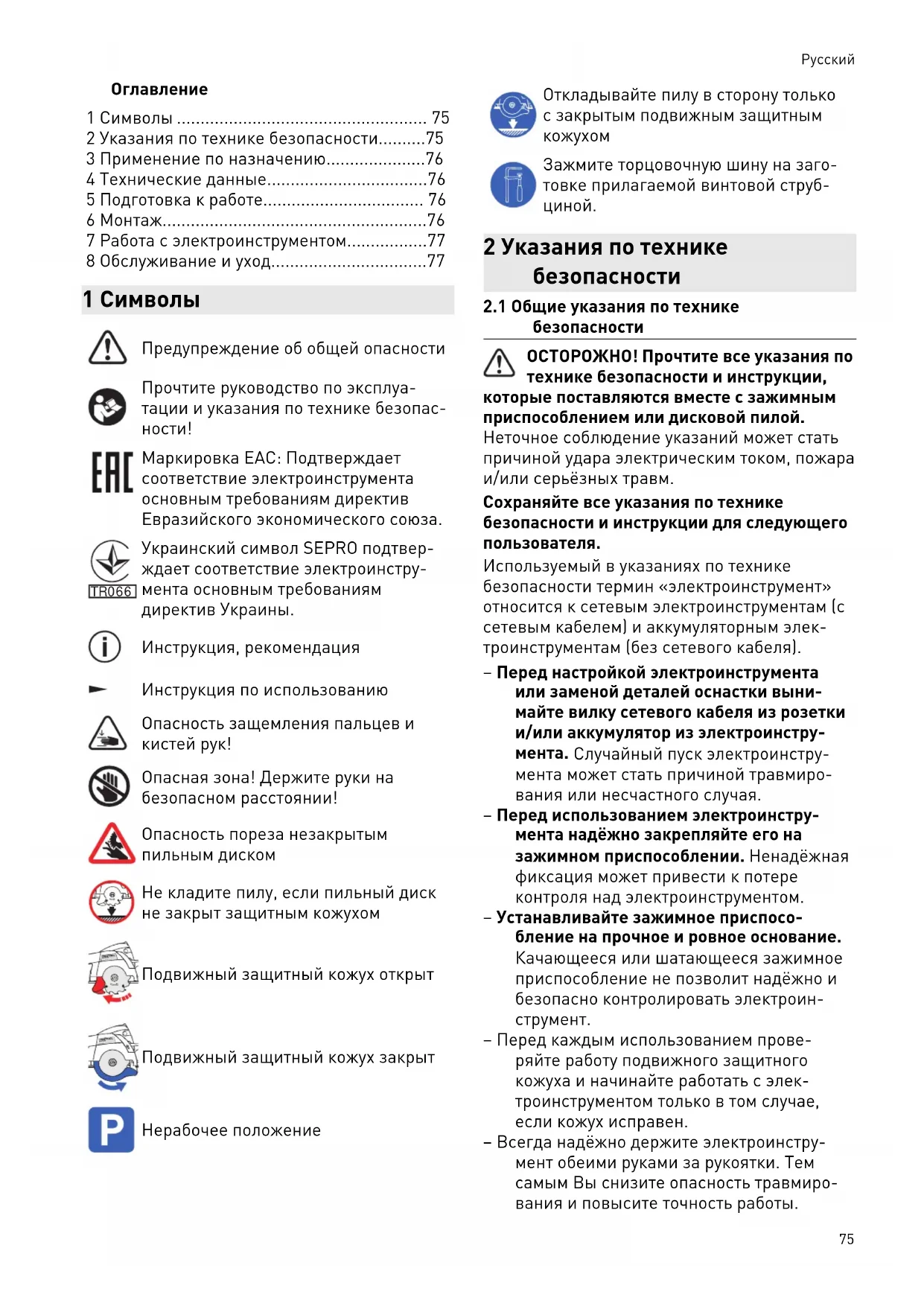

1 Символы 75
2 Указания по технике безопасности......75
3 Применение по назначению....76
4 Технические данные....76
5 Подготовка к работе.... 76
6 Монтаж....76
7 Работа с электроинструментом....77
8 Обслуживание и уход....77

1 Символы

Предупреждение об общей опасности

Прочтите руководство по эксплуатации и указания по технике безопасности!

Маркировка ЕАС: Подтверждает соответствие электроинструмента основным требованиям директив Евразийского экономического союза.

Украинский символ SEPRO подтверждает соответствие электроинструмента основным требованиям директив Украины.

Инструкция, рекомендация

Инструкция по использованию

Опасность защемления пальцев и кистей рук!

Опасная зона! Держите руки на безопасном расстоянии!

Опасность пореза незакрытым пильным диском

Не кладите пилу, если пильный диск не закрыт защитным кожухом

Подвижный защитный кожух открыт

Подвижный защитный кожух закрыт

Нерабочее положение

Откладывайте пилу в сторону только с закрытым подвижным защитным кожухом

Зажмите торцовочную шину на заготовке прилагаемой винтовой струбциной.

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности

ОСТОРОЖНО! Прочтите все указания по технике безопасности и инструкции, которые поставляются вместе с зажимным приспособлением или дисковой пилой.

Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике безопасности и инструкции для следующего пользователя.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

– Перед настройкой электроинструмента или заменой деталей оснастки вынимайте вилку сетевого кабеля из розетки и/или аккумулятор из электроинструмента. Случайный пуск электроинструмента может стать причиной травмирования или несчастного случая.
– Перед использованием электроинструмента надёжно закрепляйте его на зажимном приспособлении. Ненадёжная фиксация может привести к потере контроля над электроинструментом.
– Устанавливайте зажимное приспособление на прочное и ровное основание. Качающееся или шатающееся зажимное приспособление не позволит надёжно и безопасно контролировать электроинструмент.
– Перед каждым использованием проверяйте работу подвижного защитного кожуха и начинайте работать с электроинструментом только в том случае, если кожух исправен.
– Всегда надёжно держите электроинструмент обеими руками за рукоятки. Тем самым Вы снизите опасность травмирования и повысите точность работы.

– Перед каждым использованием проверяйте работу торцовочной шины. Убедитесь в том, что на ней хорошо видны все предупреждения (как на момент поставки). Несоблюдение этих предупреждений может привести к получению серьёзных травм.

2.2 Остаточные риски

Даже при соблюдении всех необходимых строительных норм и правил при работе с электроинструментом может возникать опасность, например, вследствие:

– касания части пильного диска, выступающего из-под торцовочной шины
- при подводе к заготовке,
- при резании,
– при подъёме пилы до закрывания подвижного защитного кожуха.
– касания вращающихся деталей сбоку: например пильного диска, зажимного фланца, болта крепления фланца;
– отдачи пилы в случае заклинивания пильного диска в заготовке;
– контакта с токопроводящими частями при открытом корпусе и не отсоединённой вилке сетевого кабеля;
- отбрасывания частей заготовки;
– отлетающих частей повреждённых рабочих инструментов;
- шумовой нагрузки;
- образования пыли.

3 Применение по назначению

Торцовочная шина предназначена для пиления древесины и плитных материалов.

Она обеспечивает точное и аккуратное выполнение пропилов, в частности угловых резов. После пиления пила автоматически сдвигается назад в исходное положение.

К работе с данным электроинструментом допускаются только квалифицированные специалисты или лица, прошедшие инструктаж.

Ответственность за использование не по назначению несёт пользователь.

4 Технические данные

Торцо-вочная шина	FSK 250 FSK 420 FSK 670
Длина реза (при толщине заготовки 50 мм)	250 мм 420 мм 670 мм
Рез под углом	-45° ... +60°	-60° ... +60°
Масса 0,97 кг 1,25 кг 1,64 кг

5 Подготовка к работе

Перед первым использованием выполните приработку противоскольного вкладыша [1-1]:

• установите пилу всей поверхностью направляющей пластины на задний конец торцовочной шины,
  поверните пилу в положение 0° и отрегулируйте максимальную глубину реза, затем
  ▶ Включите пилу.
  ▶ Пропилите противоскольный вкладыш по всей длине за один проход.
  Теперь кромка противоскольного вкладыша точно соответствует кромке реза.

6 Монтаж

6.1 Соединение пилы с торцовочной шиной

▶ Надвиньте пилу в направлении пиления на торцовочную шину.
Пила фиксируется в салазках [1-3].
Быстродействующий фиксатор [1-2] защёлкивается за плитой- основанием.
Пила жёстко соединена с торцовочной шиной.

6.2 Разъединение пилы и торцовочной шины

▶ Сдвиньте пилу немного вперёд в направлении пиления.
▶ Поверните быстродействующий фиксатор [1-2]вперёд.
▶ Стяните пилу назад против направления пиления.

7 Работа с

электроинструментом

Перед каждым использованием следует проверять и при необходи-

мости восстанавливать функцию возврата

торцовочной шины. Запрещается использовать пилу при неисправной функции автоматического возврата.

7.1 Настройки

▶ Расфиксируйте винт-барашек на регулируемом упоре [2-1].
▶ Отрегулируйте угол по шкале [2-3].
- Зафиксируйте винт-барашек на регулируемом упоре [2-1].
▶ Установите глубину и угол реза на пиле.
- Отрегулируйте зазор плиты-основания на торцовочной шине с помощью двух уста- новочных колодок [2-2].

Пила должна легко скользить по шине.

7.2 Пиление

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

Незакрытый вращающийся пильный диск

▶ Не допускайте попадания рук в рабочую зону и зону пильного диска.
▶ Не хватайтесь руками в зоне под заготовкой.
▶ Не держите заготовку в руке или на бедре.
▶ Перед началом пиления необходимо закрепить торцовочную шину на заготовке винтовой струбциной [3-1] или другим зажимным приспособлением. Эта мера предотвращает случайное поднимание пилы с незакрытым диском из заготовки.

Если пила или подвижный защитный кожух не возвращаются в исходное (нерабочее) положение, прервите работу, снимите аккумулятор или выньте вилку из розетки.

Проверьте функционирование, при необходимости удалите застрявшие опилки.

Нерабочее и рабочее положения пилы отмечены на торцовочной шине следующим образом:

Нерабочее положение

Подвижный защитный кожух закрыт

Рабочее положение

Подвижный защитный кожух открыт

Процесс пиления

▶ Приложите регулируемый [2-1] и неподвижный упоры к заготовке и уложите торцовочную шину.
- Зажмите торцовочную шину на заготовке винтовой струбциной [3-1] или другим зажимным приспособлением.
▶ Включите пилу.
▶ Сдвиньте пилу в направлении пиления. Подвижный защитный кожух откроется.
▶ Выполните пропил.
▶ После завершения пиления выключите пилу.
▶ Отведите пилу в нерабочее положение. Подвижный защитный кожух закроется.
▶ Снимите винтовую струбцину.
▶ Приподнимите торцовочную шину с заготовки.

Откладывание пилы в сторону

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования при манипуляциях пилой с незакрытым пильным диском

▶ Никогда не кладите пилу, если пильный диск не закрыт защитным кожухом

▶ Перед тем как положить пилу, переведите её в нерабочее положение.

8 Обслуживание и уход

Сервисное обслуживание и

ремонт должны выполняться только специалистами фирмы-изготовителя или в сервисной мастерской. Адрес ближайшей

мастерской см. на: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис

Регулярная чистка инструмента, особенно механизмов регулировки и

направляющих, является необходимым условием безопасной работы.

Соблюдайте следующие правила:

▶ Защитный кожух должен быть всегда подвижным и закрываться автоматически.

Русский

Зона вокруг кожуха должна быть всегда чистой. Удаляйте пыль и опилки струёй сжатого воздуха или с помощью кисти.
