FSK 670 - Accessoire voor elektrisch gereedschap FESTOOL - Gratis gebruiksaanwijzing en handleiding

Producttype	Afkortingsgeleider
Merk	Festool
Model	FSK 670
Snijlengte (bij materiaaldikte van 50 mm)	670 mm
Bereik van schuine sneden	-60° tot +60°
Gewicht	1,64 kg
Materiaal	Aluminium
Compatibiliteit	Festool cirkelzagen
Belangrijkste functies	Rechte sneden, schuin snijden, automatische terugkeer van de zaag
Bevestigingssysteem	Snelsluiting, klem
Splinterbescherming	Geïntegreerd, te inkerven voor eerste gebruik
Pendelbeschermkap	Ja, opent en sluit automatisch
Verstelbare aanslag	Ja, met hoekverdeling
Afstelling van de geleidingsspeling	Via twee afsteltoetsen
Conform gebruik	Zagen van hout en platen
Onderhoud en reiniging	Regelmatig reinigen met perslucht of een kwast
Reserveonderdelen	Alleen originele Festool onderdelen
Repareerbaarheid	Service na verkoop door de fabrikant of erkende werkplaatsen
Veiligheid	Beschermkap, waarschuwingen, vasthouden met twee handen

Veelgestelde vragen - FSK 670 FESTOOL

Hoe bevestig ik de zaag op de afkortingsgeleider FSK 670?

Duww de zaag in de snijrichting op de geleider. De zaag grijpt in het schuifdeel en de snelsluiting vergrendelt achter de zaagtafel. Om los te maken, duww de zaag iets naar voren, draai de snelsluiting naar voren en trek de zaag van achteren eruit.

Wat is de maximale snijlengte van de FSK 670?

De maximale snijlengte is 670 mm bij een materiaaldikte van 50 mm.

Hoe stel ik de schuine snijhoek in?

Draai de draaiknop op de verstelbare aanslag los, stel de hoek in met de verdeling en draai de knop weer vast. Het instelbereik is van -60° tot +60°.

Kan ik de geleider FSK 670 gebruiken met andere zaagmerken?

De geleider FSK 670 is specifiek ontworpen voor Festool cirkelzagen. Gebruik met andere merken wordt niet aanbevolen en kan de veiligheid in gevaar brengen.

Hoe onderhoud ik de pendelbeschermkap?

Zorg ervoor dat deze altijd vrij en ongehinderd kan sluiten. Reinig regelmatig het gebied rond de kap met perslucht of een kwast om stof en spanen te verwijderen.

Wat zijn de risico's bij het gebruik van de snijgeleider?

Risico's van contact met het zaagblad, terugslag als het blad vastloopt, weggeslingerde deeltjes. Volg altijd de veiligheidsinstructies, houd de zaag met twee handen vast en bevestig de geleider met een klem.

Hoe voer ik het eerste gebruik uit?

Voor het eerste gebruik kerf je de splinterbescherming in: plaats de zaag aan het achtereinde van de geleider, stel de maximale snijdiepte in, start de zaag en zaag langzaam de splinterbescherming over de hele lengte in.

Waar kan ik reserveonderdelen kopen voor de FSK 670?

Gebruik uitsluitend originele Festool reserveonderdelen. U kunt ze online bestellen op www.festool.fr/services of via een erkende dealer.

Wat is het gewicht van de geleider FSK 670?

Het gewicht van de afkortingsgeleider FSK 670 is 1,64 kg.

Hoe berg ik de zaag na gebruik correct op?

Stop na het zagen de zaag, plaats hem terug in de opbergpositie (de pendelbeschermkap sluit automatisch), verwijder de klem en til de geleider op. Leg de zaag nooit neer met het blad bereikbaar.

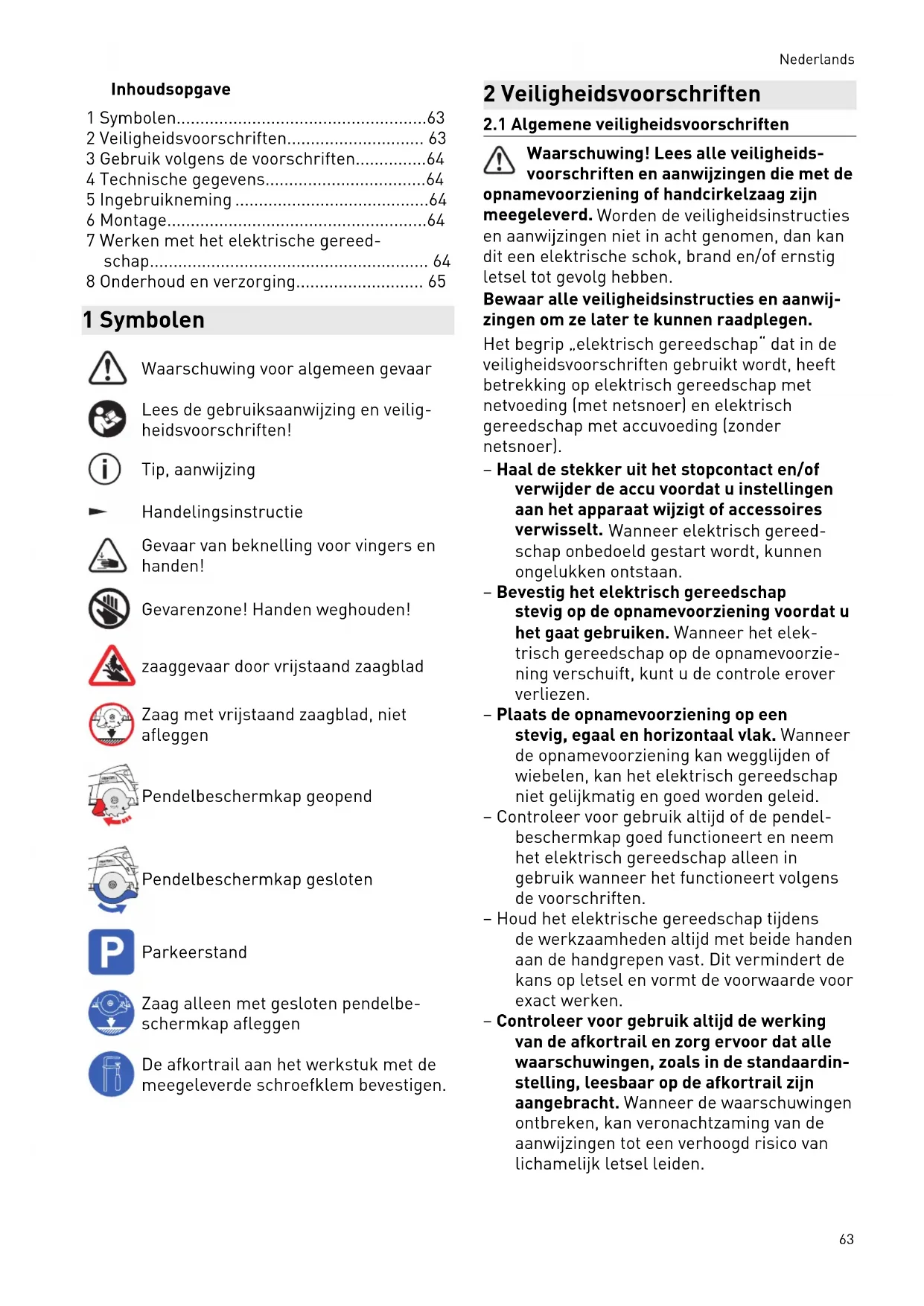

GEBRUIKSAANWIJZING FSK 670 FESTOOL

1 Symbolen....63
2 Veiligheidsvoorschriften.... 63
3 Gebruik volgens de voorschriften....64
4 Technische gegevens....64
5 Ingebruikneming 64
6 Montage....64
7 Werken met het elektrische gereedschap.... 64
8 Onderhoud en verzorging.... 65

1 Symbolen

Waarschuwing voor algemeen gevaar

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Tip, aanwijzing

Handelingsinstructie

Gevaar van beknelling voor vingers en handen!

Gevarenzone! Handen weghouden!

zaaggevaar door vrijstaand zaagblad

Zaag met vrijstaand zaagblad, niet afleggen

Pendelbeschermkap geopend

Pendelbeschermkap gesloten

Parkeerstand

Zaag alleen met gesloten pendelbeschermkap afleggen

De afkortrail aan het werkstuk met de meegeleverde schroefklem bevestigen.

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheids-voorschriften en aanwijzingen die met de opnamevoorziening of handcirkelzaag zijn meegeleverd. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

• Haal de stekker uit het stopcontact en/of verwijder de accu voordat u instellingen aan het apparaat wijzigt of accessoires verwisselt. Wanneer elektrisch gereedschap onbedoeld gestart wordt, kunnen ongelukken ontstaan.
• Bevestig het elektrisch gereedschap stevig op de opnamevoorziening voordat u het gaat gebruiken. Wanneer het elektrisch gereedschap op de opnamevoorziening verschuift, kunt u de controle erover verliezen.
• Plaats de opnamevoorziening op een stevig, egaal en horizontaal vlak. Wanneer de opnamevoorziening kan wegglijden of wiebelen, kan het elektrisch gereedschap niet gelijkmatig en goed worden geleid.
• Controleer voor gebruik altijd of de pendelbeschermkap goed functioneert en neem het elektrisch gereedschap alleen in gebruik wanneer het functioneert volgens de voorschriften.
• Houd het elektrische gereedschap tijdens de werkzaamheden altijd met beide handen aan de handgrepen vast. Dit vermindert de kans op letsel en vormt de voorwaarde voor exact werken.
• Controleer voor gebruik altijd de werking van de afkortrail en zorg ervoor dat alle waarschuwingen, zoals in de standaardin-stelling, leesbaar op de afkortrail zijn aangebracht. Wanneer de waarschuwingen ontbreken, kan veronachtzaming van de aanwijzingen tot een verhoogd risico van lichamelijk letsel leiden.

2.2 Restrisico's

Ook wanneer u zich aan alle relevante bouw-voorschriften houdt, kunnen zich bij gebruik van de machine nog gevaarlijke situaties voordoen, bijv. als gevolg van:

• aanraken van het onder de afkortrail uitstekende deel van het zaagblad
• bij de beweging naar het werkstuk,
• bij het zagen,
• bij het opheffen van de zaag voordat de pendelbeschermingskap gesloten is.
• Aanraking van draaiende delen van de zijkant: zaagblad, spanflens, flensschroef,
• terugslag van de machine bij vastlopen in het werkstuk,
• aanraking van spanningvoerende delen bij geopende behuizing en niet-uitgetrokken stekker,
• het wegvliegen van werkstukdelen,
• het wegvliegen van werkstukdelen bij beschadigd gereedschap,
• geluidsemissie,
• stofemissie.

3 Gebruik volgens de voorschriften

De afkortrail is conform de bepalingen geschikt voor het zagen van hout en plaatmateriaal.

De afkortrail maakt precieze en schone sneden mogelijk, met name hoekzaagsneden kunnen eenvoudig en telkens opnieuw worden uitgevoerd. De zaag beweegt na het zagen automatisch terug in de uitgangspositie.

Dit elektrische gereedschap mag uitsluitend door vakmannen of goed opgeleide personen worden gebruikt.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

Afkortrail FSK 250 FSK 420 FSK 670
Afkort-lengte (bij 50 mm materiaal-dikte)	250 mm 420 mm 670 mm
Hoekzaag-sneden	-45° - +60°	-60° - +60°	-60° - +60°
Gewicht 0,97 kg 1,25 kg 1,64 kg

5 Ingebruikneming

Voor het eerste gebruik de splinterbescherming [1-1] inzagen:

- de zaag met de gehele geleideplaat aan het achtereinde van de afkortrail plaatsen,

- de zaag in de 0°-stand draaien en de maximale zaagdiepte instellen,

▶ De zaag inschakelen.

- De splinterbescherming langzaam zonder onderbreking over de gehele lengte aanzagen.

De rand van de splinterbescherming komt nu precies overeen met de snijrand.

6 Montage

6.1 Zaag met de afkortrail verbinden.

• Zaag in de zaagrichting op de afkortrail schuiven.
  De zaag grijpt in het glijstuk [1-3] in.
  De snelsluiting [1-2] klikt achter de zaagtafel in.
  De zaag is stevig verbonden met de afkortrail.

6.2 Zaag van de afkortrail losmaken

• De zaag licht in de zaagrichting naar voren bewegen.
  ▶ Snelsluiting [1-2] naar voren draaien.
  ▶ De zaag tegen de zaagrichting naar achteren lostrekken.

7 Werken met het elektrische gereedschap

Vóór elke toepassing de terugloop- functie van de afkortrail controleren en

eventueel laten repareren. Nooit gebruiken als de automatische terugloop niet werkt.

7.1 Instellingen

▶ Draaiknop van de instelbare aanslag [2-1] openen.
▶ Hoek op de schaal [2-3] instellen.
▶ Draaiknop van de instelbare aanslag [2-1] sluiten.
- Zaagdiepte en zaaghoek van de zaag instellen.
▶ Speling van de zaagtafel op de afkortrail met de beide instelgeleiders [2-2] instellen.
De zaag moet licht over de rail lopen.

7.2 Zagen

WAARSCHUWING

Gevaar voor letsel

Vrijliggend roterend zaagblad

• Niet met uw handen in het zaagbereik komen en het zaagblad niet aanraken.
  ▶ Niet onder het werkstuk grijpen.
• Werkstuk niet in de hand of boven het been vasthouden.
• De afkortrail moet vóór het zagen aan het werkstuk met een schroefklem [3-1] of vergelijkbaar spangereedschap worden bevestigd. Een onbedoeld opheffen van de zaag van het werkstuk en daardoor het vrijleggen van het zaagblad wordt daardoor voorkomen.

Keert de zaag of de pendelbeschermkap niet in de uitgangspositie (parkeerstand) terug, dan het zagen onderbreken, het accupack verwijderen of de netstekker uit het stopcontact trekken. Functies controleren en eventueel vastzittende houtsplinters verwijderen.

Parkeer- en werkpositie van de zaag op de afkortrail zijn als volgt gekenmerkt:

Parkeerstand

Pendelbeschermkap gesloten

▶ De instelbare aanslag [2-1] en de vaste aanslag tegen het werkstuk plaatsen en de afkortrail erop leggen.
- De afkortrail met een schroefklem [3-1] of vergelijkbaar spangereedschap aan het werkstuk bevestigen.
▶ De zaag inschakelen.
▶ Zaag in zaagrichting bewegen.
Pendelbeschermkap gaat open.
▶ Afkorten.
▶ Na het zagen de zaag uitschakelen.
▶ Zaag in de parkeerstand terugtrekken.
Pendelbeschermkap gaat dicht.
▶ Schroefklem afnemen.
- Afkortrail van het werkstuk afnemen.

Zaag afleggen

WAARSCHUWING

Gevaar voor letsel bij het neerleggen van de zaag met vrijstaand zaagblad

▶ Zaag met vrijstaand zaagblad nooit afleggen
- Vóór het afleggen de zaag in de parkeerstand brengen.

8 Onderhoud en verzorging

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Een regelmatige reiniging van de machine, vooral van de afstelinrichtingen en de geleiders, vormt een belangrijke veiligheidsfactor.

De volgende aanwijzingen in acht nemen:

- De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. De ruimte om de pendelbeschermkap altijd schoonhouden. Stof en spanen met behulp van perslucht uit de beschermkap blazen of verwijderen met een kwast.
