FSK 670 - Elektrinių įrankių priedas FESTOOL - Nemokama naudojimo instrukcija

Produkto tipas	Kampinio pjovimo bėgis
Prekės ženklas	Festool
Modelis	FSK 670
Pjovimo ilgis (esant medžiagos storiui 50 mm)	670 mm
Kampinių pjūvių diapazonas	nuo -60° iki +60°
Svoris	1,64 kg
Medžiaga	Aliuminis
Suderinamumas	Festool diskiniai pjūklai
Pagrindinės funkcijos	Tiesūs pjūviai, kampiniai pjūviai, automatinis pjūklo grįžimas
Tvirtinimo sistema	Greitas uždarymas, spaustuvas
Skilčių ribotuvas	Integruotas, prieš pirmą naudojimą reikia įpjauti
Švytuoklinis apsauginis gaubtas	Taip, atsidaro ir užsidaro automatiškai
Reguliuojamas ribotuvas	Taip, su kampine graduacija
Vedimo tarpo reguliavimas	Per du reguliavimo mygtukus
Teisėtas naudojimas	Medienos ir plokščių pjovimas
Priežiūra ir valymas	Reguliariai valykite suslėgtu oru arba šepetėliu
Atsarginės dalys	Tik originalios Festool dalys
Remontuojamumas	Gamintojo arba įgaliotų dirbtuvių aptarnavimas
Saugumas	Apsauginis gaubtas, įspėjimai, laikymas abiem rankomis

Dažnai užduodami klausimai - FSK 670 FESTOOL

Kaip pritvirtinti pjūklą prie FSK 670 kampinio pjovimo bėgio?

Stumkite pjūklą pjovimo kryptimi ant bėgio. Pjūklas įsitraukia į slankiąją dalį, o greitojo uždarymo įtaisas užsifiksuoja už pjovimo stalo. Norėdami atjungti, šiek tiek pastumkite pjūklą į priekį, pasukite greitąjį uždarymą į priekį ir ištraukite pjūklą atgal.

Koks yra maksimalus FSK 670 pjovimo ilgis?

Maksimalus pjovimo ilgis yra 670 mm, kai medžiagos storis 50 mm.

Kaip nustatyti kampinio pjovimo kampą?

Atlaisvinkite reguliuojamo ribotuvo sukimo mygtuką, nustatykite kampą pagal graduaciją, tada vėl priveržkite mygtuką. Reguliavimo diapazonas yra nuo -60° iki +60°.

Ar galiu naudoti FSK 670 bėgį su kitų markių pjūklais?

FSK 670 bėgis yra specialiai sukurtas Festool diskiniams pjūklams. Naudoti su kitomis markėmis nerekomenduojama ir gali kelti pavojų saugumui.

Kaip prižiūrėti švytuoklinį apsauginį gaubtą?

Įsitikinkite, kad jis visada gali laisvai ir netrukdomai užsidaryti. Reguliariai valykite sritį aplink gaubtą suslėgtu oru arba šepetėliu, kad pašalintumėte dulkes ir drožles.

Kokie pavojai kyla naudojant pjovimo bėgį?

Pavojai: sąlytis su pjūklo disku, atatranka, jei diskas užsiblokuoja, nuolaužų išsiskyrimas. Visada laikykitės saugos nurodymų, pjūklą laikykite abiem rankomis ir pritvirtinkite bėgį spaustuvu.

Kaip atlikti pirmąjį naudojimą?

Prieš pirmą naudojimą įpjaukite skilčių ribotuvą, pastatydami pjūklą ant bėgio galinio galo, nustatykite maksimalų pjovimo gylį, įjunkite pjūklą ir lėtai pjaukite skilčių ribotuvą per visą ilgį.

Kur įsigyti atsargines dalis FSK 670?

Naudokite tik originalias Festool atsargines dalis. Jas galite užsisakyti internetu svetainėje www.festool.fr/services arba per įgaliotą prekiautoją.

Koks yra FSK 670 bėgio svoris?

FSK 670 kampinio pjovimo bėgio svoris yra 1,64 kg.

Kaip tinkamai padėti pjūklą po naudojimo?

Po pjovimo išjunkite pjūklą, grąžinkite jį į laikymo padėtį (švytuoklinis apsauginis gaubtas užsidaro automatiškai), nuimkite spaustuvą, tada pakelkite bėgį. Niekada nedėkite pjūklo su prieinamu disku.

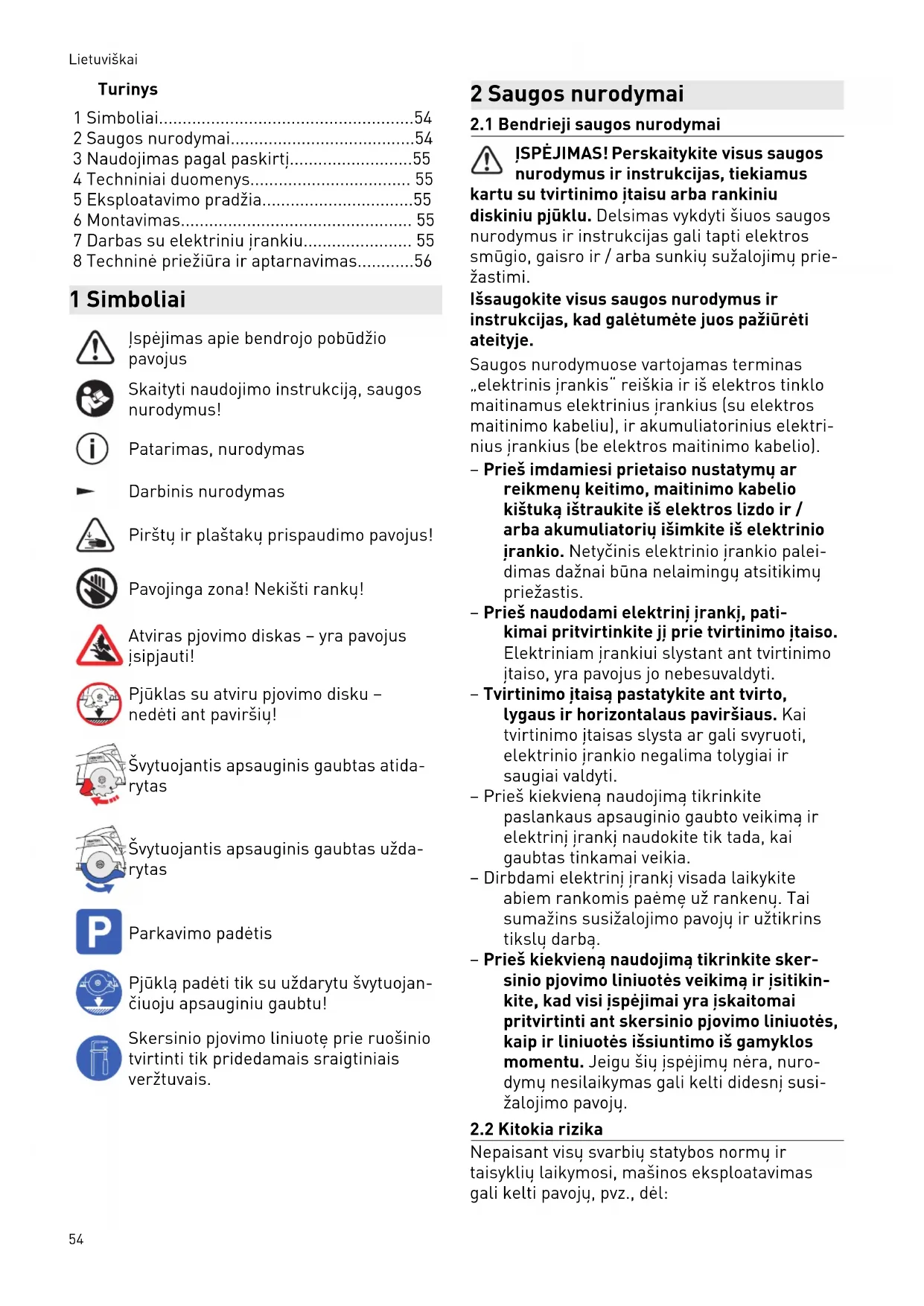

NAUDOJIMO INSTRUKCIJA FSK 670 FESTOOL

1 Simboliai....54
2 Saugos nurodymai....54
3 Naudojimas pagal paskirtj....55
4 Techniniai duomenys.... 55
5 Eksploatavimo pradžia....55
6 Montavimas.... 55
7 Darbas su elektriniu jrankiu.... 55
8 Techninė priežiūra ir aptarnavimas......56

1 Simboliai

Įspėjimas apie bendrojo pobūdžio pavojus

Skaityti naudojimo instrukcija, saugos nurodymus!

Patarimas, nurodymas

Darbinis nurodymas

Pirštu ir plaštaku prispaudimo pavojus!

Pavojinga zona! Nekišti rankų!

Atviras pjovimo diskas – yra pavojus jsipjauti!

Pjūklas su atviru pjovimo disku - nedėti ant paviršių!

Švytuojantis apsauginis gaubtas atidarytas

Švytuojantis apsauginis gaubtas uždarytas

Parkavimo padètis

Pjūklą padėti tik su uždarytu švytuojan-čiuoju apsauginiu gaubtu!

Skersinio pjovimo liniuotę prie ruošinio tvirtinti tik pridedamais sraigtiniais veržtuvais.

2 Saugos nurodymai

2.1 Bendrieji saugos nurodymai

JSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas, tiekiamus kartu su tvirtinimo įtaisu arba rankiniu diskiniu pjūklu. Delsimas vykdyti šiuos saugos nurodymus ir instrukcijas gali tapti elektros smūgio, gaisro ir / arba sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte juos pažiūrėti ateityje.

Saugos nurodymuose vartojamas terminas „elektrinis jrankis“ reiškia ir iš elektros tinklo maitinamus elektrinius jrankius (su elektros maitinimo kabeliu), ir akumuliatorinius elektrinius jrankius (be elektros maitinimo kabelio).

- Prieš imdamiesi prietaiso nustatymų ar reikmenų keitimo, maitinimo kabelio kištuką ištraukite iš elektros lizdo ir / arba akumuliatorių išimkite iš elektrinio įrankio. Netyčinis elektrinio įrankio palei-dimas dažnai būna nelaimingų atsitikimų priežastis.

- Prieš naudodami elektrini įrankį, patikimai pritvirtinkite jį prie tvirtinimo įtaiso. Elektriniam įrankiui slystant ant tvirtinimo įtaiso, yra pavojus jo nebesuvaldyti.

- Tvirtinimo įtaisą pastatykite ant tvirto, lygaus ir horizontalaus paviršiaus. Kai tvirtinimo įtaisas slysta ar gali svyruoti, elektrinio įrankio negalima tolygiai ir saugiai valdyti.

– Prieš kiekvieną naudojimą tikrinkite paslankaus apsauginio gaubto veikimą ir elektrinį įrankį naudokite tik tada, kai gaubtas tinkamai veikia.

- Dirbdami elektrinį įrankį visada laikykite abiem rankomis paėmę už rankenų. Tai sumažins susižalojimo pavojų ir užtikrins tikslų darbą.

- Prieš kiekvieną naudojimą tikrinkite skersinio pjovimo liniuotės veikimą ir įsitikinkite, kad visi įspėjimai yra įskaitomai pritvirtinti ant skersinio pjovimo liniuotės, kaip ir liniuotės išsiuntimo iš gamyklos momentu. Jeigu šių įspėjimų nėra, nurodymų nesilaikymas gali kelti didesnį susižalojimo pavojų.

2.2 Kitokia rizika

Nepaisant visų svarbių statybos normų ir taisyklių laikymosi, mašinos eksploatavimas gali kelti pavojų, pvz., dėl:

• po skersinio pjovimo liniuote išsikišusios pjovimo disko dalies lietimo
  – pristumiant prie ruošinio,
• pjaunant,
• keliant pjūklą, kol neužsidarė švytuo-jantis apsauginis gaubtas.
• besisukančių elementų lietimo iš šono: pjovimo disko, užspaudimo jungės, jungės varžto,
• mašinos atatrankos, pjovimo diskui jstrigus ruošinyje,
• elementų, kuriais teka elektros srovė, lietimo, kai atidarytas mašinos korpusas, o maitinimo kabelio kištukas neištrauktas iš elektros lizdo,
• ruošinio dalių išmetimo,
• įrankio nuolaužų išsviedimo, kai šis lūžta, skyla, trūksta ar pan.,
• skleidžiamo triukšmo,
• dulkių susidarymo.

3 Naudojimas pagal paskirti

Skersinio pjovimo liniuotė yra skirta medienai ir jvairioms plokštėms pjauti.

Ji leidžia gauti preciziškus ir švarius pjūvius, ypač kampinius – lengvai ir visada vienodai tikslius. Baigus pjauti, pjūklas automatiškai atsi-traukia i pradinę padėti.

Dirbti su šiuo elektriniu įrankiu leidžiama tik specialistams arba instruktuotiems asmenims.

Už naudojimo ne pagal paskirtį pasekmes atsako naudotojas.

4 Techniniai duomenys

Skersinio pjovimo liniuotė	FSK 250 FSK 420 FSK 670
Pjūvio ilgis (kai medžiagos storis 50 mm)	250 mm 420 mm 670 mm
Kampiniai pjūviai	-45° - +60°	-60° - +60°	-60° - +60°
Svoris 0,97 kg 1,25 kg 1,64 kg

5 Eksploatavimo pradžia

Prieš naudojant pirmaji kartą, reikia jpjauti apsaugą nuo atplaišų [1-1]:

• pjūkla su visa kreipiančiaja plokšte uždėti ant užpakalinio skersinio pjovimo liniuotės galo,
• pjūkla pasukti j 0° padėtį ir nustatyti maksimalų pjovimo gylį,
  ▶ ijungti pjūkla.
• Apsaugą nuo atplaišų lėtai ir nesustojant nupjauti per visą ilgį.

Dabar apsaugos nuo atplaišų briauna tiksliai atitinka pjūvio briauną.

6 Montavimas

6.1 Pjūklo sujungimas su skersinio pjovimo liniuote

▶ Pjūklą pjovimo kryptimi užstumti ant skersinio pjovimo liniuotės.
Pjūklas jeina j slankiklj [1-3].
Už pjovimo stalo užsifiksuoja greitojo veikimo užraktas [1-2].

Dabar pjūklas yra tvirtai sujungtas su skersinio pjovimo liniuote.

6.2 Pjūklo atskyrimas nuo skersinio pjovimo liniuotės

• Pjūklą lengvai pastumti pirmyn pjovimo kryptimi.
  ▶ Greitojo veikimo užraktą [1-2] persukti pirmyn.
• Pjūklą išimti traukiant atgal, priešingai pjovimo krypčiai.

Prieš kiekvieną naudojimą tikrinti skersinio pjovimo liniuotės atitraukimo

funkcija ir, jeigu reikia, remontuoti. Jeigu automatinis atitraukimas neveikia, pjūklo nenaudoti.

7.1 Nustatymai

• Atsukti reguliuojamos atramos [2-1] rankenėlę.
  ▶ Pagal skale [2-3] nustatyti kampa.
  ▶ Reguliuojamos atramos [2-1] rankenėlę užsukti.
• Pjūkle nustatyti pjovimo gylj ir pjovimo kampa.
  ▶ Pjovimo stalo laisvuma ant skersinio pjovimo liniuotės nustatyti abiem nustatymo kaladėlėmis [2-2].

Pjūklas turi lengvai slysti liniuote.

7.2 Pjovimas

ISPÈJIMAS

Sužalojimo pavojus

Atviras besisukantis pjovimo diskas

▶ Nekišti rankų į pjovimo zoną ir prie pjovimo disko.
▶ Nekišti rankų po ruošiniu.
▶ Ruošinio nelaikyti rankoje arba virš kojos.
Prieš pjaunant, skersinio pjovimo liniuotė turi būti pritvirtinama prie ruošinio sraigtiniais veržtuvais [3-1] arba analogiškais tvirtinimo įtaisais. Taip bus išvengta atsitik-tinio pjūklo pakėlimo nuo ruošinio ir kartu pjovimo disko atidengimo.

Jeigu pjūklas arba švytuojantis apsauginis gaubtas negrižta į pradinę padėtį (parkavimo padėtį), pjovimą pertraukti, nuimti akumuliatorių arba iš elektros lizdo ištraukti maitinimo kabelio kištuką. Patikrinti veikimą, jeigu reikia, pašalinti jstrigusias medienos atplaišas.

Pjūklo parkavimo ir darbinė padėtys ant skersinio pjovimo liniuotės yra paženklintos taip:

Parkavimo padètis

Švytuojantis apsauginis gaubtas uždarytas

Švytuojantis apsauginis gaubtas atidarytas

▶ Reguliuojama atramą [2-1] ir nejudančią atramą pridėti prie ruošinio ir uždėti skersinio pjovimo liniuotę.
▶ Sraigtiniais veržtuvais [3-1] arba analogiškais tvirtinimo įtaisais prie ruošinio pritvirtinti skersinio pjovimo liniuotę.
▶ ljungti pjūkla.
▶ Pjūklą stumti pjovimo kryptimi.
Atsidaro švytuojantis apsauginis gaubtas.
▶ Pjauti atraiža.
▶ Baigus pjauti, pjūklą išjungti.
▶ Pjūklą traukti atgal i parkavimo padėtį.
Švytuojantis apsauginis gaubtas užsidaro.
▶ Sraigtinius veržtuvus nuimti.
- Nuo ruošinio nuimti skersinio pjovimo liniuotę.

Pjūklo padėjimas

ISPÈJIMAS

Padedant pjūklą su atviru pjovimo disku, yra susižalojimo pavojus

• Pjūklo niekada nepadėti su atviru pjovimo disku
  ▶ Prieš padedant, pjūklą nustatyti j parkavimo padėtį.

8 Techninė priežiūra ir aptarnavimas

Techninis aptarnavimas ir remontas vykdomas tik pas gamintoja arba techninės priežiūros dirb-tuvėse. Artimiausia adresą rasite internete: www.festool.lt/servisas

Naudoti tik originalias Festool atsargines dalis! Užsak. Nr. rasite internete: www.festool.lt/servisas

Svarbi saugaus darbo sąlyga yra reguliarus mašinos, pirmiausia reguliuojamų mazgų ir kreipiančiųjų, valymas.

Laikytis šių nurodymų:

▶ Švytuojantis apsauginis gaubtas visada turi laisvai judėti ir galėti pats užsidaryti. Švytuojančio apsauginio gaubto aplinka visada turi būti švari. Dulkes ir pjuvenas šalinti teptuku arba išpūsti suslėgtu oru.
