Tipo de produto	Trilho de corte de esquadria
Marca	Festool
Modelo	FSK 670
Comprimento de corte (para espessura do material de 50 mm)	670 mm
Faixa de cortes oblíquos	-60° a +60°
Peso	1,64 kg
Material	Alumínio
Compatibilidade	Serras circulares Festool
Funções principais	Cortes retos, cortes em bisel, retorno automático da serra
Sistema de fixação	Fecho rápido, grampo
Antiestilhaçamento	Integrado, a entalhar antes da primeira utilização
Capa de proteção pendular	Sim, abre e fecha automaticamente
Batente ajustável	Sim, com graduação angular
Ajuste da folga de guia	Através de dois botões de ajuste
Utilização conforme	Serragem de madeira e painéis
Manutenção e limpeza	Limpar regularmente com ar comprimido ou pincel
Peças sobressalentes	Peças originais Festool apenas
Reparabilidade	Serviço pós-venda pelo fabricante ou oficinas autorizadas
Segurança	Capa de proteção, avisos, manutenção com duas mãos

Perguntas frequentes - FSK 670 FESTOOL

Como fixar a serra no trilho de corte de esquadria FSK 670?

Empurre a serra no sentido de corte sobre o trilho. A serra engata na peça deslizante e o dispositivo de fecho rápido trava atrás da mesa de serragem. Para soltar, empurre ligeiramente a serra para a frente, gire o fecho rápido para a frente e retire a serra por trás.

Qual é o comprimento máximo de corte do FSK 670?

O comprimento máximo de corte é de 670 mm para uma espessura de material de 50 mm.

Como ajustar o ângulo de corte oblíquo?

Afrouxe o botão rotativo no batente ajustável, ajuste o ângulo usando a graduação e aperte novamente o botão. A faixa de ajuste vai de -60° a +60°.

Posso usar o trilho FSK 670 com outras marcas de serras?

O trilho FSK 670 foi projetado especificamente para serras circulares Festool. A utilização com outras marcas não é recomendada e pode comprometer a segurança.

Como manter a capa de proteção pendular?

Certifique-se de que pode sempre fechar livremente sem obstáculos. Limpe regularmente a área à volta da capa com ar comprimido ou um pincel para remover poeira e aparas.

Quais são os riscos associados ao uso do trilho de corte?

Riscos de contato com a lâmina da serra, de recuo se a lâmina emperrar, de projeção de detritos. Siga sempre as instruções de segurança, mantenha a serra com as duas mãos e fixe o trilho com um grampo.

Como realizar a primeira utilização?

Antes da primeira utilização, entalhe o antiestilhaçamento colocando a serra na extremidade traseira do trilho, ajuste a profundidade máxima de corte, ligue a serra e serre lentamente o antiestilhaçamento em todo o comprimento.

Onde comprar peças sobressalentes para o FSK 670?

Utilize exclusivamente peças sobressalentes originais Festool. Pode encomendá-las online no site www.festool.fr/services ou através de um revendedor autorizado.

Qual é o peso do trilho FSK 670?

O peso do trilho de corte de esquadria FSK 670 é de 1,64 kg.

Como arrumar corretamente a serra após o uso?

Após o corte, pare a serra, coloque-a na posição de arrumação (a capa de proteção pendular fecha automaticamente), retire o grampo e levante o trilho. Nunca coloque a serra com a lâmina acessível.

MANUAL DE UTILIZADOR FSK 670 FESTOOL

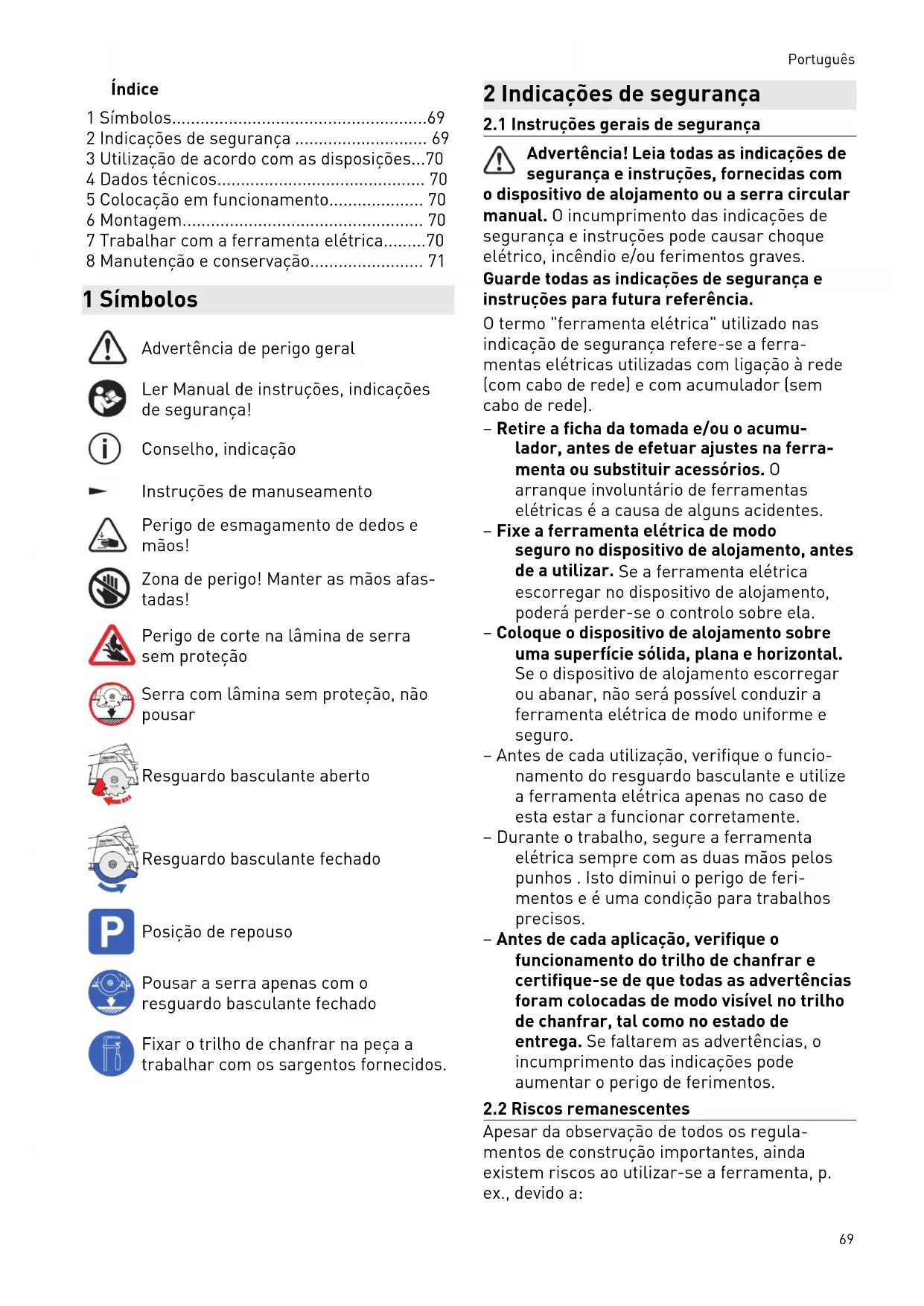

1 Símbolos....69
2 Indicações de segurança 69
3 Utilização de acordo com as disposições...70
4 Dados técnicos.... 70
5 Colocação em funcionamento.... 70
6 Montagem.... 70
7 Trabalhar com a ferramenta elétrica......70
8 Manutenção e conservação.... 71

1 Símbolos

Advertência de perigo geral

Ler Manual de instruções, indicações de segurança!

Conselho, indicação

Instruções de manuseamento

Perigo de esmagamento de dedos e mãos!

Zona de perigo! Manter as mãos afas-tadas!

Perigo de corte na lâmina de serra sem proteção

Serra com lâmina sem proteção, não pousar

Resguardo basculante aberto

Resguardo basculante fechado

Posição de repouso

Pousar a serra apenas com o resguardo basculante fechado

Fixar o trilho de chanfrar na peça a trabalhar com os sargentos fornecidos.

2 Indicações de segurança

2.1 Instruções gerais de segurança

Advertência! Leia todas as indicações de segurança e instruções, fornecidas com o dispositivo de alojamento ou a serra circular manual. O incumprimento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas indicação de segurança refere-se a ferramentas elétricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

• Retire a ficha da tomada e/ou o acumulador, antes de efetuar ajustes na ferramenta ou substituir acessórios. O arranque involuntário de ferramentas elétricas é a causa de alguns acidentes.
• Fixe a ferramenta elétrica de modo seguro no dispositivo de alojamento, antes de a utilizar. Se a ferramenta elétrica escorregar no dispositivo de alojamento, poderá perder-se o controlo sobre ela.
• Coloque o dispositivo de alojamento sobre uma superfície sólida, plana e horizontal. Se o dispositivo de alojamento escorregar ou abanar, não será possível conduzir a ferramenta elétrica de modo uniforme e seguro.
• Antes de cada utilização, verifique o funcionamento do resguardo basculante e utilize a ferramenta elétrica apenas no caso de esta estar a funcionar corretamente.
• Durante o trabalho, segure a ferramenta elétrica sempre com as duas mãos pelos punhos. Isto diminui o perigo de ferimentos e é uma condição para trabalhos precisos.
• Antes de cada aplicação, verifique o funcionamento do trilho de chanfrar e certifique-se de que todas as advertências foram colocadas de modo visível no trilho de chanfrar, tal como no estado de entrega. Se faltarem as advertências, o incumprimento das indicações pode aumentar o perigo de ferimentos.

2.2 Riscos remanescentes

Apesar da observação de todos os regula- mentos de construção importantes, ainda existem riscos ao utilizar-se a ferramenta, p. ex., devido a:

Português

• Tocar na parte saliente da lâmina de serra que se encontra por baixo do trilho de chanfrar
• ao aproximar-se da peça a trabalhar,
• ao cortar,
• ao levantar a serra antes do resguardo basculante ter fechado.
• contacto com as peças rotativas, de lado: lâmina de serra, flange de aperto, parafuso de flange,
• contragolpe da ferramenta ao encravar na peça a trabalhar,
• contacto com peças sob tensão com a carcaça aberta e a ficha de rede ligada,
• projeção de partes das peças a trabalhar,
• projeção de partes de ferramentas, no caso de ferramentas danificadas,
• emissão de ruídos,
• emissão de pós.

3 Utilização de acordo com as disposições

De acordo com as disposições, o trilho de chanfrar é adequado para serrar madeira e materiais em placa.

Este permite efetuar cortes precisos e limpos; especialmente, os cortes angulares podem ser executados de forma fácil e repetitiva. Após o processo de serração, a serra desloca-se automaticamente de volta para a posição inicial.

Esta ferramenta elétrica só pode ser utilizada por técnicos especializados ou pessoas com formação.

Em caso de utilização incorreta, a responsabilidade é do utilizador.

4 Dados técnicos

Trilho de chanfrar	FSK 250 FSK 420 FSK 670
Comprimento de corte (com 50 mm de espessura do material)	250 mm 420 mm 670 mm
Cortes angulares	-45° - +60°	-60° - +60°	-60° - +60°
Peso 0,97 kg 1,25 kg 1,64 kg

5 Colocação em funcionamento

Antes da primeira aplicação, serrar o para-farpas [1-1]:

▶ Colocar a serra, com a totalidade do batente-guia, na extremidade traseira do trilho de chanfrar,
▶ rodar a serra para a posição 0° e ajustar a profundidade máxima de corte,
▶ Ligar a serra.
▶ Fender lentamente o para-farpas a todo o comprimento, sem pousar.
A aresta do para-farpas corresponde agora exatamente à aresta de corte.

6 Montagem

6.1 Unir a serra ao trilho de chanfrar

• Empurrar a serra no sentido da serração, sobre o trilho de chanfrar.
  A serra intervém na peça deslizante [1-3].
  O fecho rápido [1-2] engata por trás da bancada de serra.

A serra está firmemente unida ao trilho de chanfrar.

6.2 Soltar a serra do trilho de chanfrar

• Empurrar ligeiramente a serra para a frente, no sentido da serração.
  ▶ Rodar o fecho rápido [1-2] para a frente.
• Puxar a serra para trás, no sentido contrário ao da serração.

7 Trabalhar com a ferramenta elétrica

Antes de cada aplicação, verificar a função de recolha do trilho de chanfrar

e, se necessário, mandar reparar. Nunca utilizar se a recolha automática não funcionar.

7.1 Ajustes

• Abrir o botão rotativo no batente ajustável [2-1].
  ▶ Ajustar o ângulo na escala [2-3] .
  ▶ Fechar o botão rotativo no batente ajustável [2-1].
  ▶ Ajustar a profundidade e o ângulo de corte na serra.
  ▶ Ajustar a folga da guia da bancada de serra no trilho de chanfrar, com ambas as mandíbulas de ajuste [2-2].

A serra deve mover-se facilmente sobre o trilho.

7.2 Serras

ADVERTÊNCIA

Perigo de ferimentos

Lâmina de serra rotativa sem proteção

• Não aproximar as mãos da zona de serrar e da lâmina de serra.
• Não colocar a mão por baixo da peça a trabalhar.
• Não segurar a peça a trabalhar com a mão ou sobre a perna.
• Antes de serrar, o trilho de chanfrar tem de ser fixo na peça a trabalhar através de um sargento [3-1] ou uma ferramenta de fixação equiparável. Desta forma é evitado um levantamento inadvertido da serra da peça a trabalhar e, com isso, a exposição da lâmina de serra.

Se a serra ou o resguardo basculante não voltar à posição inicial (posição de repouso), interromper o processo de serração, retirar a bateria ou a ficha de rede da tomada. Verificar as funcionalidades, remover as farpas de madeira eventualmente presas.

A posição de repouso e a posição de trabalho da serra no trilho de chanfrar estão assinaladas da seguinte forma:

Posição de repouso

Resguardo basculante fechado

Posição de trabalho

Resguardo basculante aberto

Processo de serração

▶ Colocar o batente ajustável [2-1] e o batente fixo contra a peça a trabalhar e apoiar o trilho de chanfrar.
- Fixar o trilho de chanfrar na peça a trabalhar com um sargento [3-1] ou ferramenta de fixação equiparável.
▶ Ligar a serra.
▶ Empurrar a serra no sentido da serração.
O resguardo basculante abre.
▶ Serrar a secção.
▶ Após o processo de serração, desligar a serra.
▶ Deslocar a serra para a posição de repouso.
O resguardo basculante fecha-se.

▶ Retirar o sargento.
▶ Levantar o trilho de chanfrar da peça a trabalhar.

\~Pousar a serra

ADVERTÊNCIA

Perigo de ferimentos ao pousar a serra com a lâmina de serra sem proteção

▶ Nunca pousar a serra com a lâmina de serra sem proteção
- Antes de pousar, colocar a serra na posição de repouso.

8 Manutenção e conservação

Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/serviço

Utilizar apenas peças sobresse-lentes originais da Festool! Referência em: www.festool.pt/serviço

A realização de uma limpeza regular da ferramenta, principalmente, dos dispositivos de ajuste e das guias, constitui um importante fator de segurança.

Observar as seguintes indicações:

▶ O resguardo basculante deve poder sempre mover-se livremente e fechar de modo independente. Manter sempre limpa a área em torno do resguardo basculante. Limpar a poeira e as limalhas, soprando com ar comprimido ou utilizando um pincel.
