Typ produktu	Prowadnica do cięcia ukośnego
Marka	Festool
Model	FSK 670
Długość cięcia (dla grubości materiału 50 mm)	670 mm
Zakres cięć ukośnych	-60° do +60°
Waga	1,64 kg
Materiał	Aluminium
Kompatybilność	Piły tarczowe Festool
Główne funkcje	Cięcia proste, cięcia ukośne, automatyczny powrót piły
System mocowania	Szybkie zamykanie, imadło
Osłona przeciwodpryskowa	Wbudowana, do nacięcia przed pierwszym użyciem
Wahliwa osłona ochronna	Tak, otwiera się i zamyka automatycznie
Regulowany ogranicznik	Tak, z podziałką kątową
Regulacja luzu prowadnicy	Poprzez dwa przyciski regulacji
Zgodne przeznaczenie	Piłowanie drewna i płyt
Konserwacja i czyszczenie	Regularnie czyścić sprężonym powietrzem lub pędzlem
Części zamienne	Wyłącznie oryginalne części Festool
Naprawialność	Serwis posprzedażny przez producenta lub autoryzowane warsztaty
Bezpieczeństwo	Osłona ochronna, ostrzeżenia, trzymanie oburącz

Często zadawane pytania - FSK 670 FESTOOL

Jak zamocować piłę na prowadnicy do cięcia ukośnego FSK 670?

Wciśnij piłę w kierunku cięcia na prowadnicę. Piła wsuwa się w przesuwną część, a szybkie zamykanie blokuje się za stołem piły. Aby odłączyć, delikatnie popchnij piłę do przodu, obróć szybkie zamykanie do przodu i wyjmij piłę z tyłu.

Jaka jest maksymalna długość cięcia FSK 670?

Maksymalna długość cięcia wynosi 670 mm dla grubości materiału 50 mm.

Jak ustawić kąt cięcia ukośnego?

Odkręć pokrętło na regulowanym ograniczniku, ustaw kąt za pomocą podziałki, a następnie dokręć pokrętło. Zakres regulacji wynosi od -60° do +60°.

Czy mogę używać prowadnicy FSK 670 z piłami innych marek?

Prowadnica FSK 670 jest zaprojektowana specjalnie dla pił tarczowych Festool. Używanie z innymi markami nie jest zalecane i może zagrażać bezpieczeństwu.

Jak konserwować wahliwą osłonę ochronną?

Upewnij się, że może się zawsze swobodnie zamykać. Regularnie czyść obszar wokół osłony sprężonym powietrzem lub pędzlem, aby usunąć kurz i wióry.

Jakie są zagrożenia związane z używaniem prowadnicy do cięcia?

Ryzyko kontaktu z ostrzem piły, odrzutu w przypadku zablokowania ostrza, wyrzutu odłamków. Zawsze przestrzegaj zasad bezpieczeństwa, trzymaj piłę oburącz i przymocuj prowadnicę imadłem.

Jak przeprowadzić pierwsze użycie?

Przed pierwszym użyciem nacięj osłonę przeciwodpryskową, umieszczając piłę z tyłu prowadnicy, ustaw maksymalną głębokość cięcia, włącz piłę i powoli przetnij osłonę na całej długości.

Gdzie kupić części zamienne do FSK 670?

Używaj wyłącznie oryginalnych części zamiennych Festool. Można je zamówić online na stronie www.festool.fr/services lub u autoryzowanego sprzedawcy.

Jaka jest waga prowadnicy FSK 670?

Waga prowadnicy do cięcia ukośnego FSK 670 wynosi 1,64 kg.

Jak prawidłowo przechować piłę po użyciu?

Po cięciu wyłącz piłę, umieść ją w pozycji przechowywania (wahliwa osłona ochronna zamyka się automatycznie), usuń imadło, a następnie podnieś prowadnicę. Nigdy nie odkładaj piły z odsłoniętym ostrzem.

INSTRUKCJA OBSŁUGI FSK 670 FESTOOL

1 Symbole....66
2 Uwagi dotyczące bezpieczeństwa......66
3 Użycie zgodne z przeznaczeniem.... 67
4 Dane techniczne 67
5 Rozruch....67
6 Montaż....67
7 Praca z narzędziem elektrycznym......67
8 Konserwacja i czyszczenie....68

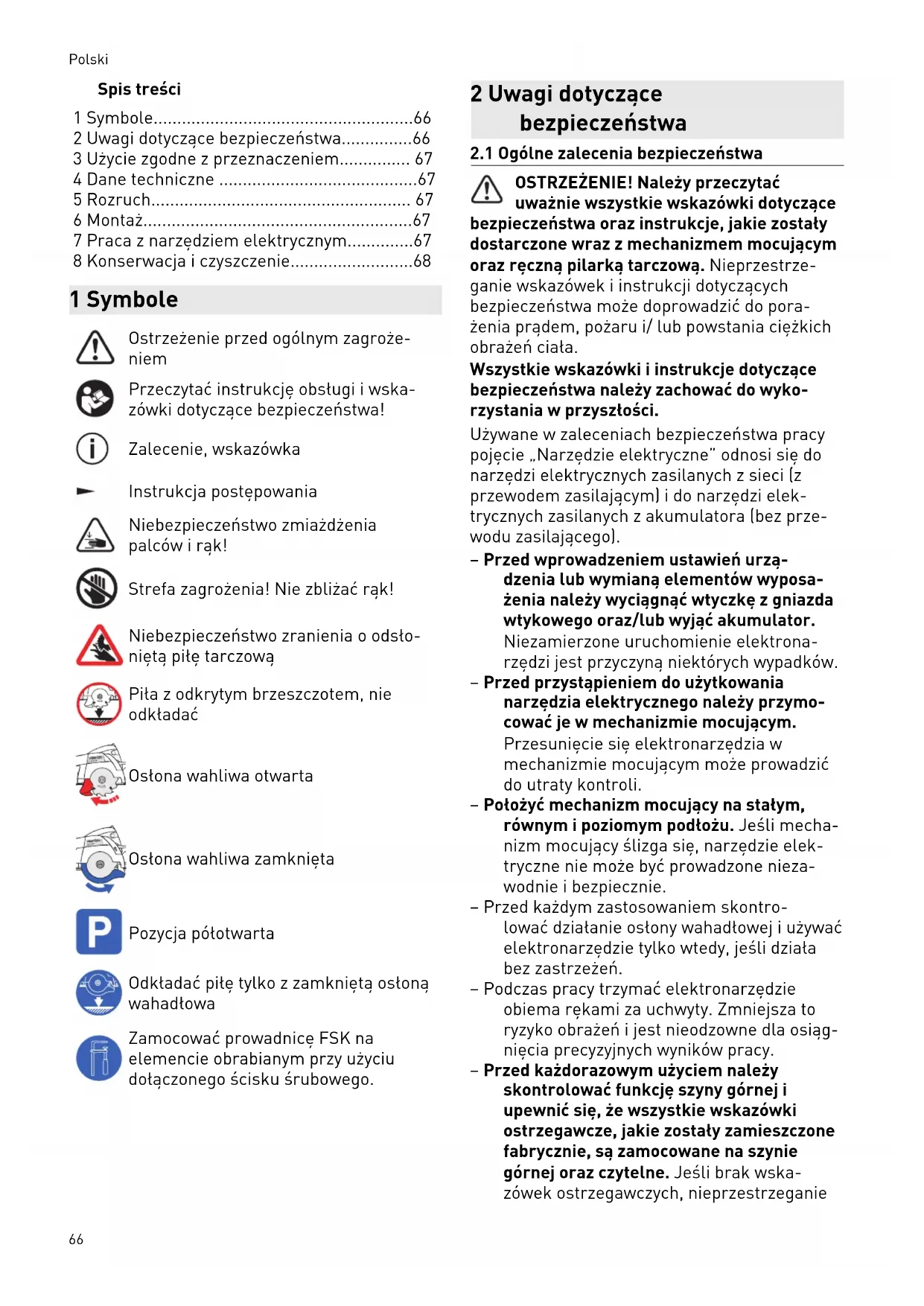

1 Symbole

Ostrzeżenie przed ogólnym zagroże- niem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Zalecenie, wskazówka

Instrukcja postępowania

Niebezpieczeństwo zmiażdżenia palców i rąk!

Strefa zagrożenia! Nie zbliżać rąk!

Niebezpieczeństwo zranienia o odsto- nięta piłę tarczową

Piła z odkrytym brzeszczotem, nie odkładać

Ostona wahliwa otwarta

Ostona wahliwa zamknięta

Pozycja półotwarta

Odkładać piłę tylko z zamknięta ostoną wahadtowa

Zamocować prowadnicę FSK na elemencie obrabianym przy użyciu dołączonego ścisku śrubowego.

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne zalecenia bezpieczeństwa

OSTRZEŻENIE! Należy przeczytać uważnie wszystkie wskazówki dotyczące bezpieczeństwa oraz instrukcje, jakie zostały dostarczone wraz z mechanizmem mocującym oraz ręczną pilarką tarczową. Nieprzestrze-ganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciata.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

– Przed wprowadzeniem ustawień urządzenia lub wymianą elementów wyposażenia należy wyciągnąć wtyczkę z gniazda wtykowego oraz/lub wyjąć akumulator. Niezamierzone uruchomienie elektronarzędzi jest przyczyną niektórych wypadków.
– Przed przystąpieniem do użytkowania narzędzia elektrycznego należy przymocować je w mechanizmie mocującym. Przesunięcie się elektronarzędzia w mechanizmie mocującym może prowadzić do utraty kontroli.
- Potożyć mechanizm mocujący na stałym, równym i poziomym podłożu. Jeśli mechanizm mocujący ślizga się, narzędzie elektryczne nie może być prowadzone niezawodnie i bezpiecznie.
- Przed każdym zastosowaniem skontrolować działanie ostony wahadłowej i używać elektronarzędzie tylko wtedy, jeśli działa bez zastrzeżeń.
- Podczas pracy trzymać elektronarzędzie obiema rękami za uchwyty. Zmniejsza to ryzyko obrażeń i jest nieodzowne dla osiągnięcia precyzyjnych wyników pracy.
– Przed każdorazowym użyciem należy skontrolować funkcję szyny górnej i upewnić się, że wszystkie wskazówki ostrzegawcze, jakie zostały zamieszczone fabrycznie, są zamocowane na szynie górnej oraz czytelne. Jeśli brak wska-zówek ostrzegawczych, nieprzestrzeganie

tychże wskazówek może doprowadzić do podwyższonego niebezpieczeństwa zranienia.

2.2 Pozostałe zagrożenia

Pomimo spełnienia wymogów wszystkich obowiązujących przepisów konstrukcyjnych, w czasie eksploatacji urządzenia mogą występować zagrożenia spowodowane np. przez:

– dotknięcie części tarczy pilarskiej wystającej ponad prowadnicę FSK

- przesuwanie elementu obrabianego,

- cięcie,

- podnoszenie pity zanim zamknie się osostona wahliwa.

• Dotknięcie części obracających się z boku: Tarcza pilarska, kołnierz mocujący, śruba kołnierza,
• odbicie urządzenia w przypadku zakleszczenia w przedmiocie obrabianym,
  – Dotknięcie elementów pod napięciem przy otwartej obudowie i podłączonej wtyczce sieciowej,
• Wyrzucanie części elementów obrabianych,
  – Wyrzucanie części elementów obrabianych w przypadku uszkodzenia narzędzi,
• Emisja hatasu,
• Emisja pytu.

3 Użycie zgodne z przeznaczeniem

Prowadnica jest przeznaczona do cięcia drewna i płyt.

Umożliwia ona precyzyjne i czyste cięcie. W szczególności cięcie pod kątem może być wykonywane w bardzo łatwy i powtarzalny sposób.

Po zakończeniu cięcia pilarka automatycznie powraca do pozycji wyjściowej.

Elektronarzędzie może być użytkowane wyłącznie przez profesjonalistów lub osoby przeszkolone.

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność i użytkownik.

4 Dane techniczne

Prowadnica FSK 250 FSK 420 FSK 670

Długość cięcia (przy materiale o grubości 50 mm)

250 mm 420 mm 670 mm

Ciecie pod kątem

-45^ - +60^

-60^ - +60^

-60^ - +60^

Cieżar 0,97 kg 1,25 kg 1,64 kg

5 Rozruch

Przed pierwszym użyciem naciąć zabezpieczenie przeciwodpryskowe [1-1]:

▶ Nałożyć piłę z całą płytą prowadzącą na tylny koniec szyny górnej,
- Odchylić pię do pozycji 0° i ustawić maksymalną grubość cięcia
▶ Włączyć piłę.
▶ Powoli przyciąć zabezpieczenie przeciwod-pryskowe na catej długości bez odsadzania. Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia.

6 Montaż

6.1 Łaczenie piły z szyną górną

▶ Nasunąć piłę w kierunku cięcia na szynę górna.
Piła wchodzi w element ślizgowy [1-3].
Szybkozłączka [1-2] za stołem pilarskim zatrzaskuje się.

Pita jest potączona z szyną górną.

6.2 Odtączanie piły od szyny górnej

▶ Lekko przesunąć piłę w kierunku cięcia do przodu.
▶ Obrócić szybkoztącze[1-2] do przodu.
▶ Ściągnąć piłę w kierunku cięcia do tyłu.

7 Praca z narzędziem elektrycznym

Przed każdym użyciem sprawdzić funkcję powrotu szyny górnej i w razie

potrzeby zlecić naprawę. Nie używać, jeśli funkcja automatycznego powrotu nie działa.

7.1 Ustawienia

▶ Odkręcić pokrętło w regulowanym zderzaku [2-1].
▶ Ustawić kąt na skali [2-3].

Polski

Zakręcić pokrętło w regulowanym zderzaku [2-1].
▶ Ustawić głębokość cięcia i kąt cięcia w pile.
▶ Ustawić luz prowadnicy stołu pilarskiego na szynie górnej za pomocą obu szczęk nastawczych [2-2].

Piła musi swobodnie poruszać się po szynie.

7.2 Cięcie

OSTRZEŻENIE

Niebezpieczeństwo zranienia Odkryta, obracająca się tarcza pilarska

▶ Ręce należy utrzymywać z dala od strefy cięcia i tarczy pilarskiej.
▶ Nie wolno wkładać rąk pod element obrabiany.
▶ Elementu obrabianego w żadnym wypadku nie przytrzymywać w rękach lub na nodze.
▶ Przed rozpoczęciem cięcia przymocować prowadnicę FSK do obrabianego elementu za pomocą ścisku śrubowego [3-1] lub podobnego narzędzia mocującego. Pozwala to uniknąć przypadkowego uniesienia pilarki nad obrabiany element i, co za tym idzie, odstonięcia tarczy pilarskiej.

Jeśli pilarka lub ostona wahliwa nie wraca do pozycji wyjściowej (pozycja półotwarta), przewać cięcie, zdjąć akumulator lub wyjąć wtyczkę z modułu gniazda wtykowego. Sprawdzić funkcje, ewentualnie usunąć zakleszczone kawałki drewna.

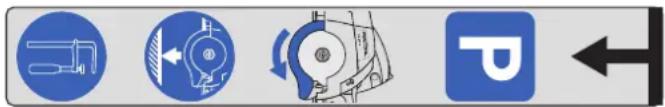

Pozycję półotwartą i pozycję roboczą pilarki na prowadnicy FSK zaznaczono następująco:

Pozycja półotwarta

Ostona wahliwa zamknięta

• Przyłożyć regulowany ogranicznik [2-1] i stały ogranicznik do obrabianego elementu i nałożyć prowadnicę FSK.
• Przymocować prowadnicę FSK za pomocą ścisku śrubowego [3-1] lub podobnego narzędzia mocującego do obrabianego elementu.
  ▶ Włączyć pilarkę.

▶ Przesunąć pilarkę w kierunku cięcia.
Otwiera się ostona wahliwa.
▶ Przeprowadzić cięcie odcinka.
▶ Po zakończeniu cięcia wyłączyć pilarkę.
▶ Ustawić pilarkę w pozycji półotwartej.
Ostona wahliwa zamknie się.
▶ Zdjąć ścisk śrubowy.
- Podnieść prowadnicę FSK z obrabianego elementu.

Odkładanie pilarki

OSTRZEŻENIE

Niebezpieczeństwo zranienia przy odkładaniu pilarki z odstoniętą tarczą pilarską

▶ Nigdy nie odkładać pilarki z odstoniętą tarczą pilarską
- Przed odłożeniem pilarki ustawić ją w pozycji półotwartej.

8 Konserwacja i czyszczenie

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/ serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Regularne czyszczenie maszyny, zwłaszcza elementów służących do regulacji i prowadnic, jest ważne dla bezpieczeństwa.

Przestrzegać następujących wskazówek:

- Ostona wahadtowa musi zawsze poruszać się swobodnie i mieć możliwość samoczynnego zamknięcia. Obszar wokół ostony wahadtowej musi być zawsze utrzymywany w czystości. Przedmuchać pył i wióry sprężonym powietrzem lub oczyścić pędzlem.
