FSK 670 - Elektrikli alet aksesuarı FESTOOL - Ücretsiz kullanım kılavuzu

Ürün Türü	Gönye Kesme Rayı
Marka	Festool
Model	FSK 670
Kesme Uzunluğu (50 mm malzeme kalınlığı için)	670 mm
Eğik Kesme Aralığı	-60° ile +60° arası
Ağırlık	1,64 kg
Malzeme	Alüminyum
Uyumluluk	Festool Dairesel Testereler
Ana Fonksiyonlar	Düz kesimler, eğik kesimler, testerenin otomatik geri dönüşü
Sabitleme Sistemi	Hızlı kilit, mengene
Kıymık Önleyici	Entegre, ilk kullanımdan önce çentiklenmeli
Sarkaç Koruma Kapağı	Evet, otomatik olarak açılır ve kapanır
Ayarlanabilir Durak	Evet, açılı derecelendirme ile
Kılavuz Boşluğu Ayarı	İki ayar tuşu ile
Uygun Kullanım	Ahşap ve panel kesimi
Bakım ve Temizlik	Basınçlı hava veya fırça ile düzenli olarak temizleyin
Yedek Parçalar	Yalnızca orijinal Festool parçaları
Onarılabilirlik	Üretici veya yetkili servisler tarafından satış sonrası hizmet
Güvenlik	Koruma kapağı, uyarılar, iki elle tutma

Sık sorulan sorular - FSK 670 FESTOOL

FSK 670 gönye kesme rayına testere nasıl takılır?

Testereyi ray üzerinde kesme yönünde itin. Testere kayar parçaya geçer ve hızlı kilit cihazı kesme masasının arkasında kilitlenir. Çıkarmak için testereyi hafifçe ileri itin, hızlı kilidi öne doğru çevirin ve testereyi arkadan çıkarın.

FSK 670'in maksimum kesme uzunluğu nedir?

Maksimum kesme uzunluğu 50 mm malzeme kalınlığı için 670 mm'dir.

Eğik kesme açısı nasıl ayarlanır?

Ayarlanabilir duraktaki döner düğmeyi gevşetin, derecelendirme yardımıyla açıyı ayarlayın, ardından düğmeyi sıkın. Ayarlama aralığı -60° ile +60° arasındadır.

FSK 670 rayını diğer testere markalarıyla kullanabilir miyim?

FSK 670 rayı özellikle Festool dairesel testereler için tasarlanmıştır. Diğer markalarla kullanım önerilmez ve güvenliği tehlikeye atabilir.

Sarkaç koruma kapağı nasıl bakım yapılır?

Her zaman serbestçe ve engellenmeden kapanabildiğinden emin olun. Kapağın etrafındaki bölgeyi toz ve talaşları temizlemek için basınçlı hava veya fırça ile düzenli olarak temizleyin.

Kesme rayının kullanımıyla ilgili riskler nelerdir?

Testere bıçağıyla temas, bıçağın sıkışması durumunda geri tepme, döküntü fırlaması riskleri. Her zaman güvenlik talimatlarına uyun, testereyi iki elle tutun ve rayı bir mengene ile sabitleyin.

İlk kullanım nasıl yapılır?

İlk kullanımdan önce, testereyi rayın arka ucuna yerleştirerek kıymık önleyiciyi çentikleyin, maksimum kesme derinliğini ayarlayın, testereyi çalıştırın ve kıymık önleyiciyi tüm uzunluk boyunca yavaşça kesin.

FSK 670 için yedek parçalar nereden satın alınır?

Yalnızca orijinal Festool yedek parçalarını kullanın. Bunları www.festool.fr/services web sitesinden çevrimiçi olarak veya yetkili bir satıcı aracılığıyla sipariş edebilirsiniz.

FSK 670 rayının ağırlığı nedir?

FSK 670 gönye kesme rayının ağırlığı 1,64 kg'dır.

Kullanımdan sonra testere nasıl doğru şekilde saklanır?

Kesimden sonra testereyi durdurun, saklama konumuna geri koyun (sarkaç koruma kapağı otomatik olarak kapanır), mengenei çıkarın, ardından rayı kaldırın. Testereyi asla bıçağı erişilebilir durumda bırakmayın.

KULLANIM KILAVUZU FSK 670 FESTOOL

1 Semboller....91
2 Güvenlik uyarıları.... 91
3 Amacına uygun kullanım.... 92
4 Teknik özellikler....92
5 Çalıştırma 92
6 Montaj....92
7 Elektrikli el aleti ile çalışma.... 92
8 Bakım ve temizleme....93

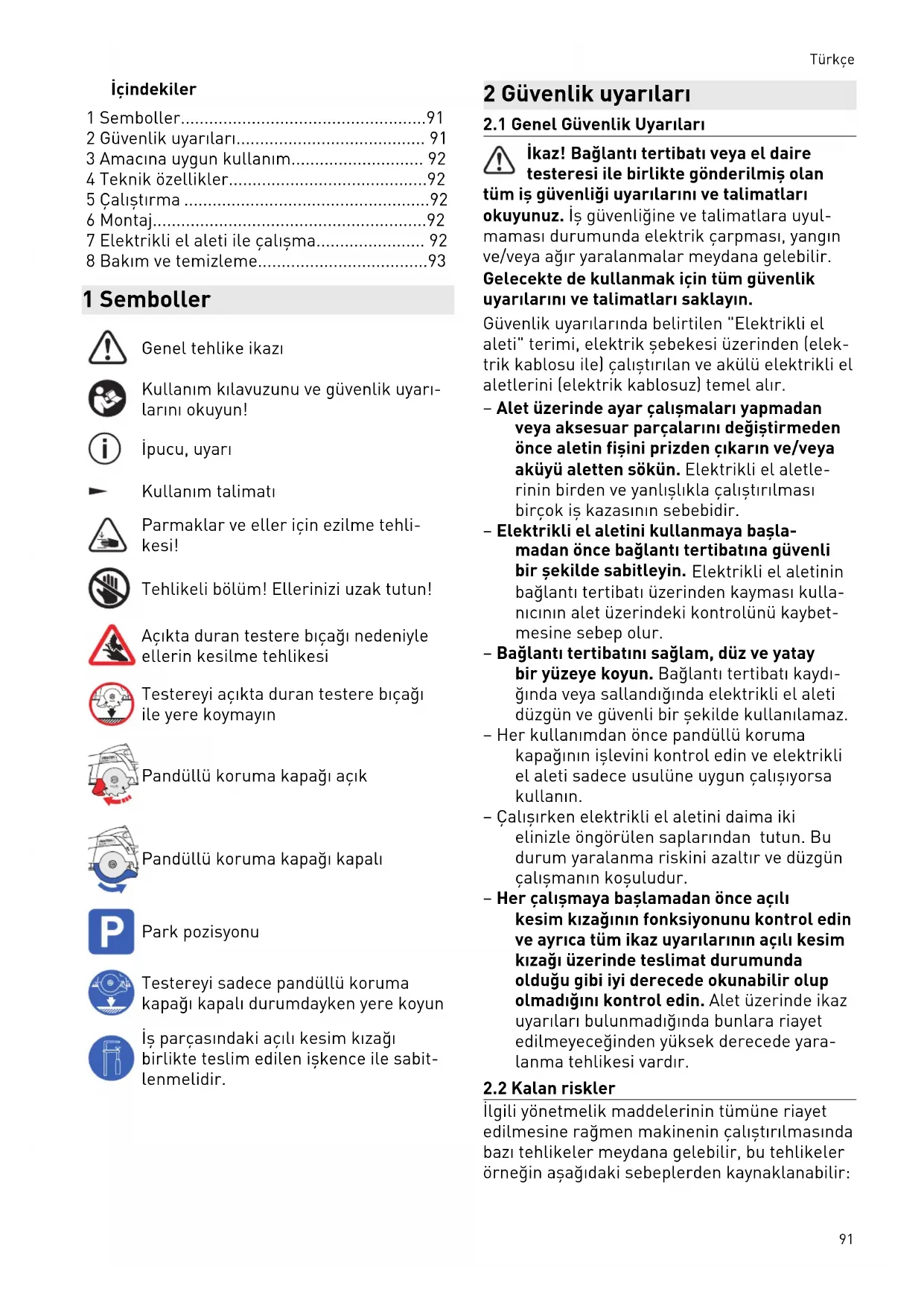

1 Semboller

Genel tehlike ikazı

Kullanım kılavuzunu ve güvenlik uyarı- larını okuyun!

İpucu, uyarı

Kullanım talimatı

Parmaklar ve eller için ezilme tehlikesi!

Tehlikeli bölüm! Ellerinizi uzak tutun!

Açıkta duran testere bıçağı nedeniyle ellerin kesilme tehlikesi

Testereyi açıkta duran testere biçağı ile yere koymayın

Pandüllü koruma kapağı açık

Pandüllü koruma kapağı kapalı

Park pozisyonu

Testereyi sadece pandüllü koruma kapağı kapalı durumdayken yere koyun

İş parçasındaki açılı kesim kızağı birlikte teslim edilen işkence ile sabitlenmelidir.

2 Güvenlik uyarıları

2.1 Genel Güvenlik Uyarıları

İkaz! Bağlantı tertibatı veya el daire testeresi ile birlikte gönderilmiş olan ş güvenliği uyarılarını ve talimatları

okuyunuz. İş güvenliğine ve talimatlara uyul-maması durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir.

Gelecekte de kullanmak için tüm güvenlik uyarılarını ve talimatları saklayın.

Güvenlik uyarılarında belirtilen "Elektrikli el aleti" terimi, elektrik şebekesi üzerinden (elektrik kablosu ile) çalıştırılan ve akülü elektrikli el aletlerini (elektrik kablosuz) temel alır.

• Alet üzerinde ayar çalışmaları yapmadan veya aksesuar parçalarını değiştirmeden önce aletin fişini prizden çıkarın ve/veya aküyü aletten sökün. Elektrikli el aletlerinin birden ve yanlışlıkla çalıştırılması birçok iş kazasının sebebidir.
• Elektrikli el aletini kullanmaya başlamadan önce bağlantı tertibatına güvenli bir şekilde sabitleyin. Elektrikli el aletinin bağlantı tertibatı üzerinden kayması kullanıcıının alet üzerindeki kontrolünü kaybetmesine sebep olur.
• Bağlantı tertibatını sağlam, düz ve yatay bir yüzeye koyun. Bağlantı tertibatı kaydı-ğında veya sallandığında elektrikli el aleti düzgün ve güvenli bir şekilde kullanılamaz.
• Her kullanımdan önce pandüllü koruma kapağının işlevini kontrol edin ve elektrikli el aleti sadece usulüne uygun çalışıyorsa kullanın.
• Çalışırken elektrikli el aletini daima iki elinizle öngörülen saplarından tutun. Bu durum yaralanma riskini azaltır ve düzgün çalışmanın koşuludur.
• Her çalışmaya başlamadan önce açılı kesim kızağıının fonksiyonunu kontrol edin ve ayrıca tüm ikaz uyarılarının açılı kesim kızağı üzerinde teslimat durumunda olduğu gibi iyi derecede okunabilir olup olmadığını kontrol edin. Alet üzerinde ikaz uyarıları bulunmadığında bunlara riayet edilmeyeceğinden yüksek derecede yaralanma tehlikesi vardır.

2.2 Kalan riskler

İlgili yönetmelik maddelerinin tümüne riayet edilmesine rağmen makinenin çalıştırılmasında bazı tehlikeler meydana gelebilir, bu tehlikeler örneğin aşağıdaki sebeplerden kaynaklanabilir:

Türkçe

- Testere bıçağının dışarı taşan parçasının açılı kesim kızağının alt kısmına dokunulması

• iş parçasına doğru hareket etme sıra- sında,
• kesme sırasında,
• pandüllü koruma kapağı kapanmadan önce testerenin kaldırılması sırasında.

– Dönen parçaların yandan birbirine temas etmesi: Testere bıçağı, sıkıştırma flanşı, flanş vidası,
- İş parçası içinde sıkışması durumunda makinenin geri tepmesi,
- Makine gövdesi açık olduğunda ve elektrik fişi prizden çıkarılmadığında gerilim altındaki parçalara temas etme,
- İş parçası kısımlarının etrafalacılması,
- Aletler hasarlı olduğunda alet parçalarının etrafal saçılması,
- Gürültü emisyonu,
- Toz emisyonu.

3 Amacına uygun kullanım

Açılı kesim kızığı, kullanım amacına uygun olarak ahşap ve plaka türü malzemeleri kesmek için uygundur.

Bu kızak ile hassas ve temiz kesimler, özellikle açılı kesimler kolay ve seri şekilde yapılabilir. Kesim işlemi sona erdikten sonra testere otomatik olarak başlangıç pozisyonuna geri hareket eder.

Bu elektrikli el aleti sadece uzmanlar veya eğitimli personel tarafından kullanılmalıdır.

Amacına uygun olmayan kullanım durumunda sorumluluk kullanıcıya aittir.

4 Teknik özellikler

Açılı kesim kızığı	FSK 250 FSK 420 FSK 670
Kesim uzun-luğu (malzeme kalınlığı 50 mm oldu-ğunda)	250 mm 420 mm 670 mm
Açılı kesimler	-45° - +60°	-60° - +60°	-60° - +60°
Ağırlık 0,97 kg	1,25 kg	1,64 kg

5 Çalıştırma

İlk çalışmaya başlamadan önce kıymık korumasını [1-1] kesin:

▶ Testereyi tüm kılavuz plakası ile açılı kesim kızağıının arka ucu üzerine yerleştirin,
▶ Testereyi 0° ayarına getirin ve azami kesim derinliğini ayarlayın,
▶ Testereyi çalıştırın.
- Kıymık korumasını temas ettirmeden bütün uzunluk boyunca iş parçasını kesin.

Kıymık korumasının kenarı artık tam olarak kesim kenarı ile aynıdır.

6 Montaj

6.1 Testereyi açılı kesim kızığı ile birleştirme

▶ Testereyi kesim yönünde açılı kesim kızığı üzerine geçirin.

Testere kayar parça [1-3] üzerine geçer. Hızlı kilitleme elemanı [1-2] testere tezga-hının arkasında sabitlenir.

Testere açılı kesim kızağı ile sıkı şekilde birleş- tirilmiştir.

6.2 Testereyi açılı kesim kızağından ayırma

▶ Testereyi kesim yönünde hafifçe öne itin.
▶ Hızlı kilitleme elemanını [1-2] öne doğru döndürün.
▶ Testereyi kesim yönünün tersine arkaya doğru çekerek çıkarın.

7 Elektrikli el aleti ile çalışma

Çalışmaya başlamadan önce daima açılı kesim kızağıının geri çekme fonksiyonunu kontrol edin ve gerektiğinde onarılmasını sağlayın. Otomatik geri çekme düzeni çalışmadığında makineyi kesinlikle kullanmayın.

7.1 Ayarlar

▶ Ayarlanabilir dayanağın [2-1] düğmesini açın.
▶ Skalada [2-3] açı değerini ayarlayın.
- Ayarlanabilir dayanağın [2-1] düğmesini kapatın.
▶ Testerede kesim derinliği ve kesim açısını ayarlayın.
▶ Açılı kesim kızığı üzerindeki testere tezgahının kılavuz boşluğunu her iki ayar çenesinde [2-2] ayarlayın.

Testere, kızak üzerinde kolay şekilde hareket edebilmelidir.

7.2 Testereler

UYARI

Yaralanma tehlikesi

Açıkta duran dönen testere biçagı

▶ Ellerinizi kesme alanına ve testere bıçağına yaklaştırmayın.
▶ Elinizi iş parçasının altına sokmayın.
▶ İş parçasını elinizde veya bacağınızın üzerinde tutmayın.
- Açılı kesim kızığı, testereleme öncesinde iş parçasına bir işkence [3-1] veya karşılaştırılabilir sıkma aletiyle sabitlenmelidir. Böylece testerenin yanlışlıkla iş parça- sından kaldırılması ve testere bıçağının serbest kalması önlenir.

Testerenin ve pandüllü koruma kapağının çıkış konumuna (park pozisyonu) dönmemesi halinde, testereleme işlemi durdurulmalı, akü çıkarılmalı veya elektrik fişi prizden çıkarılmalıdır. Fonksiyonlar kontrol edilmeli, gerekirse sıkışan talaşlar giderilmelidir.

Açılı kesim kızağındaki testerenin park ve çalışma pozisyonu aşağıdaki gibi işaretlenmiştir:

Park pozisyonu

Pandüllü koruma kapağı kapalı

Çalışma pozisyonu

Pandüllü koruma kapağı açık

Testereleme işlemi

▶ Ayarlanabilir dayanağı [2-1] ve sabit dayanağı iş parçasına karşı dayayın ve üzerine açılı kesim kızacağını koyun.
- Açılı kesim kızığı bir işkence [3-1] veya karşılaştırılabilir bir sıkma aletiyle iş parça-sına sabitlenmelidir.
▶ Testereyi çalıştırın.
▶ Testereyi kesim yönünde itin.
Pandüllü koruma kapağı açılır.
▶ Bölümü kesin.
- Kesim işlemi sona erdikten sonra testereyi kapatın.
▶ Testereyi park pozisyonuna geri çekin.
Pandüllü koruma kapağı kapanır.
▶ İşkenceyi çıkarın.

- Açılı kesim kızagını iş parçasının üzerinden kaldırın.

Testerenin yere koyulması

UYARI

Testerenin açıkta duran testere bıçağıyla yere koyulması nedeniyle yaralanma tehlikesi

▶ Testere asla açıkta duran testere bıçağıyla yere koyulmamalıdır
▶ Yere koymadan önce testere park pozisyonuna getirilmelidir.

8 Bakım ve temizleme

Müşteri hizmetleri ve onarım

sadece üretici veya yetkili servis tarafından yürütülmelidir. En yakın adres için: www.festool.com/service

Sadece orijinal Festool yedek parçaları kullanın! Sipariş No. aşağıdaki adreste: www.festool.com/service

Makinenin ve özellikle ayar tertibatları ve kılavuzlarının düzenli şekilde temizlen-önemli bir iş güvenliği faktörüdür.

Aşağıdaki uyarılara dikkat edilmelidir:

▶ Pandüllü koruma kapağı daima serbest şekilde hareket edebilir ve kendiliğinden kapanabilir olmalıdır. Pandüllü koruma kapağı etrafındaki bölümü daima temiz tutun. Toz ve talaşları basınçlı hava ile üfleyerek veya fırça ile temizleyin.
