BP 18 Li I - Pil FESTOOL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kablosuz Alet Bataryası
Marka	Festool
Model	BP 18 Li I (birden çok versiyon: 3,1 Ergo I, 3,1 Cl, 5,2 ASI, 6,2 ASI, 4,0 HPC-ASI)
Nominal Gerilim	18 V
Kapasite (modele göre)	3,1 Ah / 4,0 Ah / 5,2 Ah / 6,2 Ah
Ağırlık (modele göre)	0,4 kg ila 0,7 kg
Teknoloji	Lityum-iyon (Li-ion)
Ana Özellikler	Kapasite göstergesi, Bluetooth® göstergesi, Festool Work uygulamasına bağlantı, uyumlu aspiratörün otomatik başlatılması
Şarj Sıcaklık Aralığı	0 °C ila +55 °C
Kullanım ve Depolama Sıcaklık Aralığı	-10 °C ila +50 °C
Koruma	Isı, yangın, su, kısa devre, derin deşarja karşı
Bakım	Kontakları temiz tutun, havalandırma açıklıklarını açık tutun
Uygunluk	AB, FCC (B sınıfı), ISED Kanada
Garanti	Festool satış sonrası servisine danışın
Geri Dönüşüm	Ev çöpleriyle birlikte atmayın, bir toplama noktasına bırakın

Sık sorulan sorular - BP 18 Li I FESTOOL

Festool BP 18 Li I bataryası nasıl şarj edilir?

Yalnızca Festool tarafından önerilen bir şarj cihazı kullanın (kılavuzdaki şekle bakın). Pil, ömrünü kısaltmadan her zaman şarj edilebilir. İlk kullanımdan önce tamamen şarj edin çünkü kısmen şarj edilmiş olarak teslim edilir.

Pilin şarj seviyesi nasıl kontrol edilir?

Kapasite göstergesi düğmesine [1-1] basın. Kapasite göstergesi [1-2] şarj seviyesini gösterir: 3 LED yanıyor = %75-100, 2 LED = %50-75, 1 LED = %25-50, 1 LED yanıp sönüyor = %10-25 (şarj önerilir).

Pilin kullanım süresi ne kadardır?

Kullanım süresi kapasiteye (3,1 Ah ila 6,2 Ah) ve kullanılan alete bağlıdır. Şarjdan sonra kullanım süresinin belirgin şekilde kısalması, pilin eski olduğunu ve değiştirilmesi gerektiğini gösterir.

Pil tüm Festool aletleriyle uyumlu mudur?

Kılavuzda belirtilen (şekle bakın) Festool kablosuz aletleri ve Festool şarj cihazlarıyla uyumludur. Tehlikeli aşırı yüklemeyi önlemek için başka cihazlarla kullanmayın.

Pil, Bluetooth® ile bir aspiratöre nasıl bağlanır?

Aspiratörün otomatik modunu etkinleştirin. Pilin kapasite göstergesinin kapalı olduğundan emin olun. Aspiratörün veya uzaktan kumandanın bağlantı düğmesine bir kez basın. Alıcı modülün LED'i mavi yanıp söner. Kablosuz aleti çalıştırın: aspiratör otomatik olarak başlar.

Pil çalışmazsa ne yapmalı?

Pil koku, anormal ısı, renk değişikliği veya deformasyon gösteriyorsa hemen kullanmayı bırakın. Yetkili bir Festool satış sonrası servis noktasına başvurun (www.festool.fr/services).

Pil uzun süreli nasıl saklanır?

Mümkünse serin (5 °C ila 25 °C) ve kuru (nem < %80) bir yerde saklayın. Yazın arabada bırakmayın. İzin verilen sıcaklık aralığı -10 °C ila +50 °C'dir.

Pil üzerindeki başlıca güvenlik sembolleri nelerdir?

Semboller şunları içerir: kullanım kılavuzunu okuyun, ev çöpleriyle birlikte atmayın, geri dönüştürülebilir, sıcaklık aralığı, ısı/dumandan koruyun, sudan koruyun.

Kullanılmış pil nasıl atılır?

Ev çöpleriyle birlikte atmayın. Tamamen boşaltın, kutupları yapışkan bantla yalıtın ve bir toplama noktasına (mağaza veya atık toplama merkezi) bırakın. Yerel düzenlemelere uyun. Daha fazla bilgi: www.festool.fr/recycling.

Pili soğuk havalarda kullanabilir miyim?

Evet, -10 °C ila +50 °C aralığında. Ancak şarj yalnızca 0 °C ila 55 °C arasında mümkündür. Soğuk havalarda performans geçici olarak düşebilir.

KULLANIM KILAVUZU BP 18 Li I FESTOOL

tr AB Uygunluk Beyanı. AB Uygunluk sorumlulukları firmamıza ait olmak kaydıyla bu ürünün aşağıda açıklanan ilgili AB direktiflerinin yönetmeliklerini, norm ve norm dokümanlarının koşullarını karşıladığı na taahhüt ederiz:

[1-2] Kapasitetsindikator

[1-3] Bluetooth ^® -ikon

[1-4] Lufteåpninger (bare BP 18 Li ... ASI)

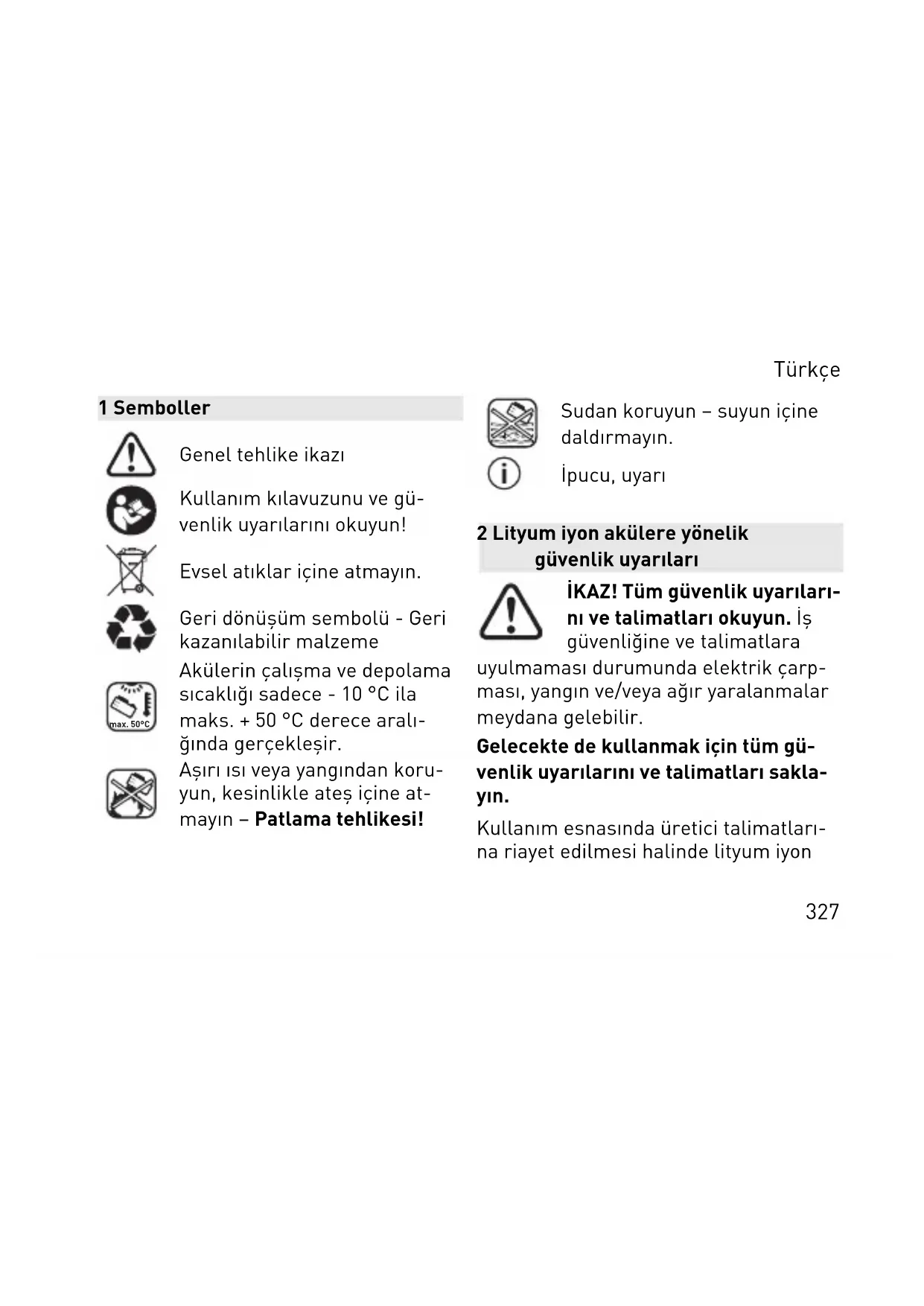

Kullanım kılavuzunu ve güvenlik uyarılarını okuyun!

Evsel atıklar içine atmayın.

Geri dönüşüm sembolü - Geri kazanılabilir malzeme

Akülerin çalışma ve depolama sıcaklığı sadece - 10 °C ila maks. + 50 °C derece aralığında gerçekleşir.

Aşırı ısı veya yangından koru-yun, kesinlikle ateş içine at-mayın – Patlama tehlikesi!

Sudan koruyun – suyun içine daldırmayın.

İpucu, uyarı

2 Lityum iyon akülere yönelik güvenlik uyarıları

İKAZ! Tüm güvenlik uyarılarını ve talimatları okuyun. İş güvenliğine ve talimatlara

uyulmaması durumunda elektrik çarp- ması, yangın ve/veya ağır yaralanmalar meydana gelebilir.

Gelecekte de kullanmak için tüm güvenlik uyarılarını ve talimatları saklayın.

Kullanım esnasında üretici talimatlarına riayet edilmesi halinde lityum iyon

Türkçe

akülerinin hücreleri gaz sızdırmaz şekilde kapatılmıştır ve zararlı değildir.

• Deşarj olmuş aküleri dikkatlice işlemden geçirin. Yedek aküler, çok yüksek kısa devre akımı oluşturabileceklerinden bir tehlike kaynağı arz ederler. Lityum iyon aküleri deşarj olmuş durumda olsalar dahi kesinlikle tam olarak deşarj olmazlar.
• Fiziksel darbe/etki görmesini engelleyin. Darbe ve cisimlerin akü içine etki etmesi akülerin hasar görmesi-ne neden olabilir. Bunun sonucunda aküler sızdırabilir, ısı oluşturabilir, duman çıkabilir, alev alabilir veya akü infilak edebilir.
• Kullanılmamış aküyü, köprüleme yaparak kontaklara neden olabilecek metal nesnelerden (örn. çivi, vida,

anahtar, ataş vb.) uzak tutun. Akü kontakları arasında bir kısa devre yanıklara ve yangınlara neden olabilir.

- Akü paketini, örneğin sürekli güneş ışınları ve ateş gibi yüksek ısıya karşı koruyun. 130°C üzerindeki sıcaklıklar ve ateş patlamaya neden olabilir.

- Aküyü açmayın. Yedek akülerin açılması veya yapısının değiştirilmesi koruma tertibatlarına zarar verebilir. Bunun sonucunda aküler ısı oluşturabilir, duman çıkabilir, alev alabilir veya akü patlayabilir.

- Aküyü örneğin (tuzlu) su veya içecekler içine daldırmayın. Sıvılar ile temas etmesi sonucunda akü hasar görebilir. Bunun sonucunda aküler ısı oluşturabilir, duman çıkabilir, alev alabilir veya akü patlayabilir. Bu du-

Türkçe

rumda aküyü kullanmaya devam et-meyin ve yetkili Festool müşteri hiz-metlerine başvurun.

• Aküleri sadece üretici firmanın tavsiye ettiği şarj cihazı ile şarj edin (bkz. Şekil). Belirli bir tip akünün şarj edilmesi için tasarlanmış olan şarj cihazı ile farklı tipte bir akü şarj edildiğinde yangın tehlikesi vardır.
• Yanmakta olan Lityum iyon tip aküler kesinlikle su ile söndürülmemelidir! Kum veya yangın söndürme örtüsü kullanılmalıdır.
• Akünün hasar görmesinde veya talimatlara aykırı kullanımında aküden gazlar yayılabilir. Aküden yayılan gazlar solunum yollarını tahriş edebilir. Tehlike durumunda hastayı temiz

havaya çıkarın ve şikayetler devam et- tiğinde doktora başvurun.

• Aküyü sadece Festool cihazınız ile birlikte kullanın. Akü ancak bu şekilde tehlike oluşturabilecek aşırı yüklenmeye karşı korunabilir. Başka bir cihazın kullanılması yaralanmalara neden olabilir ve yangın tehlikesi oluşturur.
• Yanlış kullanım sonucunda aküden sıvı dışarı akabilir. Bu sıvıya temas etmeyin. Yanlışlıkla temas ederseniz suyla durulayın. Sıvı göze temas ederse ayrıca bir doktora başvurun. Dışarı sızan akü sıvısı cildin tahriş olmasına veya yanmalara sebep olabilir.
• Akü hasar gördüğünde aküden dışarıya sıvı sizabilir ve yakınındaki ci-simlere zarar verebilir. İlgili parçala-

Türkçe

rı kontrol edin. Sıvıyı kağıt bir peçete-ye emdirerek ve sonra bol suyla yıkayarak bunları temizleyin. Koruyucu eldivenler takarak cildinizle temas etmesini engelleyin. Gerekirse parçaları değiştirin.

• Hasarlı veya yapısı değiştirilmiş aküleri kullanmayın. Hasarlı veya yapısı değiştirilmiş aküler öngörülmeyen özellikler oluşturabilir ve bu özellikler yangın, patlama veya yaralanmalara sebep olabilir.
• Hasarlı aküleri kullanmayın. Aküde örneğin koku oluşumu, yüksek ısı, renk değiştirme veya deformasyon gibi anormal özellikler meydana geldiğinde akünün kullanımı derhal iptal edilecektir. Akü bu durumda kullanılmaya devam edildiğinde aşırı ısı

ve duman oluşturabilecek, alev alabilecek veya infilak edecektir.

- Akü paketini açmayın, ezmeyin, aşırı ısınmasına (80°C üzeri) veya yanmasına izin vermeyin. Bunlara uyulmaması durumunda yanma ve yangın tehlikesi vardır. Üreticinin talimatlarına uyun.

Diğer teknik özellikler için akü tip etiketine bakın.
3 Teknik özellikler

Akü BP 18 Li
Frekans 2402 Mhz –	2480 Mhz
Eşdeğer izotropişıma gücü(EIRP)	< 10 dBm
Ağırlık
BP 18 Li 3,1 Ergo I 0,4 kg
BP 18 Li 3,1 CI 0,4 kg
BP 18 Li 5,2 ASI 0,7 kg
BP 18 Li 6,2 ASI 0,7 kg
BP 18 Li 4,0 HPC-ASI 0,6 kg

4 Amacına uygun kullanım

Aküler, Festool akülü cihazlarla ve belirtilen Festool şarj cihazlarıyla (bkz. Şekil) kullanılmaya uygundur.

Akü, mobil toz emicinin açılması/kapatılması için uygundur.

5 Cihaz elemanları

[1-1] Kapasite göstergesi tuşu

[1-2] Şarj kapasitesi göstergesi

[1-3] Bluetooth® göstergesi

[1-4] Hava açıklıkları (sadece BP 18 Li ... ASI)

[1-5] Akü paketi sökme tuşları

Belirtilen şekiller* kullanım kılavuzunun ilk sayfasında bulunur.

* Şekiller orijinallerden farklı olabilir.

Türkçe

6 İşletim

DİKKAT

Yaralanma tehlikesi, Mobil toz emicinin beklenmeyen şekilde çalışmaya başlaması

▶Mobil toz emici ile yapılan tüm çalışmalardan önce mobil toz emiciye hangi akünün bağlı olduğunu kontrol edin.

6.1 Akülerin optimum kullanımı hakkında bilgiler

Akü kısmen şarjlı teslim edilir. Akünün tüm gücünü sağlamak için, ilk kullanımdan önce aküyü tam şarj edin.

Akü, çalışma ömrü kısalmaksızın her zaman şarj edilebilir. Şarj işleminin yarıda kesilmesi aküye zarar vermez.

Elektrikli el aleti otomatik olarak kapatıldıktan sonra Açma/Kapatma düğmesine

basmaya devam etmeyin. Akü zarar görebilir.

Akü bir sıcaklık kontrol sistemine sa-hiptir; bu sistem akünün sadece 0 °C ve 55 °C sıcaklık aralığında şarj edilmesine izin verir. Böylece uzun akü çalışma ömrü elde edilir.

• Aküyü mümkün olduğunca serin (5 °C ile 25 °C arası) ve kuru (havadaki nem < %80) olarak depolayın.
• Aküyü yaz aylarında otomobilin içinde bırakmayın.

Türkçe

• Akünün şarj işleminden sonra daha kısa süre ile makineyi çalıştırması akünün tükendiğine ve eskidiğine işaret eder ve yenisi ile değiştirilmelidir.
• İmha işlemi ile ilgili bilgileri dikkate alın.

6.2 Şarj kapasitesi göstergesi

Kapasite göstergesi [1-1] tuşuna basıldığında kapasite göstergesi [1-2] akünün şarj durumunu gösterir:

* Tavsiye: Aküyü kullanmaya devam etmeden önce şarj edin.

6.3 Bluetooth® Fonksiyonlar

Kapasite göstergesinin yanında bulunan Bluetooth® göstergesi [1-3] akünün bağlantı durumunu gösterir:

Mavi sürekli ışık

Akülü elektrikli el aleti çalışıyor ve mobil toz emici Bluetooth® üzerinden bağlı veya akü bir mobil uç cihaz ile bağlantı

Yanıp sönen mavi

Akü, mobil uç cihaz ile bağlantı kurma- ya hazır (örneğin yazılım güncellemesi)

Akü, Bluetooth® kullanarak, akülü bir elektrikli el aleti kullanıldığında otomatik olarak uygun donanımlı mobil toz emiciyi çalıştırir.

Türkçe

Mobil toz emici ile akü arasında bağlantı kurulması

i

Mobil toz emici aynı anda sadece bir akülü elektrikli el aletine bağlanabilir.

i

Mobil toz emici eğer akü ile birlikte açılmış ve uzaktan kumanda ile kapatılmışsa bağlı olan akü ile mobil toz emici arasında-ki geçici bağlantı kopar. Ardından akü ile yeniden bağlantı kurulabilir.

▶ Mobil toz emicinin otomatik modunu etkinleştirin (bkz. Mobil toz emici kullanım kılavuzu).
- Akülü elektrikli el aleti zaten kullanımda ise akünün kapasite göstergesinin sönük olduğundan emin olun,

ancak bu durumda bağlantı kurmak mümkün olur (bazı durumlarda birkaç saniye sürebilir).

▶ Mobil toz emici veya uzaktan kuman-da üzerindeki bağlantı tuşuna bir defa basın.

Ek donanım alıcı modülündeki LED yavaşça yanıp sönen ve dönen mavi ışık gösteriyor ve mobil toz emici 60 saniye süreyle bağlantıya hazır.

- Akülü elektrikli el aletini açın. Mobil toz emici de çalışır ve akü, mobil toz emici manuel olarak kapatılana kadar bağlı kalır.

i

Mobil toz emiciye ikinci bir akü bağlandığında ilk akünün bağlantısı kesilir.

Türkçe

Mobil toz emicinin açılması/kapatılması

Akü ile mobil toz emici arasında bağlan- tı kurulduktan sonra, akülü elektrikli el aleti kullanıldığında mobil toz emici oto- matik olarak çalışır.

Mobil toz emici akü üzerinden kapatıldığında on beş saniye daha çalışmaya devam eder.

• Akülü elektrikli el aletinin açma/kapatma düğmesine basarak mobil toz emiciyi açabilirsiniz.
• Akülü elektrikli el aletinin açma/kapatma düğmesini bırakarak mobil toz emiciyi kapatabilirsiniz.

Akünün mobil toz emici bağlantısının kesilmesi

Akü ile mobil toz emici arasındaki bağlantı kesmek için aşağıdaki adımlar- dan birini gerçekleştirin:

• Mobil toz emiciyi akımsız hale getirmek
• Aküyü şarj cihazına yerleştirmek
• Mobil toz emici ile başka bir akü arasında bağlantı kurmak

Mobil uç cihaz bağlantısı

Aküyü, Festool Work uygulaması üzerinde bir mobil uç cihaza bağlayın (örn. bir yazılım güncellemesi için).

- Kapasite göstergesi tuşunu [1-1] Bluetooth® göstergesi [1-3] mavi renkte yanıp sönene kadar basılı tutun.

Türkçe

Akü 60 saniye süreyle bağlantıya hazırlıdır.

- Korumalı bağlantıyı yetkilendirmek için Festool Work uygulamasındaki talimatlara uyulmalıdır.

7 Bakim

• Akünün bağlantı kontakları temiz tutulmalıdır.
  ▶ Fonksiyonlarının sınırlandırılmaması için akünün [1-4] havalandırma de-likleri açık bırakılmalıdır.
• Akü kullanım ömrünü tamamladığında ve fonksiyonu yetersiz olduğunda yetkili Festool Müşteri Hizmetlerinden birine başvurun. (www.fes-tool.com.tr/servis)

8 Taşıma

İçerdiği Lityum İyon aküler, tehlikeli madde taşıma yasalarının hükümlerine tabidir. Kullanıcı, taşıma öncesi yerel yönetmeliklerle ilgili bilgiye sahip olmalıdır. Üçüncü şahıslar (örn.: hava taşımacılığı veya nakliye firması) yoluyla taşımada dikkate alınması gereken özel koşullar vardır. Paket, bir tehlikeli madde uzmanı eşliğinde hazırlanmalıdır. Akü, yalnızca hasarsız olması koşuluyla gönderilmelidir. Gönderide yerel yönetmelikler de dikkate alınmalıdır. Lütfen diğer ulusal yönetmelikleri de dikkate alın.

Türkçe

9 Çevre

Kullanılmış veya arızalı akü paketleri

sadece deşarj olmaya, kısa devreye karşı korumalı biçimde (örneğin kutuplarını yapışkanla izole ederek) iade noktalarına iade edin (geçerli kurallara uyulmalıdır).

Aküler böylece düzenli geri kazanım sistemlerine teslim edilir.

Sadece AB: Kullanılmış piller ve aküler ile ilgili Avrupa Birliği Direktifi ve ilgili ulusal yasaların uygulanması uyarınca, arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı olarak toplanacak ve çevreye uygun geri dönüşüm kurumlarına teslim edilecektir.

Uygun imha için toplama noktaları hakkında bilgiler şurada: www.festool.com/recycling görüntülenebilir.

REACH hakkındaki bilgiler: www.fes- tool.com/reach

10 Genel uyarılar

10.1 Bluetooth® hakkında bilgi

Akünün Bluetooth® üzerinden Festool Work uygulamasına bağlandığı ve korumalı bağlantı yetkilendirildiği andan itibaren akü otomatik olarak Festool Work uygulamasına bağlanır. Akü daha sonra Bluetooth® üzerinden düzenli olarak aletin ve akünün durum bilgisini (ID, çalışma durumu vb.) gönderir. Bluetooth® markası ve logoları Bluetooth SIG, Inc.'nın tescilli markalarıdır

Türkçe

ve TTS Tooltechnic Systems AG & Co. KG ve Festool tarafından lisanslı olarak kullanılmaktadır.

10.2 Veri korumasına yönelik bilgiler

Cihazda makine ve işletim verilerinin otomatik kaydı için bir çip mevcuttur. Kaydedilen verilerde doğrudan kişi referansı bulunmaz.

Bu veriler özel aletler aracılığıyla te-massız şekilde okunabilir ve Festool ta-rafından sadece hata diyagnozu, onarım ve garanti işlemleri, kalite iyileştirmesi veya cihazın geliştirilmesi amaçlarıyla kullanılır. Bunun ötesinde bir veri kullanımı müşteri izni olmadan gerçekleş-mez.
