BP 18 Li I - 배터리 FESTOOL - 무료 사용 설명서

제품 유형	무선 공구용 배터리
브랜드	Festool
모델	BP 18 Li I (여러 버전: 3.1 Ergo I, 3.1 Cl, 5.2 ASI, 6.2 ASI, 4.0 HPC-ASI)
정격 전압	18 V
용량(모델에 따라)	3.1 Ah / 4.0 Ah / 5.2 Ah / 6.2 Ah
무게(모델에 따라)	0.4 kg ~ 0.7 kg
기술	리튬이온(Li-ion)
주요 기능	용량 표시, 블루투스® 표시기, Festool Work 앱 연결, 호환 가능한 진공 청소기 자동 시작
충전 온도 범위	0 °C ~ +55 °C
사용 및 보관 온도 범위	-10 °C ~ +50 °C
보호	열, 화재, 물, 단락, 과방전 보호
관리	접점을 깨끗하게 유지하고 통풍구를 막지 마십시오.
인증	EU, FCC(Class B), ISED Canada
보증	Festool 애프터 서비스 문의
재활용	생활 폐기물과 함께 버리지 말고 수거 장소에 폐기하십시오.

자주 묻는 질문 - BP 18 Li I FESTOOL

Festool BP 18 Li I 배터리는 어떻게 충전하나요?

Festool이 권장하는 충전기만 사용하십시오(설명서의 그림 참조). 배터리는 수명을 줄이지 않고 언제든지 충전할 수 있습니다. 첫 사용 전에 완전히 충전하십시오. 부분적으로 충전된 상태로 제공됩니다.

배터리 충전 상태는 어떻게 확인하나요?

용량 표시 버튼[1-1]을 누르십시오. 용량 표시[1-2]가 충전 상태를 나타냅니다: LED 3개 점등 = 75~100%, LED 2개 = 50~75%, LED 1개 = 25~50%, LED 1개 깜빡임 = 10~25%(충전 권장).

배터리 사용 시간은 얼마나 되나요?

사용 시간은 용량(3.1Ah~6.2Ah)과 사용 공구에 따라 다릅니다. 충전 후 사용 시간이 현저히 짧아지면 배터리가 노후되었으므로 교체해야 합니다.

이 배터리는 모든 Festool 공구와 호환되나요?

설명서에 표시된 Festool 무선 공구 및 충전기와 호환됩니다(그림 참조). 위험한 과부하를 방지하기 위해 다른 기기와 함께 사용하지 마십시오.

블루투스®를 통해 배터리를 진공 청소기에 어떻게 연결하나요?

진공 청소기의 자동 모드를 활성화하십시오. 배터리의 용량 표시가 꺼져 있는지 확인하십시오. 진공 청소기 또는 리모컨의 연결 버튼을 한 번 누르십시오. 수신 모듈의 LED가 파란색으로 깜빡입니다. 무선 공구를 켜면 진공 청소기가 자동으로 시작됩니다.

배터리가 더 이상 작동하지 않으면 어떻게 해야 하나요?

배터리에서 냄새, 비정상적인 열, 변색 또는 변형이 있으면 즉시 사용을 중단하십시오. 공인된 Festool 애프터 서비스 센터(www.festool.fr/services)에 문의하십시오.

배터리를 장기 보관하려면 어떻게 해야 하나요?

가능하면 서늘한 곳(5°C~25°C)과 건조한 곳(습도 <80%)에 보관하십시오. 여름에는 차 안에 두지 마십시오. 허용 온도 범위는 -10°C~+50°C입니다.

배터리의 주요 안전 기호는 무엇인가요?

기호에는 사용 설명서 읽기, 생활 폐기물과 함께 버리지 말 것, 재활용 가능, 온도 범위, 열/연기 차단, 물 보호가 포함됩니다.

사용한 배터리는 어떻게 폐기하나요?

생활 폐기물과 함께 버리지 마십시오. 완전히 방전시킨 후 극을 테이프로 절연하고 수거 장소(매장 또는 재활용 센터)에 폐기하십시오. 현지 규정을 따르십시오. 자세한 정보: www.festool.fr/recycling.

추운 날씨에도 배터리를 사용할 수 있나요?

예, -10°C~+50°C 범위에서 사용 가능합니다. 단, 충전은 0°C~55°C에서만 가능합니다. 추운 날씨에는 성능이 일시적으로 저하될 수 있습니다.

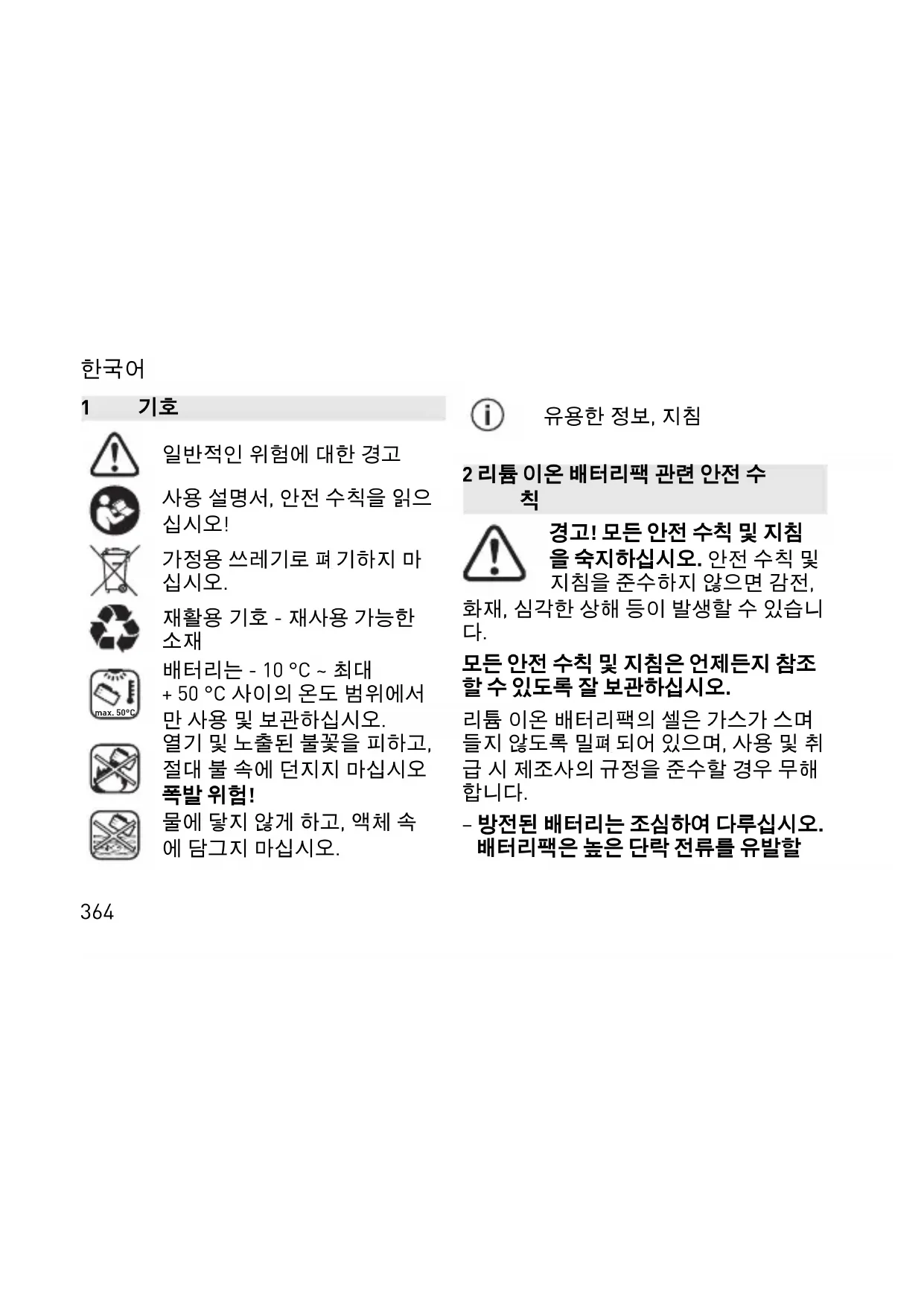

사용 설명서 BP 18 Li I FESTOOL

사용 설명서,안전 수칙을 읽으 십시오!

가정용 쓰레기로 퍼 기하지 마십시오.

재활용 기호 - 재사용 가능한 소재

배터리는 - 10 °C \~ 최대

+50℃사이의 온도 범위에서 만사용 및 보관하십시오.

열기 및 노출된 불꽃을 피하고, 절대 불 속에 던지지 마십시오 폭발 위험!

물에 닿지 않게 하고, 액체 속에 담그지 마십시오.

i 유용한 정보, 지침

2 리튬 이온 배터리팩 관련 안전 수 칙

경고! 모든 안전 수칙 및 지침을 숙지하십시오. 안전 수칙 및 지침을 준수하지 않으면 감전,

화재, 심각한 상해 등이 발생할 수 있습니다.

모든 안전 수칙 및 지침은 언제든지 참조 할 수 있도록 잘 보관하십시오.

리튬 이온 배터리팩의 셀은 가스가 스며 들지 않도록 밀펴되어 있으며,사용 및 취 급 시 제조사의 규정을 준수할 경우 무해 합니다.

-방전된 배터리는 조심하여 다루십시오. 배터리팩은 높은 단락 전류를 유발할

한국어

수 있으므로 위험 요인으로 구분됩니다. 리튬 이온 배터리팩이 걸으로 방전된 것처럼 보이더라도 완전히 방전되는 일은 절대 없습니다.
- 물리적 충격/영향을 피하십시오. 충격을 주거나 물체가 유입되면 배터리가 손상될 수 있습니다. 이로 인해 배터리 팩에서 누설, 열 발생, 연기 발생, 점화 또는 폭발이 일어날 수 있습니다.
-사용하지 않는 배터리팩은 접점 교락을 유발할 수 있는 금속 물체(예:못,스크 류,열쇠,클립 등)로부터 멀리 두십시오.배터리 접점 사이에서 단락이 발생하면 연소 또는 화재가 일어날 수 있습니다.
-배터리팩이 직사광선 및 화기 등으로 인해 과열되지 않게 하십시오.배터리가 130°C를 넘는 화기 및 온도에 노출되면 폭발할 수 있습니다.

-배터리팩을 열지 마십시오.배터리팩을 열거나 변경하면 예방책이 손상될 수 있습니다.이로 인해 배터리팩에서 열발생,연기 발생,점화 또는 폭발이 일어날 수 있습니다.
-배터리팩을(소금)물또는음료등의액체에 담그지 마십시오.액체에 닿으면배터리팩이 손상될 수 있습니다. 이로인해 배터리팩에서 열 발생,연기 발생,점화 또는 폭발이 일어날 수 있습니다.배터리팩을 더 이상 사용하지 말고 공인된 Festool 고객 서비스 센터에 문의하십시오.
-배터리팩을 충전할 때는 제조사에서 추천한 충전기만 사용하십시오(그림 참조). 다른 배터리팩과 함께 사용할 경우, 배터리팩에 적합하지 않은 충전기를 사용하면 화재의 위험이 있습니다.

한국어

-리튬 이온 배터리팩에 화재가 발생한 경우 절대로 물을 이용해 진압하지 마십시오! 모래 또는 방화용 모포를 사용 하십시오.
-배터리팩이 손상되었거나 올바르지 않게 사용하면 증기가 발생할 수 있습니다. 이 증기는 호흡기 자극을 유발할 수 있습니다. 환기를 통해 신선한 공기를 씨고, 문제가 있는 경우 의사에게 상담 받으십시오.
-배터리팩은 Festool 장비만 결합해서 사용하십시오. 그래야만 배터리팩이 위험하게 과부하되는 일이 방지됩니다. 다른 제조사 장비를 사용할 경우 부상을 입거나 화재가 발생할 수 있습니다.
-배터리팩을 올바르게 사용하지 않으면 배터리액이 새어나올 수 있습니다. 홀 러나온 액체와의 접촉을 피하십시오.

의도치 않게 배터리액과 접촉한 경우 물로 씻어내십시오. 배터리액이 눈에 들어간 경우, 의사의 진료를 받으십시오. 배터리액이 신체에 묻으면 피부 장애나 화상이 발생할 수 있습니다.

-배터리팩에 결합이 있는 경우 액체가 흘러나와 인접한 물건이 젖을 수 있습니다. 해당 부품을 점검하십시오. 흘러 나온 액체가 마른 화장지에 스며들게 한 후 물로 충분히 형구어 이를 닦아내십시오. 보호장갑을 착용하여 피부에 닫지 않게 하십시오. 필요에 따라 부품을 교체하십시오.

- 손상되거나 개조된 배터리팩은 사용하지 마십시오. 손상되거나 개조된 배터리팩은 예상치 못한 특성으로 화재 또는 폭발을 일으키거나 부상을 유발할 수 있습니다.

한국어

• 손상된 배터리팩은 사용하지 마십시오. 냄새, 과열, 변색 또는 변형 등 배터리팩이 비정상적인 특성을 보일 경우 즉시사용을 중단해야 합니다. 계속 작동할 경우 배터리팩에서 열 및 연기가 발생하거나 불이 붙고 폭발할 수 있습니다.
  -배터리팩을 열거나, 눌러 부러뜨리지 말고, (80°C 넘게) 과열되거나 화재가 발생하지 않게 하십시오. 잘못 사용할 경우 연소 및 화재의 위험이 있습니다. 제조사 지침을 준수하십시오.

3 기술자료

배터리 BP 18 Li
주파수 2402 Mhz -	2480 Mhz
등가 등방성 복사전력(EIRP)	< 10 dBm

무게
BP 18 Li 3.1 Ergo I 0.4 kg
BP 18 Li 3.1 Cl 0.4 kg
BP 18 Li 5.2 ASI 0.7 kg
BP 18 Li 6.2 ASI 0.7 kg
BP 18 Li 4.0 HPC-ASI 0.6 kg

기타 기술 자료는 배터리팩의 명판을 참조하십시오.

한국어

4기본 용도

배터리팩은 Festool 충전 공구 및 명시된 Festool 충전기와 함께 사용할 수 있습니다(그림 참조).

배터리팩을 통해 이동식 집진기의 전원을 자동으로 켜고 끌 수 있습니다.

5 공구 구성 요소

[1-1] 용량 표시계 버튼
[1-2] 용량 표시계
[1-3] 블루투스® 디스플레이
[1-4] 환기 구멍(BP 18 Li ... ASI의 경우만)
[1-5] 배터리팩 분리용 버튼

사용 설명서의 전반부에 이와 관련된 그림*이 나와 있습니다.

*그림은 원래 제품과 차이가 있을 수 있습니다.

6 작동

주의

부상 위험, 이동식 집진기의 예상지 못한 작동

▶이동식 집진기를 이용해 작업할 경우, 그 전에 항상 이동식 집진기에 어떤 배터리팩이 연결되어 있는지 확인 하십시오.

해당 무선 설비는 운용 중 전파혼신 가능성이 있음.

6.1 배터리팩 취급 방법 관련 지침

① 배터리팩은 일부만 총전되어 공급됩니다. 배터리팩의 전출력을 활용하려면, 사용하기 전에 배터리팩을 총전기에 넣고 완전하게 총전시키십시오.

한국어

배터리팩은 수명 단축 없이 언제든 충전할 수 있습니다. 충전을 중단해도 배터리 팩은 손상되지 않습니다.

전동 공구가 자동으로 꺼진 후에는 전원 스위치를 계속 누르지 마십시오.배터리팩이 손상될 수 있습니다.

배터리팩에는 온도 감시 장치가 장착되어 있으며, 0 °C \~ 55 °C 사이의 온도 범위에서만 총전이 허용됩니다. 이를 통해 배터리의 수명이 오래 유지할 수 있습니다.

- 배터리팩은 최대한 시원하고(5 °C \~ 25 °C) 건조한 상태로(습도 < 80%) 보관 하십시오.

-예를 들어 여름철에 배터리팩을 자동차 안에 두지 마십시오.

• 총전 후 작동 시간이 현저하게 짧아졌다면, 이는 배터리팩이다 소모되어 교체해야 함을 나타냅니다.
  -폐기처리 관련 지침에 유의하십시오.

6.2 용량 표시계

용량 표시계 [1-2]는 용량 표시계 버튼 [1-1]을 누르면 배터리팩의 충전 상태를 보여줍니다.

*권장사항: 계속 사용하기 전에 배터리 팩을 총전하십시오.

한국어

6.3 블루투스® 기능

용량 표시계 외에도 블루투스® 표시 창 [1-3]이 있어 배터리팩의 연결 상태를 보여줍니다.

청색 연속 점등

충전 전동 공구가 작동 중이고, 블루투스®를 통해 이동식 집진기가 연결되어 있거나 배터리팩이 모바일 단말기에 연결되어 있습니다.

청색 맥동 방식의 움직임

배터리팩은 모바일 단말기에 연결할 준비가 되어 있습니다(예: 소프트웨어 업데이트).

배터리팩은 충전 전동 공구와 함께 사용할 때 장착된 이동식 집진

기를 자동으로 전환하기 위해 블루투스®를 사용합니다.

이동식 집진기에 배터리팩 연결하기

i 이동식 집진기는 한 대의 총전 전 동 공구만 동시에 연결할 수 있습니다.
(i) 처음에 배터리팩을 통해 이동식 집진기의 전원을 캨 경우, 연결된 배터리팩은 이동식 집진기와의 연결이 일시적으로 끊어집니다. 이후에 배터리팩을 다시 연결할 수 있습니다.

▶ 이동식 집진기의 자동 모드를 활성화 시키십시오(이동식 집진기 사용자 설명서 참조).

▶ 총전 전동 공구가 이미 작동 중이었다 면, 연결할 수 있도록 배터리팩의 용량

한국어

표시계가 꺼져 있는지 확인하십시오 (특수한 경우 수 초 정도 소요될 수 있음).

▶ 이동식 집진기 또는 리모컨의 연결 버튼을 한번 누르십시오.
추가 장착 수신 모듈의 LED가 느리게 회전하며 청색으로 깜박이고, 이동식 집진기는 60초 동안 연결 가능한 상태를 유지합니다.
▶ 총전 전동 공구의 전원을 켜십시오. 이동식 집진기가 작동되기 시작하고, 이동식 집진기를 수동으로 끄기 전까지 배터리팩은 연결된 상태로 유지됩니다.

① 두 번째 배터리팩이 이동식 집진기에 연결되면, 처음 연결했던 배터리팩은 분리됩니다.

이동식 집진기의 전원 켜기/끄기

배터리팩 및 이동식 집진기가 연결된 후에는 총전 전동 공구 사용 시 이동식 집진기가 자동으로 함께 작동되기 시작합니다.

① 배터리팩을 통해 이동식 집진기의 전원을 끄 경우, 최대 15초까지 더 작동될 수 있습니다.

▶ 총전 전동 공구의 전원 스위치를 눌러 이동식 집진기의 전원을 켜십시오.
▶ 총전 전동 공구의 전원 스위치에서 손을 떼어 이동식 집진기의 전원을 끄십시오.

이동식 집진기에서 배터리팩 분리하기

배터리팩과 이동식 집진기를 분리하려면, 다음과 같이 작업을 진행하십시오.

-이동식 집진기에 전기가 흐르지 않도록 전환하기

한국어

-충전기에배터리팩 끼우기
-이동식 집진기에 다른 배터리팩 연결하기

모바일 단말기 연결하기

Festool Work 앱을 통해 배터리팩을 모바일 단말기에 연결하십시오(예: 소프트웨어 업데이트를 위해).

▶ 블루투스® 표시창 [1-3]이 청색 맥동 움직임을 보일 때까지 용량 표시계 버튼 [1-1]을 누르십시오.
배터리팩은 60초 동안 연결 가능한 상태를 유지합니다.
▶ 안전한 연결 확인을 위해 Festool Work 앱에서 제시되는 내용을 따르십시오.

7 유지보수 및 관리

▶ 배터리팩의 연결 접점이 더러워지지 않게 하십시오.
▶배터리팩의 환기 구멍 [1-4]을 열어 두십시오. 그렇지 않으면 기능이 제한될 수 있습니다.
▶ 배터리팩이 더 이상 작동되지 않으면, 공인된 Festool 고객 서비스 센터에 문의하십시오. (www.festool.com/service)

8 운반

함께 공급되는 리튬 이온 배터리팩은 위험물 규정의 요건을 준수합니다. 사용자는 운반하기 전에 현지 규정에 대해 알고 있어야 합니다. 제3자(예: 항공 운반 또는 운송 회사)를 통한 운송 시 특수 요건에 유의하십시오. 운송물 준비 시 위험물 전

한국어

문가의 상담을 받아야 합니다. 배터리팩은 손상되지 않은 상태에서만 운송하십시오. 운송 시 현지 규정에 유의하십시오. 경우에 따라 그 외 국가별 규정에 유의하십시오.

9 환경

사용을 마쳤거나 결함이 있는 배터리팩은 방전시킨 후, 단락 방지 처리를 하고 (예: 접착 테이프를 사용해서 전극을 절연시키는 방법), 퍼 제품으로부터 분리시킨 후에 퍼 기업체로 반환하십시오(유효 규정 준수).

배터리팩은 이와 같이 분류된 후 재활용됩니다.

유럽 국가의 경우만: 배터리 및 촉전지에 관한 유럽 가이드라인 및 국가법 이행에 따라 소모된 배터리팩/배터리는 분리 수거 후 환경 보호법에 따라 재활용해야 합니다.

규정에 따라 펴기 처리할 수 있는 수거업체에 관한 정보는 아래

www.festool.co.kr/recycling 정보를 참고하십시오.

REACH 규정 관련 정보: www.festool.kr/reach

10일반 지침

10.1 블루투스®

배터리팩이 블루투스®를 통해 Festool Work 앱에 연결되고 안전한 연결이 확인되는 즉시, 배터리팩은 이 시점 이후 자동으로 Festool Work 앱에 연결됩니다. 배터리팩은 이후 블루투스®를 통해 공구 장비 및 배터리팩의 상태 정보

한국어

(ID, 작동 상태 등)를 주기적으로 전송합니다.

블루투스® 워드 마크와 로고는

Bluetooth SIG, Inc.의 등록 상표이며, 이상표는 허가하에 TTS Tooltechnic

Systems AG & Co. KG와, 따라서 페스톱에 의해 사용됩니다.

10.2데이터 보호 관련 정보

해당 공구는 공구 데이터 및 작동 데이터 자동 저장을 위한 칩이 포함되어 있습니까다. 저장된 데이터에 직접적인 개인 정보는 포함되어 있지 않습니다.

해당 데이터는 특수 장치를 이용하여 비접촉 방식으로 판독 가능하며, Festool에서 기기의 고장 진단, 수리 및 보증 처리와 품질 개선 또는 후속 개발 용도로만 사용할 수 있습니다. 고객의 명문상 동의 없이는 이러한 용도 외에 다른 목적으로 데이터를 활용할 수 없습니다.

11 문의

경기도 의왕시 맑은내길 67,

501-2호(오전동,에이엘티지식

산업센터)

(우) 16071

전화:02-6022-6740

ALT Center A 5F, Malgeunnae-gil 67

Uiwang-si, Gyeonggi-do

16071

phone: [phone]

fax: [phone]

팩스: 02-6022-6799

http://www.festool.co.kr

http://www.festool.co.kr
