Toote tüüp	Nurgalõike siin
Kaubamärk	Festool
Mudel	FSK 670
Lõikepikkus (materjali paksusel 50 mm)	670 mm
Kaldlõigete ulatus	-60° kuni +60°
Kaal	1,64 kg
Materjal	Alumiinium
Ühilduvus	Festool ketassaeed
Peamised funktsioonid	Sirged lõiked, kaldlõiked, sae automaatne tagasitõmbumine
Kinnitussüsteem	Kiirkinnitus, klamber
Killukaitse	Sisseehitatud, enne esimest kasutamist sälkida
Pendelkaitsekate	Jah, avaneb ja sulgub automaatselt
Reguleeritav piirik	Jah, nurgaskaalaga
Juhtimisvahemiku reguleerimine	Kahe reguleerimisnupu abil
Ettenähtud kasutus	Puidu ja paneelide saagimine
Hooldus ja puhastus	Regulaarselt puhastada suruõhu või pintsliga
Varuosad	Ainult Festool originaalvaruosad
Remonditavus	Müügijärgne teenindus tootja või volitatud töökodade kaudu
Ohutus	Kaitsekate, hoiatused, kahe käega hoidmine

Korduma kippuvad küsimused - FSK 670 FESTOOL

Kuidas kinnitada saag nurgalõike siinile FSK 670?

Suruge saag lõikesuunas siinile. Saag haakub liugurisse ja kiirkinnitusseade lukustub saagimislaua taha. Lahutamiseks lükake saag veidi ette, keerake kiirkinnitus ettepoole ja eemaldage saag tagant.

Mis on FSK 670 maksimaalne lõikepikkus?

Maksimaalne lõikepikkus on 670 mm materjali paksusel 50 mm.

Kuidas reguleerida kaldlõike nurka?

Keerake reguleeritava piiriku pöördnupp lahti, reguleerige nurk skaala abil, seejärel keerake nupp kinni. Reguleerimisvahemik on -60° kuni +60°.

Kas ma saan kasutada siini FSK 670 teiste saagimarkidega?

Siin FSK 670 on loodud spetsiaalselt Festooli ketassaele. Kasutamine teiste markidega ei ole soovitatav ja võib ohustada turvalisust.

Kuidas hooldada pendelkaitsekatet?

Veenduge, et see saab alati vabalt ja takistamatult sulguda. Puhastage regulaarselt katte ümbrust suruõhu või pintsliga, et eemaldada tolm ja laastud.

Millised on riskid lõikessiini kasutamisel?

Riskid: kokkupuude saelehega, tagasilöök lehe kinnijäämisel, prahi lend. Järgige alati ohutusjuhiseid, hoidke saagi kahe käega ja kinnitage siin klamberiga.

Kuidas teha esimest kasutamist?

Enne esimest kasutamist sälkige killukaitse, asetades saag siini tagumisse otsa, seadistage maksimaalne lõikesügavus, käivitage saag ja saagige aeglaselt killukaitse kogu pikkuses.

Kust osta varuosi FSK 670 jaoks?

Kasutage ainult originaalseid Festooli varuosi. Saate neid tellida veebilehelt www.festool.fr/services või volitatud edasimüüja kaudu.

Mis on siini FSK 670 kaal?

Nurgalõike siini FSK 670 kaal on 1,64 kg.

Kuidas pärast kasutamist saagi õigesti hoiustada?

Pärast lõikamist lülitage saag välja, asetage see hoiustamisasendisse (pendelkaitsekate sulgub automaatselt), eemaldage klamber, seejärel tõstke siin üles. Ärge kunagi pange saagi maha, kui leht on ligipääsetav.

KASUTUSJUHEND FSK 670 FESTOOL

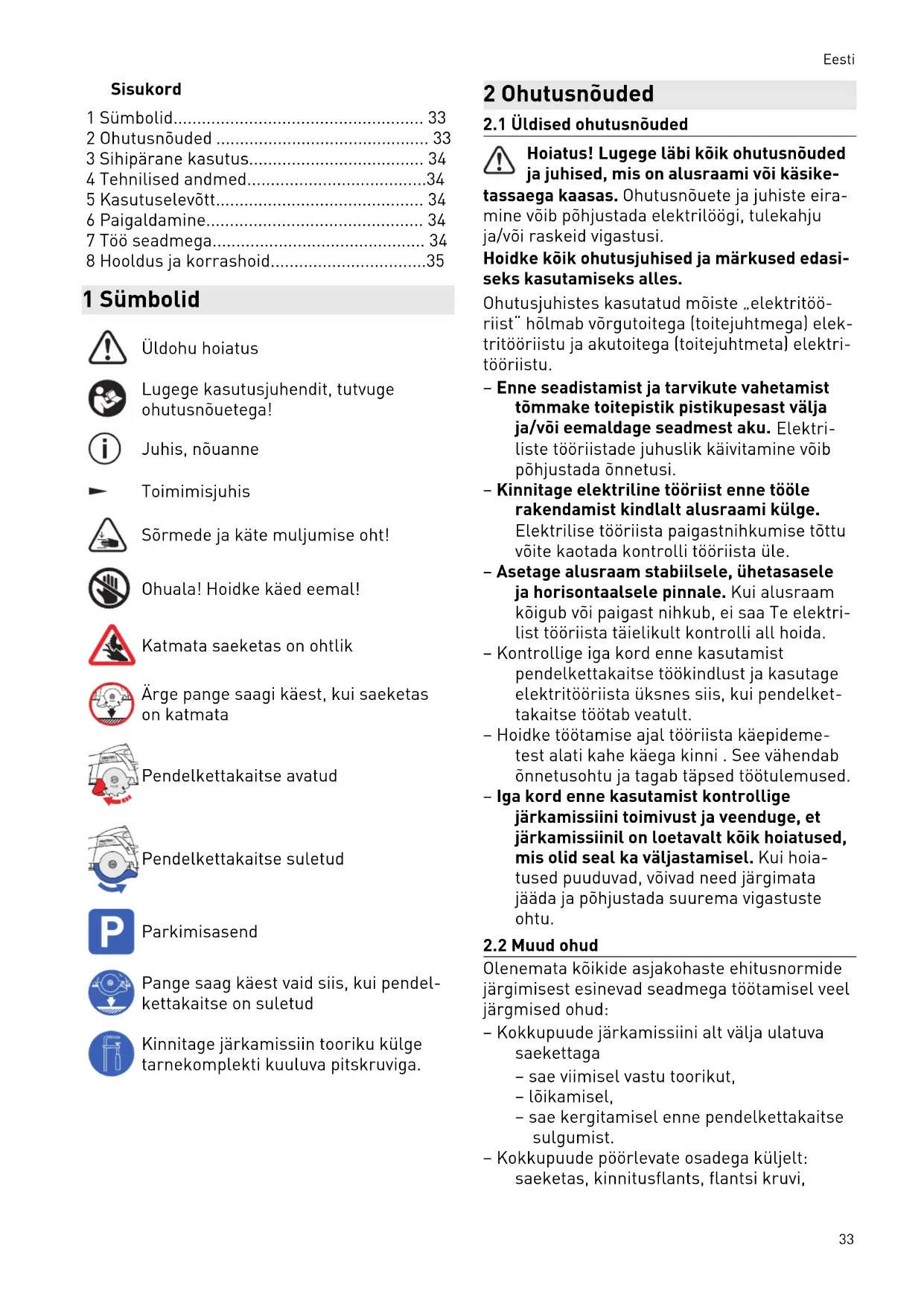

1 Sümbolid.... 33
2 Ohutusnõuded 33
3 Sihipärane kasutus.... 34
4 Tehnilised andmed....34
5 Kasutuselevõtt.... 34
6 Paigaldamine.... 34
7 Töö seadmega.... 34
8 Hooldus ja korrashoid....35

1 Sümbolid

Üldohu hoiatus

Lugege kasutusjuhendit, tutvuge ohutusnõuetega!

Juhis, nõuanne

Toimimisjuhis

Sõrmede ja käte muljumise oht!

Ohuala! Hoidke käed eemal!

Katmata saeketas on ohtlik

Ärge pange saagi käest, kui saeketas on katmata

Pendelkettakaitse avatud

Pendelkettakaitse suletud

Parkimisasend

Pange saag käest vaid siis, kui pendel-kettakaitse on suletud

Kinnitage järkamissiin tooriku külge tarnekomplekti kuuluva pitskruviga.

2 Ohutusnõuded

2.1 Üldised ohutusnõuded

Hoiatus! Lugege läbi kõik ohutusnõuded ja juhised, mis on alusraami või käsike-

tassaega kaasas. Ohutusnõuete ja juhiste eira- mine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja märkused edasi-seks kasutamiseks alles.

Ohutusjuhistes kasutatud mõiste „elektritööriist“ hölmab võrgutoitega (toitejuhtmega) elektritööriistu ja akutoitega (toitejuhtmeta) elektritööriistu.

- Enne seadistamist ja tarvikute vahetamist tömmake toitepistik pistikupesast välja ja/või eemaldage seadmest aku. Elektri-liste tööriistade juhuslik käivitamine võib põhjustada õnnetusi.

- Kinnitage elektriline tööriist enne tööle rakendamist kindlalt alusraami külge. Elektrilise tööriista paigastnihkumise töttu võite kaotada kontrolli tööriista üle.

- Asetage alusraam stabiilsele, ühetasasele ja horisontaalsele pinnale. Kui alusraam köigub või paigast nihkub, ei saa Te elektri-list tööriista täielikult kontrolli all hoida.

- Kontrollige iga kord enne kasutamist pendelkettakaitse töökindlust ja kasutage elektritööriista üksnes siis, kui pendelket-takaitse töötab veatult.

- Hoidke töötamise ajal tööriista käepideme- test alati kahe käega kinni. See vähendab önnetusohtu ja tagab täpsed töötulemused.

- Iga kord enne kasutamist kontrollige järkamissiini toimivust ja veenduge, et järkamissiinil on loetavalt köik hoiatused, mis olid seal ka väljastamisel. Kui hoia-tused puuduvad, võivad need järgimata jääda ja põhjustada suurema vigastuste ohtu.

2.2 Muud ohud

Olenemata köikide asjakohaste ehitusnormide järgimisest esinevad seadmega töötamisel veel järgmised ohud:

- Kokkupuude järkamissiini alt välja ulatuva saekettaga - sae viimisel vastu toorikut, - lõikamisel, - sae kergitamisel enne pendelkettakaitse sulgumist.

- Kokkupuude pöörlevate osadega küljelt: saeketas, kinnitusflants, flantsi kruvi,

Eesti

• tööriista tagasilöök toorikus kinnikiilumise korral,
• kokkupuude elektripinge all olevate osadega, kui korpus on avatud ja toitepistikut ei ole pistikupesast eemaldatud,
  – tooriku küljest murduvate osakeste eema-lepaiskumine,
  – defektsete tarvikute küljest murduvate osakeste eemalepaiskumine,
• müra,
• tolm.

3 Sihipärane kasutus

Järkamissiin on ette nähtud puidu ja plaatmaterjalide saagimiseks.

See võimaldab teha täpseid ja puhtaid lõikeid, eelkõige nurgalõikeid saab ühesuguse täpsusega teha korduvalt. Pärast saagimist liigub saag automaatselt tagasi lähteasendisse.

Seda elektrilist tööriista tohivad kasutada ainult asjaomase kvalifikatsiooniga või asjaomase koolituse läbinud isikud.

Mittesihipärase kasutamise korral vastutab kasutaja.

4 Tehnilised andmed

Järkamis-siin	FSK 250 FSK 420 FSK 670
Lõike-pikkus (kui materjali paksus on 50 mm)	250 mm 420 mm 670 mm
Nurga-lõiked	-45° - +60°	-60° - +60°	-60° - +60°
Kaal 0,97 kg 1,25 kg 1,64 kg

5 Kasutuselevõtt

Enne esmakordset kasutamist tehke sisselõige rebenemisvastasesse kaitsesse [1-1]:

▶ Asetage saag kogu juhttallaga järkamissiini tagumisele otsale,
▶ Viige saag enne saeketta vahetamist 0°-asendisse ja reguleerige välja maksimaalne lõikesügavus,
▶ Lülitage saag sisse.
▶ Saagige laastukaitse aeglaselt ja ühtlaselt kogu pikkuses öigesse möõtu.
Laastukaitse serv ühtib nüüd lõikeservaga.

6 Paigaldamine

6.1 Sae ühendamine järkamissiiniga

• Lükake saag saagimissuunas järkamissiinile.
  Saag haakub liugdetaili [1-3].
  Kiirlukustus [1-2]riivistub saelaua taga.
  Saag on järkamissiiniga tugevasti ühendatud.

6.2 Sae eemaldamine järkamissiinilt

▶ Lükake saagi saagimissuunas kergelt ette.
▶ Keerake kiirsulgurit [1-2] ette.
▶ Tõmmake saagi saagimissuunale vastupidises suunas taha.

7 Töö seadmega

Iga kord enne kasutamist kontrollige järkamissiini tagasitõmbefunktsiooni ja vajaduse korral laske see parandada. Ärge kasutage seda, kui automaatne tagasitõmme ei toimi.

7.1 Sätted

• Avage pöördnupp reguleeritaval piirikul [2-1].
  ▶ Reguleerige välja nurk skaalal [2-3].
  ▶ Sulgege seadistatava piiriku [2-1] pöördnupp.
• Reguleerige välja sae lõikesügavus ja lõikenurk.
  ▶ Reguleerige järkamissiinil mölema seadistusklotsiga [2-2] saepingi juhtlõtk.
  Saag peab liikuma sujuvalt üle siini.

7.2 Saagimine

HOIATUS

Vigastuste oht

Katmata pöörlev saeketas

▶ Hoidke käed eemal lõikealast ja saekettast.
- Ärge viige käsi tooriku alla.
- Ärge hoidke toorikut käes ega põlve peal.
Järkamissiin tuleb enne tooriku saagimist kinnitada pitskruvi [3-1] või mõne muu kinnitusvahendi abil. See hoiab ära sae juhusliku üleskerkimise toorikult ja sellest tingitud saeketta vabanemise.

Kui saag või pendelkettakaitse ei lähe lähteasendisse (parkimisasendisse) tagasi, katkestage saagimine, eemaldage aku või tömmake võrgupistik pistikupesast välja. Kontrollige toimivust, vajaduse korral eemaldage kinnikii-lunud puidulaastud.

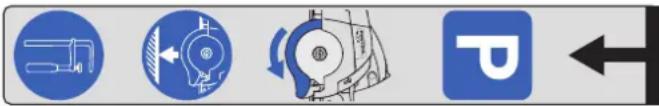

Sae parkimis- ja tööasend on järkamissiinil märgistatud järgmiselt:

Parkimisasend

Pendelkettakaitse suletud

Pendelkettakaitse avatud

▶ Paigutage seadistatav piirik [2-1] ja fiksee-ritud piirik tooriku vastu ja asetage järka-missiin toorikule.
▶ Kinnitage järkamissiin pitskruvi [3-1] või mõne muu kinnitusvahendi abil.
▶ Lülitage saag sisse.
▶ Lükake saagi saagimissuunas.
Pendelkettakaitse avaneb.
▶ Saagige soovitud tükk maha.
- Pärast saagimise lõpetamist lülitage saag välja.
▶ Tõmmake saag tagasi parkimisasendisse.
Pendelkettakaitse sulgub.
▶ Eemaldage pitskruvi.
▶ Tõstke järkamissiin toorikult maha.

Sae käestpanek

HOIATUS

Saag, mille saeketas on katmata, võib käest pannes tekitada vigastusi

• Ärge pange käest katmata saekettaga saagi
  ▶ Enne käestpanekut viige saag parkimisa-sendisse.

8 Hooldus ja korrashoid

Hooldus- ja parandustöid on

lubatud teha vaid tootja esindajal või volitatud hooldekeskustes. Lähima teenindustöökoja aadressi leiate: www.festool.ee/teenindus

Kasutada tohib üksnes Festooli originaalvaruosi! Tellimisnumbri leiate: www.festool.ee/teenindus

Seadme regulaarne puhastamine, eelkõige reguleerimisseadiste ja juhikute puhastamine on oluline tegur tööohutuse tagamiseks.

Pidage kinni järgmistest juhistest:

▶ Pendelkettakaitse peab saama alati vabalt liikuda ja iseseisvalt sulguda. Hoidke pendelkettakaitsme ümbrus alati puhas. Tolm ja laastud eemaldage suruõhuga või pintsliga.
