NOTENDAHANDBÓK FSK 670 FESTOOL

Þýðing notendahandbókar úr frummáli

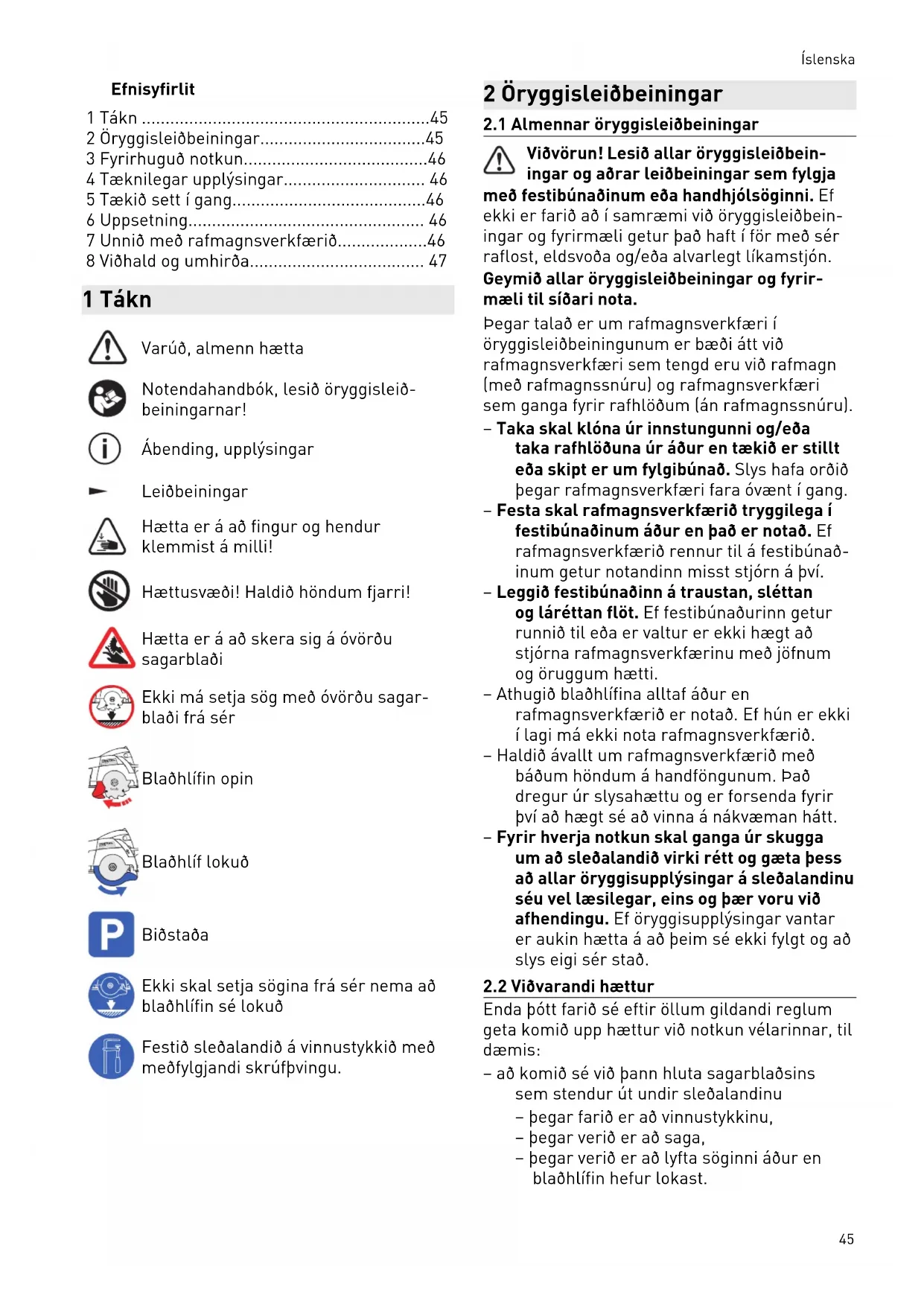

• 2 Öryggisleiðbeiningar p. 45
• 3 Fyrirhuguð notkun p. 46
• 4 Tæknilegar upplýsingar p. 46
• 5 Tækið sett í gang p. 46
• 6 Uppsetning p. 46
• 7 Unnið með rafmagnsverkfærið p. 46
• 8 Viðhald og umhirða 1 Tákn Varúð, almenn hætta Notendahandbók, lesið öryggisleið beiningarnar! Ábending, upplýsingar Leiðbeiningar Hætta er á að fingur og hendur klemmist á milli! Hættusvæði! Haldið höndum fjarri! Hætta er á að skera sig á óvörðu sagarblaði Ekki má setja sög með óvörðu sagar blaði frá sér HKC 55 EB www.fe p. 47

Blaðhlífin opin HKC 55 EB www.festool.com Blaðhlíf lokuð Biðstaða www.festool.com Ekki skal setja sögina frá sér nema að blaðhlífin sé lokuð Festið sleðalandið á vinnustykkið með meðfylgjandi skrúfþvingu. 2 Öryggisleiðbeiningar

2.1 Almennar öryggisleiðbeiningar

Viðvörun! Lesið allar öryggisleiðbein ingar og aðrar leiðbeiningar sem fylgja með festibúnaðinum eða handhjólsöginni. Ef ekki er farið að í samræmi við öryggisleiðbein ingar og fyrirmæli getur það haft í för með sér raflost, eldsvoða og/eða alvarlegt líkamstjón. Geymið allar öryggisleiðbeiningar og fyrir mæli til síðari nota. Þegar talað er um rafmagnsverkfæri í öryggisleiðbeiningunum er bæði átt við rafmagnsverkfæri sem tengd eru við rafmagn (með rafmagnssnúru) og rafmagnsverkfæri sem ganga fyrir rafhlöðum (án rafmagnssnúru). – Taka skal klóna úr innstungunni og/eða taka rafhlöðuna úr áður en tækið er stillt eða skipt er um fylgibúnað. Slys hafa orðið þegar rafmagnsverkfæri fara óvænt í gang. – Festa skal rafmagnsverkfærið tryggilega í festibúnaðinum áður en það er notað. Ef rafmagnsverkfærið rennur til á festibúnað inum getur notandinn misst stjórn á því. – Leggið festibúnaðinn á traustan, sléttan og láréttan flöt. Ef festibúnaðurinn getur runnið til eða er valtur er ekki hægt að stjórna rafmagnsverkfærinu með jöfnum og öruggum hætti. – Athugið blaðhlífina alltaf áður en rafmagnsverkfærið er notað. Ef hún er ekki í lagi má ekki nota rafmagnsverkfærið. – Haldið ávallt um rafmagnsverkfærið með báðum höndum á handföngunum. Það dregur úr slysahættu og er forsenda fyrir því að hægt sé að vinna á nákvæman hátt. – Fyrir hverja notkun skal ganga úr skugga um að sleðalandið virki rétt og gæta þess að allar öryggisupplýsingar á sleðalandinu séu vel læsilegar, eins og þær voru við afhendingu. Ef öryggisupplýsingar vantar er aukin hætta á að þeim sé ekki fylgt og að slys eigi sér stað.

2.2 Viðvarandi hættur

Enda þótt farið sé eftir öllum gildandi reglum geta komið upp hættur við notkun vélarinnar, til dæmis: – að komið sé við þann hluta sagarblaðsins sem stendur út undir sleðalandinu – þegar farið er að vinnustykkinu, – þegar verið er að saga, – þegar verið er að lyfta söginni áður en blaðhlífin hefur lokast. Íslenska 45– að komið sé við hluti sem snúast frá hlið: sagarblað, festikraga, kragabolta, – bakslag vélarinnar þegar hún festist í vinnustykkinu, – að komið sé við spennuhafa hluti þegar vélarhúsið er opið og rafmagnssnúran hefur ekki verið tekin úr sambandi, – að hlutar vinnustykkis þeytist frá, – að hlutar verkfæris þeytist frá ef verkfærið er skemmt, – hávaði, – rykmengun. 3 Fyrirhuguð notkun Sleðalandið er ætlað til að saga timbur og plötur. Það býður upp á nákvæma og hreinlega sögun og einkum er hægt að framkvæma vinkilskurð á einfaldan hátt sem hægt er að endurtaka nákvæmlega. Að sögun lokinni fer sögin sjálf krafa aftur í upphafsstöðu sína. Aðeins fagmenn eða þjálfaðir starfsmenn mega nota þetta rafmagnsverkfæri. Notandinn ber alla ábyrgð ef notkun er ekki með fyrirhuguðum hætti. 4 Tæknilegar upplýsingar Sleðaland FSK 250 FSK 420 FSK 670 Skurðar lengd (með 50 mm efnisþykkt) 250 mm 420 mm 670 mm Hornsk urður -45° - +60° -60° - +60° -60° - +60° Þyngd 0,97 kg 1,25 kg 1,64 kg 5 Tækið sett í gang Saga skal flísavörnina [1-1] til fyrir fyrstu notkun: ► Setjið sögina ásamt allri stýriplötunni á aftari enda sleðalandsins. ► Færið sögina í 0° stöðu og stillið á mestu skurðardýpt. ► Kveikið á söginni. ► Sagið flísavörnina rólega eftir endilöngu án þess að stoppa. Brún flísavarnarinnar passar þá nákvæmlega við skurðarbrúnina. 6 Uppsetning

6.1 Sögin tengd við sleðalandið

► Ýtið söginni upp á sleðalandið í sögunarátt. Sögin grípur í rennistykkið [1-3]. Hraðlæsingin [1-2] skorðast aftan við sagarborðið. Sögin hefur verið tengd og fest við sleðalandið.

6.2 Sögin losuð af sleðalandinu

► Ýtið söginni lítillega fram í sögunarátt. ► Snúið hraðlæsingunni [1-2] fram. ► Dragið sögina aftur í gagnstæða átt við sögunarátt. 7 Unnið með rafmagnsverkfærið Fyrir hverja notkun skal athuga hvort bakfærsla sleðalandsins virkar rétt og láta gera við hana ef þess þarf. Ekki má nota vélina ef sjálfvirka bakfærslan virkar ekki.

► Losið um snúningshnúðinn á stillanlega endastoppinu [2-1]. ► Stillið hornið á kvarðanum [2-3]. ► Herðið snúningshnúðinn á stillanlega enda stoppinu [2-1]. ► Stillið skurðardýptina og skurðarhornið á söginni. ► Stillið hlaup sagarborðsins á sleðalandinu með báðum stillikjöftunum [2-2]

Sögin verður að hreyfast greiðlega á landinu.

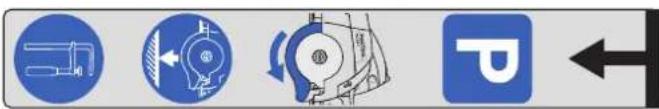

Slysahætta Óvarið sagarblað sem snýst ► Farið ekki með hendur inn á sögunar svæðið og að sagarblaðinu. ► Farið ekki með hendur undir vinnustykkið. ► Haldið ekki á vinnustykkinu með hönd unum eða yfir fótum. ► Áður en byrjað er að saga verður að festa sleðalandið á vinnustykkið með skrúfþv ingu [3-1] eða álíka spennibúnaði. Þannig er komið í veg fyrir að söginni sé lyft frá vinnustykkinu í ógáti og sagarblaðið verði því óvarið. Ef sögin eða blaðhlífin fer ekki aftur í upphafsstöðu (biðstöðu) skal hætta að saga, taka rafhlöðupakkann úr eða taka rafmagns snúruna úr sambandi. Prófið hvort allt virkar Íslenska 46sem skyldi og fjarlægið klemmdar tréflísar ef þess þarf. Bið- og vinnslustaða sagarinnar á sleðalandinu eru auðkenndar með eftirfarandi hætti: Biðstaða Blaðhlíf lokuð HKC 55 EB www. festool.co

ww.fes ol.com Vinnslustaða Blaðhlífin opin

Verklag við sögun ► Setjið stillanlega endastoppið [2-1] og fasta endastoppið upp að vinnustykkinu og setjið sleðalandið á. ► Festið sleðalandið á vinnustykkið með skrúfþvingu [3-1] eða álíka spennibúnaði. ► Kveikið á söginni. ► Ýtið söginni í sögunarátt. Blaðhlífin opnast. ► Sagið hlutann. ► Slökkvið á söginni þegar búið er að saga. ► Dragið sögina aftur í biðstöðu. Blaðhlífin lokast. ► Takið skrúfþvinguna af. ► Takið sleðalandið af vinnustykkinu. Sögin lögð niður

Slysahætta þegar sögin er lögð niður með óvörðu sagarblaði ► Aldrei má leggja sögina frá sér með óvörðu sagarblaði ► Færið sögina í biðstöðu áður en hún er lögð niður. 8 Viðhald og umhirða Notendaþjónusta og viðgerðir aðeins hjá framleiðanda eða þjón ustuverkstæðum. Finna má heimil isfang nálægt á: www.festool.com/ service Notið aðeins upprunalega varahluti frá Festool! Finna má pöntunar númer á: www.festool.com/service EKAT

Reglubundin þrif á vélinni, einkum á still ibúnaði og stýringum, eru mikilvægur öryggisþáttur. Gætið að eftirfarandi: ► Blaðhlífin á alltaf að geta hreyfst óhindrað og geta lokast sjálfkrafa. Haldið svæðinu umhverfis blaðhlífina ávallt hreinu. Blásið ryki og sagi burt með þrýstilofti eða hreinsið með pensli. Íslenska 47Sommario 1 Simboli.........................................................48 2 Avvertenze per la sicurezza........................48 3 Utilizzo conforme........................................ 49 4 Dati tecnici
