NOTENDAHANDBÓK FSK 250 FESTOOL

1 Tákn 45
2 Öryggisleiðbeiningar....45
3 Fyrirhuguð notkun....46
4 Tæknilegar upplýsingar.... 46
5 Tækið sett í gang....46
6 Uppsetning.... 46
7 Unnið með rafmagnsverkfærið......46
8 Viðhald og umhirða.... 47

1 Tákn

Varúð, almenn hætta

Notendahandbók, lesið öryggisleið-beiningarnar!

Ábending, upplýsingar

Leiðbeiningar

Hætta er á að fingur og hendur klemmist á milli!

Hættusvæði! Haldið höndum fjarri!

Hætta er á að skera sig á óvörðu sagarblaði

Ekki má setja sög með óvörðu sagarblaði frá sér

Blaôhlífin opin

Blaôhlíf lokuð

Biðstaða

Ekki skal setja sögina frá sér nema að blaðhlífin sé lokuð

Festið sleðalandið á vinnustykkið með meðfylgjandi skrúfpvingu.

2 Öryggisleiðbeiningar

2.1 Almennar öryggisleiðbeiningar

Viðvörun! Lesið allar öryggisleiðbeiningar og aðrar leiðbeiningar sem fylgja með festibúnaðinum eða handhjólsöginni. Ef ekki er farið að í samræmi við öryggisleiðbeiningar og fyrirmæli getur það haft í för með sér raflost, eldsvoða og/eða alvarlegt líkamstjón. Geymið allar öryggisleiðbeiningar og fyrirmæli til síðari nota.

Pegar talað er um rafmagnsverkfæri í öryggisleiðbeiningunum er bæði átt við rafmagnsverkfæri sem tengd eru við rafmagn (með rafmagnssnúru) og rafmagnsverkfæri sem ganga fyrir rafhlöðum (án rafmagnssnúru).

• Taka skal klóna úr innstungunni og/eða taka rafhlöðuna úr áður en tækið er stillt eða skipt er um fylgibúnað. Slys hafa orðið pegar rafmagnsverkfæri fara óvænt í gang.
• Festa skal rafmagnsverkfærið tryggilega í festibúnaðinum áður en það er notað. Ef rafmagnsverkfærið rennur til á festibúnaðinum getur notandinn misst stjórn á því.
• Leggið festibúnaðinn á traustan, sléttan og láréttan flöt. Ef festibúnaðurinn getur runnið til eða er valtur er ekki hægt að stjórna rafmagnsverkfærinu með jöfnum og öruggum hætti.
• Athugið blaðhlífina alltaf áður en rafmagnsverkfærið er notað. Ef hún er ekki í lagi má ekki nota rafmagnsverkfærið.
• Haldið ávallt um rafmagnsverkfærið með báðum höndum á handföngunum. Það dregur úr slysahættu og er forsenda fyrir pví að hægt sé að vinna á nákvæman hátt.
• Fyrir hverja notkun skal ganga úr skugga um að sleðalandið virki rétt og gæta þess að allar öryggisupplýsingar á sleðalandinu séu vel læsilegar, eins og þær voru við afhendingu. Ef öryggisupplýsingar vantar er aukin hætta á að þeim sé ekki fylgt og að slys eigi sér stað.

2.2 Viðvarandi hættur

Enda pótt farið sé eftir öllum gildandi reglum geta komið upp hættur við notkun vélarinnar, til dæmis:

- að komið sé við þann hluta sagarblaðsins sem stendur út undir sleðalandinu

• pegar farið er að vinnustykkinu,
• pegar verið er að saga,
• pegar verið er að lyfta söginni áður en blaðhlífin hefur lokast.

Íslenska

• að komið sé við hluti sem snúast frá hlið: sagarblað, festikraga, kragabolta,
• bakslag vélarinnar pegar hún festist í vinnustykkinu,
• að komið sé við spennuhafa hluti pegar vélarhúsið er opið og rafmagnssnúran hefur ekki verið tekin úr sambandi,
• að hlutar vinnustykkis peytist frá,
• að hlutar verkfæris peytist frá ef verkfærið er skemmt,
• hávaði,
• rykmengun.

3 Fyrirhuguð notkun

Sleðalandið er ætlað til að saga timbur og plötur.

Pað býður upp á nákvæma og hreinlega sögun og einkum er hægt að framkvæma vinkilskurð á einfaldan hátt sem hægt er að endurtaka nákvæmlega. Að sögun lokinni fer sögin sjálf-krafa aftur í upphafsstöðu sína.

Aðeins fagmenn eða þjálfaðir starfsmenn mega nota þetta rafmagnsverkfæri.

Notandinn ber alla ábyrgð ef notkun er ekki með fyrirhuguðum hætti.

4 Tæknilegar upplýsingar

Sleðaland FSK 250 FSK 420 FSK 670
Skurðar-lengd (með 50 mm efnispykkt)	250 mm 420 mm 670 mm
Hornsk-urður	-45° - +60°	-60° - +60°	-60° - +60°
Pyngd 0,97 kg 1,25 kg 1,64 kg

5 Tækið sett í gang

Saga skal flísavörnina [1-1] til fyrir fyrstu notkun:

• Setjið sögina ásamt allri stýriplötunni á aftari enda sleðalandsins.
  ▶ Færið sögina í 0° stöðu og stillið á mestu skurðardýpt.
  ▶ Kveikið á söginni.
  ▶ Sagiò flísavörnina rólega eftir endilöngu án pess að stoppa.

Brún flísavarnarinnar passar pá nákvæmlega við skurðarbrúnina.

6 Uppsetning

6.1 Sögin tengd við sleðalandið

• Ýtið söginni upp á sleðalandið í sögunarátt. Sögin grípur í rennistykkið [1-3].
  Hraðlæsingin [1-2] skorðast aftan við sagarborðið.
  Sögin hefur verið tengd og fest við sleðalandid.

6.2 Sögin losuð af sleðalandinu

▶ Ýtið söginni lítillega fram í sögunarátt.
▶ Snúið hraðlæsingunni [1-2] fram.
- Dragið sögina aftur í gagnstæða átt við sögunarátt.

7 Unnið með rafmagnsverkfærið

Fyrir hverja notkun skal athuga hvort bakfærsla sleðalandsins virkar rétt og

láta gera við hana ef pess parf. Ekki má nota vélina ef sjálfvirka bakfærslan virkar ekki.

7.1 Stillingar

▶ Losiò um snúningshnúðinn á stillanlega endastoppinu [2-1].
▶ Stillið hornið á kvarðanum [2-3].
▶ Herðið snúningshnúðinn á stillanlega enda- stoppinu [2-1].
- Stillið skurðardýptina og skurðarhornið á söginni.
▶ Stillið hlaup sagarborðsins á sleðalandinu með báðum stillikjöftunum [2-2].
Sögin verður að hreyfast greiðlega á landinu.

7.2 Sagað

VIDVÖRUN

Slysahætta

Óvarið sagarblað sem snýst

Farið ekki með hendur inn á sögunar- svæðið og að sagarblaðinu.
▶ Farið ekki með hendur undir vinnustykkið.
▶ Haldið ekki á vinnustykkinu með höndunum eða yfir fótum.
- Àður en byrjað er að saga verður að festa sleðalandið á vinnustykkið með skrúfþv- ingu [3-1] eða álíka spennibúnaði. Pannig er komið í veg fyrir að söginni sé lyft frá vinnustykkinu í ógáti og sagarblaðið verði því óvarið.

Ef sögin eða blaðhlífin fer ekki aftur í upphafsstöðu (biðstöðu) skal hætta að saga, taka rafhlöðupakkann úr eða taka rafmagnssnúruna úr sambandi. Prófið hvort allt virkar

sem skyldi og fjarlægið klemmdar tréflísar ef pess parf.

Bið- og vinnslustaða sagarinnar á sleðalandinu eru auðkenndar með eftirfarandi hætti:

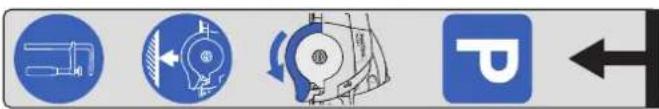

Biðstaða

Blaôhlíf lokuð

• Setjið stillanlega endastoppið [2-1] og fasta endastoppið upp að vinnustykkinu og setjið sleðalandið á.
  ▶ Festið sleðalandið á vinnustykkið með skrúfpvingu [3-1] eða álíka spennibúnaði.
  ▶ Kveikið á söginni.
  ▶ Ýtið söginni í sögunarátt.

Blaðhlífin opnast.

▶ Sagið hlutann.
▶ Slökkvið á söginni pegar búið er að saga.
► Dragið sögina aftur í biðstöðu.

Blaðhlífin lokast.

▶ Takið skrúfpvinguna af.
▶ Takið sleðalandið af vinnustykkinu.

Sögin lögð niður

VIDVÖRUN

Slysahætta pegar sögin er lögð niður með óvörðu sagarblaði

• Aldrei má leggja sögina frá sér með óvöròu sagarblaði
  ▶ Færið sögina í biðstöðu áður en hún er lögð niður.

8 Viðhald og umhirða

Notendapjónusta og viðgerðir aðeins hjá framleiðanda eða þjón- ustuverkstæðum. Finna má heimil- isfang nálægt á: www.festool.com/ service

Notið aðeins upprunalega varahluti frá Festool! Finna má pöntunar-númer á: www.festool.com/service

Reglubundin prif á vélinni, einkum á still- ibúnaði og stýringum, eru mikilvægur öryggispáttur.

Gætið að eftirfarandi:

- Blaôhlífin á alltaf að geta hreyfst óhindrað og geta lokast sjálfkrafa. Haldið svæðinu umhverfis blaôhlífina ávallt hreinu. Blásið ryki og sagi burt með þrýstilofti eða hreinsið með pensli.
