| 제품 유형 | 마이터 절단 레일 |
| 브랜드 | Festool |
| 모델 | FSK 250 |
| 절단 길이 | 250mm (재료 두께 50mm 기준) |
| 베벨 절단 범위 | -45° ~ +60° |
| 무게 | 0.97kg |
| 전원 | 무전원 (전동 톱 액세서리) |
| 주요 기능 | 목재 및 패널 정밀 절단, 조절 가능한 마이터 절단, 톱 자동 복귀, 펜듈럼 보호 커버 |
| 안전 | 펜듈럼 보호 커버, 클램프 고정, 안전 지침 포함 |
| 유지 관리 | 조정 및 가이드 장치 정기 청소, 펜듈럼 보호 커버 청결 유지, 압축 공기 또는 브러시로 먼지 및 칩 제거 |
| 예비 부품 | 오리지널 Festool 부품만 사용, 제조사 또는 공인 서비스 센터에서 수리 |
| 일반 정보 | 96페이지 사용 설명서, 여러 언어 제공 |
| 적합 사용 | 목재 및 패널 절단 |
| 사용 가능한 조정 | 각도 조정 가능 스톱, 조정 가능한 가이드 플레이, 톱의 절단 깊이 조절 가능 |
| 제공 액세서리 | 공작물 고정용 클램프 |
자주 묻는 질문 - FSK 250 FESTOOL
사용자 질문 FSK 250 FESTOOL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 사용자 안내서 무료 PDF 형식! 매뉴얼 찾기 FSK 250 - FESTOOL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. FSK 250 브랜드 FESTOOL.
사용 설명서 FSK 250 FESTOOL

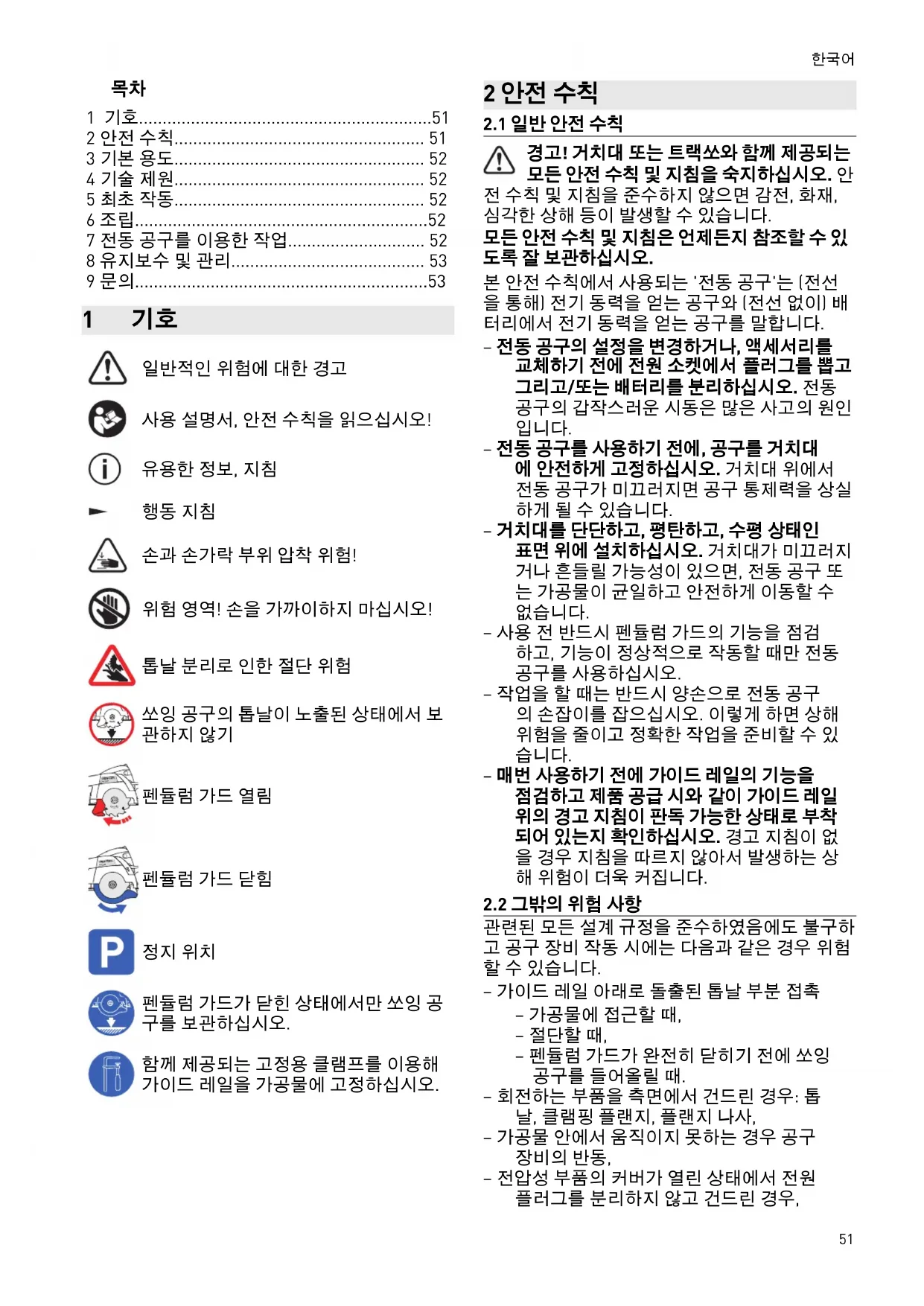

1 기호....51
2 안전 수칙....51
3기본용도....52
4기술제원 52
5 최초 작동.... 52
6 조립....52
7 전동 공구를 이용한 작업....52
8 유지보수 및 관리.... 53
9 문의....53
1 기호
일반적인 위험에 대한 경고
사용 설명서,안전 수칙을 읽으십시오!
유용한 정보,지침
행동 지침
손과 손가락 부위 압착 위험!
위험 영역! 손을 가까이하지 마십시오!
톱날 분리로 인한 절단 위험
쓰잉 공구의 톓날이 노출된 상태에서 보관하지 않기
펜둘럼 가드 열림
펜둘럼 가드 닫힘
정지 위치
펜둘럼 가드가 닫힌 상태에서만 쏘잉 공 구를 보관하십시오.
함께 제공되는 고정용 클램프를 이용해 가이드 레일을 가공물에 고정하십시오.
2안전 수칙
2.1 일반 안전 수칙
경고! 거치대 또는 트랙쓰와 함께 제공되는 모든 안전 수칙 및 지침을 숙지하십시오. 안
전 수칙 및 지침을 준수하지 않으면 감전, 화재, 심각한 상해 등이 발생할 수 있습니다.
모든 안전 수칙 및 지침은 언제든지 참조할 수 있도록 잘 보관하십시오.
본 안전 수칙에서 사용되는 '전동 공구'는 (전선을 통해) 전기 동력을 얻는 공구와 (전선 없이) 배터리에서 전기 동력을 얻는 공구를 말합니다.
- 전동 공구의 설정을 변경하거나, 액세서리를 교체하기 전에 전원 소켓에서 플러그를 뽑고 그리고/또는 배터리를 분리하십시오. 전동 공구의 갑작스러운 시동은 많은 사고의 원인 입니다.
- 전동 공구를 사용하기 전에, 공구를 거치대 에 안전하게 고정하십시오. 거치대 위에서 전동 공구가 미끄러지면 공구 통제력을 상실 하게 될 수 있습니다.
- 거치대를 단단하고, 평탄하고, 수평 상태인 표면 위에 설치하십시오. 거치대가 미끄러지 거나 흔들릴 가능성이 있으면, 전동 공구 또는 가공물이 균일하고 안전하게 이동할 수 없습니다.
-사용 전 반드시 펜둘럼 가드의 기능을 점검 하고, 기능이 정상적으로 작동할 때만 전동 공구를 사용하십시오.
-작업을 할 때는 반드시 양손으로 전동 공구의 손잡이를 잡으십시오. 이렇게 하면 상해 위험을 줄이고 정확한 작업을 준비할 수 있습니다.
- 매번 사용하기 전에 가이드 레일의 기능을 점검하고 제품 공급 시와 같이 가이드 레일 위의 경고 지침이 판독 가능한 상태로 부착되어 있는지 확인하십시오. 경고 지침이 없을 경우 지침을 따르지 않아서 발생하는 상해 위험이 더욱 커집니다.
2.2그밖에 위험 사항
관련된 모든 설계 규정을 준수하였음에도 불구하고 공구 장비 작동 시에는 다음과 같은 경우 위험할 수 있습니다.
-가이드 레일 아래로 돌출된 톱날 부분 접촉
-가공물에 접근할 때,
-절단할때,
-펜둘럼 가드가 완전히 닫히기 전에 쏘잉 공구를 들어올릴 때.
-회전하는 부품을 측면에서 건드린 경우:톱날,클램핑 플랜지,플랜지 나사,
-가공물 안에서 움직이지 못하는 경우 공구
장비의 반동,
-전압성 부품의 커버가 열린 상태에서 전원
플러그를 분리하지 않고 건드린 경우,
한국어
-가공물 부재가 주변으로 날아감,
- 손상된 공구에서 가공물 부재가 주변으로 날아감,
-소음 발생
-분진 배출
3기본 용도
크로스 커팅 가이드 레일은 목재 및 패널재에 대한 톓 작업에 적합합니다.
이를 사용하면 정밀하고 깨끔한 절단이 가능하며, 특히 앱글 컷을 쉽고 반복 정확도를 높여 진행할 수 있습니다. 톔질을 마치면 톔이 자동으로 초기 위치로 복귀됩니다.
전동 공구는 전문 인력 또는 기능 인력만이 사용할 수 있습니다.
잘못된 사용으로 인한 책임은 사용자에게 있습니다.
4기술제원
| 크로스 컷팅가이드 레일 | FSK 250 FSK 420 FSK 670 |
| 절단 길이(자재 두께50 mm의 경우) | 250 mm 420 mm 670 mm |
| 앵글 컷 -45° +60° -60° +60° -60° +60° |
| 무게 0.97 kg 1.25 kg 1.64 kg |
5 최초 작동
첫 사용 전 스프린터 가드 [1-1] 절단하기:
▶ 쏘잉 공구를 전체 가이드 플레이트와 함께 가이드 레일 뒤쪽에 설치하십시오.
▶ 쏘잉 공구를 0° 위치로 놓은 뒤 최대 절단 깊 이를 설정하십시오.
▶ 쏘잉 공구의 전원을 켜십시오.
▶ 스프린터 가드의 전체 길이를 한 번에 절단하십시오.
스프린터 가드의 가장자리가 절단면과 정확하게 일치합니다.
6 조립
6.1 가이드 레일과 쏘잉 공구 연결하기
▶ 쏘잉 공구를 쏘잉 방향으로 가이드 레일 위에 밀어 넣으십시오.
쓰잉 공구가 슬라이딩 블록 [1-3]에 맞물립니다.
퀴 패스너 [1-2]가 쏘 테이블 뒤쪽에 맞물려 고정됩니다.
쓰잉 공구가 가이드 레일과 연결되었습니다.
6.2 가이드 레일에서 쏘잉 공구 분리하기
▶ 쏘잉 공구를 쏘잉 방향에 따라 앞쪽으로 가법게 미십시오.
▶ 퀴 패스너를 [1-2] 앞쪽으로 돌리십시오.
▶ 쏘잉 공구를 쏘잉 반대 방향에 따라 뒤쪽으로 빼내십시오.
7 전동 공구를 이용한 작업
사용 전 가이드 레일의 자동 복귀 기능을 점검하고 필요한 경우 수리하십시오. 자동 복귀 기능이 작동하지 않을 경우 절대로 사용하지 마십시오.
7.1 설정
▶ 조절 가능한 스토퍼 [2-1]의 회전 버튼을 여십시오.
▶ 스케일 [2-3] 각도를 설정하십시오.
▶ 조절 가능한 스토퍼 [2-1]의 회전 버튼을 닫으십시오.
▶ 쏘잉 공구의 절단 깊이 및 절단 각도를 설정 하십시오.
▶ 양쪽 조절 플레이트 [2-2]로 톱 테이블이 가이드 레일 위에서 가이드되는 간격을 조절하십시오.
쓰잉 공구가 레일 위에서 가법게 이동해야 합니다.
7.2 쏘잉 시스템
경고
부상 위험
노출된 상태로 회전하는 톱날
▶절단 영역 안쪽과 톱날 부분을 손으로 건드리지 마십시오.
▶가공물 아래쪽을 잡지 마십시오.
▶가공물을 손 안에 넣거나 다리 위에 놓고 고정하지 마십시오.
▶ 가이드 레일은 쏘잉 전에 고정용 클램프 [3-1] 또는 유사한 클램핑 공구를 이용해 가공물에 고정해야 합니다. 이렇게 해서 쏘잉 공구를 가공물에서 잘못 들어올리고 동시에 톨날이 노출되는 것을 방지할 수 있습니다.
쓰잉 공구 또는 펜둘럼 가드가 시작 위치(정지 위치)로 되돌아가지 않으면 쏘잉 과정을 중단하고 배터리팩을 제거하거나 전원 소켓의 플러그를 뽑으십시오. 기능을 점검하고 필요한 경우 끼인 나무 조각을 제거하십시오.

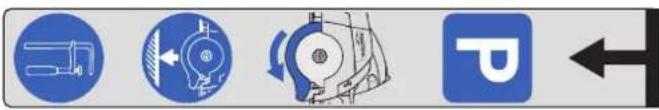

쓰잉 공구의 정지 위치 및 작동 위치는 다음과 같이 표시됩니다.
정지 위치
펜둘럼 가드 닫힘
▶ 조절 가능한 스토퍼 [2-1] 및 고정적인 스토퍼를 가공물에 대해 부착한 뒤 가이드 레일을 설치합니다.
▶ 가이드 레일을 고정용 클램프 [3-1] 또는 유사한 클램핑 공구를 이용해 가공물에 고정하십시오.
▶ 쏘잉 공구의 전원을 켜십시오.
▶ 쏘잉 공구를 쏘잉 방향으로 미십시오.
펜둘럼 가드가 열립니다.
▶ 섹션을 절단하십시오.
▶ 쏘잉 과정 후 쏘잉 공구의 전원을 끄십시오.
▶ 쏘잉 공구를 정지 위치로 보내십시오.
펜둘럼 가드가 닫합니다.
▶고정용 클램프를 제거하십시오.
▶가공물에서 가이드 레일을 분리하십시오.
쓰잉 공구 보관하기
경고
톱날이 노출된 상태에서 쏘잉 공구를 보관할 경우 상해 위험
▶절대로 쏘잉 공구의 톱날이 노출된 상태에서 보관하지 않기
▶ 쏘잉 공구를 보관하기 전에 정지 위치로 보내십시오.
9 문의
경기도 의왕시 맑은내길 67,501-2호
(오전동,에이엘티지식산업센터)
(우) 16071
전화: 02-6022-6740
팩스: 02-6022-6799
http://www.festool.co.kr
8 유지보수 및 관리
고객 서비스 및 수리 제조사 또는 서비스 센터에서만 정식 고객 서비스와 수리 서비스가 제공됩니다. 가까운 지점 주소: www.festool.co.kr/service
Festool의 정품 스페어 부품만 사용하 십시오. 주문 번호: www.festool.co.kr/service
공구 장비, 특히 조절 장치 및 가이드를 정기적으로 청소하는 것은 안전을 위해서 중요합니다.
다음 지침을 준수하십시오.
▶ 펜둘럼 가드는 항상 자유롭게 움직이고 저절로 닫힐 수 있어야 합니다. 펜둘럼 가드의 주변은 항상 깨끗하게 유지하십시오. 압축 공기나 슬을 이용하여 분진과 톱밥을 청소합니다.
ALT Center A 5F, Malgeunnae-gil 67
Uiwang-si, Gyeonggi-do
16071
phone: 02-6022-6740
fax: 02-6022-6799
http://www.festool.co.kr
