| Produkta veids | Slīpzāģa vadotne |
| Zīmols | Festool |
| Modelis | FSK 250 |
| Griešanas garums | 250 mm (materiāla biezumam 50 mm) |
| Slīpo griezumu diapazons | -45° līdz +60° |
| Svars | 0,97 kg |
| Barošana | Bez barošanas (piederums elektriskajam zāģim) |
| Galvenās funkcijas | Precīza koka un paneļu zāģēšana, regulējami slīpie griezumi, automātiska zāģa atgriešanās sākuma stāvoklī, svārstveida aizsargpārsegs |
| Drošība | Svārstveida aizsargpārsegs, stiprināšana ar skavu, iekļauti drošības norādījumi |
| Apkope | Regulāra regulēšanas un vadības ierīču tīrīšana, svārstveida aizsargpārsegs uzturēts tīrs, putekļu un skaidu noņemšana ar saspiestu gaisu vai otu |
| Rezerves daļas | Izmantot tikai oriģinālās Festool rezerves daļas, remonts veicams ražotājam vai pilnvarotām darbnīcām |
| Vispārīga informācija | 96 lappušu lietošanas instrukcija pieejama vairākās valodās |
| Atbilstoša lietošana | Koka un paneļu zāģēšana |
| Pieejamie iestatījumi | Regulējams leņķa atduris, regulējama vadotnes spēle, regulējams griešanas dziļums uz zāģa |
| Iekļautie piederumi | Skava stiprināšanai pie detaļas |
Bieži uzdotie jautājumi - FSK 250 FESTOOL
Lietotāju jautājumi par FSK 250 FESTOOL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Lietotāja rokasgrāmata PDF formātā bez maksas! Atrodiet savu rokasgrāmatu FSK 250 - FESTOOL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. FSK 250 zīmola FESTOOL.

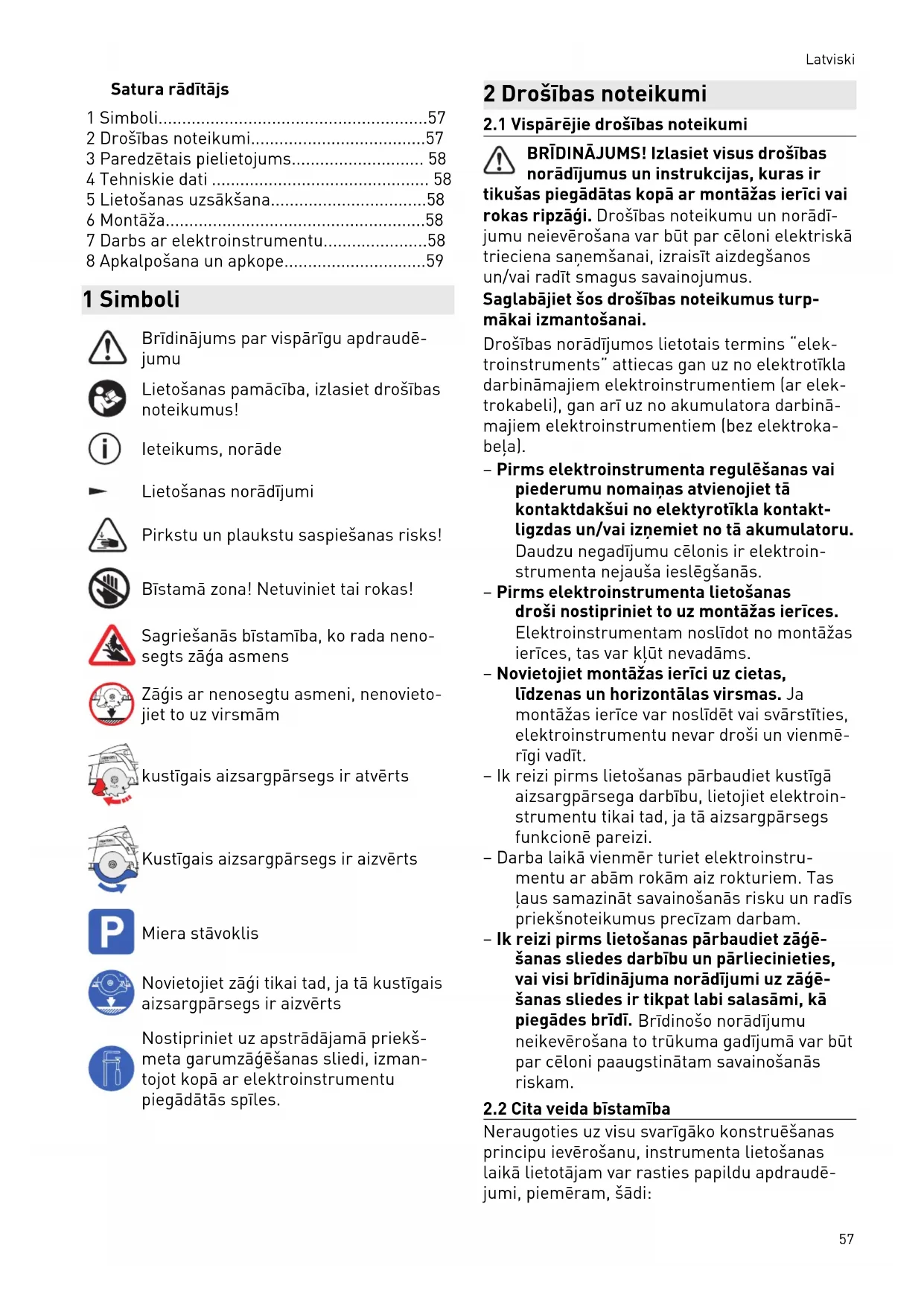

LIETOŠANAS INSTRUKCIJA FSK 250 FESTOOL
1 Simboli....57
2 Drošības noteikumi....57
3 Paredzētais pielietojums.... 58
4 Tehniskie dati 58
5 Lietošanas uzsākšana....58
6 Montāža....58
7 Darbs ar elektroinstrumentu....58
8 Apkalpošana un apkope....59
1 Simboli
Brīdinājums par vispārīgu apdraudē-jumu
Lietošanas pamācība, izlasiet drošības noteikumus!
leteikums, norāde
Lietošanas norādījumi
Pirkstu un plaukstu saspiešanas risks!
Bīstamā zona! Netuviniet tai rokas!
Sagriešanās bīstamība, ko rada neno-segts zāga asmens
Zāgis ar nenosegtu asmeni, nenovietojiet to uz virsmām
kustīgais aizsargpārsegs ir atvērts
Kustīgais aizsargpārsegs ir aizvērts
Miera stāvoklis
Novietojiet zāgi tikai tad, ja tā kustīgais aizsargpārsegs ir aizvērts
Nostipriniet uz apstrādājamā priekšmeta garumzāgēšanas sliedi, izman-tojot kopā ar elektroinstrumentu piegādātās spīles.
2 Drošības noteikumi
2.1 Vispārējie drošības noteikumi
BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas, kuras ir tikušas piegādātas kopā ar montāžas ierīci vai rokas ripzāgi. Drošības noteikumu un norādījumu neievērošana var būt par cēloni elektriskā trieciena saņemšanai, izraisīt aizdegšanos un/vai radīt smagus savainojumus.
Saglabājiet šos drošības noteikumus turp-mākai izmantošanai.
Drošības norādījumos lietotais termins “elektroinstruments” attiecas gan uz no elektrotikla darbināmajiem elektroinstrumentiem (ar elektrokabeli), gan arī uz no akumulatora darbināmajiem elektroinstrumentiem (bez elektrokabela).
- Pirms elektroinstrumenta regulēšanas vai piederumu nomaiņas atvienojiet tā kontaktdakšui no elektyrotīkla kontakt-ligzdas un/vai izņemiet no tā akumulatoru. Daudzu negadījumu cēlonis ir elektroin-strumenta nejauša ieslēgšanās.
- Pirms elektroinstrumenta lietošanas droši nostipriniet to uz montāžas ierīces. Elektroinstrumentam noslīdot no montāžas ierīces, tas var klūt nevadāms.
- Novietojiet montāžas ierīci uz cietas, līdzenas un horizontālas virsmas. Ja montāžas ierīce var noslīdēt vai svārstīties, elektroinstrumentu nevar droši un vienmērīgi vadīt.
- Ik reizi pirms lietošanas pārbaudiet kustīgā aizsargpārsega darbību, lietojiet elektroinstrumentu tikai tad, ja tā aizsargpārsegs funkcionē pareizi.
- Darba laikā vienmēr turiet elektroinstrumentu ar abām rokām aiz rokturiem. Tas Įaus samazināt savainošanās risku un radīs priekšnoteikumus precīzam darbam.
- Ik reizi pirms lietošanas pārbaudiet zāgēšanas sliedes darbību un pārliecinieties, vai visi brīdinājuma norādījumi uz zāgēšanas sliedes ir tikpat labi salasāmi, kā piegādes brīdī. Brīdinošo norādījumu neikevērošana to trūkuma gadījumā var būt par cēloni paaugstinātam savainošanās riskam.
2.2 Cita veida bīstamība
Neraugoties uz visu svarīgāko konstruēšanas principu ievērošanu, instrumenta lietošanas laikā lietotājam var rasties papildu apdraudē-jumi, piemēram, šādi:
Latviski
- pieskaroties zāga asmens memosegtajām daļām, kas izvirzās zem garumzāgēšanas sliedes,
- tuvinot zāga asmeni apstrādājamajam priekšmetam,
- veicot zāgēšanu,
- paceļot zāģi, pirms ir aizvēries kustīgais aizsargpārsegs,
- pieskaršanās elektroinstrumenta rotējo- šajām daļām no tā sāniem: pieskaršanās zāga asmenim, piespiedējpaplāksnei vai stiprinošajai skrūvei,
- atsitiena gadījumā, ko izraisa elektroinstrumenta asmens iestrēgšana apstrādāja-majā priekšmetā,
- pieskaršanās elektroinstrumenta sprie- gumnesošajām daļām, ja ir atvērts tā korpuss, bet tā kontaktdakša nav atvienota no elektrotīkla kontaktligzdas,
- saskaršanās ar prom lidojošajām apstrādā-jamā priekšmeta dalām,
- saskaršanās ar prom lidojošajām bojāta darbinstrumenta dalām,
- instrumenta radītā trokšņa iedarbība,
- veidojošos puteklu iedarbība.
3 Paredzētais pielietojums
Garumzāgēšanas sliede ir paredzēta koka un plākšņu materiālu zāgēšanai.
Tā ħauj veidot precīzus un līdzenus zāgējumus, un jo īpaši tā ħauj vienkārši un ar augstu atkārtojamību veidot leŋka zāgējumus. Pēc zāgēšanas beigām zāgis automātiski atgriežas sākuma stāvoklī.
Šo elektroinstrumentu drīkst lietot vienīgi speciālisti vai apmācītas personas.
Ja izstrādājums netiek lietots paredzētajā veidā, par sekām atbild lietotājs.
4 Tehniskie dati
| Garumzāgē-šanas sliede | FSK 250 | FSK 420 | FSK 670 |
| Zāgējuma garums (50 mm biezā materiālā) | 250 mm | 420 mm | 670 mm |
| Leņkzāgē-šana | -45° - +60° | -60° - +60° | -60° - +60° |
| Svars 0,97 kg | 1,25 kg | 1,64 kg |
5 Lietošanas uzsākšana
Pirms pirmās lietošanas reizes iezāgējiet pretplaisāšanas aizsargu [1-1]:
- uzstādiet zāgi kopā ar visu vadplāksni garumzāgēšanas sliedes aizmugurjā galā,
▶ pagrieziet zāgi 0° stāvoklī un iestatiet maksimālo zāgēšanas dzilumu,
▶ leslēdziet zāgi.
▶ Vienā paņēmienā lēni iezāgējiet pretplaisāšanas aizsargu visā tā garumā.
Līdz ar to pretplaisāšanas aizsarga mala precīzī atbilst zāgējuma malai.
6 Montāža
6.1 Zāga savienošana ar zāgēšanas sliedi
▶ Uzbīdiet zāgi uz zāgēšanas sliedes, pārvietojot to zāgēšanas virzienā.
Līdz ar to zāgis ievirzās slīdnī [1-3].
Zāgēšanas galda aizmugurē fiksējas ātrdarbīgais aizslēgs [1-2].
Līdz ar to zāgís ir cieši savienots ar zāgēšanas sliedi.
6.2 Zāga noņemšana no zāgēšanas sliedes
▶ Nedaudz pabīdiet zāgi uz priekšu zāgēšanas virzienā.
▶ Pagrieziet ātri atvienojamo aizslēgu [1-2] uz priekšu.
▶ Novelciet zāgi no zāgēšanas sliedes, pārvietojot to uz aizmuguri, pretēji zāgēšanas virzienam.
7 Darbs ar elektroinstrumentu
Ik reizi pirms instrumenta lietošanas pārbaudiet zāgēšanas sliedes atvilk-
šanas funkciju un, vajadzības gadījumā nodrošiniet nepieciešamo remontu. Nekādā gadījumā nelietojiet instrumentu, ja nedarbojas zāgēšanas sliedes automātiskās atvilkšanas funkcija.
7.1 Iestatijumi
▶ Atskrūvējiet regulējamās atdures [2-1] rokturi.
▶ lestatiet lenki atbilstoši nolasijumiem uz skalas [2-3].
▶ Pieskrūvējiet regulējamās atdures [2-1] rokturi.
▶ ieregulējiet zāgēšanas dzilumu un zāgēšanas lenki.
▶ lestatiet abas zāgēšanas sliedes regulēšanas spīles [2-2], noregulējiet zāgēšanas galda vadotnes spēli.
Zāgim jāpārvietojas nedaudz virs sliedes.
7.2 Zāgēšana
BRĪDINĀJUMS
Savainošanās bīstamība
Nenosegts, rotējošs zāga asmens
▶ Netuviniet rokas zāgēšanas vietai un zāga asmenim.
▶ Nenovietojiet rokas zem apstrādājamā priekšmeta.
▶ Neturiet apstrādājamo priekšmetu ar roku, nebalstiet to ar kāju.
▶ Pirms sāk zāgēt, ar skrūvspīlēm [3-1] vai līdzīgu nospriegošanas instrumentu pie apstrādājamā priekšmeta ir jānostiprina šķērsgriezuma lineāls. Tādējādi var novērst, ka zāgi nejauši noceļ no apstrādājamā priekšmeta un atsedz zāga asmeni.
Ja zāgis vai kustīgais aizsargpārsegs neat-griežas sākotnējā (miera) stāvoklī, pārtrauciet zāgēšanu un izņemiet no instrumenta akumulatora bloku vai izvelciet instrumenta kontakt-dakšu no elektrotīkla kontaktligzdas. Pārbau-diet aizsargpārsega funkcionēšanu, vajadzības gadījumā izvelciet iestrēgušās šķembas.
Zāga miera un darba stāvoklis ir apzīmēts uz garumzāgēšanas sliedes šādā veidā.
Miera stāvoklis
Kustīgais aizsargpārsegs ir aizvērts
Kustīgais aizsargpārsegs ir atvērts
- Atspiediet apstrādājamo priekšmetu pret kustīgo atduri [2-1] un nekustīgo atduri un uzlieciet zāgēšanas sliedi.
▶ Nostipriniet zāgēšanas sliedi uz apstrādā-jamā priekšmeta ar skrūvspīlēm [3-1] vai citu līdzīgu stiprināšanas ierīci.
▶ leslēdziet zāgi.
▶ Pārvietojiet zāga asmeni zāgēšanas virzienā.
Pie tam atveras kustīgais aizsargpārsegs.
▶ Atzāgējiet vajadzīgā garuma posmu.
▶ Pēc zāgēšanas beigām izslēdziet zāgi.
▶ Atvelciet zāgi atpakal miera stāvoklī.
Pie tam aizveras kustīgais aizsargpārsegs.
▶ Nonemiet skrūvspīles.
▶ Nonemiet zāgēšanas sliedi no apstrādājamā priekšmeta.
Zāga novietošana
BRĪDINĀJUMS
Savainošanās bīstamība, novietojot zāgi ar nenosegtu zāga asmeni
▶ Nekad nenovietojiet zāgi ar nenosegtu asmeni
- Pirms zāga novietošanas pārvietojiet to miera stāvoklī.
8 Apkalpošana un apkope
Klientu apkalpošana un remonts
tiek veikts vienīgi ražotāja uzņē-mumā vai servisa darbnīcās. Tuvākā servisa uzņēmuma adresi var atrast interneta vietnē: www.festool.lv/
apkalposana
Izmantojiet tikai oriğinālās Festool rezerves daļas! Šo daļu pasūtījuma numurus var atrast interneta vietnē: www.festool.lv/apkalposana
Svarīgs drošības faktors ir instrumenta regulāra tīrīšana, un jo īpaši, pārvieto-
šanas ierīču un vadotņu tīrīšana.
Nemiet vērā šādus norādījumus.
- Aizsargpārsegam brīvi jāpārvietojas un jāspēj patstāvīgi aizvērties. Uzturiet tīras virsmas kustīgā aizsargpārsega tuvumā. Puteklus un skaidas izpūtiet ar saspiestu gaisu vai iztīriet ar suku.
