FSK 250 - Guia de uso FESTOOL - Manual de utilização gratuito

Tipo de produto	Guia de corte de esquadria
Marca	Festool
Modelo	FSK 250
Comprimento de corte	250 mm (para uma espessura de material de 50 mm)
Faixa de cortes oblíquos	-45° a +60°
Peso	0,97 kg
Alimentação	Sem alimentação (acessório para serra elétrica portátil)
Funções principais	Corte preciso de madeira e painéis, cortes de esquadria ajustáveis, retorno automático da serra à posição inicial, cobertura de proteção pendular
Segurança	Cobertura de proteção pendular, fixação com grampo, instruções de segurança incluídas
Manutenção	Limpeza regular dos dispositivos de ajuste e guia, cobertura de proteção pendular mantida limpa, remover poeiras e cavacos com ar comprimido ou com uma escova
Peças de reposição	Utilizar apenas peças Festool originais, reparação pelo fabricante ou oficinas homologadas
Informações gerais	Manual de instruções de 96 páginas disponível em várias línguas
Utilização conforme	Corte de madeira e painéis
Ajustes disponíveis	Batente ajustável para o ângulo, folga de guia ajustável, profundidade de corte ajustável na serra
Acessórios fornecidos	Grampo para fixação na peça

Perguntas frequentes - FSK 250 FESTOOL

Como fixar a guia de corte de esquadria na peça?

Fixe a guia de corte de esquadria na peça com o grampo fornecido (ou uma ferramenta de aperto comparável) antes do corte para evitar qualquer levantamento acidental.

Como ajustar o ângulo de corte?

Afrouxe o botão rotativo no batente ajustável, ajuste o ângulo desejado com a graduação, e depois aperte o botão novamente.

Como conectar a serra à guia de corte de esquadria?

Empurre a serra no sentido de corte sobre a guia. A serra engata na peça deslizante e o dispositivo de fecho rápido trava atrás da mesa de serragem.

Como soltar a serra da guia de corte de esquadria?

Empurre ligeiramente a serra para a frente, gire o dispositivo de fecho rápido para a frente e, em seguida, retire a serra por trás no sentido contrário ao corte.

O que fazer se a cobertura de proteção pendular não fechar?

Interrompa imediatamente o corte, retire a bateria ou desligue o cabo de alimentação. Verifique as funções do aparelho e remova quaisquer lascas de madeira presas.

Quais são as instruções de segurança importantes?

Leia todas as instruções de segurança. Segure sempre a serra com as duas mãos pelas pegas. Fixe a guia com um grampo. Não coloque as mãos debaixo da peça. Nunca coloque a serra com a lâmina acessível.

Como limpar a guia de corte de esquadria?

Limpe regularmente os dispositivos de ajuste e guia. A cobertura de proteção pendular deve estar sempre limpa. Remova o pó e os cavacos com ar comprimido ou com uma escova.

Qual é o comprimento de corte máximo?

O comprimento de corte é de 250 mm para uma espessura de material de 50 mm.

Que tipos de materiais podem ser cortados?

A guia de corte de esquadria é projetada para o corte de madeira e painéis. Permite cortes precisos e limpos.

Onde encontrar peças de reposição?

Utilize apenas peças de reposição Festool originais. As referências estão disponíveis em www.festool.fr/services. As reparações devem ser efetuadas pelo fabricante ou por oficinas homologadas.

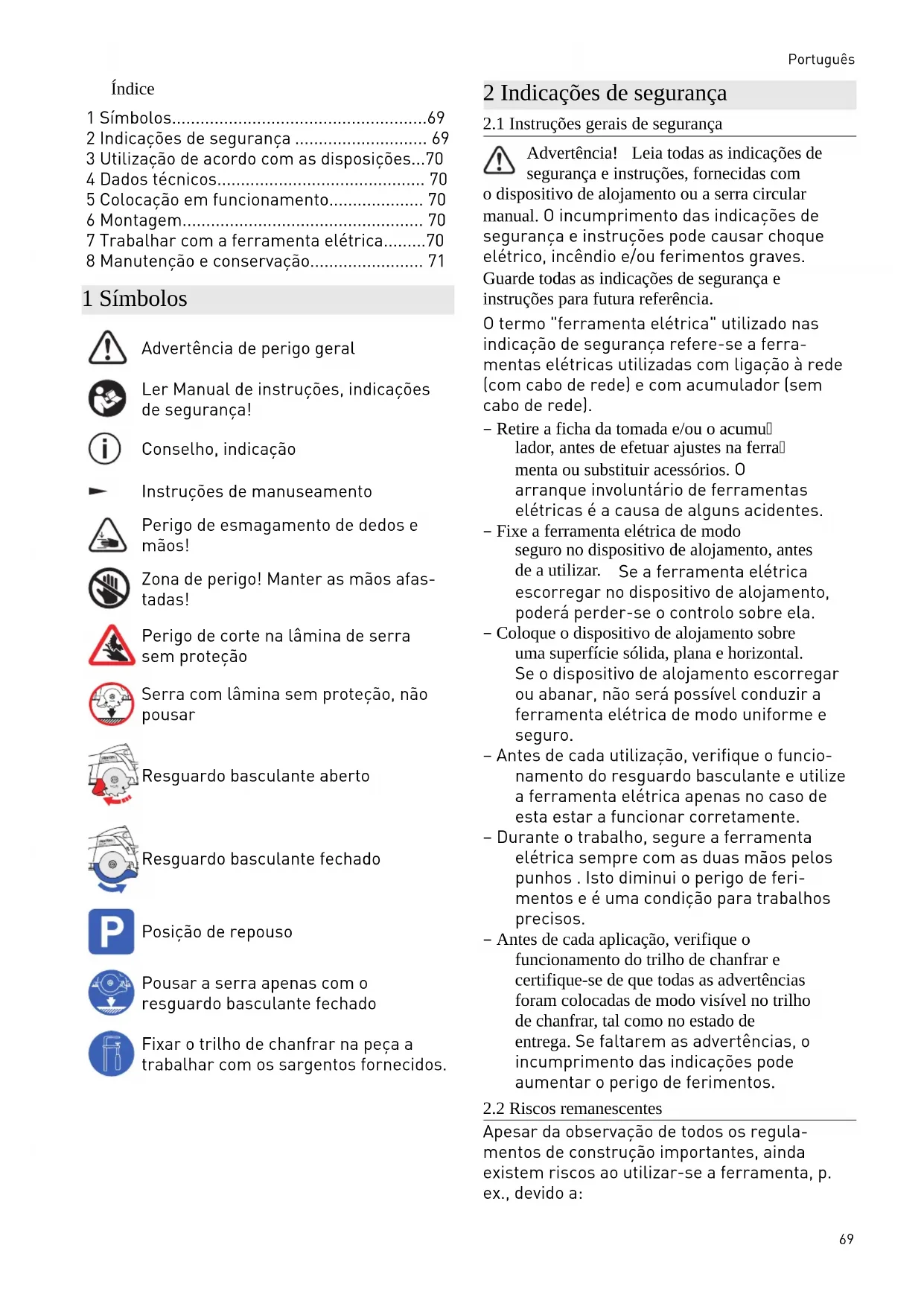

MANUAL DE UTILIZADOR FSK 250 FESTOOL

1 Símbolos....69
2 Indicações de segurança 69
3 Utilização de acordo com as disposições...70
4 Dados técnicos.... 70
5 Colocação em funcionamento.... 70
6 Montagem....70
7 Trabalhar com a ferramenta elétrica......70
8 Manutenção e conservação.... 71

1 Símbolos

Advertência de perigo geral

Ler Manual de instruções, indicações de segurança!

Conselho, indicação

Instruções de manuseamento

Perigo de esmagamento de dedos e mãos!

Zona de perigo! Manter as mãos afas-tadas!

Perigo de corte na lâmina de serra sem proteção

Serra com lâmina sem proteção, não pousar

Resguardo basculante aberto

Resguardo basculante fechado

Posição de repouso

Pousar a serra apenas com o resguardo basculante fechado

Fixar o trilho de chanfrar na peça a trabalhar com os sargentos fornecidos.

2 Indicações de segurança

2.1 Instruções gerais de segurança

Advertência! Leia todas as indicações de segurança e instruções, fornecidas com o dispositivo de alojamento ou a serra circular manual. O incumprimento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas indicação de segurança refere-se a ferramentas elétricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

• Retire a ficha da tomada e/ou o acumulador, antes de efetuar ajustes na ferra menta ou substituir acessórios. O arranque involuntário de ferramentas elétricas é a causa de alguns acidentes.
• Fixe a ferramenta elétrica de modo seguro no dispositivo de alojamento, antes de a utilizar. Se a ferramenta elétrica escorregar no dispositivo de alojamento, poderá perder-se o controlo sobre ela.
• Coloque o dispositivo de alojamento sobre uma superfície sólida, plana e horizontal. Se o dispositivo de alojamento escorregar ou abanar, não será possível conduzir a ferramenta elétrica de modo uniforme e seguro.
• Antes de cada utilização, verifique o funcionamento do resguardo basculante e utilize a ferramenta elétrica apenas no caso de esta estar a funcionar corretamente.
• Durante o trabalho, segure a ferramenta elétrica sempre com as duas mãos pelos punhos. Isto diminui o perigo de ferimentos e é uma condição para trabalhos precisos.
• Antes de cada aplicação, verifique o funcionamento do trilho de chanfrar e certifique-se de que todas as advertências foram colocadas de modo visível no trilho de chanfrar, tal como no estado de entrega. Se faltarem as advertências, o incumprimento das indicações pode aumentar o perigo de ferimentos.

2.2 Riscos remanescentes

Apesar da observação de todos os regula- mentos de construção importantes, ainda existem riscos ao utilizar-se a ferramenta, p. ex., devido a:

Português

• Tocar na parte saliente da lâmina de serra que se encontra por baixo do trilho de chanfrar
• ao aproximar-se da peça a trabalhar,
• ao cortar,
• ao levantar a serra antes do resguardo basculante ter fechado.
• contacto com as peças rotativas, de lado: lâmina de serra, flange de aperto, parafuso de flange,
• contragolpe da ferramenta ao encravar na peça a trabalhar,
• contacto com peças sob tensão com a carcaça aberta e a ficha de rede ligada,
• projeção de partes das peças a trabalhar,
• projeção de partes de ferramentas, no caso de ferramentas danificadas,
• emissão de ruídos,
• emissão de pós.

3 Utilização de acordo com as disposições

De acordo com as disposições, o trilho de chanfrar é adequado para serrar madeira e materiais em placa.

Este permite efetuar cortes precisos e limpos; especialmente, os cortes angulares podem ser executados de forma fácil e repetitiva. Após o processo de serração, a serra desloca-se automaticamente de volta para a posição inicial.

Esta ferramenta elétrica só pode ser utilizada por técnicos especializados ou pessoas com formação.

Em caso de utilização incorreta, a responsabilidade é do utilizador.

4 Dados técnicos

Trilho de chanfrar	FSK 250 FSK 420 FSK 670
Comprimento de corte (com 50 mm de espessura do material)	250 mm 420 mm 670 mm
Cortes angulares	-45° - +60°	-60° - +60°	-60° - +60°
Peso 0,97 kg 1,25 kg 1,64 kg

5 Colocação em funcionamento

Antes da primeira aplicação, serrar o para-farpas [1-1]:

▶ Colocar a serra, com a totalidade do batente-guia, na extremidade traseira do trilho de chanfrar,
▶ rodar a serra para a posição 0° e ajustar a profundidade máxima de corte,
▶ Ligar a serra.
▶ Fender lentamente o para-farpas a todo o comprimento, sem pousar.
A aresta do para-farpas corresponde agora exatamente à aresta de corte.

6 Montagem

6.1 Unir a serra ao trilho de chanfrar

• Empurrar a serra no sentido da serração, sobre o trilho de chanfrar.
  A serra intervém na peça deslizante [1-3].
  O fecho rápido [1-2] engata por trás da bancada de serra.

A serra está firmemente unida ao trilho de chanfrar.

6.2 Soltar a serra do trilho de chanfrar

• Empurrar ligeiramente a serra para a frente, no sentido da serração.
  ▶ Rodar o fecho rápido [1-2] para a frente.
• Puxar a serra para trás, no sentido contrário ao da serração.

7 Trabalhar com a ferramenta elétrica

Antes de cada aplicação, verificar a função de recolha do trilho de chanfrar

e, se necessário, mandar reparar. Nunca utilizar se a recolha automática não funcionar.

7.1 Ajustes

• Abrir o botão rotativo no batente ajustável [2-1].
  ▶ Ajustar o ângulo na escala [2-3] .
  ▶ Fechar o botão rotativo no batente ajustável [2-1].
  ▶ Ajustar a profundidade e o ângulo de corte na serra.
  ▶ Ajustar a folga da guia da bancada de serra no trilho de chanfrar, com ambas as mandíbulas de ajuste [2-2].

A serra deve mover-se facilmente sobre o trilho.

7.2 Serras

ADVERTÊNCIA

Perigo de ferimentos

Lâmina de serra rotativa sem proteção

• Não aproximar as mãos da zona de serrar e da lâmina de serra.
• Não colocar a mão por baixo da peça a trabalhar.
• Não segurar a peça a trabalhar com a mão ou sobre a perna.
• Antes de serrar, o trilho de chanfrar tem de ser fixo na peça a trabalhar através de um sargento [3-1] ou uma ferramenta de fixação equiparável. Desta forma é evitado um levantamento inadvertido da serra da peça a trabalhar e, com isso, a exposição da lâmina de serra.

Se a serra ou o resguardo basculante não voltar à posição inicial (posição de repouso), interromper o processo de serração, retirar a bateria ou a ficha de rede da tomada. Verificar as funcionalidades, remover as farpas de madeira eventualmente presas.

A posição de repouso e a posição de trabalho da serra no trilho de chanfrar estão assinaladas da seguinte forma:

Posição de repouso

Resguardo basculante fechado

Posição de trabalho

Resguardo basculante aberto

Processo de serração

▶ Colocar o batente ajustável [2-1] e o batente fixo contra a peça a trabalhar e apoiar o trilho de chanfrar.
- Fixar o trilho de chanfrar na peça a trabalhar com um sargento [3-1] ou ferramenta de fixação equiparável.
▶ Ligar a serra.
▶ Empurrar a serra no sentido da serração.
O resguardo basculante abre.
▶ Serrar a secção.
▶ Após o processo de serração, desligar a serra.
▶ Deslocar a serra para a posição de repouso.
O resguardo basculante fecha-se.

▶ Retirar o sargento.
▶ Levantar o trilho de chanfrar da peça a trabalhar.

\~Pousar a serra

ADVERTÊNCIA

Perigo de ferimentos ao pousar a serra com a lâmina de serra sem proteção

▶ Nunca pousar a serra com a lâmina de serra sem proteção
- Antes de pousar, colocar a serra na posição de repouso.

8 Manutenção e conservação

Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/serviço

Utilizar apenas peças sobresse-lentes originais da Festool! Referência em: www.festool.pt/serviço

A realização de uma limpeza regular da ferramenta, principalmente, dos dispositivos de ajuste e das guias, constitui um importante fator de segurança.

Observar as seguintes indicações:

▶ O resguardo basculante deve poder sempre mover-se livremente e fechar de modo independente. Manter sempre limpa a área em torno do resguardo basculante. Limpar a poeira e as limalhas, soprando com ar comprimido ou utilizando um pincel.
