Typ produktu	Vodicí lišta pro pokosové řezy
Značka	Festool
Model	FSK 250
Délka řezu	250 mm (při tloušťce materiálu 50 mm)
Rozsah pokosových řezů	-45° až +60°
Hmotnost	0,97 kg
Napájení	Bez napájení (příslušenství pro ruční elektrickou pilu)
Hlavní funkce	Přesné řezání dřeva a desek, nastavitelné pokosové řezy, automatický návrat pily do výchozí polohy, kyvný ochranný kryt
Bezpečnost	Kyvný ochranný kryt, upevnění pomocí svorky, přiložené bezpečnostní pokyny
Údržba	Pravidelné čištění nastavovacích a vodicích zařízení, kyvný ochranný kryt udržovat čistý, odstranění prachu a třísek stlačeným vzduchem nebo štětcem
Náhradní díly	Používejte pouze originální díly Festool, opravy prováděné výrobcem nebo autorizovanými servisy
Obecné informace	Návod k použití o 96 stranách k dispozici v několika jazycích
Použití v souladu s určením	Řezání dřeva a desek
Dostupná nastavení	Nastavitelný doraz pro úhel, nastavitelná vůle vedení, nastavitelná hloubka řezu na pile
Dodávané příslušenství	Svorka pro upevnění na obrobek

Často kladené otázky - FSK 250 FESTOOL

Jak upevnit vodicí lištu pro pokosové řezy na obrobek?

Upevněte vodicí lištu pro pokosové řezy na obrobek pomocí přiložené svorky (nebo obdobného upínacího nástroje) před řezáním, aby nedošlo k náhodnému nadzvednutí.

Jak nastavit úhel řezu?

Povolte otočný knoflík na nastavitelném dorazu, nastavte požadovaný úhel pomocí stupnice, poté knoflík znovu utáhněte.

Jak připojit pilu k vodicí liště pro pokosové řezy?

Zatlačte pilu ve směru řezu na lištu. Pila zapadne do posuvné části a rychlouzavírací zařízení se zablokuje za řezacím stolem.

Jak oddělit pilu od vodicí lišty pro pokosové řezy?

Mírně zatlačte pilu dopředu, otočte rychlouzavírací zařízení dopředu, poté pilu vyjměte zezadu proti směru řezu.

Co dělat, když se kyvný ochranný kryt nezavře?

Okamžitě přerušte řezání, vyjměte baterii nebo odpojte síťovou zástrčku. Zkontrolujte funkce zařízení a odstraňte případné zaseknuté třísky dřeva.

Jaká jsou důležitá bezpečnostní opatření?

Přečtěte si všechna bezpečnostní opatření. Vždy držte pilu oběma rukama za rukojeti. Upevněte lištu svorkou. Nedávejte ruce pod obrobek. Nikdy neodkládejte pilu s přístupným kotoučem.

Jak čistit vodicí lištu pro pokosové řezy?

Pravidelně čistěte nastavovací a vodicí zařízení. Kyvný ochranný kryt musí být vždy čistý. Odstraňujte prach a třísky stlačeným vzduchem nebo štětcem.

Jaká je maximální délka řezu?

Délka řezu je 250 mm při tloušťce materiálu 50 mm.

Jaké typy materiálů lze řezat?

Vodicí lišta pro pokosové řezy je určena pro řezání dřeva a desek. Umožňuje přesné a čisté řezy.

Kde najít náhradní díly?

Používejte pouze originální náhradní díly Festool. Reference jsou k dispozici na www.festool.fr/services. Opravy musí být prováděny výrobcem nebo autorizovanými servisy.

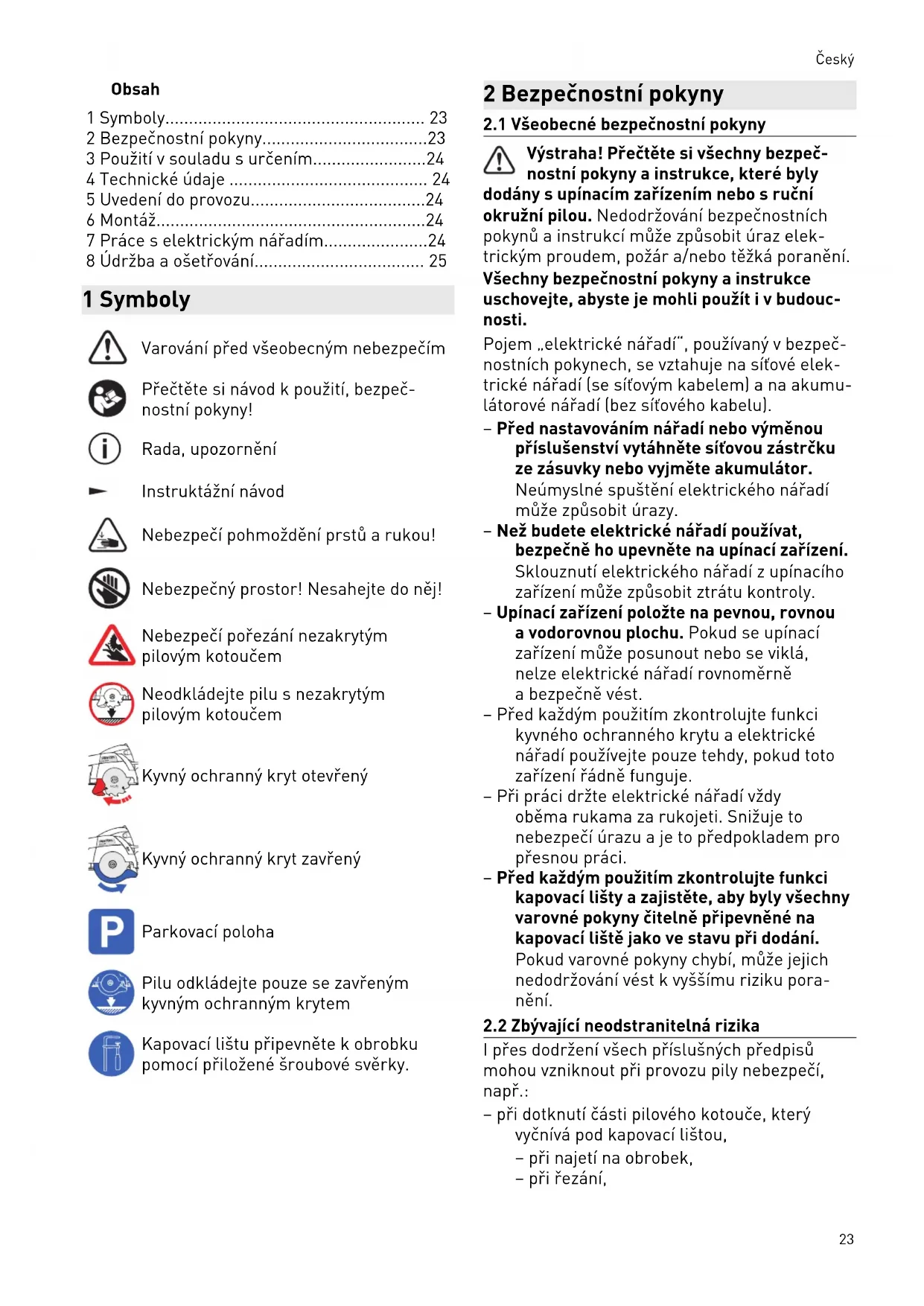

NÁVOD K OBSLUZE FSK 250 FESTOOL

1 Symboly.... 23
2 Bezpečnostní pokyny....23
3 Použití v souladu s určením....24
4 Technické údaje 24
5 Uvedení do provozu....24
6 Montáž....24
7 Práce s elektrickým nářadím....24
8 Údržba a ošetřování.... 25

1 Symboly

Varování před všeobecným nebezpečím

Přečtěte si návod k použití, bezpečnostní pokyny!

Rada, upozornění

Instruktážní návod

Nebezpečí pohmoždění prstů a rukou!

Nebezpečný prostor! Nesahejte do něj!

Nebezpečí pořezání nezakrytým pilovým kotoučem

Neodkládejte pilu s nezakrytým pilovým kotoučem

Kyvný ochranný kryt otevřený

Kyvný ochranný kryt zavřený

Parkovací poloha

Pilu odkládejte pouze se zavřeným kyvným ochranným krytem

Kapovací lištu připevněte k obrobku pomocí přiložené šroubové svěrky.

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce, které byly dodány s upínacím zařízením nebo s ruční okružní pilou. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na akumulátorové nářadí (bez síťového kabelu).

- Před nastavováním nářadí nebo výměnou příslušenství vytáhněte síťovou zástrčku ze zásuvky nebo vyjměte akumulátor. Neúmyslné spuštění elektrického nářadí může způsobit úrazy.

- Než budete elektrické nářadí používat, bezpečně ho upevněte na upínací zařízení. Sklouznutí elektrického nářadí z upínacího zařízení může způsobit ztrátu kontroly.

- Upínací zařízení položte na pevnou, rovnou a vodorovnou plochu. Pokud se upínací zařízení může posunout nebo se viklá, nelze elektrické nářadí rovnoměrně a bezpečně vést.

– Před každým použitím zkontrolujte funkci kyvného ochranného krytu a elektrické nářadí používejte pouze tehdy, pokud toto zařízení rádně funguje.

- Při práci držte elektrické nářadí vždy oběma rukama za rukojeti. Snížuje to nebezpečí úrazu a je to předpokladem pro přesnou práci.

- Před každým použitím zkontrolujte funkci kapovací lišty a zajistěte, aby byly všechny varovné pokyny čitelně připevněné na kapovací liště jako ve stavu při dodání. Pokud varovné pokyny chybí, může jejich nedodržování vést k vyššímu riziku poranění.

2.2 Zbývající neodstranitelná rizika

I přes dodržení všech příslušných předpisů mohou vzniknout při provozu pily nebezpečí, např.:

- při dotknutí části pilového kotouče, který vyčnívá pod kapovací lištou, - při najetí na obrobek, - při řezání,

Český

- při nazdvihnutí pily dříve, než se zavře kyvný ochranný kryt,

• dotknutím otáčejících se částí ze strany: pilového kotouče, upínací příruby, šroubu příruby,
• zpětným rázem nářadí při vzpříčení v obrobku,
  – dotknutím částí vedoucích proud při otevřeném krytu a nevytažené síťové zástrčce,
• odlétnutím částí obráběného materiálu,
• odlétnutím částí poškozeného nástroje,
• vznikajícím hlukem,
• vznikajícím prachem.

3 Použití v souladu s určením

Kapovací lišta je určená k řezání dřeva a deskových materiálů.

Umožňuje přesné a čisté řezy, zvlášť snadno a přesně lze provádět úhlové řezy. Pila se po provedení řezu automaticky pohybuje zpět do výchozí polohy.

Toto elektrické nářadí smějí používat výhradně odborníci nebo zaškolené osoby.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

4 Technické údaje

Kapovací lišta	FSK 250 FSK 420 FSK 670
Délka řezu (přitlouštce materiálu 50 mm)	250 mm 420 mm 670 mm
úhlové řezy	-45° - +60°	-60° - +60°	-60° - +60°
Hmotnost 0,97 kg 1,25 kg 1,64 kg

5 Uvedení do provozu

Před prvním použitím nařízněte chránič proti otřepům [1-1]:

▶ Nasad'te pilu s celou vodicí deskou na zadní konec kapovací lišty,
▶ otočte pilu do polohy 0° a nastavte maximální hloubku řezu,
▶ zapněte pilu.
▶ Chránič proti otrěpům pomalu plynule po celé délce přířízněte.

Hrana chrániče proti otřepům nyní přesně odpovídá řezné hraně.

6 Montáž

6.1 Spojení pily s kapovací lištou

▶ Nasuňte pilu ve směru řezání na kapovací lištu.
Pila zapadne do kluzné části [1-3].
Za stolem pily zapadne rychlouzávěr [1-2].
Pila je s kapovací lištou pevně spojená.

6.2 Uvolnění pily z kapovací lišty

▶ Posuňte pilu mírně dopředu ve směru řezání.
▶ Rychlouzávěr [1-2] otočte dopředu.
▶ Pilu vytáhněte zpět proti směru řezání.

7 Práce s elektrickým nářadím

Před použitím zkontrolujte funkci zpětného pohybu kapovací lišty a v případě potřeby nechte opravit. Nikdy ji nepoužívejte, pokud nefunguje automatický zpětný pohyb.

7.1 Nastavení

▶ Povolte otočný knoflík na nastavitelném dorazu [2-1].
▶ Nastavte úhel na stupnici [2-3].
▶ Utáhněte otočný knoflík na nastavitelném dorazu [2-1].
▶ Nastavte na pile hloubku řezu a úhel řezu.
▶ Pomocí obou stavěcích čelistí [2-2] nastavte vůli vedení stolu pily na kapovací liště.
Pila se musí po liště lehce pohybovat.

7.2 Řezání

VAROVÁNÍ

Nebezpečí poranění

Volně přístupný otáčející se pilový kotouč

▶ Nedávejte ruce do oblasti řezání a na pilový kotouč.
▶ Nesahejte pod obrobek.
▶ Nedržte obrobek v ruce nebo přes nohu.
- Kapovací lišta se musí před řezáním upevnit na obrobek pomocí šroubové svěrky [3-1] nebo podobného upínacího přípravku. Zabráni se tak neúmyslnému zvednutí pily z obrobku a tím odkrytí pilového kotouče.

Pokud se pila nebo kyvný ochranný kryt nevrátí do výchozí polohy (parkovací polohy), přerušte řezání, vyjměte akumulátor, resp. vytáhněte síťovou zástrčku ze zásuvky. Zkontrolujte funkci, v případě potřeby odstraňte zaseknuté třísky.

Parkovací a pracovní poloha pily na kapovací liště jsou označené následovně:

Parkovací poloha

Kyvný ochranný kryt zavřený

Kyvný ochranný kryt otevřený

▶ Nastavitelný doraz [2-1] a pevný doraz přiložte k obrobku a nasadte kapovací lištu.
- Kapovací lištu upevněte na obrobek pomocí šroubové svěrky [3-1] nebo srovnatelného upínacího přípravku.
▶ Zapněte pilu.
▶ Posuňte pilu ve směru řezání.

Otevře se kyvný ochranný kryt.

▶ Provedte řez.
▶ Po provedení řezu pilu vypněte.
Zatáhněte pilu zpět do parkovací polohy.

Kyvný ochranný kryt se zavře.

▶ Sejměte šroubovou svěrku.
▶ Sejměte kapovací lištu z obrobku.

Odložení pily

VAROVÁNÍ

Nebezpečí poranění při odložení pily s neza- krytým pilovým kotoučem

• Nikdy neodkládejte pilu s nezakrytým pilovým kotoučem
• Před odložením uvedte pilu do parkovací polohy.

8 Údržba a ošetřování

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

Pravidelné čištění nářadí, především seřizovacích zařízení a vedení, předstaůležitý bezpečnostní faktor.

Dodržujte následující pokyny:

- Kyvný ochranný kryt se musí vždy volně pohybovat a samočinně zavírat. Prostor kolem pohyblivého krytu udržujte vždy čistý. Prach a třísky odstraňte vyfoukáním stlačeným vzduchem nebo štětcem.
