FSK 250 - Bruksanvisning FESTOOL - Gratis bruksanvisning og manual

Produkttype	Gjæringsskinnesystem
Merke	Festool
Modell	FSK 250
Skjærelengde	250 mm (for materialtykkelse 50 mm)
Skråskjæringsområde	-45° til +60°
Vekt	0,97 kg
Strømforsyning	Uten strømforsyning (tilbehør til elektrisk håndsag)
Hovedfunksjoner	Presis saging av tre og plater, justerbare gjæringssnitt, automatisk retur av sagen til startposisjon, pendelbeskyttelse
Sikkerhet	Pendelbeskyttelse, fastspenning med tvinge, sikkerhetsinstruksjoner inkludert
Vedlikehold	Regelmessig rengjøring av justerings- og føringsanordninger, hold pendelbeskyttelsen ren, fjern støv og spon med trykkluft eller børste
Reservedeler	Bruk kun originale Festool-deler, reparasjon utføres av produsenten eller autoriserte verksteder
Generell informasjon	Bruksanvisning på 96 sider tilgjengelig på flere språk
Formålsmessig bruk	Saging av tre og plater
Tilgjengelige justeringer	Justerbar vinkelstopper, justerbart føringsspill, justerbar skjæredybde på sagen
Medfølgende tilbehør	Tvinge for fastspenning på arbeidsstykket

Ofte stilte spørsmål - FSK 250 FESTOOL

Hvordan fester jeg gjæringsskinnen til arbeidsstykket?

Fest gjæringsskinnen til arbeidsstykket med den medfølgende tvingen (eller en lignende spennanordning) før saging for å unngå utilsiktet løfting.

Hvordan justerer jeg skjærevinkelen?

Løsne rotasjonsknappen på den justerbare vinkelstopperen, still inn ønsket vinkel ved hjelp av skalaen, og stram knappen igjen.

Hvordan kobler jeg sagen til gjæringsskinnen?

Skyv sagen i skjæreretningen på skinnen. Sagen går i inngrep med glidestykket og hurtigspenneren låses bak sagbordet.

Hvordan løsner jeg sagen fra gjæringsskinnen?

Skyv sagen litt fremover, drei hurtigspenneren fremover, og trekk deretter sagen bakover i motsatt retning av skjæreretningen.

Hva gjør jeg hvis pendelbeskyttelsen ikke lukker seg?

Avbryt sagingen umiddelbart, ta ut batteriet eller trekk ut støpselet. Kontroller apparatets funksjoner og fjern eventuelle fastklemte trespon.

Hva er viktige sikkerhetsinstruksjoner?

Les alle sikkerhetsinstruksjonene. Hold alltid sagen med begge hender på håndtakene. Fest skinnen med en tvinge. Ikke plasser hendene under arbeidsstykket. Legg aldri sagen fra deg med bladet tilgjengelig.

Hvordan rengjør jeg gjæringsskinnen?

Rengjør regelmessig justerings- og føringsanordningene. Pendelbeskyttelsen må alltid være ren. Fjern støv og spon med trykkluft eller en børste.

Hva er maksimal skjærelengde?

Skjærelengden er 250 mm for en materialtykkelse på 50 mm.

Hvilke materialtyper kan sages?

Gjæringsskinnen er designet for saging av tre og plater. Den gir presise og rene kutt.

Hvor finner jeg reservedeler?

Bruk kun originale Festool reservedeler. Referansene er tilgjengelige på www.festool.se/services. Reparasjoner må utføres av produsenten eller autoriserte verksteder.

BRUKSANVISNING FSK 250 FESTOOL

▶ Skub saven let fremad i saveretning.
▶ Drej snaplåsen [1-2] fremad.
- Træk saven bagud mod saveretningen.

Pendulbeskyttelseskappen lukkes.

▶ Tag skruetvingen af.
▶ Løft savskinnen af emnet.

Fralægning af saven

ADVARSEL

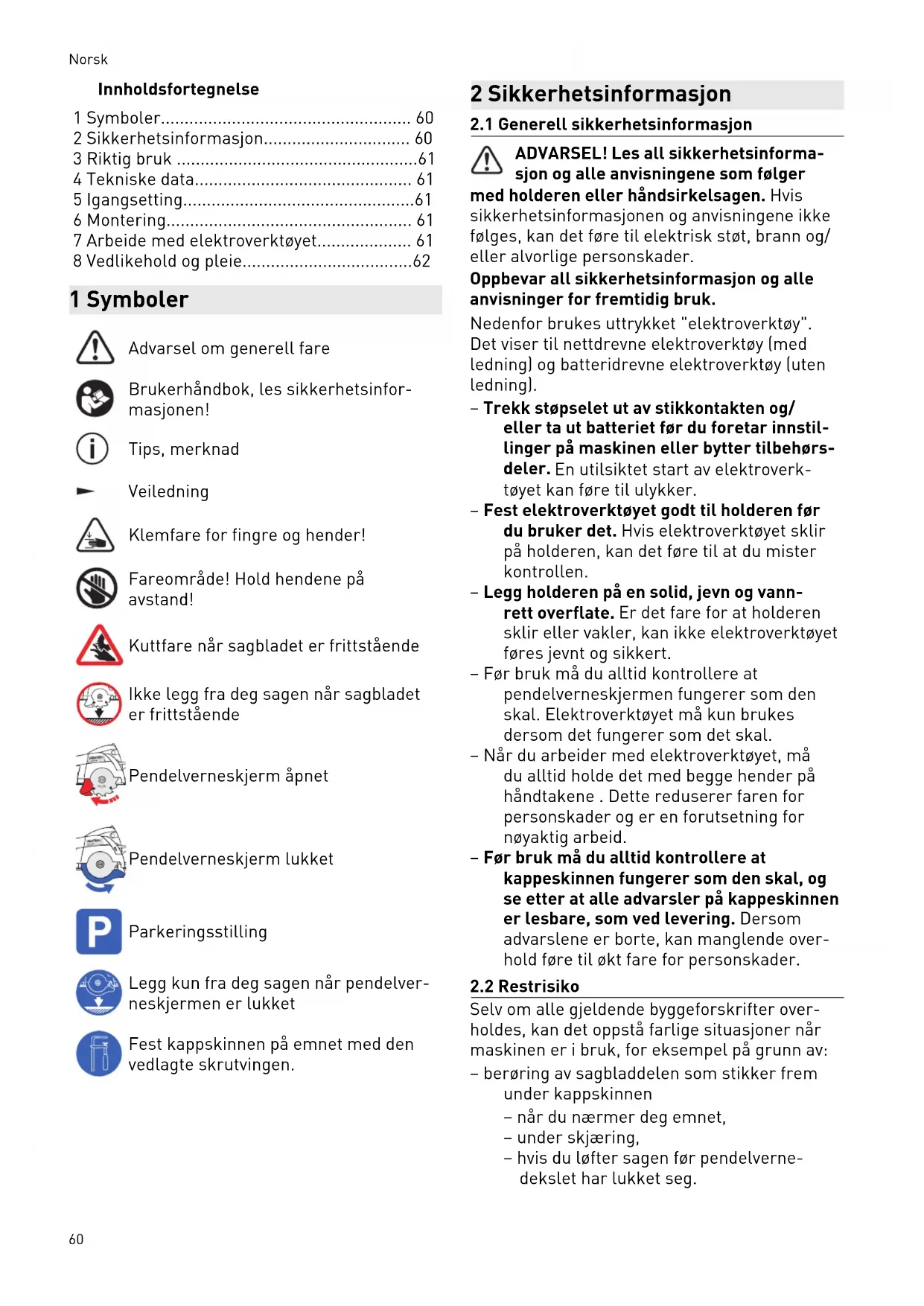

1 Symboler....60
2 Sikkerhetsinformasjon.... 60
3 Riktig bruk ....61
4 Tekniske data....61
5 Igangsetting....61
6 Montering.... 61
7 Arbeide med elektroverktøyet.... 61
8 Vedlikehold og pleie....62

1 Symboler

Advarsel om generell fare

Brukerhåndbok, les sikkerhetsinformasjonen!

Tips, merknad

Veiledning

Klemfare for fingre og hender!

Pendelverneskjerm åpnet

Pendelverneskjerm lukket

Parkeringsstilling

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetsinformasjon

ADVARSEL! Les all sikkerhetsinformasjon og alle anvisningene som følger med holderen eller håndsirkelsagen. Hvis sikkerhetsinformasjonen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og, eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

- Trekk støpselet ut av stikkontakten og/eller ta ut batteriet før du foretar innstillinger på maskinen eller bytter tilbehørsdeler. En utilsiktet start av elektroverktøyet kan føre til ulykker.

- Fest elektroverktøyet godt til holderen før du bruker det. Hvis elektroverktøyet sklir på holderen, kan det føre til at du mister kontrollen.

- Legg holderen på en solid, jevn og vannrett overflate. Er det fare for at holderen sklir eller vakler, kan ikke elektroverktøyet føres jevnt og sikkert.

- Før bruk må du alltid kontrollere at pendelverneskjermen fungerer som den skal. Elektroverktøyet må kun brukes dersom det fungerer som det skal.

- Når du arbeider med elektroverktøyet, må du alltid holde det med begge hender på håndtakene. Dette reduserer faren for personskader og er en forutsetning for nøyaktig arbeid.

- Før bruk må du alltid kontrollere at kappeskinnen fungerer som den skal, og se etter at alle advarsler på kappeskinnen er lesbare, som ved levering. Dersom advarslene er borte, kan manglende overhold føre til økt fare for personskader.

2.2 Restrisiko

Selv om alle gjeldende byggeforskrifter overholdes, kan det oppstå farlige situasjoner när maskinen er i bruk, for eksempel på grunn av:

- berøring av sagbladdelen som stikker frem under kappskinnen

• når du nærmer deg emnet,
• under skjæring,

• hvis du løfter sagen før pendelverne- dekslet har lukket seg.

• berøring av roterende deler fra siden: sagblad, spennflens, flensskrue,

• rekyl fra maskinen ved fastkjøring i arbeidsemnet
• berøring av spenningsførende deler når huset er åpent og støpselet ikke er trukket ut av kontakten
• emnedeler som slynges vekk
• verktøydeler som slynges vekk fordi verk- tøyet er defekt
• støyutslipp
• støvutslipp

3 Riktig bruk

Kappeskinnen er beregnet på saging av trevirke og platematerialer.

Den muliggjør nøyaktige og rene kutt, særlig vinkelkutt kan gjøres enkelt og gjentas nøyaktig. Sagen går automatisk tilbake til utgangsstillingen etter sagingen.

Dette elektroverktøyet skal bare brukes av fagfolk og opplærte personer.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

4 Tekniske data

Kappe-skinne	FSK 250 FSK 420 FSK 670
Kuttlengde(ved mate-rialtykkelse på 50 mm)	250 mm 420 mm 670 mm
Vinkelkutt	-45° - +60°	-60° - +60°	-60° - +60°
Vekt 0,97 kg	1,25 kg	1,64 kg

5 Igangsetting

Før første gangs bruk må splintbeskyttelsen [1-1] sages inn:

▶ Plasser sagen med hele styreplaten på bakre ende av kappeskinnen.
▶ Sving sagen i 0°-stilling og still inn maksimal kuttedybde.
▶ Slå på sagen.
▶ Sag splintbeskyttelsen sakte inn i hele lengden uten avbrudd.

Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten.

6 Montering

6.1 Feste sagen til kappeskinnen

• Skyv sagen på kappeskinnen i sageretningen.
  Sagen griper inn i glidestykket [1-3].
  Hurtiglukkingen [1-2] går i inngrep bak sagbordet.

6.2 Løsne sagen fra kappeskinnen

▶ Skyv sagen lett forover i sageretningen.
▶ Vri hurtiglukkingen [1-2] forover.
- Trekk av sagen ved å dra den bakover mot sageretningen.

7 Arbeide med elektroverktøyet

Kontroller tilbaketrekkingsfunksjonen til kappeskinnene før hver bruk og få

• Åpne vrideren ved den regulerbare stopperen [2-1].
  ▶ Still inn vinkel på skalaen [2-3] .
  ▶ Steng igjen vrideren ved den regulerbare stopperen [2-1].
  ▶ Still inn kuttedybde og kuttvinkel på sagen.
  ▶ Still inn føringsklaringen på sagbordet på kappeskinnen med de to kjevene [2-2].

Fare for personskader Roterende sagblad som ligger åpent

• Hold hendene unna sageområdet og sagbladet.
• Ikke grip under arbeidsemnet.
• Ikke hold fast emnet med hånden eller over beinet.
  Før saging må kappeskinnen festes til arbeidsemnet med en skrutvinge [3-1] eller et lignende fastspenningsverktøy. Dermed hindres det at sagen ved et uhell løftes fra arbeidsemnet slik at sagbladet blir liggende åpent.

Hvis sagen eller pendelverneskjermen ikke går tilbake til utgangsstillingen (parkeringsstilling), må du avbryte sagingen og ta ut batteriet eller

Norsk

trekke støpselet ut av stikkontakten. Kontrollerer om alt fungerer som det skal, fjern ev. fastklemte tresplinter.

Sagens parkerings- og arbeidsstilling på kappeskinnen er merket som følger:

Parkeringsstilling

Pendelverneskjerm lukket

Pendelverneskjerm åpnet

▶ Legg den regulerbare stopperen [2-1] og den faste stopperen mot arbeidsemnet og legg på kappeskinnen.
▶ Fest kappeskinnen på arbeidsemnet med en skrutvinge [3-1] eller et lignende fastspenningsverktøy.
▶ Slå på sagen.
▶ Skyv sagen i sageretningen.

Pendelverneskjermen åpner seg.

▶ Sag et snitt.
▶ Slå av sagen när du er ferdig med å sage.
▶ Dra sagen tilbake i parkeringsstilling.

Pendelverneskjermen lukkes.

▶ Ta av skrutvingen.
▶ Løft kappeskinnen fra arbeidsemnet.

Legg fra deg sagen

ADVARSEL

Fare for personskader hvis du legger fra deg sagen med utildekket sagblad

▶ Legg aldri fra deg sagen uten at sagbladet er tildekket
- Sett sagen i parkeringsstilling før du legger den fra deg.

8 Vedlikehold og pleie

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

Regelmessig rengjøring av maskinen, spesielt reguleringsanordningene og føringene, utgjør en viktig sikkerhetsfaktor.

▶ Pendelverneskjermen må alltid kunne beveges fritt og lukkes av seg selv. Området rundt pendelverneskjermen må alltid holdes rent. Fjern støv og spon ved å blåse med trykkluft eller med en pensel.
