Toote tüüp	Nurklõikerööbas
Mark	Festool
Mudel	FSK 250
Lõikepikkus	250 mm (materjali paksusel 50 mm)
Nurklõikete vahemik	-45° kuni +60°
Kaal	0,97 kg
Toide	Ilma toiteallikata (tarvik elektrikettsaagile)
Peamised funktsioonid	Täpne puidu ja paneelide saagimine, reguleeritavad nurklõiked, sae automaatne tagasiviimine lähteasendisse, pendliga kaitsekate
Ohutus	Pendliga kaitsekate, kinnitus kruustangidega, ohutusjuhised kaasas
Hooldus	Regulaarne reguleerimis- ja juhtimisseadmete puhastus, pendliga kaitsekate hoida puhtana, tolmu ja laastude eemaldamine suruõhu või pintsliga
Varuosad	Kasutada ainult originaal Festool varuosasid, remont tootja või volitatud töökodade poolt
Üldine teave	96-leheküljeline kasutusjuhend saadaval mitmes keeles
Sihipärane kasutamine	Puidu ja paneelide saagimine
Saadaolevad reguleerimised	Reguleeritav nurgapeatus, reguleeritav juhtimisvahe, sael sättitav lõikesügavus
Kaasasolevad tarvikud	Kruustang kinnitamiseks toorikule

Korduma kippuvad küsimused - FSK 250 FESTOOL

Kuidas kinnitada nurklõikerööbast toorikule?

Kinnitage nurklõikerööbas toorikule kaasasoleva kruustangiga (või sarnase pingutustööriistaga) enne saagimist, et vältida juhuslikku tõusmist.

Kuidas reguleerida lõikenurka?

Keerake lahti pöördnupp reguleeritaval peatusel, seadke soovitud nurk skaala abil, seejärel keerake nupp uuesti kinni.

Kuidas ühendada saag nurklõikerööbasse?

Lükake saag lõikesuunas rööbale. Saag haakub libisevasse detaili ja kiire sulgurseade lukustub saelaua taha.

Kuidas eemaldada saag nurklõikerööbast?

Lükake saag veidi ettepoole, keerake kiire sulgurseade ettepoole, seejärel tõmmake saag tagantpoolt vastupidises lõikesuunas välja.

Mida teha, kui pendliga kaitsekate ei sulgu?

Katkestage viivitamatult saagimine, eemaldage aku või ühendage lahti toitejuhe. Kontrollige seadme funktsioone ja eemaldage võimalikud kinni kiilunud puidukillud.

Millised on olulised ohutusjuhised?

Lugege kõiki ohutusjuhiseid. Hoidke saagi alati mõlema käega käepidemetest. Kinnitage rööbas kruustangiga. Ärge pange käsi tooriku alla. Ärge kunagi pange saagi maha nii, et tera on ligipääsetav.

Kuidas puhastada nurklõikerööbast?

Puhastage regulaarselt reguleerimis- ja juhtimisseadmeid. Pendliga kaitsekate peab alati olema puhas. Eemaldage tolm ja laastud suruõhuga või pintsliga.

Mis on maksimaalne lõikepikkus?

Lõikepikkus on 250 mm materjali paksusel 50 mm.

Milliseid materjale saab saagida?

Nurklõikerööbas on ette nähtud puidu ja paneelide saagimiseks. See võimaldab täpseid ja puhtaid lõikeid.

Kust leida varuosasid?

Kasutage ainult originaal Festool varuosi. Viited on saadaval veebilehel www.festool.fr/services. Remont peab toimuma tootja või volitatud töökodade poolt.

KASUTUSJUHEND FSK 250 FESTOOL

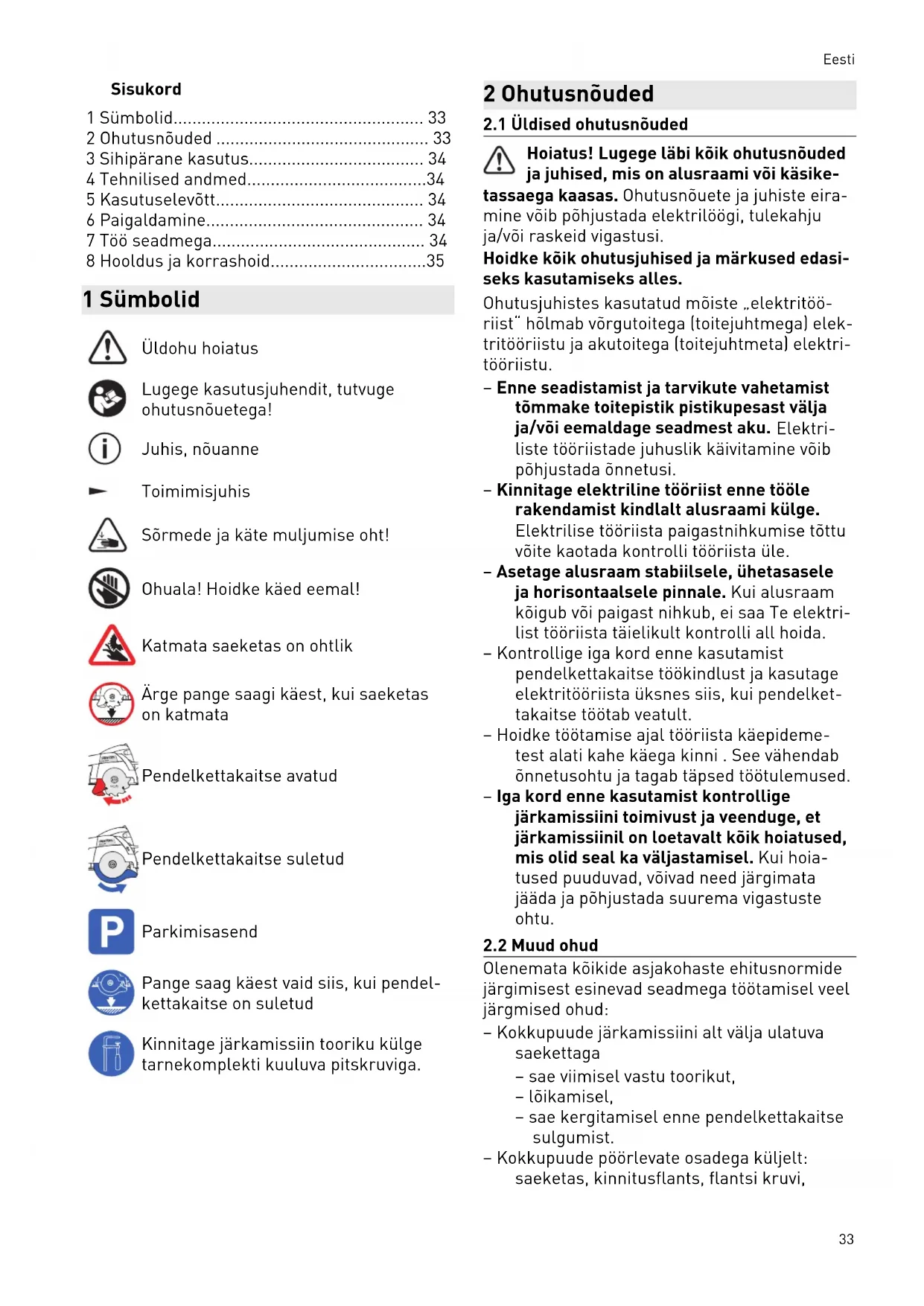

1 Sümbolid.... 33
2 Ohutusnõuded 33
3 Sihipärane kasutus.... 34
4 Tehnilised andmed....34
5 Kasutuselevõtt.... 34
6 Paigaldamine.... 34
7 Töö seadmega.... 34
8 Hooldus ja korrashoid....35

1 Sümbolid

Üldohu hoiatus

Lugege kasutusjuhendit, tutvuge ohutusnõuetega!

Juhis, nõuanne

Toimimisjuhis

Sõrmede ja käte muljumise oht!

Ohuala! Hoidke käed eemal!

Katmata saeketas on ohtlik

Ärge pange saagi käest, kui saeketas on katmata

Pendelkettakaitse avatud

Pendelkettakaitse suletud

Parkimisasend

Pange saag käest vaid siis, kui pendel-kettakaitse on suletud

Kinnitage järkamissiin tooriku külge tarnekomplekti kuuluva pitskruviga.

2 Ohutusnõuded

2.1 Üldised ohutusnõuded

Hoiatus! Lugege läbi kõik ohutusnõuded ja juhised, mis on alusraami või käsike-

tassaega kaasas. Ohutusnõuete ja juhiste eira- mine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja märkused edasi-seks kasutamiseks alles.

Ohutusjuhistes kasutatud mõiste „elektritööriist“ hölmab võrgutoitega (toitejuhtmega) elektritööriistu ja akutoitega (toitejuhtmeta) elektritööriistu.

- Enne seadistamist ja tarvikute vahetamist tömmake toitepistik pistikupesast välja ja/või eemaldage seadmest aku. Elektri-liste tööriistade juhuslik käivitamine võib põhjustada õnnetusi.

- Kinnitage elektriline tööriist enne tööle rakendamist kindlalt alusraami külge. Elektrilise tööriista paigastnihkumise tõttu võite kaotada kontrolli tööriista üle.

- Asetage alusraam stabiilsele, ühetasasele ja horisontaalsele pinnale. Kui alusraam köigub või paigast nihkub, ei saa Te elektri-list tööriista täielikult kontrolli all hoida.

- Kontrollige iga kord enne kasutamist pendelkettakaitse töökindlust ja kasutage elektritööriista üksnes siis, kui pendelket-takaitse töötab veatult.

- Hoidke töötamise ajal tööriista käepideme- test alati kahe käega kinni. See vähendab önnetusohtu ja tagab täpsed töötulemused.

- Iga kord enne kasutamist kontrollige järkamissiini toimivust ja veenduge, et järkamissiinil on loetavalt köik hoiatused, mis olid seal ka väljastamisel. Kui hoia-tused puuduvad, võivad need järgimata jääda ja põhjustada suurema vigastuste ohtu.

2.2 Muud ohud

Olenemata köikide asjakohaste ehitusnormide järgimisest esinevad seadmega töötamisel veel järgmised ohud:

- Kokkupuude järkamissiini alt välja ulatuva saekettaga - sae viimisel vastu toorikut, - lõikamisel, - sae kergitamisel enne pendelkettakaitse sulgumist.

- Kokkupuude pöörlevate osadega küljelt: saeketas, kinnitusflants, flantsi kruvi,

Eesti

• tööriista tagasilöök toorikus kinnikiilumise korral,
• kokkupuude elektripinge all olevate osadega, kui korpus on avatud ja toitepistikut ei ole pistikupesast eemaldatud,
  – tooriku küljest murduvate osakeste eema-lepaiskumine,
  – defektsete tarvikute küljest murduvate osakeste eemalepaiskumine,
• müra,
• tolm.

3 Sihipärane kasutus

Järkamissiin on ette nähtud puidu ja plaatmaterjalide saagimiseks.

See võimaldab teha täpseid ja puhtaid lõikeid, eelkõige nurgalõikeid saab ühesuguse täpsusega teha korduvalt. Pärast saagimist liigub saag automaatselt tagasi lähteasendisse.

Seda elektrilist tööriista tohivad kasutada ainult asjaomase kvalifikatsiooniga või asjaomase koolituse läbinud isikud.

Mittesihipärase kasutamise korral vastutab kasutaja.

4 Tehnilised andmed

Järkamis-siin	FSK 250 FSK 420 FSK 670
Lõike-pikkus (kui materjali paksus on 50 mm)	250 mm 420 mm 670 mm
Nurga-lõiked	-45° - +60°	-60° - +60°	-60° - +60°
Kaal 0,97 kg 1,25 kg 1,64 kg

5 Kasutuselevõtt

Enne esmakordset kasutamist tehke sisselõige rebenemisvastasesse kaitsesse [1-1]:

▶ Asetage saag kogu juhttallaga järkamissiini tagumisele otsale,
▶ Viige saag enne saeketta vahetamist 0°-asendisse ja reguleerige välja maksimaalne lõikesügavus,
▶ Lülitage saag sisse.
▶ Saagige laastukaitse aeglaselt ja ühtlaselt kogu pikkuses öigesse möõtu.
Laastukaitse serv ühtib nüüd lõikeservaga.

6 Paigaldamine

6.1 Sae ühendamine järkamissiiniga

• Lükake saag saagimissuunas järkamissiinile.
  Saag haakub liugdetaili [1-3].
  Kiirlukustus [1-2]riivistub saelaua taga.
  Saag on järkamissiiniga tugevasti ühendatud.

6.2 Sae eemaldamine järkamissiinilt

▶ Lükake saagi saagimissuunas kergelt ette.
▶ Keerake kiirsulgurit [1-2] ette.
▶ Tõmmake saagi saagimissuunale vastupidises suunas taha.

7 Töö seadmega

Iga kord enne kasutamist kontrollige järkamissiini tagasitõmbefunktsiooni ja vajaduse korral laske see parandada. Ärge kasutage seda, kui automaatne tagasitõmme ei toimi.

7.1 Sätted

• Avage pöördnupp reguleeritaval piirikul [2-1].
  ▶ Reguleerige välja nurk skaalal [2-3].
  ▶ Sulgege seadistatava piiriku [2-1] pöördnupp.
• Reguleerige välja sae lõikesügavus ja lõikenurk.
  ▶ Reguleerige järkamissiinil mölema seadistusklotsiga [2-2] saepingi juhtlõtk.
  Saag peab liikuma sujuvalt üle siini.

7.2 Saagimine

HOIATUS

Vigastuste oht

Katmata pöörlev saeketas

▶ Hoidke käed eemal lõikealast ja saekettast.
- Ärge viige käsi tooriku alla.
- Ärge hoidke toorikut käes ega põlve peal.
Järkamissiin tuleb enne tooriku saagimist kinnitada pitskruvi [3-1] või mõne muu kinnitusvahendi abil. See hoiab ära sae juhusliku üleskerkimise toorikult ja sellest tingitud saeketta vabanemise.

Kui saag või pendelkettakaitse ei lähe lähteasendisse (parkimisasendisse) tagasi, katkestage saagimine, eemaldage aku või tömmake võrgupistik pistikupesast välja. Kontrollige toimivust, vajaduse korral eemaldage kinnikii-lunud puidulaastud.

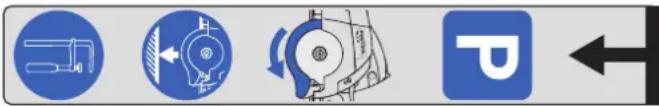

Sae parkimis- ja tööasend on järkamissiinil märgistatud järgmiselt:

Parkimisasend

Pendelkettakaitse suletud

Pendelkettakaitse avatud

▶ Paigutage seadistatav piirik [2-1] ja fiksee-ritud piirik tooriku vastu ja asetage järka-missiin toorikule.
▶ Kinnitage järkamissiin pitskruvi [3-1] või mõne muu kinnitusvahendi abil.
▶ Lülitage saag sisse.
▶ Lükake saagi saagimissuunas.
Pendelkettakaitse avaneb.
▶ Saagige soovitud tük k maha.
- Pärast saagimise lõpetamist lülitage saag välja.
▶ Tõmmake saag tagasi parkimisasendisse.
Pendelkettakaitse sulgub.
▶ Eemaldage pitskruvi.
▶ Tõstke järkamissiin toorikult maha.

Sae käestpanek

HOIATUS

Saag, mille saeketas on katmata, võib käest pannes tekitada vigastusi

• Ärge pange käest katmata saekettaga saagi
  ▶ Enne käestpanekut viige saag parkimisa-sendisse.

8 Hooldus ja korrashoid

Hooldus- ja parandustöid on

lubatud teha vaid tootja esindajal või volitatud hooldekeskustes. Lähima teenindustöökoja aadressi leiate: www.festool.ee/teenindus

Kasutada tohib üksnes Festooli

originaalvaruosi! Tellimisnumbri

leiate: www.festool.ee/teenindus

Seadme regulaarne puhastamine, eelkõige reguleerimisseadiste ja juhikute puhastamine on oluline tegur tööohutuse tagamiseks.

Pidage kinni järgmistest juhistest:

▶ Pendelkettakaitse peab saama alati vabalt liikuda ja iseseisvalt sulguda. Hoidke pendelkettakaitsme ümbrus alati puhas. Tolm ja laastud eemaldage suruõhuga või pintsliga.
