FSK 250 - Uporabniški priročnik FESTOOL - Brezplačna navodila za uporabo

Vrsta izdelka	Vodilna tirnica za kotne reze
Znamka	Festool
Model	FSK 250
Dolžina reza	250 mm (za debelino materiala 50 mm)
Območje kotnih rezov	-45° do +60°
Teža	0,97 kg
Napajanje	Brez napajanja (dodatek za električno krožno žago)
Glavne funkcije	Natančno žaganje lesa in plošč, nastavljivi kotni rezi, samodejni povratek žage v začetni položaj, nihajni zaščitni pokrov
Varnost	Nihajni zaščitni pokrov, pritrditev s sponko, varnostna navodila priložena
Vzdrževanje	Redno čiščenje nastavitvenih in vodilnih naprav, nihajni zaščitni pokrov naj bo čist, odstranite prah in ostružke s stisnjenim zrakom ali s čopičem
Nadomestni deli	Uporabljajte samo originalne Festool nadomestne dele, popravila naj opravi proizvajalec ali pooblaščeni servisi
Splošne informacije	Navodila za uporabo, 96 strani, na voljo v več jezikih
Predvidena uporaba	Žaganje lesa in plošč
Razpoložljive nastavitve	Nastavljiv kotni omejevalnik, nastavljiva vodilna igra, nastavljiva globina reza na žagi
Priložena dodatna oprema	Sponka za pritrditev na obdelovanec

Pogosto zastavljena vprašanja - FSK 250 FESTOOL

Kako pritrditi vodilno tirnico za kotne reze na obdelovanec?

Pred žaganjem pritrdite vodilno tirnico za kotne reze na obdelovanec s priloženo sponko (ali primerljivim vpenjalnim orodjem), da preprečite nenamerno dvigovanje.

Kako nastaviti kot reza?

Popustite vrtljivi gumb na nastavljivem omejevalniku, nastavite želeni kot s pomočjo skale, nato ponovno zategnite gumb.

Kako pritrditi žago na vodilno tirnico za kotne reze?

Potisnite žago v smeri reza na tirnico. Žaga se zaskoči v drsni del in hitra zapora se zaklene za mizo žage.

Kako odstraniti žago z vodilne tirnice za kotne reze?

Rahlo potisnite žago naprej, zavrtite hitro zaporo naprej, nato odstranite žago zadaj v nasprotni smeri reza.

Kaj storiti, če se nihajni zaščitni pokrov ne zapre?

Takoj prenehajte z žaganjem, odstranite baterijo ali izvlecite omrežni vtič. Preverite delovanje naprave in odstranite morebitne zagozdene lesene odrške.

Kakšna so pomembna varnostna navodila?

Preberite vsa varnostna navodila. Žago vedno držite z obema rokama za ročaja. Tirnico pritrdite s sponko. Ne dajajte rok pod obdelovanec. Nikoli ne odlagajte žage, ko je rezilo dostopno.

Kako očistiti vodilno tirnico za kotne reze?

Redno čistite nastavitvene in vodilne naprave. Nihajni zaščitni pokrov mora biti vedno čist. Odstranite prah in ostružke s stisnjenim zrakom ali s čopičem.

Kakšna je največja dolžina reza?

Dolžina reza je 250 mm za debelino materiala 50 mm.

Katere vrste materialov se lahko žagajo?

Vodilna tirnica za kotne reze je namenjena žaganju lesa in plošč. Omogoča natančne in čiste reze.

Kje najti nadomestne dele?

Uporabljajte samo originalne Festool nadomestne dele. Reference so na voljo na www.festool.fr/services. Popravila mora opraviti proizvajalec ali pooblaščeni servisi.

NAVODILA ZA UPORABO FSK 250 FESTOOL

Pročitati upute za uporabu, sigurnosne napomene!

Savjet, napomena

Upute za rad

Píla sa musí l'ahko pohybovat' po lište.

7.2 Pílenie

VAROVANIE

1 Simboli....82
2 Varnostna opozorila.... 82
3 Namenska uporaba....83
4 Tehnični podatki 83
5 Zagon....83
6 Montaža....83
7 Delo z električnim orodjem.... 83
8 Vzdrževanje in nega....84

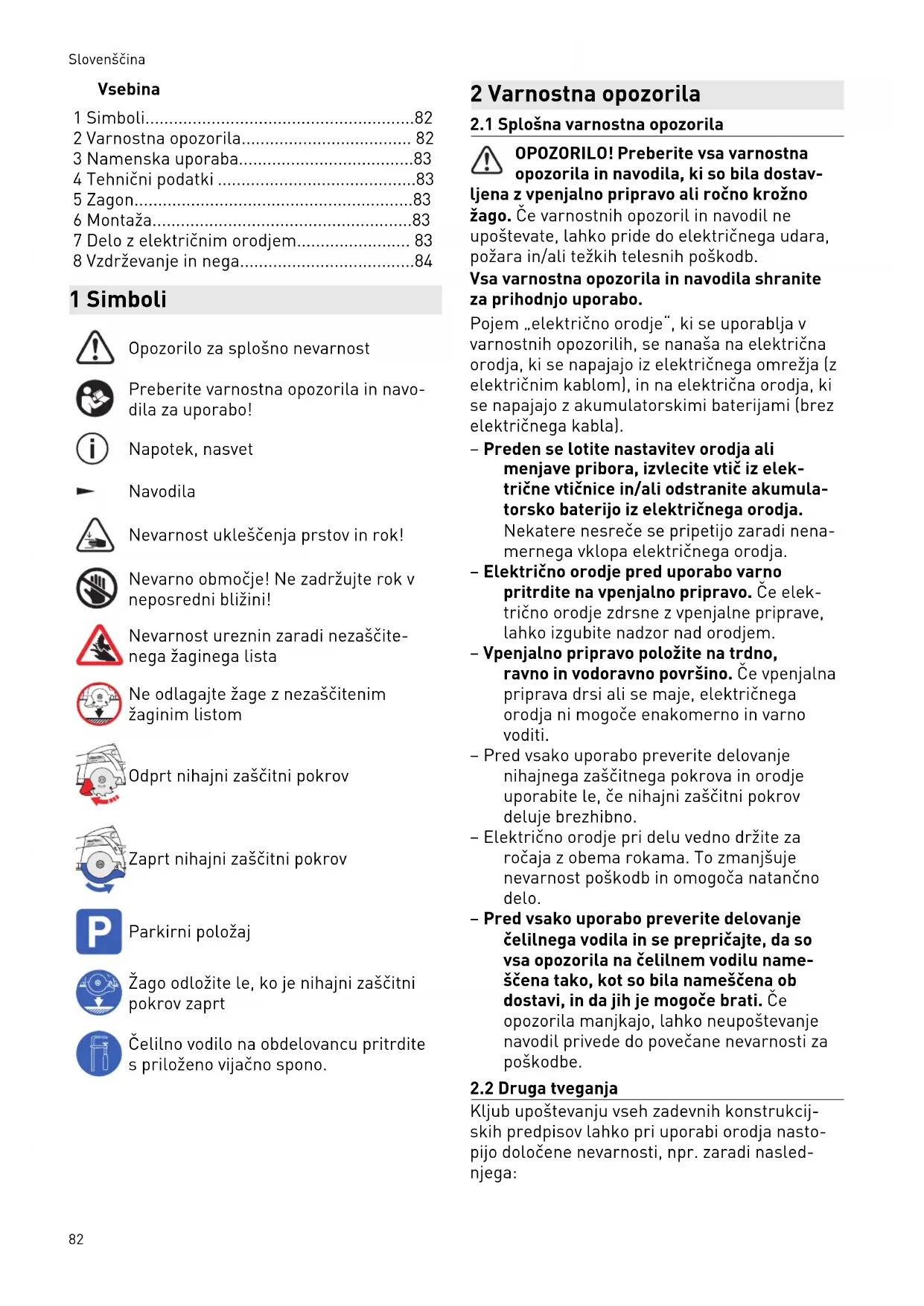

1 Simboli

Opozorilo za splošno nevarnost

Preberite varnostna opozorila in navodila za uporabo!

Napotek, nasvet

Navodila

Nevarnost ukleščenja prstov in rok!

Nevarno območje! Ne zadržujte rok v neposredni bližini!

Nevarnost ureznin zaradi nezaščite- nega žaginega lista

Ne odlagajte žage z nezaščitenim žaginim listom

Odprt nihajni zaščitni pokrov

Zaprt nihajni zaščitni pokrov

Parkirni položaj

Žago odložite le, ko je nihajni zaščitni pokrov zaprt

Čelilno vodilo na obdelovancu pritrdite s priloženo vijačno spono.

2 Varnostna opozorila

2.1 Splošna varnostna opozorila

OPOZORILO! Preberite vsa varnostna opozorila in navodila, ki so bila dostavljena z vpenjalno pripravo ali ročno krožno

žago. Če varnostnih opozoril in navodil ne upoštevate, lahko pride do električnega udara, požara in/ali težkih telesnih poškodb.

Vsa varnostna opozorila in navodila shranite za prihodnjo uporabo.

Pojem „električno orodje“, ki se uporablja v varnostnih opozorilih, se nanaša na električna orodja, ki se napajajo iz električnega omrežja (z električnim kablom), in na električna orodja, ki se napajajo z akumulatorskimi baterijami (brez električnega kabla).

- Preden se lotite nastavitev orodja ali menjave pribora, izvlecite vtič iz električne vtičnice in/ali odstranite akumulatorsko baterijo iz električnega orodja. Nekatere nesreče se pripetijo zaradi nena-ernega vklopa električnega orodja.

– Električno orodje pred uporabo varno pritrdite na vpenjalno pripravo. Če električno orodje zdrsne z vpenjalne priprave, lahko izgubite nadzor nad orodjem.

- Vpenjalno pripravo položite na trdno, ravno in vodoravno površino. Če vpenjalna priprava drsi ali se maje, električnega orodja ni mogoče enakomerno in varno voditi.

– Pred vsako uporabo preverite delovanje nihajnega zaščitnega pokrova in orodje uporabite le, če nihajni zaščitni pokrov deluje brezhibno.

– Električno orodje pri delu vedno držite za ročaja z obema rokama. To zmanjšuje nevarnost poškodb in omogoča natančno delo.

– Pred vsako uporabo preverite delovanje čelilnega vodila in se prepričajte, da so vsa opozorila na čelilnem vodilu nameščena tako, kot so bila nameščena ob dostavi, in da jih je mogoče brati. Če opozorila manjkajo, lahko neupoštevanje navodil privede do povečane nevarnosti za poškodbe.

2.2 Druga tveganja

Kljub upoštevanju vseh zadevnih konstrukcijskih predpisov lahko pri uporabi orodja nastopijo določene nevarnosti, npr. zaradi naslednjega:

- Dotik dela žaginega lista, ki izstopa pod čelilnim vodilom

• ob približevanju obdelovancu,
• pri rezanju,

• pri dviganju žage, preden se nihajni zaščitni pokrov zapre.

• Dotik vrtečih se delov s strani: žagin list, vpenjalna prirobnica, prirobnični vijak,
  – povratni udarec, če se orodje zatakne v obdelovancu
  – dotik delov pod napetostjo, ko je ohišje odprto in vtič priklopljen,

• odletavanje delov obdelovanca,
• odletavanje delov orodja zaradi poškodb orodja,
• emisije hrupa,
• emisije prahu.

3 Namenska uporaba

Čelilno vodilo je primerno za žaganje lesa in lesenih plošč.

Omogoča natančne in čiste reze. Še posebej preprosto in vedno znova natančno je mogoče izvesti kotne reze. Ko prenehate žagati, se žaga samodejno pomakne v izhodiščni položaj.

To električno orodje sme uporabljati izključno strokovno osebje ali poučene osebe.

Vso odgovornost v primeru nenamenske uporabe nosi uporabnik.

4 Tehnični podatki

Čelilno vodilo	FSK 250 FSK 420 FSK 670
Dolžina reza (pri 50 mm debelem materialu)	250 mm 420 mm 670 mm
Kotni rezi	-45° do +60°	-60° do +60°	-60° do +60°
Teža 0,97 kg 1,25 kg 1,64 kg

5 Zagon

Pred prvo uporabo zarežite v zaščito pred trganjem [1-1]:

• Žago s celotno vodilno ploščo namestite na zadnji del čelilnega vodila,
• žago obrnite v položaj 0° in nastavite maksimalno globino reza,
  ▶ Vklopite žago.

- Zaščito pred trganjem počasi in v eni potezi odrežite po celi dolžini.

Rob zaščite pred trganjem zdaj točno ustreza rezalnemu robu.

6 Montaža

6.1 Namestitev žage na čelilno vodilo

- Žago na čelilno vodilo potisnite v smeri žaganja.

Žaga se vtiri v drsnik [1-3].

Hitro zapiralo [1-2] se zaskoči za mizo za žago.

Žaga je trdno povezana s čelilnim vodilom.

6.2 Odstranjevanje žage s čelilnega vodila

• Žago nekoliko potisnite naprej, v smeri žaganja.
  ▶ Hitro zapiralo [1-2] obrnite naprej.
• Žago snemite v smeri nazaj, torej v nasprotni smeri žaganja.

7 Delo z električnim orodjem

Pred vsako uporabo preverite funkcijo umikanja čelilnega vodila. Po potrebi naj jo servisna delavnica popravi. Uporaba ni dovo-ljena, če samodejni umik ne deluje.

7.1 Nastavitve

▶ Odvijte vrtljivi gumb na nastavljivem prisionu [2-1].
▶ Nastavite kot na skali [2-3].
▶ Privijte vrtljivi gumb na nastavljivem prisionu [2-1].
▶ Na žagi nastavite globino in kot rezanja.
Zračnost vodenja mize za žago po čelilnem vodilu nastavite z obema nastavnima čeljustma [2-2].
Žaga se mora z lahkoto pomikati po vodilih.

7.2 Žaganje

OPOZORILO

Nevarnost poškodb

Izpostavljen, vrteč se žagin list

• Z rokami nikoli ne segajte v bližino mesta žaganja in žaginega lista.
  ▶ Ne segajte v prostor pod obdelovancem.
  ▶ Obdelovanca ne držite v roki ali nad nogo.
  ▶ Pred žaganjem je treba s priloženo vijačno spono [3-1] ali podobnim pritrdilnim orodjem pritrditi čelilno vodilo na obdelovanec. Na ta način je preprečeno nena- merno dviganje žage od obdelovanca in sproščanje žaginega lista.

Slovenščina

Če se žaga ali nihajni zaščitni pokrov ne vrneta v izhodiščni položaj (parkirni položaj), prekinite postopek žaganja in odstranite akumulatorsko baterijo oz. izvlecite omrežni vtič. Preverite delovanje in po potrebi odstranite ukleščene ostružke.

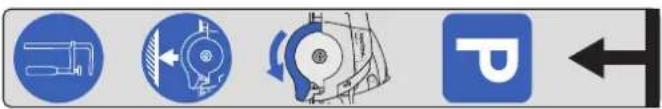

Parkirni in delovni položaj žage na čelilnem vodilu sta označena sledeče:

Parkirni položaj

Zaprt nihajni zaščitni pokrov

delovni položaj

Odprt nihajni zaščitni pokrov

Nevarnost poškodb pri odlaganju žage z nezaščitenim žaginim listom

• Nikoli ne odlagajte žage z nezaščitenim žaginim listom
• Pred odlaganjem žago namestite v parkirni položaj.

8 Vzdrževanje in nega

Poprodajne storitve in popravila

lahko opravi le proizvajalec ali servisna delavnica. Najbližji naslov lahko poiščete na strani:

www.festool.com/service

Uporabljajte samo originalne nado- mestne dele Festool! Kataloške št. najdete na: www.festool.com/service

Redno čiščenje orodja, predvsem nastavitvenih priprav in vodil, je pomembno iz varnostnih razlogov.

Upoštevajte naslednja navodila:

Nihajni zaščitni pokrov se mora vedno prosto premikati in samodejno zapreti. Območje okrog nihajnega zaščitnega pokrova naj bo vedno čisto. Prah in odrezke izpihajte s stisnjenim zrakom oz. odstranite s čopičem.
