FSK 250 - 使用指南 FESTOOL - 免费用户手册

产品类型	斜切导轨
品牌	Festool
型号	FSK 250
切割长度	250 毫米（材料厚度 50 毫米时）
斜切角度范围	-45° 至 +60°
重量	0.97 千克
电源	无需电源（便携式电锯附件）
主要功能	精确切割木材和板材，可调节斜切角度，锯子自动返回起始位置，摆动式防护罩
安全	摆动式防护罩，通过夹紧装置固定，包含安全说明
维护	定期清洁调节和导向装置，保持摆动式防护罩清洁，用压缩空气或刷子清除灰尘和碎屑
备件	仅使用 Festool 原装零件，由制造商或授权维修中心进行维修
一般信息	96 页使用说明书，提供多种语言版本
合规使用	切割木材和板材
可用调节	可调节角度的挡块，可调节的导向间隙，可在锯子上调节切割深度
随附附件	用于固定在工件上的夹紧装置

常见问题 - FSK 250 FESTOOL

如何将斜切导轨固定在工件上？

在切割前，使用随附的夹紧装置（或类似的夹紧工具）将斜切导轨固定在工件上，以防止意外翘起。

如何调节切割角度？

松开可调挡块上的旋钮，借助刻度调节所需角度，然后拧紧旋钮。

如何将锯连接到斜切导轨？

将锯沿切割方向推上导轨。锯子进入滑动件，快速锁紧装置在锯台后面锁紧。

如何将锯从斜切导轨上取下？

将锯轻轻向前推，将快速锁紧装置向前旋转，然后从后面沿切割相反方向取下锯。

如果摆动式防护罩无法关闭怎么办？

立即停止切割，取出电池或拔下电源插头。检查设备功能并清除任何卡住的木屑。

有哪些重要的安全说明？

阅读所有安全说明。始终用双手握住手柄。用夹紧装置固定导轨。不要将手放在工件下方。切勿将锯子放在锯片暴露的位置。

如何清洁斜切导轨？

定期清洁调节和导向装置。摆动式防护罩必须始终保持清洁。用压缩空气或刷子清除灰尘和碎屑。

最大切割长度是多少？

切割长度为 250 毫米（材料厚度 50 毫米时）。

可以切割哪些类型的材料？

斜切导轨专为切割木材和板材而设计。可实现精确干净的切割。

在哪里可以找到备件？

仅使用Festool 原装备件。参考信息可在www.festool.fr/services获取。维修必须由制造商或授权维修中心进行。

用户手册 FSK 250 FESTOOL

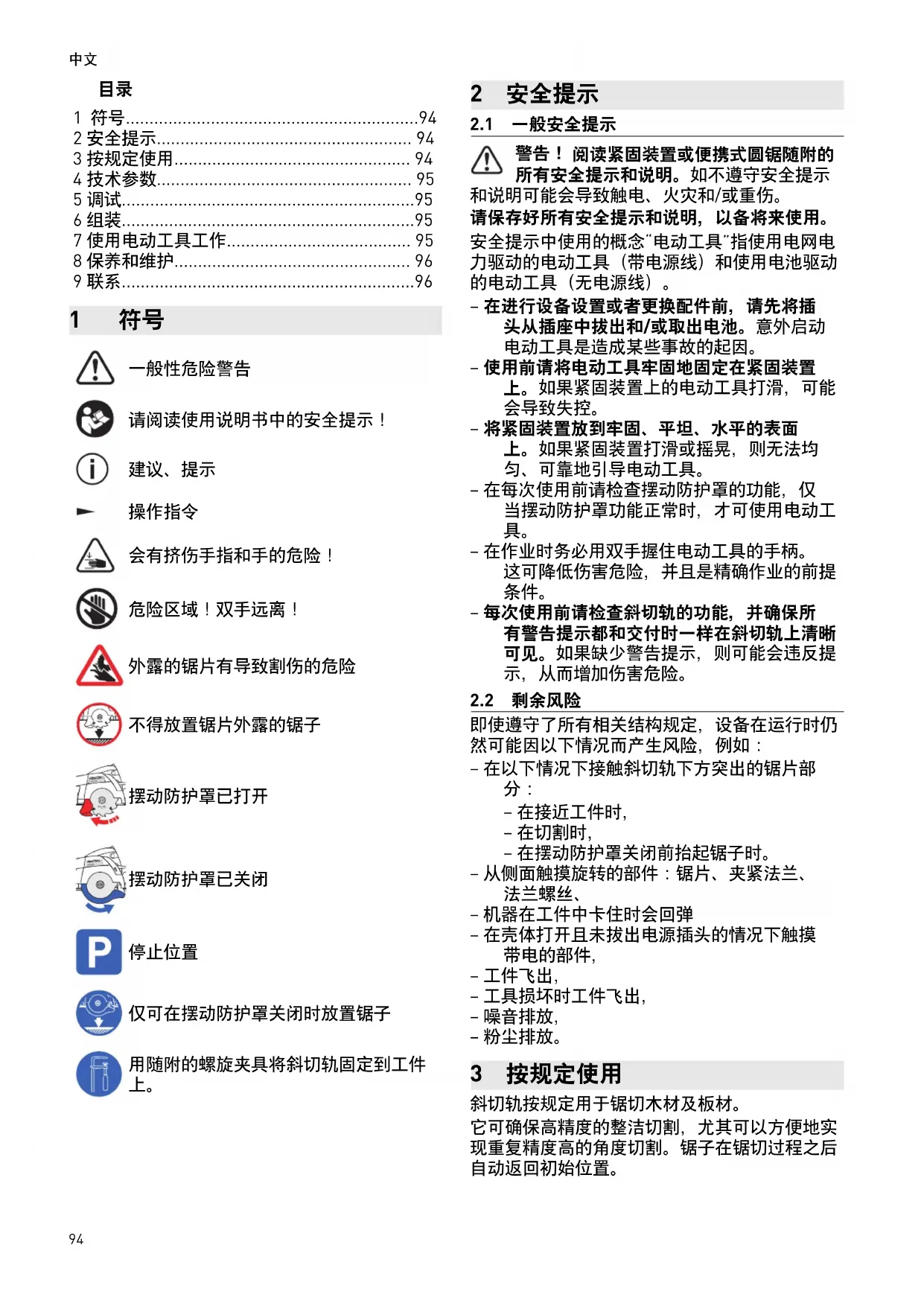

1 符号....94
2 安全提示....94
3 按规定使用....94
4 技术参数....95
5 调试....95
6 组装....95
7 使用电动工具工作....95
8 保养和维护....96
9 联系....96

1 符号

一般性危险警告

请阅读使用说明书中的安全提示！

建议、提示

操作指令

会有挤伤手指和手的危险！

危险区域！双手远离！

外露的锯片有导致割伤的危险

不得放置锯片外露的锯子

摆动防护罩已打开

摆动防护罩已关闭

停止位置

仅可在摆动防护罩关闭时放置锯子

用随附的螺旋夹具将斜切轨固定到工件上。

2 安全提示

2.1 一般安全提示

警告！阅读紧固装置或便携式圆锯随附的所有安全提示和说明。如不遵守安全提示，可能会导致触电、火灾和/或重伤。

请保存好所有安全提示和说明，以备将来使用。

安全提示中使用的概念“电动工具”指使用电网电力驱动的电动工具（带电源线）和使用电池驱动的电动工具（无电源线）。

• 在进行设备设置或者更换配件前，请先将插头从插座中拔出和/或取出电池。意外启动电动工具是造成某些事故的起因。
• 使用前请将电动工具牢固地固定在紧固装置上。如果紧固装置上的电动工具打滑，可能会导致失控。
• 将紧固装置放到牢固、平坦、水平的表面上。如果紧固装置打滑或摇晃，则无法均匀、可靠地引导电动工具。
• 在每次使用前请检查摆动防护罩的功能，仅当摆动防护罩功能正常时，才可使用电动工具。
• 在作业时务必用双手握住电动工具的手柄。 这可降低伤害危险，并且是精确作业的前提条件。
• 每次使用前请检查斜切轨的功能，并确保所有警告提示都和交付时一样在斜切轨上清晰可见。如果缺少警告提示，则可能会违反提示，从而增加伤害危险。

2.2 剩余风险

即使遵守了所有相关结构规定，设备在运行时仍然可能因以下情况而产生风险，例如：

- 在以下情况下接触斜切轨下方突出的锯片部分：

• 在接近工件时，
• 在切割时，
• 在摆动防护罩关闭前抬起锯子时。

- 从侧面触摸旋转的部件：锯片、夹紧法兰、法兰螺丝、

• 机器在工件中卡住时会回弹
• 在壳体打开且未拔出电源插头的情况下触摸带电的部件，
• 工件飞出，
• 工具损坏时工件飞出，
• 噪音排放，
• 粉尘排放。

3 按规定使用

斜切轨按规定用于锯切木材及板材。

它可确保高精度的整洁切割，尤其可以方便地实现重复精度高的角度切割。锯子在锯切过程之后自动返回初始位置。

该电动工具只允许由专业人员或受过指导的人员使用。

对于未按规定使用的情况，用户应承担责任。

4 技术参数

斜切轨 FSK 250 FSK 420 FSK 670

切割长度(材料厚度为50mm时)	250 mm 420 mm 670 mm
角度切割	-45° - +60°	-60° - +60°	-60° - +60°

重量 0.97 kg 1.25 kg 1.64 kg

5 调试

首次使用前需切割防毛边块[1-1]：

▶ 将锯子和整个导向板一起安放在斜切轨的后端，
将锯子翻转到 0^ 位置，然后设定最大切割深度，
▶ 启动锯子。
▶ 在整个长度上无停顿地缓慢锯开防毛边块。防毛边块的边缘现在精确对应于切割边缘。

6 组装

6.1 将锯子和斜切轨连接

将锯子沿锯切方向推到斜切轨上。 将锯子卡入滑块 [1-3]。
将快速锁 [1-2] 卡入锯台后部。锯子已和斜切轨牢固连接。

6.2 从斜切轨上松开锯子

▶ 轻轻地沿锯切方向向前推动锯子。
▶ 向前转动快速锁 [1-2]。
▶ 将锯子逆着锯切方向向后拔出。

7 使用电动工具工作

每次使用前需检查斜切轨的回拉功能，必要时进行维修。如自动回拉功能不工作，则不得使用。

7.1 设置

▶ 打开可调节挡块 [2-1] 上的旋钮。
▶ 在刻度 [2-3] 上调节角度。
▶ 关上可调节挡块 [2-1] 上的旋钮。
▶ 调节锯子的切割深度和切割角。
▶ 通过两个调节颚板 [2-2] 调节锯台在斜切轨上的导向间隙。

锯子必须略高于轨道。

7.2 锯

警告

伤害危险

外露的旋转中的锯片

▶ 请勿将手放到锯区域内及锯片附近。
▶ 不得将手伸到工件下方。
▶ 切勿将工件握在手中或固定在腿上。
- 锯切工件之前，必须使用螺旋夹具 [3-1] 或类似的夹紧工具固定斜切轨。由此可避免锯子被工件意外抬起，从而防止锯片外露。

如果锯子或摆动防护罩没有返回到起始位置（停止位置），中断切割，取出电池或将电源插头从插座中拔出。检查功能，必要时取出卡住的木屑。

斜切轨上锯子的停止和工作位置标记如下：

停止位置

摆动防护罩已关闭

工作位置

摆动防护罩已打开

锯切过程

▶ 将可调挡块 [2-1] 和固定挡块靠在工件上，并放上斜切轨。
将斜切轨用螺旋夹具 [3-1] 或类似的夹紧工具固定在工件上。
▶ 启动锯子。
▶ 沿锯切方向推动锯子。
摆动防护罩自行打开。
▶ 锯切部分。
▶ 锯切完成后关闭锯子。
▶ 将锯子拉回停止位置。
摆动防护罩自行关闭。
▶ 取下螺旋夹具。
▶ 将斜切轨从工件上取下。

放置锯子

警告

放置锯片外露的锯子存在伤害危险

▶ 切勿放置锯片外露的锯子
▶ 放置前将锯子置于停止位置。

8 保养和维护

客户服务和维修只能由制造商或维修服务中心执行。附近服务中心地址可查阅：www.festool.cn/service

只能使用费斯托工具原厂备件！订货号请见：www.festool.cn/service

定期清洁机器，尤其清洁调节设备和导向部件是很重要的安全因素。

注意以下提示：

- 摆动防护罩必须始终可自由活动，并且能够自动关闭。摆动防护罩周围区域应始终保持洁净。用压缩空气吹扫或用毛刷清除灰尘和碎屑。

9 联系

图特斯工具系统技术（上海）有限公司

上海总部

上海浦东康桥工业区康桥东路 1159 弄 91-1 号

电话：[phone]

传真：[phone]

www.festool.cn
