Typ produktu	Pokosová lišta
Značka	Festool
Model	FSK 250
Dĺžka rezu	250 mm (pre hrúbku materiálu 50 mm)
Rozsah šikmých rezov	-45° až +60°
Hmotnosť	0,97 kg
Napájanie	Bez napájania (príslušenstvo pre elektrickú pílu)
Hlavné funkcie	Presné rezanie dreva a dosiek, nastaviteľné pokosové rezy, automatický návrat píly do východiskovej polohy, kyvný ochranný kryt
Bezpečnosť	Kyvný ochranný kryt, upevnenie pomocou svorky, priložené bezpečnostné pokyny
Údržba	Pravidelné čistenie nastavovacích a vodiacich zariadení, kyvný ochranný kryt udržiavať čistý, odstraňovať prach a triesky stlačeným vzduchom alebo štetcom
Náhradné diely	Používať iba originálne diely Festool, opravy vykonávať výrobcom alebo autorizovanými servismi
Všeobecné informácie	Návod na použitie s 96 stranami k dispozícii v niekoľkých jazykoch
Správne použitie	Rezanie dreva a dosiek
Dostupné nastavenia	Nastaviteľný doraz pre uhol, nastaviteľná vodiaca medzera, nastaviteľná hĺbka rezu na píle
Dodávané príslušenstvo	Svorka na upevnenie na obrobok

Často kladené otázky - FSK 250 FESTOOL

Ako upevniť pokosovú lištu na obrobok?

Upevnite pokosovú lištu na obrobok pomocou dodanej svorky (alebo porovnateľného upínacieho nástroja) pred rezaním, aby ste predišli náhodnému zdvihnutiu.

Ako nastaviť uhol rezu?

Povoľte otočný gombík na nastaviteľnom doraze, nastavte požadovaný uhol pomocou stupnice, potom gombík opäť utiahnite.

Ako pripojiť pílu k pokosovej lište?

Zasuňte pílu v smere rezu na lištu. Píla zapadne do posuvného dielu a rýchloupínacie zariadenie sa uzamkne za pílovým stolom.

Ako oddeliť pílu od pokosovej lišty?

Mierne posuňte pílu dopredu, otočte rýchloupínacie zariadenie dopredu, potom vyberte pílu smerom dozadu v opačnom smere rezu.

Čo robiť, ak sa kyvný ochranný kryt nezatvára?

Okamžite prerušte rezanie, vyberte batériu alebo odpojte sieťovú zástrčku. Skontrolujte funkcie zariadenia a odstráňte prípadné zaseknuté drevené triesky.

Aké sú dôležité bezpečnostné pokyny?

Prečítajte si všetky bezpečnostné pokyny. Pílu vždy držte oboma rukami za rukoväte. Upevnite lištu svorkou. Nedávajte ruky pod obrobok. Nikdy neodkladajte pílu s odkrytým pílovým kotúčom.

Ako čistiť pokosovú lištu?

Pravidelne čistite nastavovacie a vodiace zariadenia. Kyvný ochranný kryt musí byť vždy čistý. Odstráňte prach a triesky pomocou stlačeného vzduchu alebo štetca.

Aká je maximálna dĺžka rezu?

Dĺžka rezu je 250 mm pri hrúbke materiálu 50 mm.

Aké typy materiálov je možné rezať?

Pokosová lišta je určená na rezanie dreva a dosiek. Umožňuje presné a čisté rezy.

Kde nájdem náhradné diely?

Používajte iba originálne náhradné diely Festool. Referencie sú k dispozícii na www.festool.sk/servis. Opravy musí vykonať výrobca alebo autorizovaný servis.

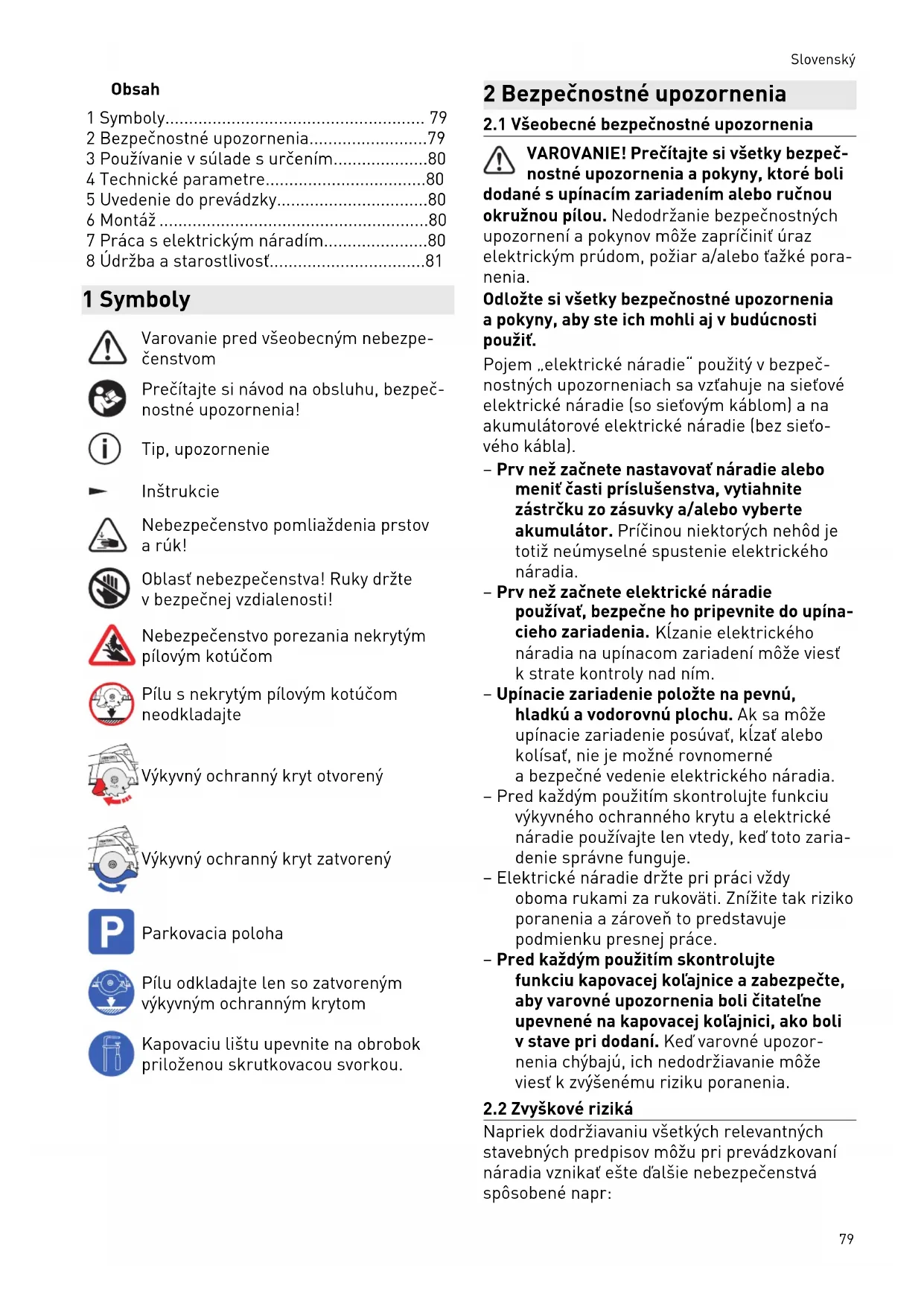

NÁVOD NA OBSLUHU FSK 250 FESTOOL

1 Symboly....79
2 Bezpečnostné upozornenia....79
3 Používanie v súlade s určením....80
4 Technické parametre....80
5 Uvedenie do prevádzky....80
6 Montáž 80
7 Práca s elektrickým náradím....80
8 Údržba a starostlivosť....81

1 Symboly

Varovanie pred všeobecným nebezpečenstvom

Pílu s nekrytým pílovým kotúčom neodkladajte

Výkyvný ochranný kryt otvorený

Výkyvný ochranný kryt zatvorený

Parkovacia poloha

Pílu odkladajte len so zatvoreným výkyvným ochranným krytom

Kapovaciu lištu upevnite na obrobok priloženou skrutkovacou svorkou.

2 Bezpečnostné upozornenia

VAROVANIE! Prečítajte si všetky bezpečnostné upozornenia a pokyny, ktoré boli dodané s upínacím zariadením alebo ručnou okružnou pílou. Nedodržanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Odložte si všetky bezpečnostné upozornenia a pokyny, aby ste ich mohli aj v budúcnosti použit.

• Prv než začnete nastavovať náradie alebo menit časti príslušenstva, vytiahnite zástrčku zo zásuvky a/alebo vyberte akumulátor. Príčinou niektorých nehôd je totiž neúmyselné spustenie elektrického náradia.
• Prv než začnete elektrické náradie používať, bezpečne ho pripevnite do upínacieho zariadenia. Kízanie elektrického náradia na upínacom zariadení môže viest' k strate kontroly nad ním.
• Upínacie zariadenie položte na pevnú, hladkú a vodorovnú plochu. Ak sa môže upínacie zariadenie posúvať, klízať alebo kolísať, nie je možné rovnomerné a bezpečné vedenie elektrického náradia.
  – Pred každým použitím skontrolujte funkciu výkyvného ochranného krytu a elektrické náradie používajte len vtedy, ked'toto zariadenie správne funguje.
• Elektrické náradie držte pri práci vždy oboma rukami za rukoväti. Znížite tak riziko poranenia a zároveň to predstavuje podmienku presnej práce.
  – Pred každým použitím skontrolujte funkciu kapovacej kol'ajnice a zabezpečte, aby varovné upozornenia boli čitateľne upevnené na kapovacej kol'ajnici, ako boli v stave pri dodaní. Ked'varovné upozornenia chýbajú, ich nedodržiavanie môže viest' k zvýšenému riziku poranenia.

2.2 Zvyškové riziká

Napriek dodržiavaniu všetkých relevantných stavebných predpisov môžu pri prevádzkovaní náradia vznikať ešte dálšie nebezpečenstvá spôsobené napr:

Slovenský

– dotykom časti pílové listu vyčnievajúcej pod kapovacou lištou,

- pri nábehu na obrobok,

- pri rezaní,

- pri nadvihnutí píly, prv než sa zatvorí výkyvný ochranný kryt.

– dotykom rotujúcich častí bočnej strany: pílový kotúč, upínacia príruba, skrutka príruby,

- spätným rázom stroja pri zaseknutí sa v obrobku,

- dotykom elektricky vodivých častí, ked'je kryt otvorený a zástrčka nie je vytiahnutá,

- odlietavaním častí obrobku,

- odlietavaním častí náradia pri poškodenom náradí,

- hlukom,

- prachom.

3 Používanie v súlade s určením

Umožňuje presné a čisté rezanie, zvlášť uhlové rezy sa dajú uskutočnit jednoducho a opakovane rovnako. Píla sa po prepílení automaticky vráti do východiskovej polohy.

Toto elektrické náradie môžu používať výhradne odborní pracovníci alebo poučené osoby.

Za používanie, ktoré nie je v súlade s určením, ručí používatel.

5 Uvedenie do prevádzky

Pred prvým použitím vytvorte zárez pre trieskovú zábranu [1-1]:

▶ Pílu s celou vodiacou doskou nasadte na zadný koniec kapovacej kol'ajnice,
- pílu otočte do polohy 0° a nastavte maximálnu híbku rezu,
▶ Zapnite pílu.

▶ Trieskovú zábranu pomaly bez prerušenia po celej dĺžke prirežte.

Hrana trieskovej zábrany teraz presne zodpovedá hrane rezu.

6 Montáž

6.1 Spojenie píly s kapovacou lištou

- Pílu nasuňte na kapovaciu lištu v smere rezania.

Píla zasahuje do klzných prvkov [1-3].

7 Práca s elektrickým náradím

a v prípade potreby ju dajte opraviť. Nepoužívajte ju, ked automatický spätný pohyb nefunguje.

7.1 Nastavenia

▶ Povol'te otočný gombík na nastavitel'nom doraze [2-1].
▶ Nastavte uhol na stupnici [2-3].
- Utiahnite otočný gombík na nastavitel'nom doraze [2-1].
▶ Nastavte híbku a uhol rezu na píle.
▶ Nastavte vôľu vedenia stola píly na kapovacej lište pomocou obidvoch nastavovacích čelůstí [2-2].

Nebezpečenstvo poranenia Voľne ležiaci rotujúci pílový kotúč

▶ Nesiahajte rukami do oblasti rezu ani k pílovému kotúču.
▶ Nesiahajte pod obrobok.
▶ Obrobok nedržte v ruke alebo nad nohou.
- Kapovacia lišta musí byť pred pílením upevnená k obrobku pomocou skrutkovej svorky [3-1] alebo podobného upínacieho nástroja.Zabránite tým náhodnému zdvihnutiu píly z obrobku a tým odkrytiu pílového kotúča.

Ak sa píla alebo výkyvný ochranný kryt nevrátia do východiskovej polohy (parkovacia poloha), prerušte proces pílenia, vyberte akumulátor príp. vytiahnite zástrčku zo zásuvky.Skontrolujte funkčnosť, v prípade potreby odstráňte zaseknuté drevené triesky.

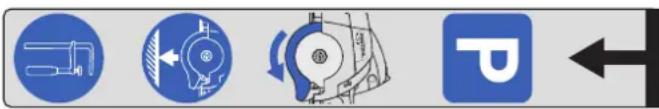

Parkovacia a pracovná poloha píly na kapovacej lište sú označené nasledovne:

Parkovacia poloha

Výkyvný ochranný kryt zatvorený

Výkyvný ochranný kryt otvorený

▶ Nastavitelný doraz [2-1] a pevný doraz priložte proti obrobku a položte kapovaciu lištu.
- Kapovaciu lištu upevnite k obrobku pomocou skrutkovej svorky [3-1] alebo podobného upínacieho nástroja.
▶ Zapnite pílu.
▶ Pílu posúvajte v smere pílenia.
Výkyvný ochranný kryt sa otvorí.
► Odpílte danú čast.
▶ Pílu po prepílení vypnite.
▶ Pílu vrátte do parkovacej polohy.
Výkyvný ochranný kryt sa zatvorí.
▶ Odstráňte skrutkovú svorku.
Zdvihnite kapovaciu lištu z obrobku.

Odkladanie píly

VAROVANIE

Zákaznícky servis a opravy len od výrobcu alebo servisných dielní.

Adresa najbližšieho servisného stre- diska: www.festool.sk/servis

Používajte len originálne náhradné súčiastky Festool! Obj. č. na: www.festool.sk/servis

Pravidelné čistenie náradia, predovšetkým nastavovacieho zariadenia a vedení, predstavuje dôležitý bezpečnostný faktor.

Dodržujte nasledujúce pokyny:

▶ Vždy musí byť možné vol’ne pohybovať s výkyvným ochranným krytom a samostatne ho zatvárat. Oblast okolo výkyvného ochranného krytu vždy udržiavajte v čistote. Prach a piliny odstráňte vyfúkaním stlačeným vzduchom alebo štetcom.
