Тип продукт	Релса за ъглов рязане
Марка	Festool
Модел	FSK 250
Дължина на рязане	250 mm (за дебелина на материала 50 mm)
Диапазон на наклонени срезове	-45° до +60°
Тегло	0,97 kg
Захранване	Без захранване (аксесоар за електрически трион)
Основни функции	Прецизно рязане на дърво и плоскости, регулируеми митър срезове, автоматично връщане на триона в начална позиция, подвижен предпазен капак
Безопасност	Подвижен предпазен капак, фиксиране със скоба, включени инструкции за безопасност
Поддръжка	Редовно почистване на регулиращите и водещи устройства, подвижният предпазен капак да се поддържа чист, отстранете прах и стърготини със сгъстен въздух или четка
Резервни части	Използвайте само оригинални части на Festool, ремонт от производителя или сертифицирани сервизи
Обща информация	Ръководство за употреба от 96 страници, достъпно на няколко езика
Правилна употреба	Рязане на дърво и плоскости
Налични настройки	Регулируем ограничител за ъгъл, регулируема хлабина на водача, регулируема дълбочина на рязане на триона
Включени аксесоари	Скоба за фиксиране върху детайла

Често задавани въпроси - FSK 250 FESTOOL

Как да закрепя релсата за ъглов рязане към детайла?

Закрепете релсата за ъглов рязане към детайла с помощта на предоставената скоба (или подобен затягащ инструмент) преди рязане, за да избегнете случайно повдигане.

Как да настроя ъгъла на рязане?

Разхлабете въртящия се бутон на регулируемия ограничител, настройте желания ъгъл с помощта на скалата, след което затегнете бутона.

Как да свържа триона към релсата за ъглов рязане?

Натиснете триона в посока на рязане върху релсата. Трионът влиза в плъзгащата се част и бързозатягащото устройство се заключва зад масата за рязане.

Как да отделя триона от релсата за ъглов рязане?

Натиснете леко триона напред, завъртете бързозатягащото устройство напред, след което извадете триона отзад в посока, обратна на рязането.

Какво да направя, ако подвижният предпазен капак не се затваря?

Спрете веднага рязането, извадете батерията или изключете захранващия кабел. Проверете функциите на уреда и отстранете евентуални заклещени дървени трески.

Кои са важните инструкции за безопасност?

Прочетете всички инструкции за безопасност. Винаги дръжте триона с двете ръце за дръжките. Закрепете релсата със скоба. Не поставяйте ръцете си под детайла. Никога не оставяйте триона с достъпен нож.

Как да почистя релсата за ъглов рязане?

Редовно почиствайте регулиращите и водещи устройства. Подвижният предпазен капак винаги трябва да бъде чист. Отстранете прах и стърготини със сгъстен въздух или четка.

Каква е максималната дължина на рязане?

Дължината на рязане е 250 mm за дебелина на материала 50 mm.

Какви видове материали могат да се режат?

Релсата за ъглов рязане е предназначена за рязане на дърво и плоскости. Тя позволява прецизни и чисти срезове.

Къде да намеря резервни части?

Използвайте само оригинални резервни части на Festool. Референциите са достъпни на www.festool.fr/services. Ремонтите трябва да се извършват от производителя или оторизирани сервизи.

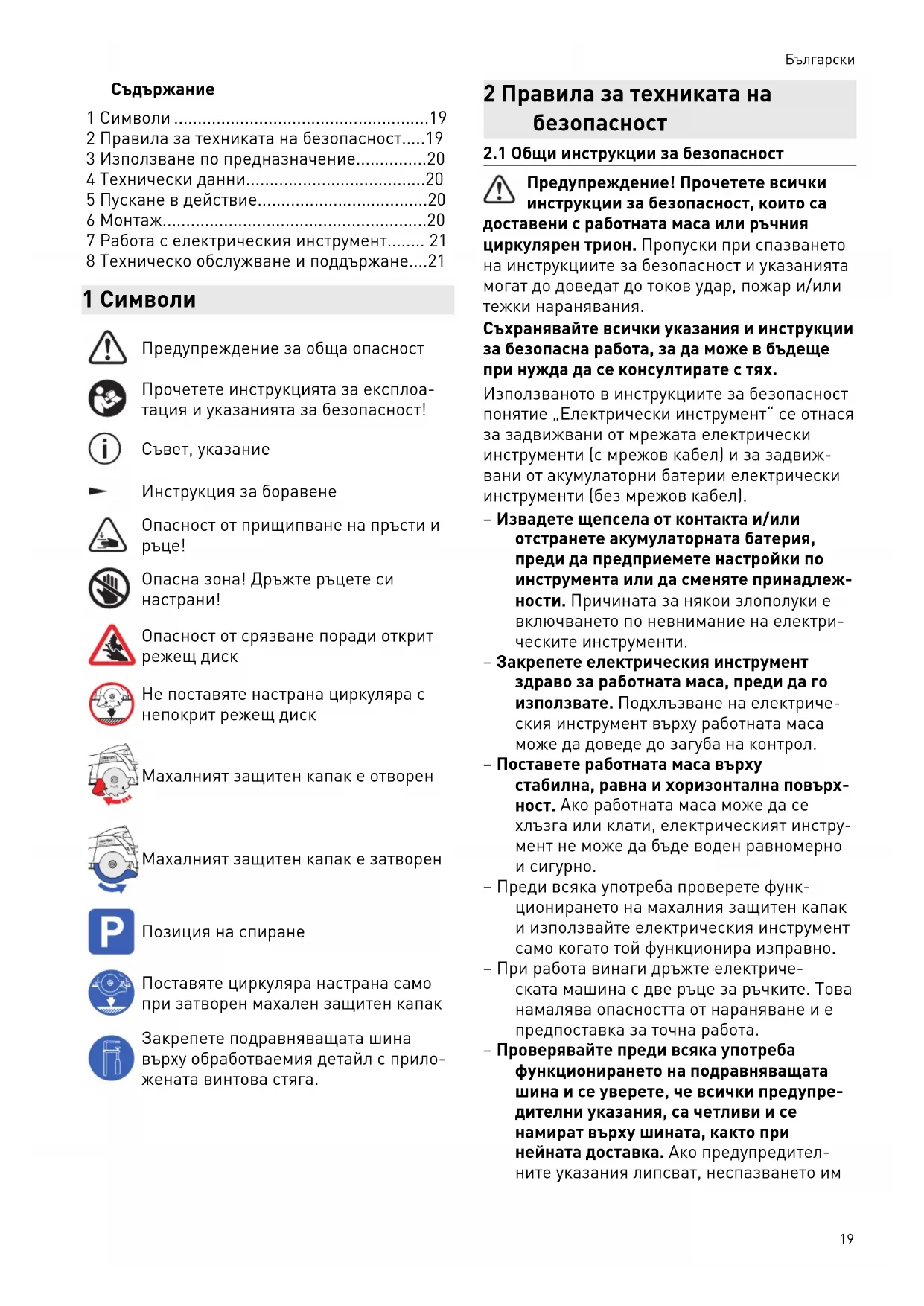

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FSK 250 FESTOOL

1 Символи....19
2 Правила за техниката на безопасност.....19
3 Използване по предназначение......20
4 Технически данни.....20
5 Пускане в действие....20
6 Монтаж....20
7 Работа с електрическия инструмент...... 21
8 Техническо обслужване и поддържане....21

1 Символи

Прочетете инструкцията за експлоатация и указанията за безопасност!

Съвет, указание

Инструкция за боравене

Опасност от прищипване на пръсти и ръце!

Опасна зона! Дръжте ръцете си настрани!

Опасност от срязване поради открит режещ диск

Махалният защитен капак е отворен

Махалният защитен капак е затворен

Позиция на спиране

Поставяте циркуляра настрана само при затворен махален защитен капак

Закрепете подравняващата шина върху обработваемия детайл с приложената винтова стяга.

2 Правила за техниката на безопасност

2.1 Общи инструкции за безопасност

Предупреждение! Прочетете всички инструкции за безопасност, които са доставени с работната маса или ръчния циркулярен трион. Пропуски при спазването на инструкциите за безопасност и указанията могат до доведат до токов удар, пожар и/или тежки наранявания.

Съхранявайте всички указания и инструкции за безопасна работа, за да може в бъдеще при нужда да се консултирате с тях.

Използваното в инструкциите за безопасност понятие „Електрически инструмент“ се отнася за задвижвани от мрежата електрически инструменти (с мрежов кабел) и за задвижвани от акумулаторни батерии електрически инструменти (без мрежов кабел).

– Извадете щепсела от контакта и/или отстранете акумулаторната батерия, преди да предприемете настройки по инструмента или да сменяте принадлежности. Причината за някои злополуки е включването по невнимание на електрическите инструменти.
– Закрепете електрическия инструмент здраво за работната маса, преди да го използвате. Подхлъзване на електрическия инструмент върху работната маса може да доведе до загуба на контрол.
– Поставете работната маса върху стабилна, равна и хоризонтална повърхност. Ако работната маса може да се хлъзга или клати, електрическият инструмент не може да бъде воден равномерно и сигурно.
– Преди всяка употреба проверете функционирането на махалния защитен капак и използвайте електрическия инструмент само когато той функционира изправно.
– При работа винаги дръжте електриче- ската машина с две ръце за ръчките. Това намалява опасността от нараняване и е предпоставка за точна работа.
– Проверявайте преди всяка употреба функционирането на подравняващата шина и се уверете, че всички предупредителни указания, са четливи и се намират върху шината, както при нейната доставка. Ако предупредителните указания липсват, неспазването им

може да доведе до повишена опасност нараняване.

2.2 Други опасности

Въпреки спазването на всички важни строителни норми и правила при работата с инструмента все още могат да възникнат опасности, например поради:

– Докосване на изпъкналата под подравня- ващата шина част на циркулярния диск
– при вкарване в обработваемия детайл,
- при рязане,
– при повдигане на циркуляра преди махалният защитен капак да се затвори.

– Докосване на въртящи се части отстрани: циркулярен диск, затегателен фланец, фланцов винт,

– откат на инструмента при заклещване в работния детайл,

– докосване до части провождащи електричество при отворен корпус и неизваден мрежов кабел,

– отхвърчане на части от работния детайл,

– отхвърчане на части от инструмента при повредени приставки,

- Емисия на шум,

- прахова емисия.

3 Използване по

предназначение

Подравняващата шина е предназначена за рязане на дърво и плосткостни материали.

Тя прави възможни прецизните и чисти разрези, като особено лесно се извършват повтаряеми разрези под ъгъл. Циркулярът се връща автоматично след протичане на разреза в изходна позиция.

Тази електрическа машина може да се използва изключително и само от специалисти или инструктирани лица.

При употреба не по предназначение вина носи използващия.

4 Технически данни

Подравня-ваща шина

FSK 250 FSK 420 FSK 670

Дължина на разреза (при дебелина на материала от 50 мм)

250 мм 420 мм 670 мм

Разрези подъгъл

-45^ - +60^

-60^ - +60^

-60^ - +60^

Преди първото използване изрежете защи- тата срещу зачепване [1-1]:

▶ Поставете циркуляра с цялата основна плоча върху задния край на водещата шина,
- наклонете циркуляра в 0°-позиция и настройте максимальна дълбочина на рязане,
▶ Включете циркуляра.
▶ Изрежете защитата срещу зачепване бавно без прекъсване по цялата дължина.
Сега ръбът на защитата срещу зачепване съответства напълно на режещия ръб.

6 Монтаж

6.1 Прикачане на циркуляра към подравняващата шина

▶ Плъзнете циркуляра в посока на рязане по подравняващата шина.

Циркулярът се захваща към плъзгача [1-3].

Приспособлението за бързо захващане [1-2] се загнездва зад плота на циркуляра.

Циркулярът е здраво свързан за подравняващата шина.

6.2 Откачане на циркуляра от подравняващата шина.

▶ Придвижете циркуляра леко напред по посоката на рязане.
- Завъртете приспособлението за бързо захващане [1-2]напред.
- Издърпайте циркуляра назад по посока обратна на посоката на рязане.

7 Работа с електрическия инструмент

Преди употреба проверете функцио- нирането на връщащия механизмъм на

подравняващата шина и при нужда го ремонтирайте. Никога не използвайте, ако автоматичното връщане не функционира правилно.

7.1 Настройки

▶ Отвийте въртящото се копче на регулируемия ограничител [2-1].
▶ Настройте ъгъла на скалата [2-3].
- Завийте въртящото се копче на регулируемия ограничител [2-1].
▶ Настройте дълбочината на рязане и ъгъла на рязане на циркуляра.
▶ Оберете луфта между плота на циркуляра и подравняващата шина с помощта на двете ролки за регулиране [2-2].

Циркулярът трябва да се движи леко по шината.

7.2 Рязане

ПРЕДУПРЕЖДЕНИЕ

Има опасност от нараняване

Открит, въртящ се режещ диск

▶ Не посягайте с ръце в областта на рязане и към режещия диск.
▶ Не хвашайте с ръка под работния детайл.
▶ Не дръжте работния детайл с ръка и не го поставяйте на крака си.
▶ Подравняващите шини трябва да се закрепят преди рязането към обработваемия детайл с винтова стяга [3-1] или подобен инструмент за затягане. Неволно повдигане на циркуляра от обработваемия детайл и съответно освобождаване на циркулярния диск така се предотвратява.

Ако циркулярът или махалният защитен капак не се върнат на изходна позиция (паркинг позиция), прекъснете рязането, свалете акумулаторната батерия, респ. изтеглете щепсела от контакта. Проверете функционалностите, респ. отстранете захванатите парченца дърво.

Паркинг позицията и работната позиция на циркуляра върху подравняващата шина са означени по следния начин:

Паркинг позиция

Махалният защитен капак е затворен

Работна позиция

Махалният защитен капак е отворен

Процедура по рязане

• Опрете регулируемия ограничител [2-1] и стационарния ограничител към работния детайл и поставете подравняващата шина.
• Закрепете подравняващата шина към обработваемия детайл с винтова стяга [3-1] или сравним затегателен инструмент.

▶ Включете циркуляра.

- Движете циркуляра напред по посоката на рязане.

Махалният защитен капак се отваря.

▶ Срежете сегмента.
▶ След приключване на разреза изключете циркуляра.
▶ Изтеглете циркуляра в паркинг позиция.
Махалният защитен капак се затваря.
▶ Свалете винтовата стяга.
▶ Вдигнете подравняващата шина от работния детайл.

Оставяне на циркуляра

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване при оставянето на циркуляра със свободен циркулярен диск

▶ Никога не оставяйте циркуляра с освободен циркулярен диск
▶ Преди оставянето поставете циркуляра в позиция на спиране.

8 Техническо обслужване и поддържане

Клиентска служба и ремонт само от производителя или от сервизни работилници. Най-близкия адрес можете да откриете на: www.festool.bg/сервиз

Използвайте само оригинални резервни части от Festool! Ката-ложни номера на: www.festool.bg/сервиз

Редовното почистване на инструмента, преди всичко подвижните части и водачите, представлява важен фактор за безопасността.

Спазвайте следните указания:

▶ Махалният защитен капак трябва винаги да може да се движи свободно и да се затваря самостоятельно. Подържайте областта около махалния защитен капак винаги чиста. Почистете праха и стърготините чрез издухване със сгъстен въздух или с четка.
