| Typ produktu | Prowadnica do cięcia kątowego |
| Marka | Festool |
| Model | FSK 250 |
| Długość cięcia | 250 mm (dla grubości materiału 50 mm) |
| Zakres cięć skośnych | -45° do +60° |
| Waga | 0,97 kg |
| Zasilanie | Bez zasilania (akcesorium do pilarki akumulatorowej) |
| Główne funkcje | Precyzyjne cięcie drewna i płyt, regulowane cięcia ukośne, automatyczny powrót pilarki do pozycji wyjściowej, wahliwa osłona ochronna |
| Bezpieczeństwo | Wahliwa osłona ochronna, mocowanie za pomocą imadła, dołączone instrukcje bezpieczeństwa |
| Konserwacja | Regularne czyszczenie elementów regulacji i prowadzenia, utrzymywanie wahliwej osłony ochronnej w czystości, usuwanie pyłu i wiórów sprężonym powietrzem lub pędzlem |
| Cięści zamienne | Stosować wyłącznie oryginalne części Festool, naprawy przez producenta lub autoryzowane warsztaty |
| Informacje ogólne | Instrukcja obsługi licząca 96 stron dostępna w kilku językach |
| Zastosowanie zgodne z przeznaczeniem | Cięcie drewna i płyt |
| Dostępne ustawienia | Regulowany ogranicznik kąta, regulowana luz prowadzenia, regulowana głębokość cięcia na pile |
| Dołączone akcesoria | Imadło do mocowania na przedmiocie obrabianym |
Często zadawane pytania - FSK 250 FESTOOL
Pytania użytkowników dotyczące FSK 250 FESTOOL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Instrukcja obsługi w formacie PDF za darmo! Znajdź swoją instrukcję FSK 250 - FESTOOL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. FSK 250 marki FESTOOL.
INSTRUKCJA OBSŁUGI FSK 250 FESTOOL

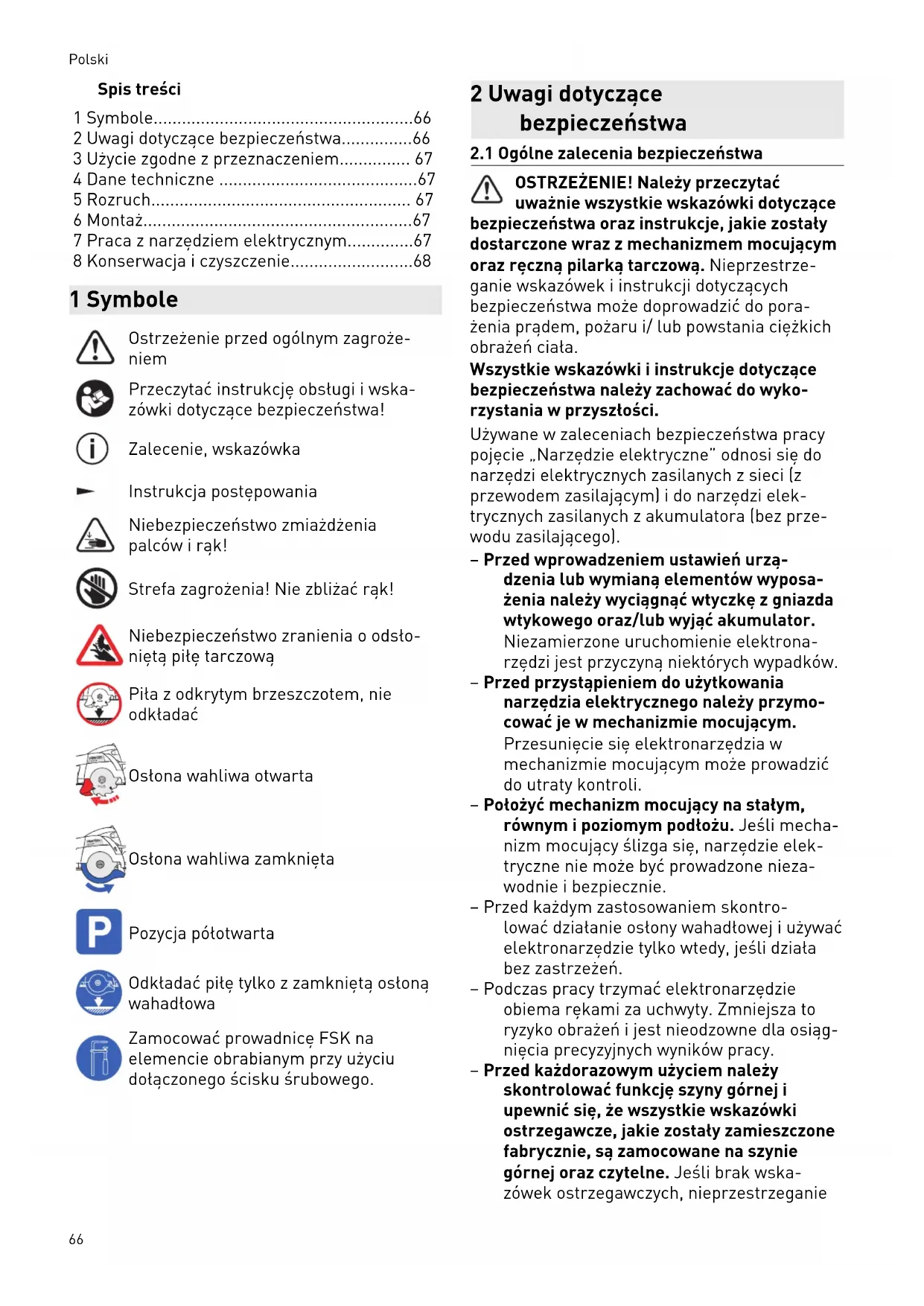

1 Symbole....66
2 Uwagi dotyczące bezpieczeństwa......66
3 Użycie zgodne z przeznaczeniem.... 67
4 Dane techniczne 67
5 Rozruch....67
6 Montaż....67
7 Praca z narzędziem elektrycznym......67
8 Konserwacja i czyszczenie....68
1 Symbole
Ostrzeżenie przed ogólnym zagrożeniem
Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!
Zalecenie, wskazówka
Instrukcja postępowania
Niebezpieczeństwo zmiażdżenia palców i rąk!
Strefa zagrożenia! Nie zbliżać rąk!
Niebezpieczeństwo zranienia o odsto- nięta piłę tarczową
Piła z odkrytym brzeszczotem, nie odkładać
Ostona wahliwa otwarta
Ostona wahliwa zamknięta
Pozycja półotwarta
Odkładać piłę tylko z zamknięta ostoną wahadtowa
Zamocować prowadnicę FSK na elemencie obrabianym przy użyciu dołączonego ścisku śrubowego.
2 Uwagi dotyczące bezpieczeństwa
2.1 Ogólne zalecenia bezpieczeństwa
OSTRZEŻENIE! Należy przeczytać uważnie wszystkie wskazówki dotyczące bezpieczeństwa oraz instrukcje, jakie zostały dostarczone wraz z mechanizmem mocującym oraz ręczną pilarką tarczową. Nieprzestrze-ganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciata.
Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.
Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).
– Przed wprowadzeniem ustawień urządzenia lub wymianą elementów wyposażenia należy wyciągnąć wtyczkę z gniazda wtykowego oraz/lub wyjąć akumulator. Niezamierzone uruchomienie elektronarzędzi jest przyczyną niektórych wypadków.
– Przed przystąpieniem do użytkowania narzędzia elektrycznego należy przymocować je w mechanizmie mocującym.
Przesunięcie się elektronarzędzia w mechanizmie mocującym może prowadzić do utraty kontroli.
- Potożyć mechanizm mocujący na stałym, równym i poziomym podłożu. Jeśli mechanizm mocujący ślizga się, narzędzie elektryczne nie może być prowadzone niezawodnie i bezpiecznie.
- Przed każdym zastosowaniem skontrolować działanie ostony wahadłowej i używać elektronarzędzie tylko wtedy, jeśli działa bez zastrzeżeń.
- Podczas pracy trzymać elektronarzędzie obiema rękami za uchwyty. Zmniejsza to ryzyko obrażeń i jest nieodzowne dla osiągnięcia precyzyjnych wyników pracy.
– Przed każdorazowym użyciem należy skontrolować funkcję szyny górnej i upewnić się, że wszystkie wskazówki ostrzegawcze, jakie zostały zamieszczone fabrycznie, są zamocowane na szynie górnej oraz czytelne. Jeśli brak wska-zówek ostrzegawczych, nieprzestrzeganie
tychże wskazówek może doprowadzić do podwyższonego niebezpieczeństwa zranienia.
2.2 Pozostałe zagrożenia
Pomimo spełnienia wymogów wszystkich obowiązujących przepisów konstrukcyjnych, w czasie eksploatacji urządzenia mogą występować zagrożenia spowodowane np. przez:
– dotknięcie części tarczy pilarskiej wystającej ponad prowadnicę FSK
- przesuwanie elementu obrabianego,
- cięcie,
- podnoszenie pity zanim zamknie się osostona wahliwa.
- Dotknięcie części obracających się z boku: Tarcza pilarska, kołnierz mocujący, śruba kołnierza,
- odbicie urządzenia w przypadku zakleszczenia w przedmiocie obrabianym,
– Dotknięcie elementów pod napięciem przy otwartej obudowie i podłączonej wtyczce sieciowej, - Wyrzucanie części elementów obrabianych,
– Wyrzucanie części elementów obrabianych w przypadku uszkodzenia narzędzi, - Emisja hatasu,
- Emisja pytu.
3 Użycie zgodne z przeznaczeniem
Prowadnica jest przeznaczona do cięcia drewna i płyt.
Umożliwia ona precyzyjne i czyste cięcie. W szczególności cięcie pod kątem może być wykonywane w bardzo łatwy i powtarzalny sposób.
Po zakończeniu cięcia pilarka automatycznie powraca do pozycji wyjściowej.
Elektronarzędzie może być użytkowane wyłącznie przez profesjonalistów lub osoby przeszkolone.
W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność i użytkownik.
4 Dane techniczne
Prowadnica FSK 250 FSK 420 FSK 670
| Długość cięcia (przy materiale o grubości 50 mm) | 250 mm 420 mm 670 mm |
| Ciecie pod kątem | -45^ - +60^ | -60^ - +60^ | -60^ - +60^ |
Cieżar 0,97 kg 1,25 kg 1,64 kg
5 Rozruch
Przed pierwszym użyciem naciąć zabezpieczenie przeciwodpryskowe [1-1]:
▶ Nałożyć piłę z całą płytą prowadzącą na tylny koniec szyny górnej,
- Odchylić pię do pozycji 0° i ustawić maksymalną grubość cięcia
▶ Włączyć piłę.
▶ Powoli przyciąć zabezpieczenie przeciwod-pryskowe na catej długości bez odsadzania. Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia.
6 Montaż
6.1 Łaczenie piły z szyną górną
▶ Nasunąć piłę w kierunku cięcia na szynę górna.
Piła wchodzi w element ślizgowy [1-3].
Szybkozłączka [1-2] za stołem pilarskim zatrzaskuje się.
Pita jest potączona z szyną górną.
6.2 Odtączanie piły od szyny górnej
▶ Lekko przesunąć piłę w kierunku cięcia do przodu.
▶ Obrócić szybkoztącze[1-2] do przodu.
▶ Ściągnąć piłę w kierunku cięcia do tyłu.
7 Praca z narzędziem elektrycznym
Przed każdym użyciem sprawdzić funkcję powrotu szyny górnej i w razie
potrzeby zlecić naprawę. Nie używać, jeśli funkcja automatycznego powrotu nie działa.
7.1 Ustawienia
▶ Odkręcić pokrętło w regulowanym zderzaku [2-1].
▶ Ustawić kąt na skali [2-3].
Polski
Zakręcić pokrętło w regulowanym zderzaku [2-1].
▶ Ustawić głębokość cięcia i kąt cięcia w pile.
▶ Ustawić luz prowadnicy stołu pilarskiego na szynie górnej za pomocą obu szczęk nastawczych [2-2].
Piła musi swobodnie poruszać się po szynie.
7.2 Cięcie
OSTRZEŻENIE
Niebezpieczeństwo zranienia Odkryta, obracająca się tarcza pilarska
▶ Ręce należy utrzymywać z dala od strefy cięcia i tarczy pilarskiej.
▶ Nie wolno wkładać rąk pod element obrabiany.
- Elementu obrabianego w żadnym wypadku nie przytrzymywać w rękach lub na nodze.
▶ Przed rozpoczęciem cięcia przymocować prowadnicę FSK do obrabianego elementu za pomocą ścisku śrubowego [3-1] lub podobnego narzędzia mocującego. Pozwala to uniknąć przypadkowego uniesienia pilarki nad obrabiany element i, co za tym idzie, odstonięcia tarczy pilarskiej.
Jeśli pilarka lub ostona wahliwa nie wraca do pozycji wyjściowej (pozycja półotwarta), przewać cięcie, zdjąć akumulator lub wyjąć wtyczkę z modułu gniazda wtykowego. Sprawdzić funkcje, ewentualnie usunąć zakleszczone kawałki drewna.

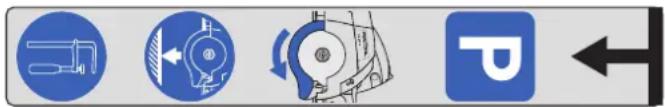

Pozycję półotwartą i pozycję roboczą pilarki na prowadnicy FSK zaznaczono następująco:
Pozycja półotwarta
Ostona wahliwa zamknięta
- Przyłożyć regulowany ogranicznik [2-1] i stały ogranicznik do obrabianego elementu i nałożyć prowadnicę FSK.
- Przymocować prowadnicę FSK za pomocą ścisku śrubowego [3-1] lub podobnego narzędzia mocującego do obrabianego elementu.
▶ Włączyć pilarkę.
▶ Przesunąć pilarkę w kierunku cięcia.
Otwiera się ostona wahliwa.
▶ Przeprowadzić cięcie odcinka.
▶ Po zakończeniu cięcia wyłączyć pilarkę.
▶ Ustawić pilarkę w pozycji półotwartej.
Ostona wahlwa zamknie się.
▶ Zdjąć ścisk śrubowy.
- Podnieść prowadnicę FSK z obrabianego elementu.
Odkładanie pilarki
OSTRZEŻENIE
Niebezpieczeństwo zranienia przy odkładaniu pilarki z odstoniętą tarczą pilarską
▶ Nigdy nie odkładać pilarki z odstoniętą tarczą pilarską
- Przed odłożeniem pilarki ustawić ją w pozycji półotwartej.
8 Konserwacja i czyszczenie
Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/ serwis
Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis
Regularne czyszczenie maszyny, zwłaszcza elementów służących do regulacji i prowadnic, jest ważne dla bezpieczeństwa.
Przestrzegać następujących wskazówek:
- Ostona wahadtowa musi zawsze poruszać się swobodnie i mieć możliwość samoczynnego zamknięcia. Obszar wokół ostony wahadtowej musi być zawsze utrzymywany w czystości. Przedmuchać pył i wióry sprężonym powietrzem lub oczyścić pędzlem.
