| Tip de produs | Șină de tăiere pentru tăieturi oblice |
| Marcă | Festool |
| Model | FSK 250 |
| Lungime de tăiere | 250 mm (pentru o grosime a materialului de 50 mm) |
| Plajă de tăieturi oblice | -45° până la +60° |
| Greutate | 0,97 kg |
| Alimentare | Fără alimentare (accesoriu pentru ferăstrău electric portabil) |
| Funcții principale | Tăiere precisă a lemnului și panourilor, tăieturi oblice reglabile, revenire automată a ferăstrăului în poziția de pornire, capac de protecție pendular |
| Siguranță | Capac de protecție pendular, fixare prin menghină, instrucțiuni de siguranță incluse |
| Întreținere | Curățare regulată a dispozitivelor de reglare și ghidare, capacul de protecție pendular menținut curat, îndepărtați praful și așchiile cu aer comprimat sau cu o pensulă |
| Piese de schimb | Utilizați numai piese originale Festool, repararea de către producător sau ateliere autorizate |
| Informații generale | Manual de utilizare de 96 de pagini disponibil în mai multe limbi |
| Utilizare conformă | Tăierea lemnului și a panourilor |
| Reglaje disponibile | Opritor reglabil pentru unghi, joc de ghidare ajustabil, adâncime de tăiere reglabilă pe ferăstrău |
| Accesorii furnizate | Menhină pentru fixare pe piesă |
Întrebări frecvente - FSK 250 FESTOOL
Întrebările utilizatorilor despre FSK 250 FESTOOL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Ghid de utilizare în format PDF gratuit! Găsiți manualul dvs. FSK 250 - FESTOOL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. FSK 250 mărcii FESTOOL.

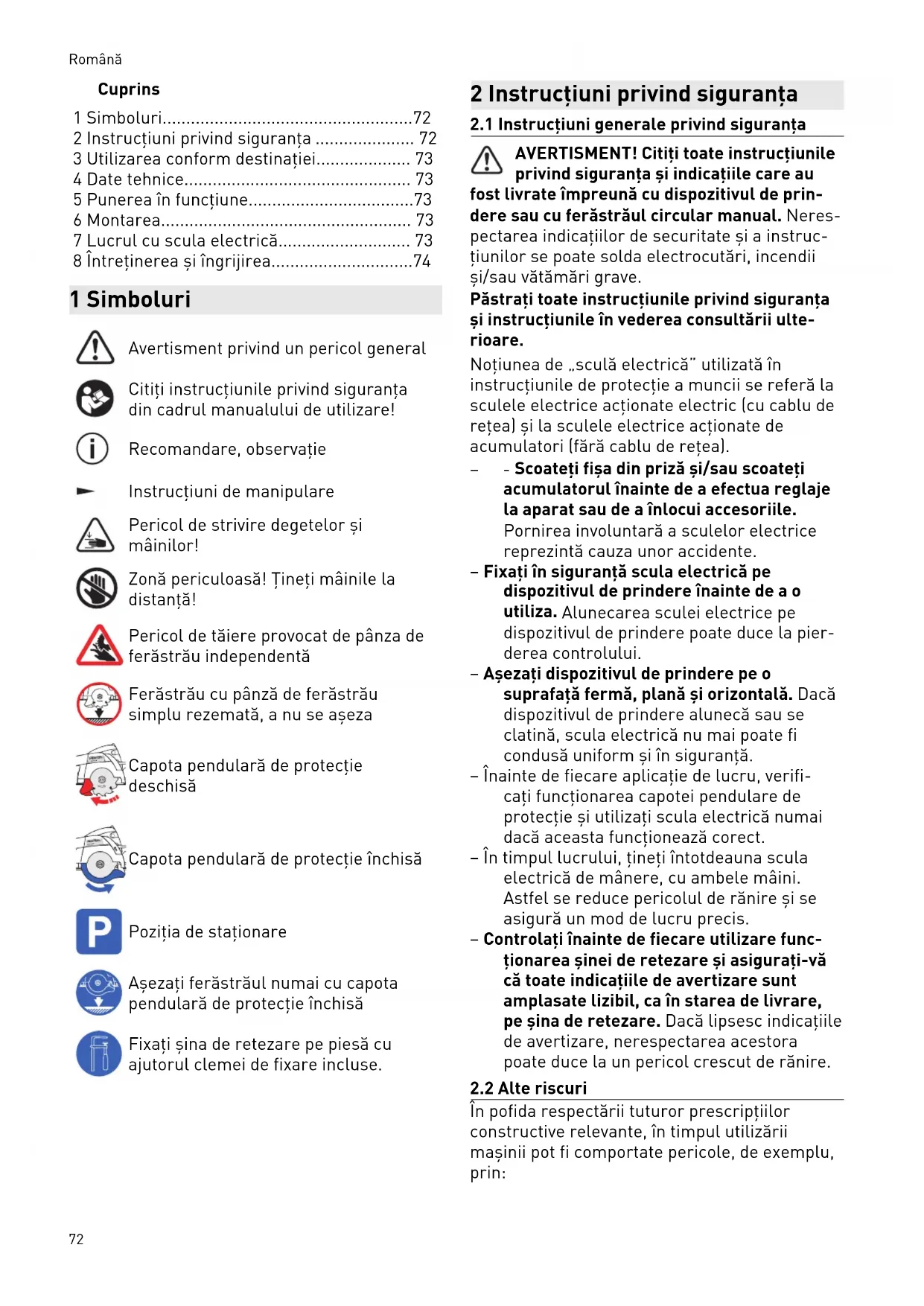

MANUAL DE UTILIZARE FSK 250 FESTOOL
1 Simboluri....72
2 Instructiuni privind siguranța 72
3 Utilizarea conform destinatiei.... 73
4 Date tehnice....73
5 Punerea în funcțiune....73
6 Montarea....73
7 Lucrul cu scula electrică.... 73
8 Întreținerea și îngrijirea....74
1 Simboluri
Avertisement privind un pericol general
Citiți instrucțiunile privind siguranța din cadrul manualului de utilizare!
Recomandare, observatie
Instrucțiuni de manipulare
Pericol de strivire degetelor și mâinilor!
Zonă periculoasă! Tineți mâinile la distanță!
Pericol de tăiere provocat de pânza de ferăstrău independentă
Ferăstrău cu pânză de ferăstrău simplu rezemată, a nu se așeza
Capota pendulară de protecție deschisă
Capota pendulară de protecție închisă
Pozitia de staționare
Aşezați ferăstrăul numai cu capota pendulară de protecție închisă
Fixați șina de retezare pe piesă cu ajutorul clemei de fixare incluse.
2 Instructiuni privind siguranța
2.1 Instructiuni generale privind siguranța
AVERTISMENT! Citiți toate instrucțiunile privind siguranța și indicațiile care au fost livrate împreună cu dispozitivul de prin- dere sau cu ferăstrăul circular manual. Neres- pectarea indicațiilor de securitate și a instruc-țiunilor se poate solda electrocutări, incendii și/sau vătămări grave.
Păstrați toate instrucțiunile privind siguranța și instrucțiunile în vederea consultării ulterioare.
Noțiunea de „sculă electrică” utilizată în instrucțiunile de protecție a muncii se referă la sculele electrice acționate electric (cu cablu de rețea) și la sculele electrice acționate de acumulatori (fără cablu de rețea).
- Scoateți fișa din priză și/sau scoateți accumulatorul înainte de a efectua reglaje la aparat sau de a înlocui accesoriile. Pornirea involuntară a sculelor electrice reprezintă cauza unor accidente.
- Fixați în siguranță scula electrică pe dispozitivul de prindere înainte de a o utiliza. Alunecarea sculei electrice pe dispozitivul de prindere poate duce la pier-derea controlului.
- Asezați dispozitivul de prindere pe o suprafață fermă, plană și orizontală. Dacă dispozitivul de prindere alunecă sau se clatină, scula electrică nu mai poate fi condusă uniform și în siguranță.
- Înainte de fiecare aplicatie de lucru, verificați funcționarea capotei pendulare de protectie și utilizati scula electrică numai dacă aceasta funcționează corect.
- În timpul lucrului, țineți întotdeauna scula electrică de mânere, cu ambele mâini. Astfel se reduce pericolul de rănire și se asigură un mod de lucru precis.
- Controlați înainte de fiecare utilizare func- tionarea șinei de retezare și asigurați-vă că toate indicațiile de avertizare sunt amplasate lizibil, ca în starea de livrare, pe șina de retezare. Dacă lipsesc indicațiile de avertizare, nerespectarea acestora poate duce la un pericol crescut de rănire.
2.2 Alte riscuri
În pofida respectării tuturor prescripțiilor constructive relevante, în timpul utilizării mașinii pot fi comportate pericole, de exemplu, prin:
- Atingeți sectiunea pânzei de ferăstrău care iese de sub șina de retezare
– la apropierea de piesă, - la tăiere,
- la ridicarea ferăstrăului înainte de a închiderea capotei pendulare de protectie.
- atingerea din lateral a pieselor aflate în rotație: pânza de ferăstrău, flanșa de prin- dere, șurubul cu flanșă,
- Reculul maşinii la blocare în piesă,
- atingerea pieselor aflate sub tensiune cu carcasa deschisă și fișa de rețea nescoasă,
- desprinderea de bucăți din piesă,
- desprinderea de bucăți din accesoriul de lucru în cazul în care acesta este deteriorat,
- emisiile de zgomot,
- emisiile de praf.
3 Utilizarea conform destinației
Şina de retezare este adecvată pentru tăierea lemnului și a materialelor din plăci.
Aceasta permite efectuarea de tăieri precise și curate; tăierile unghiulare în special pot fi executate ușor și cu precizie de repetabilitate. După finalizarea procesului de tăiere, ferăstrăul revine automat în poziția inițială.
Această sculă electrică poate fi utilizată exclusiv de specialiști sau persoane instruite.
Utilizatorul este singurul răspunzător în cazul utilizării neconforme cu destinația.
4 Date tehnice
| Şină de rete-zare | FSK 250 | FSK 420 | FSK 670 |
| Lungimea de tăiere (la grosimea materialului de 50 mm) | 250 mm | 420 mm | 670 mm |
| Tăieri unghiulare | -45° - +60° | -60° - +60° | -60° - +60° |
| Greutate 0,97 kg | 1,25 kg | 1,64 kg |
5 Punerea în funcțiune
Înainte de prima utilizare, crestați protecția împotriva așchiilor [1-1]:
- aşezati ferăstrăul cu întreaga placă de ghidare pe capătul din spate al șinei de retezare,
▶ rotiți ferăstrăul în poziția de 0° și reglați adâncimea maximă de tăiere,
▶ conectați ferăstrăul.
- Crestați lent apărătoarea împotriva așchiilor, fără a așeza ferăstrăul pe toată lungimea.
Marginea apărătoarei împotriva așchiilor corespunde acum exact cu muchia de tăiere.
6 Montarea
6.1 Fixați ferăstrăul pe șina de retezare
- Împingeți ferăstrăul în direcția de tăiere pe șina de retezare. Ferăstrăul intră în piesa culisantă [1-3]. Închizătorul rapid [1-2] se fixează în spatele mesei ferăstrăului.
Ferăstrăul este fixat ferm pe șina de retezare.
6.2 Desfaceți ferăstrăul de pe şina de retezare
- Împingeți puțin ferăstrăul în direcția de tăiere, spre înainte.
▶ Răsuciți spre înainte închizătorul rapid [1-2]. - Desprindeți ferăstrăul în sens invers tăierii spre spate.
7 Lucrul cu scula electrică
Înainte de fiecare utilizare, verificați funcția de retragere a șinei de retezare
și, dacă este cazul, solicitați repararea acesteia. Nu o utilizați niciodată dacă funcția de retra-gere automată nu funcționează.
7.1 Reglaje
- Deschideti butonul rotativ de la opritorul reglabil [2-1].
▶ Reglați unghiul de la scala [2-3] . - Închideți butonul rotativ de la opritorul reglabil [2-1].
▶ Reglați adâncimea de tăiere și unghiul de tăiere la ferăstrău.
▶ Reglați jocul de ghidare al mesei ferăs-trăului pe șina de retezare cu cele două fălci de poziționare [2-2].
Ferăstrăul trebuie să se deplaseze ușor deasupra șinei.
7.2 Tăierea cu ferăstrăul
AVERTISMENT
Pericol de rănire
Pânza de ferăstrău rotativă așezată liber
▶ Nu apropiati mâinile de zona de tăiere și de pânza de ferăstrău.
▶ Nu introduceți mâinile sub piesă.
▶ Nu strângeți piesa în mână sau deasupra piciorului.
Înainte de tăiere, șina de retezare trebuie fixată pe piesă cu ajutorul unei cleme de fixare [3-1] sau al unei scule de strângere similare. În plus, este împiedicată ridicarea accidentală a ferăstrăului de pe piesă și, implicit, expunerea pânzei de ferăstrău.
Dacă ferăstrăul sau capota pendulară de protecție nu se retrage în poziția inițială (poziția de staționare), întrerupeți procesul de tăiere, scoateți accumulatorul, respectiv trageți fișa din priza de alimentare electrică. Verificați funcționalitățile și, dacă este necesar, îndepărtați așchiile de lemn înțepenite.

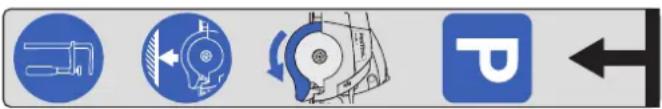

Pozitia de staționare și poziția de lucru ale ferăstrăului pe șina de retezare sunt marcate după cum urmează:
Pozitia de parcare
Capota pendulară de protecție închisă
Pozitia de lucru
Capota pendulară de protecție deschisă
Procesul de tăiere
- Asezați opritorul reglabil [2-1] și opritorul fix pe piesă și amplasați deasupra șina de retezare.
- Fixați șina de retezare pe piesă cu ajutorul unei cleme de fixare [3-1] sau al unei scule de strângere similare.
▶ Porniți ferăstrăul. - Împingeti ferăstrăul în direcția de tăiere.
Capota pendulară de protectie se deschide.
▶ Tăiați o secțiune.
▶ După finalizarea procesului de tăiere, deco- nectați ferăstrăul. - Readuceți ferăstrăul în poziția de staționare.
Capota pendulară de protecție se închide.
▶ Demontați clema de fixare.
▶ Ridicați șina de retezare de pe piesă.
Aşezarea ferăstrăului
AVERTISMENT
Există pericolul de rănire la așezarea ferăstrăului cu pânză de ferăstrău independentă
▶ Nu așezați niciodată ferăstrăul cu pânza de ferăstrău independentă
Înainte de aşezare, aduceți ferăstrăul în poziția de staționare.
8 Întreținerea și îngrijirea
Serviciile de asistență pentru clienti și reparațiile pot fi asigurate numai de producător sau de atelie-rele de service. Pentru cel mai apro-piat sediu, accesați: www.festool.ro/
service
Utilizați numai piese de schimb originale Festool! Pentru codul de comandă, accesati: www.festool.ro/service
O curățare regulată a mașinii, cu precă- dere a dispozitivelor de ajustare și a ghidajelor, reprezintă un factor important de securitate.
Tineți cont de următoarele indicatii:
- Capota pendulară de protecție trebuie să se poată deplasa întotdeauna liber și să se închidă automat. Păstrați în permanență curată zona din jurul capotei pendulare de protecție. Eliminați prin suflare cu aer comprimat sau cu o pensulă pulverile și așchiile.
