Tuotetyyppi	Jiirileikkauskisko
Merkki	Festool
Malli	FSK 250
Leikkauspituus	250 mm (materiaalipaksuudelle 50 mm)
Vinoleikkausten alue	-45° - +60°
Paino	0,97 kg
Virransyöttö	Ilman omaa virtalähdettä (lisävaruste sähkökäyttöiselle sahalle)
Päätoiminnot	Puun ja levyjen tarkka sahaus, säädettävät jiirileikkaukset, sahan automaattinen paluu aloitusasentoon, heilurisuojakupu
Turvallisuus	Heilurisuojakupu, kiinnitys puristimella, turvallisuusohjeet mukana
Huolto	Säännöllinen säätö- ja ohjauslaitteiden puhdistus, heilurisuojakupu pidettävä puhtaana, poista pöly ja lastut paineilmalla tai harjalla
Varaosat	Käytä ainoastaan alkuperäisiä Festool-varaosia, korjaukset valmistajan tai valtuutetuissa korjaamoissa
Yleiset tiedot	96-sivuinen käyttöohje saatavilla useilla kielillä
Käyttötarkoitus	Puun ja levyjen sahaus
Säädöt	Säädettävä kulmavaste, säädettävä ohjausvälys, säädettävä leikkaussyvyys sahassa
Mukana tulevat lisävarusteet	Puristin kiinnitykseen työkappaleeseen

Usein kysytyt kysymykset - FSK 250 FESTOOL

Kuinka kiinnittää jiirileikkauskisko työkappaleeseen?

Kiinnitä jiirileikkauskisko työkappaleeseen mukana toimitetulla puristimella (tai vastaavalla kiristystyökalulla) ennen sahausta, jotta vältetään tahaton nouseminen.

Kuinka säätää leikkauskulma?

Löysää kiertonuppia säädettävässä vasteessa, säädä haluttu kulma asteikon avulla, ja kiristä nuppi.

Kuinka liittää saha jiirileikkauskiskoon?

Työnnä sahaa kiskoon leikkaussuunnassa. Saha kytkeytyy liukuvaan osaan ja pikakiinnitin lukittuu sahauspöydän taakse.

Kuinka irrottaa saha jiirileikkauskiskosta?

Työnnä sahaa hieman eteenpäin, käännä pikakiinnitintä eteenpäin ja vedä saha pois takaapäin leikkaussuuntaa vastaan.

Mitä tehdä, jos heilurisuojakupu ei sulkeudu?

Keskeytä sahaus välittömästi, irrota akku tai vedä verkkopistoke irti. Tarkista laitteen toiminnot ja poista mahdolliset jumittuneet puunsälöt.

Mitkä ovat tärkeät turvallisuusohjeet?

Lue kaikki turvallisuusohjeet. Pidä sahaa aina molemmilla käsillä kahvoista. Kiinnitä kisko puristimella. Älä aseta käsiä työkappaleen alle. Älä koskaan laske sahaa niin, että terä on ulottuvilla.

Kuinka puhdistaa jiirileikkauskisko?

Puhdista säännöllisesti säätö- ja ohjauslaitteet. Heilurisuojakuvun on oltava aina puhdas. Poista pöly ja lastut paineilmalla tai harjalla.

Mikä on suurin leikkauspituus?

Leikkauspituus on 250 mm materiaalipaksuudelle 50 mm.

Millaisia materiaaleja voidaan sahata?

Jiirileikkauskisko on suunniteltu puun ja levyjen sahaukseen. Se mahdollistaa tarkat ja puhtaat leikkaukset.

Mistä löytää varaosia?

Käytä ainoastaan alkuperäisiä Festool-varaosia. Viitteet ovat saatavilla osoitteessa www.festool.fr/services. Korjaukset on tehtävä valmistajan tai valtuutetuissa korjaamoissa.

KÄYTTÖOHJE FSK 250 FESTOOL

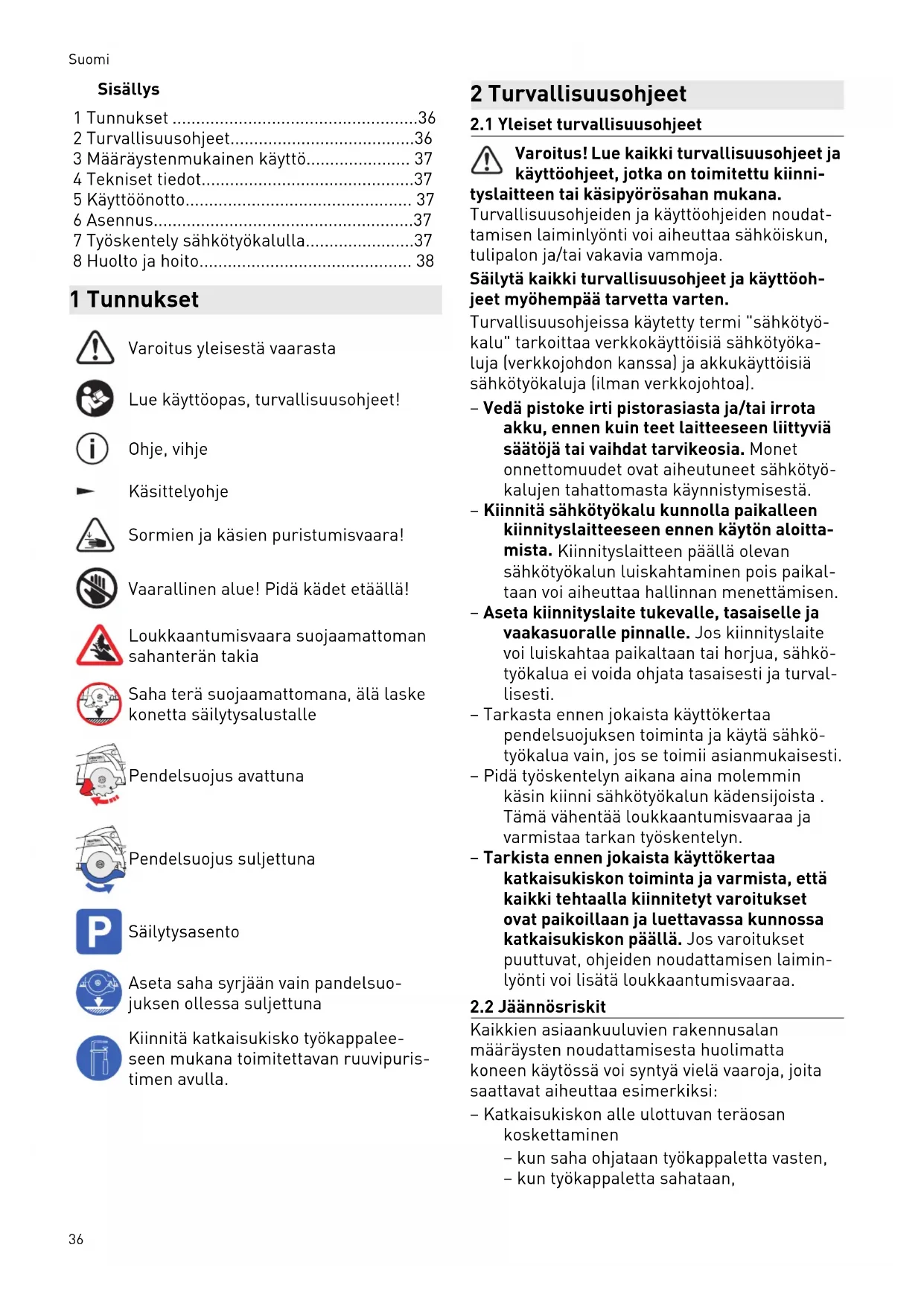

1 Tunnukset ....36
2 Turvallisuusohjeet....36
3 Määräystenmukainen käyttö.... 37
4 Tekniset tiedot....37
5 Käyttöönotto.... 37
6 Asennus....37
7 Työskentely sähkötyökalulla....37
8 Huolto ja hoito.... 38

1 Tunnukset

Varoitus yleisestä vaarasta

Lue käyttöopas, turvallisuusohjeet!

Ohje, vihje

Käsittelyohje

Sormien ja käsien puristumisvaara!

Vaarallinen alue! Pidä kädet etäällä!

Loukkaantumisvaara suojaamattoman sahanterän takia

Saha terä suojaamattomana, älä laske konetta säilytysalustalle

Pendelsuojus avattuna

Pendelsuojus suljettuna

Säilytysasento

Aseta saha syrjään vain pandelsuo-juksen ollessa suljettuna

Kiinnitä katkaisukisko työkappalee-seen mukana toimitettavan ruuvipuristimen avulla.

2 Turvallisuusohjeet

2.1 Yleiset turvallisuusohjeet

Varoitus! Lue kaikki turvallisuusohjeet ja käyttöohjeet, jotka on toimitettu kiinnityslaitteen tai käsipyörösahan mukana.

Turvallisuusohjeiden ja käyttöohjeiden noudat-tamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

- Vedä pistoke irti pistorasiasta ja/tai irrota akku, ennen kuin teet laitteeseen liittyviä säätöjä tai vaihdat tarvikeosia. Monet onnettomuudet ovat aiheutuneet sähkötyökalujen tahattomasta käynnistymisestä.

- Kiinnitä sähkötyökalu kunnolla paikalleen kiinnityslaitteeseen ennen käytön aloittamista. Kiinnityslaitteen päällä olevan sähkötyökalun luiskahtaminen pois paikaltaan voi aiheuttaa hallinnan menettämisen.

- Aseta kiinnityslaite tukevalle, tasaiselle ja vaakasuoralle pinnalle. Jos kiinnityslaite voi luiskahtaa paikaltaan tai horjua, sähkötyökalua ei voida ohjata tasaisesti ja turvallisesti.

- Tarkasta ennen jokaista käyttökertaa pendelsuojuksen toiminta ja käytä sähkötyökalua vain, jos se toimii asianmukaisesti.

- Pidä työskentelyn aikana aina molemmin käsin kiinni sähkötyökalun kädensijoista. Tämä vähentää loukkaantumisvaaraa ja varmistaa tarkan työskentelyn.

- Tarkista ennen jokaista käyttökertaa katkaisukiskon toiminta ja varmista, että kaikki tehtaalla kiinnitetyt varoitukset ovat paikoillaan ja luettavassa kunnossa katkaisukiskon päällä. Jos varoitukset puuttuvat, ohjeiden noudattamisen laimin- lyönti voi lisätä loukkaantumisvaaraa.

2.2 Jäännösriskit

Kaikkien asiaankuuluvien rakennusalan määräysten noudattamisesta huolimatta koneen käytössä voi syntyä vielä vaaroja, joita saattavat aiheuttaa esimerkiksi:

- Katkaisukiskon alle ulottuvan teräosan koskettaminen

• kun saha ohjataan työkappaletta vasten,
• kun työkappaletta sahataan,

- kun saha nostetaan ylös ennen kuin pandelsuojus on sulkeutunut.

• Pyörivien osien koskettaminen sivulta: Sahanterä, kiinnityslaippa, laipparuuvi
• Koneen takaisku työkappaleeseen jumittumisen yhteydessä
• Jännitettä johtavien osien koskettaminen, kun runko on avattu ja sähköpistoketta ei ole vedetty irti pistorasiasta
• Työkappaleista sinkoutuvat palat
• Vaurioituneista teristä sinkoutuvat teräsir-paleet
• Melupäästöt
• Työssä syntyvä pöly

3 Määräystenmukainen käyttö

Katkaisukisko on tarkoitettu puun ja levymateriaalien sahaukseen.

Se mahdollistaa täsmälliset ja siistit sahaukset, etenkin kulmasahaukset saadaan tehtyä helposti ja toistotarkasti. Saha siirtyy sahaus-toimenpiteen jälkeen automaattisesti takaisin lähtöasentoon.

Tämä sähkötyökalu on tarkoitettu vain ammat- tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

4 Tekniset tiedot

Katkaisu-kisko	FSK 250 FSK 420 FSK 670
Sahauspi-tuus (kun materiaalin vahvuus 50 mm)	250 mm 420 mm 670 mm
Kulmasa-haukset	-45° - +60°	-60° - +60°	-60° - +60°
Paino 0,97 kg 1,25 kg 1,64 kg

5 Käyttöönotto

Sahaa ennen ensimmäistä käyttökertaa murtosuoja [1-1] sopivaksi:

▶ Aseta saha koko ohjauslaatan kanssa katkaisukiskon takapäätyyn,
- käännä saha 0°-asentoon ja säädä suurin sahaussyvyys,
▶ Kytke saha päälle.

▶ Sahaa murtosuoja hitaasti asentoa muutta-matta koko pituudeltaan sopivaksi.
Tämän jälkeen murtosuojan reuna vastaa täsmälleen sahausreunaa.

6 Asennus

6.1 Sahan liittäminen katkaisukiskoon

• Työnnä saha sahaussuunnassa katkaisukiskon päälle.
  Saha tarttuu liukukappaleen [1-3] sisään. Pikalukitsin [1-2] napsahtaa kiinni sahaus-pöydän takana.

Saha on liitetty kiinteästi katkaisukiskoon.

6.2 Sahan irrottaminen katkaisukiskosta

• Työnnä sahaa hieman eteenpäin sahaus-suuntaan.
  Käännä pikalukitsin [1-2] eteenpäin.
  ▶ Tee irrotus vetämällä sahaa sahaussuuntaa vastaan taaksepäin.

7 Työskentely sähkötyökalulla

Tarkasta katkaisukiskon palautustoiminto ennen jokaista käyttökertaa ja tarvittaessa toimita katkaisukisko huoltopistee-seen korjattavaksi. Älä missään tapauksessa käytä sitä, jos automaattinen palautustoiminto ei ole kunnossa.

7.1 Asetukset

• Avaa kääntönuppi säädettävästä ohjai-mesta [2-1].
  ▶ Säädä kulma asteikosta [2-3].
  ▶ Sulje kääntönuppi säädettävän rajoittimen [2-1] kohdalta.
  ▶ Säädä sahaussyvyys ja sahauskulma sahasta.
  ▶ Säädä sahauspöydän ohjausvälys katkaisukiskolla kahdella säätöleualla [2-2].

Sahan täytyy kulkea kevyesti kiskon päällä.

7.2 Sahaaminen

VAROITUS

Loukkaantumisvaara

Suojaamaton pyörivä sahanterä

• Käsiä ei saa työntää sahausalueen eikä sahanterän lähelle.
• Älä kosketa työkappaleen alapuolta.
• Älä pidä työkappaletta kädessä tai jalan päällä.
• Katkaisukisko pitää kiinnittää työkappalee-seen ruuvipuristimella [3-1] tai muulla vastaavalla kiinnitysvälineellä ennen sahaamista. Tällä tavalla saat estettyä sahan tahattoman nousemisen työkappa-leesta ja sahanterän paljastumisen.

Jos saha tai pendelsuojus ei palaa lähtöasentoonsa (säilytysasento), keskeytä sahaaminen, irrota akku tai vedä pistotulppa irti pistorasiasta. Tarkasta toimivuus, tarvittaessa ota jumiin jääneet puunsirut pois.

Sahan säilytys- ja käyttöasento katkaisukiskossa on merkitty seuraavasti:

Säilytysasento

Pendelsuojus suljettuna

▶ Aseta säädettävä rajoitin [2-1] ja kiinteä rajoitin työkappaletta vasten ja asenna katkaisukisko päälle.
- Kiinnitä katkaisukisko ruuvipuristimella [3-1] tai muulla vastaavalla kiinnitysvälineellä työkappaleeseen.
▶ Kytke saha päälle.
▶ Työnnä sahaa sahaussuuntaan.
Pendelsuojus avautuu.
▶ Sahaa kappale irti.
▶ Sahaustoimenpiteen jälkeen kytke saha pois päältä.
▶ Vedä saha takaisin säilytysasentoon.
Pendelsuojus sulkeutuu.
▶ Ota ruuvipuristin pois.
▶ Nosta katkaisukisko pois työkappaleelta.

Sahan asettaminen säilytysalustalle

VAROITUS

Loukkaantumisvaara, jos saha asetetaan syrjään sahanterän ollessa paljaana

• Älä missään tapauksessa aseta sahaa säilytysalustalle, kun sahanterä on paljaana
• Säädä saha säilytysasentoon, ennen kuin asetat sen syrjään.

8 Huolto ja hoito

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festoolvaraosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Koneen säännöllinen puhdistus (etenkin säätimet ja ohjaimet) on tärkeä turvallisuustekijä.

Noudata seuraavia ohjeita:

▶ Pendelsuojuksen täytyy liikkua vapaasti ja sen tulee sulkeutua automaattisesti. Pidä pendelsuojuksen alue aina puhtaana. Puhdista pölystä ja puruista paineilmalla puhaltamalla tai siveltimellä.
