FSK 250 - Guide d'utilisation FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Guide de coupe FSK 250 pour scies circulaires, longueur de 2500 mm, précision de coupe élevée.
Utilisation	Idéal pour les coupes droites et précises dans divers matériaux, notamment le bois et les panneaux dérivés.
Maintenance et réparation	Nettoyage régulier recommandé, vérifier l'état des lames et des guides, lubrification des pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection et des gants, respecter les consignes de sécurité de l'appareil, ne pas dépasser les capacités de coupe.
Informations générales	Compatible avec plusieurs modèles de scies Festool, garantie constructeur, accessoires disponibles pour améliorer la fonctionnalité.

FOIRE AUX QUESTIONS - FSK 250 FESTOOL

Qu'est-ce que le FESTOOL FSK 250 ?

Le FESTOOL FSK 250 est un système de découpe qui permet de réaliser des coupes précises dans divers matériaux, idéal pour les travaux de menuiserie et de bricolage.

Comment utiliser le FESTOOL FSK 250 ?

Pour utiliser le FESTOOL FSK 250, fixez-le sur la surface à découper, réglez la profondeur de coupe souhaitée, puis utilisez une scie compatible pour effectuer la découpe.

Quels matériaux puis-je découper avec le FESTOOL FSK 250 ?

Le FESTOOL FSK 250 est conçu pour découper divers matériaux comme le bois, le contreplaqué, et certains plastiques. Vérifiez toujours la compatibilité des matériaux avec votre scie.

Est-ce que le FESTOOL FSK 250 est compatible avec toutes les scies ?

Le FESTOOL FSK 250 est principalement conçu pour être utilisé avec les scies FESTOOL. Vérifiez les spécifications de votre scie pour assurer la compatibilité.

Comment entretenir le FESTOOL FSK 250 ?

Pour entretenir le FESTOOL FSK 250, nettoyez-le après chaque utilisation, vérifiez les vis et les fixations, et rangez-le dans un endroit sec pour éviter la corrosion.

Que faire si ma coupe n'est pas droite ?

Si votre coupe n'est pas droite, vérifiez que le FESTOOL FSK 250 est bien fixé et que la scie est correctement alignée. Vous pouvez également utiliser un guide pour garantir des coupes plus précises.

Quelle est la profondeur de coupe maximale du FESTOOL FSK 250 ?

La profondeur de coupe maximale dépend de la scie utilisée avec le FESTOOL FSK 250. Consultez le manuel de votre scie pour connaître la profondeur de coupe maximale.

Où puis-je trouver des pièces de rechange pour le FESTOOL FSK 250 ?

Les pièces de rechange pour le FESTOOL FSK 250 peuvent être trouvées chez les revendeurs agréés FESTOOL ou sur le site officiel de FESTOOL.

Le FESTOOL FSK 250 est-il garanti ?

Oui, le FESTOOL FSK 250 est généralement couvert par une garantie limitée. Vérifiez les conditions de garantie fournies avec votre produit pour plus de détails.

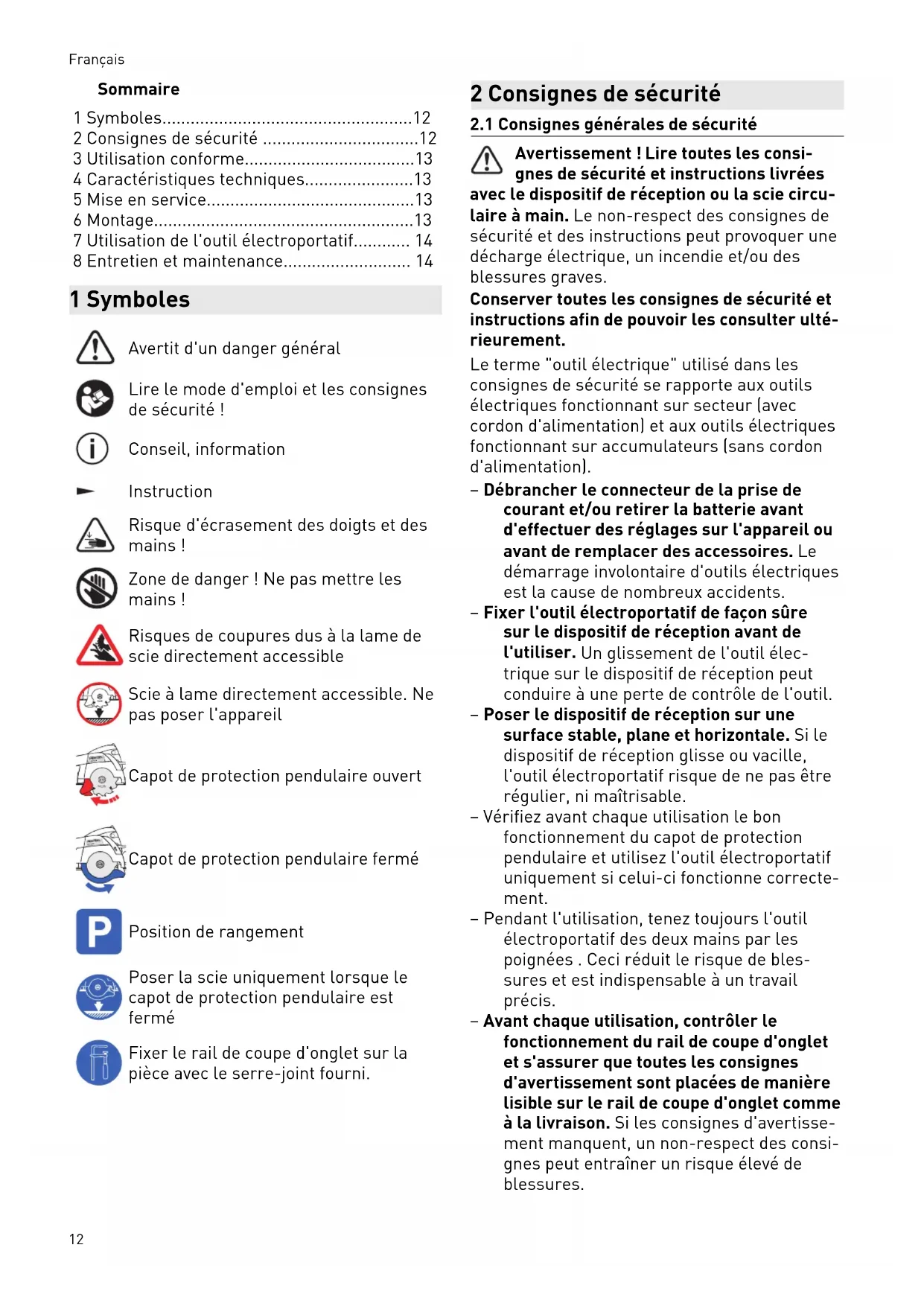

MODE D'EMPLOI FSK 250 FESTOOL

• 3 Utilisation conforme p. 13
• 4 Caractéristiques techniques p. 13
• 5 Mise en service p. 13
• 6 Montage p. 13
• 7 Utilisation de l'outil électroportatif p. 14
• 8 Entretien et maintenance 1 Symboles Avertit d'un danger général Lire le mode d'emploi et les consignes de sécurité ! Conseil, information Instruction Risque d'écrasement des doigts et des mains ! Zone de danger ! Ne pas mettre les mains ! Risques de coupures dus à la lame de scie directement accessible Scie à lame directement accessible. Ne pas poser l'appareil HKC 55 EB www.fe p. 14

Capot de protection pendulaire ouvert HKC 55 EB www.festool.com Capot de protection pendulaire fermé Position de rangement www.festool.com Poser la scie uniquement lorsque le capot de protection pendulaire est fermé Fixer le rail de coupe d'onglet sur la pièce avec le serre-joint fourni. 2 Consignes de sécurité

2.1 Consignes générales de sécurité

Avertissement ! Lire toutes les consi gnes de sécurité et instructions livrées avec le dispositif de réception ou la scie circu laire à main. Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conserver toutes les consignes de sécurité et instructions afin de pouvoir les consulter ulté rieurement. Le terme "outil électrique" utilisé dans les consignes de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur accumulateurs (sans cordon d'alimentation). – Débrancher le connecteur de la prise de courant et/ou retirer la batterie avant d'effectuer des réglages sur l'appareil ou avant de remplacer des accessoires. Le démarrage involontaire d'outils électriques est la cause de nombreux accidents. – Fixer l'outil électroportatif de façon sûre sur le dispositif de réception avant de l'utiliser. Un glissement de l'outil élec trique sur le dispositif de réception peut conduire à une perte de contrôle de l'outil. – Poser le dispositif de réception sur une surface stable, plane et horizontale. Si le dispositif de réception glisse ou vacille, l'outil électroportatif risque de ne pas être régulier, ni maîtrisable. – Vérifiez avant chaque utilisation le bon fonctionnement du capot de protection pendulaire et utilisez l'outil électroportatif uniquement si celui-ci fonctionne correcte ment. – Pendant l'utilisation, tenez toujours l'outil électroportatif des deux mains par les poignées . Ceci réduit le risque de bles sures et est indispensable à un travail précis. – Avant chaque utilisation, contrôler le fonctionnement du rail de coupe d'onglet et s'assurer que toutes les consignes d'avertissement sont placées de manière lisible sur le rail de coupe d'onglet comme à la livraison. Si les consignes d'avertisse ment manquent, un non-respect des consi gnes peut entraîner un risque élevé de blessures. Français

122.2 Autres risques

Malgré le respect de toutes les règles de conception pertinentes, certains risques restent possibles durant l'utilisation de la machine. Par exemple : – contact de la partie saillante de la lame de scie sous le rail de coupe d'onglet – lors de l'approche de la pièce à usiner, – lors de la découpe, – en soulevant la scie avant que le capot de protection pendulaire ne se soit fermé. – contact avec des pièces en rotation sur le côté : lame de scie, bride de serrage, vis de bride, – recul de la machine en cas de blocage dans la pièce à usiner, – contact avec des pièces sous tension quand le boîtier est ouvert et que la fiche secteur n'est pas débranchée, – projection de morceaux de pièce, – projection de morceaux d'outils si ces derniers sont endommagés, – émissions sonores, – émissions de poussières. 3 Utilisation conforme Le rail de coupe d'onglet est destiné au sciage de bois et de panneaux. Il permet des coupes précises et nettes. Les coupes en biais, notamment, sont réalisables facilement et avec une grande précision de répétabilité. La scie revient automatiquement dans sa position de départ une fois la coupe terminée. Cet outil électroportatif doit uniquement être utilisé par des personnes qualifiées ou ayant reçu les informations et instructions néces saires. L'utilisateur est responsable des dommages provoqués par une utilisation non conforme. 4 Caractéristiques techniques Rail de coupe d'on glet

FSK 250 FSK 420 FSK 670

Longueur de coupe (pour une épais seur de matériau de 50 mm) 250 mm 420 mm 670 mm Coupes obli ques -45° – +60° -60° – +60° -60° – +60° Poids 0,97 kg 1,25 kg 1,64 kg 5 Mise en service Avant la première utilisation, entailler le pare-éclats [1-1] : ► Placer la scie avec l'ensemble de la plaque de guidage sur l'extrémité arrière du rail de coupe d'onglet, ► basculer la scie en position 0° et la régler sur la profondeur de coupe maximale, ► Mettre la scie en marche. ► Scier lentement le pare-éclats sur toute la longueur sans s'arrêter. L'arête du pare-éclats correspond alors exac tement à l'arête de coupe. 6 Montage

6.1 Raccorder la scie au rail de coupe

d'onglet ► Pousser la scie dans le sens de coupe sur le rail de coupe d'onglet. La scie s'engage dans la pièce coulissante [1-3]. Le dispositif de fermeture rapide [1-2]

verrouille derrière la table de sciage. La scie est solidement assemblée au rail de coupe d'onglet.

6.2 Détacher la scie du rail de coupe

d'onglet ► Pousser légèrement la scie vers l'avant dans le sens de coupe. ► Faire tourner le dispositif de fermeture rapide [1-2] vers l'avant. ► Retirer la scie par l'arrière, dans le sens contraire à la coupe. Français 137 Utilisation de l'outil électroportatif Avant chaque utilisation, contrôler la fonction de retrait du rail de coupe d'on glet et le réparer si nécessaire. Ne jamais utiliser quand le retrait automatique ne fonc tionne pas.

► Desserrer le bouton rotatif sur la butée réglable [2-1]. ► Régler l'angle avec la graduation [2-3]. ► Serrer le bouton rotatif sur la butée réglable [2-1]. ► Régler la profondeur de coupe et l'angle de coupe sur la scie. ► Régler le jeu de guidage de la table de sciage sur le rail de coupe d'onglet avec les deux touches de réglage [2-2]. La scie doit passer facilement sur le rail.

AVERTISSEMENT Risques de blessures Lame de scie rotative directement acces sible ► Ne pas approcher les mains de la zone de sciage et de la lame de scie. ► Ne pas mettre les mains sous la pièce. ► Ne pas tenir la pièce dans la main ou sur la jambe. ► Le rail de coupe d'onglet doit être fixé sur la pièce avant le sciage, avec un serre- joint [3-1] ou un outil de serrage compa rable. Ceci permet d'empêcher un soulève ment accidentel de la scie et, par consé quent, un dégagement de la lame de scie. Si la scie ou le capot de protection pendulaire ne revient pas à la position de départ (position de rangement), interrompre le sciage et retirer la batterie ou débrancher la fiche secteur de la prise. Contrôler les fonctions de l'appareil, retirer les éventuels éclats de bois coincés. Les positions de rangement et de travail de la scie sont indiquées sur le rail de coupe d'onglet par les repères suivants : Position de rangement Capot de protection pendulaire fermé HKC 55 EB www. festool.co

ww.fes ol.com Position de travail Capot de protection pendulaire ouvert

Sciage ► Placer la butée réglable [2-1] et la butée fixe contre la pièce et poser le rail de coupe d'onglet. ► Fixer le rail de coupe d'onglet sur la pièce avec un serre-joint [3-1] ou un outil de serrage comparable. ► Mettre la scie en marche. ► Pousser la scie dans le sens de la coupe. Le capot de protection pendulaire s'ouvre. ► Scier la partie concernée. ► Une fois la coupe terminée, arrêter la scie. ► Reculer la scie pour la mettre en position de rangement. Le capot de protection pendulaire se ferme. ► Retirer le serre-joint. ► Relever le rail de coupe d'onglet. Poser la scie AVERTISSEMENT Risques de blessures en déposant la scie à lame directement accessible ► Ne jamais poser la scie à lame directement accessible ► Avant la dépose, mettre la scie en position de rangement. 8 Entretien et maintenance Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.festool.fr/services Utiliser uniquement des pièces déta chées Festool d'origine ! Réf. sur : www.festool.fr/services EKAT

Le nettoyage régulier de la machine, notamment des dispositifs de réglage et de guidage, constitue un facteur de sécurité important. Respecter les consignes suivantes : ► Le capot de protection pendulaire doit toujours pouvoir se fermer de lui-même et bouger sans être gêné dans son mouve ment. La zone entourant le capot de protec Français 14tion pendulaire doit toujours rester propre. Retirer la poussière et les copeaux à l'air comprimé ou avec un pinceau. Français 15Índice de contenidos 1 Símbolos......................................................16 2 Indicaciones de seguridad.......................... 16 3 Uso conforme a lo previsto.........................17 4 Datos técnicos
