Produkto tipas	Kampinio pjovimo bėgelis
Prekės ženklas	Festool
Modelis	FSK 250
Pjovimo ilgis	250 mm (50 mm medžiagos storiui)
Kampinių pjūvių diapazonas	-45° iki +60°
Svoris	0,97 kg
Maitinimas	Be maitinimo (priedas elektriniam pjūklui)
Pagrindinės funkcijos	Tikslus medienos ir plokščių pjovimas, reguliuojami kampiniai pjūviai, automatinis pjūklo grįžimas į pradinę padėtį, švytuoklinis apsauginis dangtelis
Saugumas	Švytuoklinis apsauginis dangtelis, tvirtinimas spaustuku, pridedamos saugos instrukcijos
Priežiūra	Reguliarus reguliavimo ir kreipimo įtaisų valymas, švytuoklinis apsauginis dangtelis laikomas švarus, dulkes ir drožles pašalinti suspaustu oru arba šepetėliu
Atsarginės dalys	Naudokite tik originalias Festool atsargines dalis, remontą atlieka gamintojas arba įgalioti servisai
Bendra informacija	96 puslapių naudojimo instrukcija prieinama keliomis kalbomis
Tinkamas naudojimas	Medienos ir plokščių pjovimas
Galimi reguliavimai	Reguliuojama kampinė atrama, reguliuojamas kreipimo tarpas, reguliuojamas pjovimo gylis ant pjūklo
Pridedami priedai	Spaustukas tvirtinimui prie ruošinio

Dažnai užduodami klausimai - FSK 250 FESTOOL

Kaip pritvirtinti kampinio pjovimo bėgelį prie ruošinio?

Pritvirtinkite kampinio pjovimo bėgelį prie ruošinio naudodami pridedamą spaustuką (arba panašų suspaudimo įrankį) prieš pjovimą, kad išvengtumėte atsitiktinio pakilimo.

Kaip nustatyti pjovimo kampą?

Atsukite reguliuojamą rankenėlę ant reguliuojamos atramos, nustatykite norimą kampą naudodami gradaciją, tada vėl priveržkite rankenėlę.

Kaip prijungti pjūklą prie kampinio pjovimo bėgelio?

Stumkite pjūklą pjovimo kryptimi ant bėgelio. Pjūklas įsikabina į slystančią dalį, o greitojo užraktas užsifiksuoja už pjovimo stalo.

Kaip atjungti pjūklą nuo kampinio pjovimo bėgelio?

Šiek tiek pastumkite pjūklą į priekį, pasukite greitojo užraktą į priekį, tada ištraukite pjūklą iš galo priešinga pjovimui kryptimi.

Ką daryti, jei švytuoklinis apsauginis dangtelis neužsidaro?

Nedelsiant nutraukite pjovimą, išimkite akumuliatorių arba atjunkite maitinimo laidą. Patikrinkite prietaiso funkcijas ir pašalinkite galimus įstrigusius medienos gabalus.

Kokios yra svarbios saugos instrukcijos?

Perskaitykite visas saugos instrukcijas. Visada laikykite pjūklą abiem rankomis už rankenų. Pritvirtinkite bėgelį spaustuku. Nedėkite rankų po ruošiniu. Niekada nedėkite pjūklo, kai pjūklo diskas yra prieinamas.

Kaip valyti kampinio pjovimo bėgelį?

Reguliariai valykite reguliavimo ir kreipimo įtaisus. Švytuoklinis apsauginis dangtelis visada turi būti švarus. Pašalinkite dulkes ir drožles suspaustu oru arba šepetėliu.

Koks yra maksimalus pjovimo ilgis?

Pjovimo ilgis yra 250 mm, kai medžiagos storis 50 mm.

Kokias medžiagas galima pjauti?

Kampinio pjovimo bėgelis skirtas medienos ir plokščių pjovimui. Jis leidžia atlikti tikslius ir švarius pjūvius.

Kur rasti atsarginių dalių?

Naudokite tik originalias Festool atsargines dalis. Nuorodos pateikiamos svetainėje www.festool.fr/services. Remontą turi atlikti gamintojas arba įgalioti servisai.

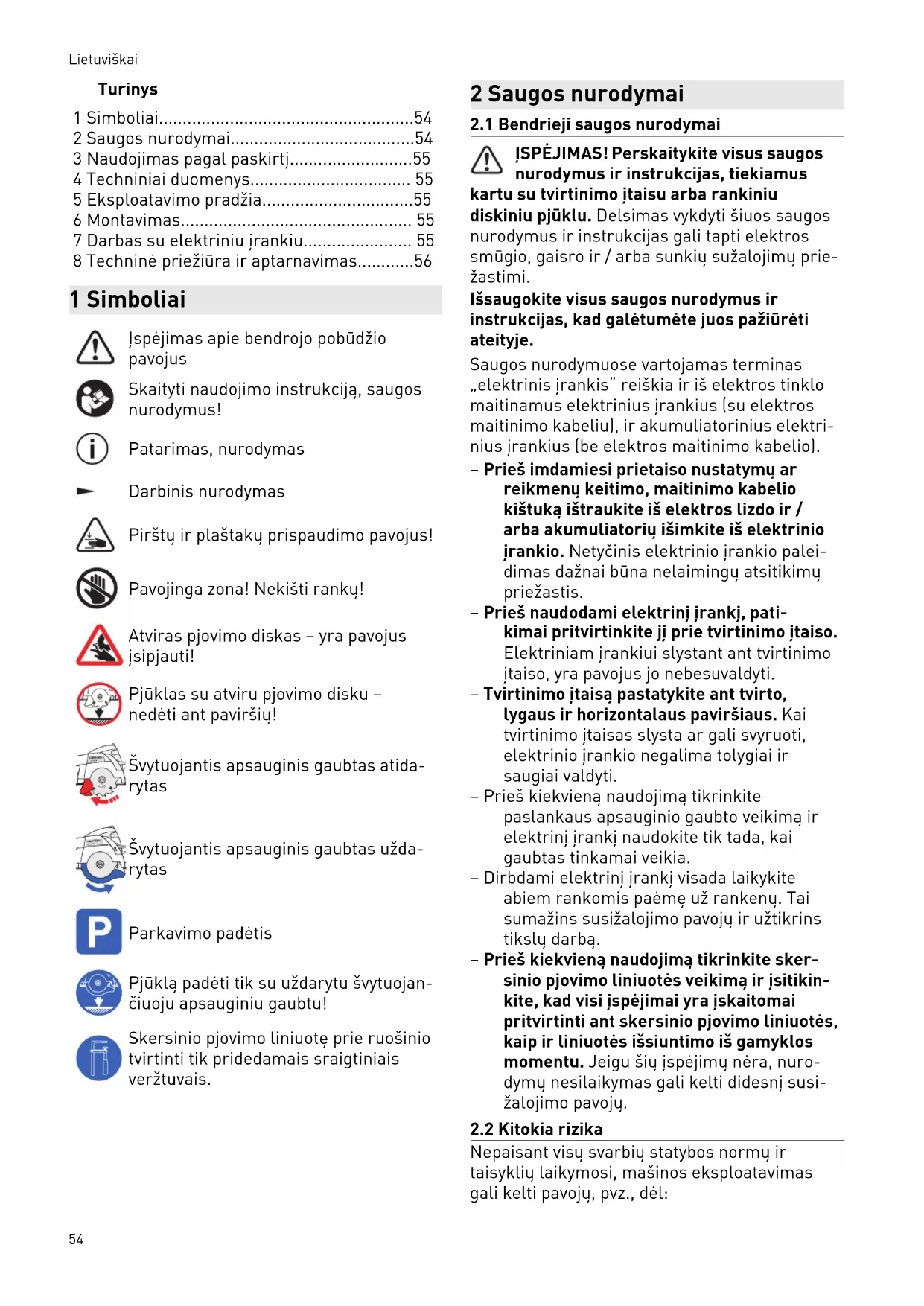

NAUDOJIMO INSTRUKCIJA FSK 250 FESTOOL

1 Simboliai....54
2 Saugos nurodymai....54
3 Naudojimas pagal paskirtj....55
4 Techniniai duomenys.... 55
5 Eksploatavimo pradžia....55
6 Montavimas.... 55
7 Darbas su elektriniu jrankiu.... 55
8 Techninė priežiūra ir aptarnavimas......56

1 Simboliai

Įspėjimas apie bendrojo pobūdžio pavojus

Skaityti naudojimo instrukcija, saugos nurodymus!

Patarimas, nurodymas

Darbinis nurodymas

Pirštu ir plaštaku prispaudimo pavojus!

Pavojinga zona! Nekišti rankų!

Atviras pjovimo diskas – yra pavojus jsipjauti!

Pjūklas su atviru pjovimo disku - nedėti ant paviršių!

Švytuojantis apsauginis gaubtas atidarytas

Švytuojantis apsauginis gaubtas uždarytas

Parkavimo padètis

Pjūklą padėti tik su uždarytu švytuojan-čiuoju apsauginiu gaubtu!

Skersinio pjovimo liniuotę prie ruošinio tvirtinti tik pridedamais sraigtiniais veržtuvais.

2 Saugos nurodymai

2.1 Bendrieji saugos nurodymai

JSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas, tiekiamus kartu su tvirtinimo įtaisu arba rankiniu diskiniu pjūklu. Delsimas vykdyti šiuos saugos nurodymus ir instrukcijas gali tapti elektros smūgio, gaisro ir / arba sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte juos pažiūrėti ateityje.

Saugos nurodymuose vartojamas terminas „elektrinis jrankis“ reiškia ir iš elektros tinklo maitinamus elektrinius jrankius (su elektros maitinimo kabeliu), ir akumuliatorinius elektrinius jrankius (be elektros maitinimo kabelio).

- Prieš imdamiesi prietaiso nustatymų ar reikmenų keitimo, maitinimo kabelio kištuką ištraukite iš elektros lizdo ir / arba akumuliatorių išimkite iš elektrinio įrankio. Netyčinis elektrinio įrankio palei-dimas dažnai būna nelaimingų atsitikimų priežastis.

- Prieš naudodami elektrini įrankį, patikimai pritvirtinkite jį prie tvirtinimo įtaiso. Elektriniam įrankiui slystant ant tvirtinimo įtaiso, yra pavojus jo nebesuvaldyti.

- Tvirtinimo įtaisą pastatykite ant tvirto, lygaus ir horizontalaus paviršiaus. Kai tvirtinimo įtaisas slysta ar gali svyruoti, elektrinio įrankio negalima tolygiai ir saugiai valdyti.

– Prieš kiekvieną naudojimą tikrinkite paslankaus apsauginio gaubto veikimą ir elektrinį įrankį naudokite tik tada, kai gaubtas tinkamai veikia.

- Dirbdami elektrinį įrankį visada laikykite abiem rankomis paėmę už rankenų. Tai sumažins susižalojimo pavojų ir užtikrins tikslų darbą.

- Prieš kiekvieną naudojimą tikrinkite skersinio pjovimo liniuotės veikimą ir įsitikinkite, kad visi įspėjimai yra įskaitomai pritvirtinti ant skersinio pjovimo liniuotės, kaip ir liniuotės išsiuntimo iš gamyklos momentu. Jeigu šių įspėjimų nėra, nurodymų nesilaikymas gali kelti didesnį susižalojimo pavojų.

2.2 Kitokia rizika

Nepaisant visų svarbių statybos normų ir taisyklių laikymosi, mašinos eksploatavimas gali kelti pavojų, pvz., dėl:

• po skersinio pjovimo liniuote išsikišusios pjovimo disko dalies lietimo
  – pristumiant prie ruošinio,
• pjaunant,
• keliant pjūklą, kol neužsidarė švytuo-jantis apsauginis gaubtas.
• besisukančių elementų lietimo iš šono: pjovimo disko, užspaudimo jungės, jungės varžto,
• mašinos atatrankos, pjovimo diskui jstrigus ruošinyje,
• elementų, kuriais teka elektros srovė, lietimo, kai atidarytas mašinos korpusas, o maitinimo kabelio kištukas neištrauktas iš elektros lizdo,
• ruošinio dalių išmetimo,
• įrankio nuolaužų išsviedimo, kai šis lūžta, skyla, trūksta ar pan.,
• skleidžiamo triukšmo,
• dulkių susidarymo.

3 Naudojimas pagal paskirti

Skersinio pjovimo liniuotė yra skirta medienai ir jvairioms plokštėms pjauti.

Ji leidžia gauti preciziškus ir švarius pjūvius, ypač kampinius – lengvai ir visada vienodai tikslius. Baigus pjauti, pjūklas automatiškai atsi-traukia į pradinę padėti.

Dirbti su šiuo elektriniu įrankiu leidžiama tik specialistams arba instruktuotiems asmenims.

Už naudojimo ne pagal paskirtį pasekmes atsako naudotojas.

4 Techniniai duomenys

Skersinio pjovimo liniuotė	FSK 250 FSK 420 FSK 670
Pjūvio ilgis (kai medžiagos storis 50 mm)	250 mm 420 mm 670 mm
Kampiniai pjūviai	-45° - +60°	-60° - +60°	-60° - +60°
Svoris 0,97 kg 1,25 kg 1,64 kg

5 Eksploatavimo pradžia

Prieš naudojant pirmaji kartą, reikia jpjauti apsaugą nuo atplaišų [1-1]:

• pjūkla su visa kreipiančiaja plokšte uždėti ant užpakalinio skersinio pjovimo liniuotės galo,
• pjūkla pasukti j 0° padėtį ir nustatyti maksimalų pjovimo gylį,
  ▶ ijungti pjūkla.
• Apsaugą nuo atplaišų lėtai ir nesustojant nupjauti per visą ilgį.

Dabar apsaugos nuo atplaišų briauna tiksliai atitinka pjūvio briauną.

6 Montavimas

6.1 Pjūklo sujungimas su skersinio pjovimo liniuote

▶ Pjūklą pjovimo kryptimi užstumti ant skersinio pjovimo liniuotės.
Pjūklas jeina j slankiklj [1-3].
Už pjovimo stalo užsifiksuoja greitojo veikimo užraktas [1-2].

Dabar pjūklas yra tvirtai sujungtas su skersinio pjovimo liniuote.

6.2 Pjūklo atskyrimas nuo skersinio pjovimo liniuotės

• Pjūklą lengvai pastumti pirmyn pjovimo kryptimi.
  ▶ Greitojo veikimo užraktą [1-2] persukti pirmyn.
• Pjūklą išimti traukiant atgal, priešingai pjovimo krypčiai.

Prieš kiekvieną naudojimą tikrinti skersinio pjovimo liniuotės atitraukimo

funkcija ir, jeigu reikia, remontuoti. Jeigu automatinis atitraukimas neveikia, pjūklo nenaudoti.

7.1 Nustatymai

• Atsukti reguliuojamos atramos [2-1] rankenėlę.
  ▶ Pagal skalę [2-3] nustatyti kampa.
  ▶ Reguliuojamos atramos [2-1] rankenėlę užsukti.
• Pjūkle nustatyti pjovimo gylj ir pjovimo kampa.
  ▶ Pjovimo stalo laisvuma ant skersinio pjovimo liniuotės nustatyti abiem nustatymo kaladėlėmis [2-2].

Pjūklas turi lengvai slysti liniuote.

7.2 Pjovimas

ISPÈJIMAS

Sužalojimo pavojus

Atviras besisukantis pjovimo diskas

▶ Nekišti rankų į pjovimo zoną ir prie pjovimo disko.
▶ Nekišti rankų po ruošiniu.
▶ Ruošinio nelaikyti rankoje arba virš kojos.
Prieš pjaunant, skersinio pjovimo liniuotė turi būti pritvirtinama prie ruošinio sraigtiniais veržtuvais [3-1] arba analogiškais tvirtinimo įtaisais. Taip bus išvengta atsitik-tinio pjūklo pakėlimo nuo ruošinio ir kartu pjovimo disko atidengimo.

Jeigu pjūklas arba švytuojantis apsauginis gaubtas negrižta į pradinę padėtį (parkavimo padėtį), pjovimą pertraukti, nuimti akumuliatorių arba iš elektros lizdo ištraukti maitinimo kabelio kištuką. Patikrinti veikimą, jeigu reikia, pašalinti įstrigusias medienos atplaišas.

Pjūklo parkavimo ir darbinė padėtys ant skersinio pjovimo liniuotės yra paženklintos taip:

Parkavimo padètis

Švytuojantis apsauginis gaubtas uždarytas

Švytuojantis apsauginis gaubtas atidarytas

▶ Reguliuojama atramą [2-1] ir nejudančią atramą pridėti prie ruošinio ir uždėti skersinio pjovimo liniuotę.
▶ Sraigtiniais veržtuvais [3-1] arba analogiškais tvirtinimo įtaisais prie ruošinio pritvirtinti skersinio pjovimo liniuotę.
▶ ljungti pjūkla.
▶ Pjūklą stumti pjovimo kryptimi.
Atsidaro švytuojantis apsauginis gaubtas.
▶ Pjauti atraiža.
▶ Baigus pjauti, pjūklą išjungti.
▶ Pjūklą traukti atgal i parkavimo padėtį.
Švytuojantis apsauginis gaubtas užsidaro.
▶ Sraigtinius veržtuvus nuimti.
- Nuo ruošinio nuimti skersinio pjovimo liniuotę.

Pjūklo padėjimas

ISPÈJIMAS

Padedant pjūklą su atviru pjovimo disku, yra susižalojimo pavojus

• Pjūklo niekada nepadėti su atviru pjovimo disku
  ▶ Prieš padedant, pjūklą nustatyti j parkavimo padėtį.

8 Techninė priežiūra ir aptarnavimas

Techninis aptarnavimas ir remontas vykdomas tik pas gamintoja arba techninės priežiūros dirb-tuvėse. Artimiausia adresą rasite internete: www.festool.lt/servisas

Naudoti tik originalias Festool atsargines dalis! Užsak. Nr. rasite internete: www.festool.lt/servisas

Svarbi saugaus darbo sąlyga yra reguliarus mašinos, pirmiausia reguliuojamų mazgų ir kreipiančiųjų, valymas.

Laikytis šių nurodymų:

▶ Švytuojantis apsauginis gaubtas visada turi laisvai judėti ir galėti pats užsidaryti. Švytuojančio apsauginio gaubto aplinka visada turi būti švari. Dulkes ir pjuvenas šalinti teptuku arba išpūsti suslėgtu oru.
