CTM Midi I - 吸尘器 FESTOOL - 免费用户手册

产品类型	移动吸尘器
品牌	费斯托
型号	CTM Midi I
尺寸 (长 x 宽 x 高)	1470 x 320 x 495 毫米
重量	11.3 公斤
吸收功率	350 - 1200 瓦
最大连接值 (设备插座)	2200 瓦 (欧盟, 韩国, 中国); 1150 瓦 (瑞士, 丹麦); 1610 瓦/770 瓦 (英国 230 伏/110 伏)
最大空气流量	130 立方米/小时 (吸尘器) / 222 立方米/小时 (中央吸尘系统)
最大真空度 (中央吸尘系统)	24,000 帕
过滤面积	3369 平方厘米
吸尘管	直径 27/32 毫米 x 3.5 米
连接线长度	7.5 米
声压级	70 分贝(A) (不确定度 K 3 分贝)
手-臂振动	< 2.5 米/秒² (不确定度 K 1.5 米/秒²)
防护等级	IP X4
容器容量	15 升
粉尘等级	M (最高 0.1 毫克/立方米)
连接性	蓝牙® 用于移动终端和远程控制
功能	自动启动/停止, 功率调节, 流量监控, 过滤器清洁, 热熔保险丝, 液体自动停止
过滤器类型	主过滤器 (抽屉式) + 过滤袋
维护和清洁	手动清洁过滤器, 更换过滤袋和主过滤器
安全	维护前断开电源, 水位监控, 有害粉尘防护, 热熔保险丝
备件和可维修性	费斯托原装备件, 授权售后服务

常见问题 - CTM Midi I FESTOOL

如何启动 CTM Midi I 吸尘器？

安装过滤袋，安装电缆卷盘，连接吸尘管，然后将设备插入接地电源插座。

如何将无线电动工具连接到吸尘器？

在待机模式下，按住连接键3秒。指示灯缓慢闪烁。打开无线工具。连接在手动关闭前一直有效。

如何调节吸力功率？

在吸尘模式下，按下控制面板上的加或减键。

面板底部红灯亮起是什么意思？

表示温度过高（热熔保险丝）或达到最大水位。关闭设备，让其冷却或清空容器。

如何手动清洁过滤器？

在待机模式下，将吸尘器切换到手动模式（MAN键），将功率调至最大，然后用手堵住吸尘管，同时按下清洁杆三次。

可以用这台吸尘器吸液体吗？

可以，但需要先取出过滤袋，并使用专用的液体过滤器。当容器满时设备会自动停止。

如何更换过滤袋而不洒出灰尘？

打开锁扣，取下上部，然后拉出过滤袋的拉片直至开口完全关闭，再将其取出。

如何通过蓝牙连接智能手机？

在待机模式下，按住连接键3秒直至指示灯快速闪烁，然后按照费斯托应用程序的指示操作。

有哪些重要的安全须知？

不要吸尘易燃、高温或腐蚀性物质。使用防护设备。维护前断开电源。定期检查过滤器和电缆。

在哪里可以找到备件和售后服务？

费斯托原装备件和售后服务地址可在 www.festool.fr/services 上找到。请仅使用原装零件。

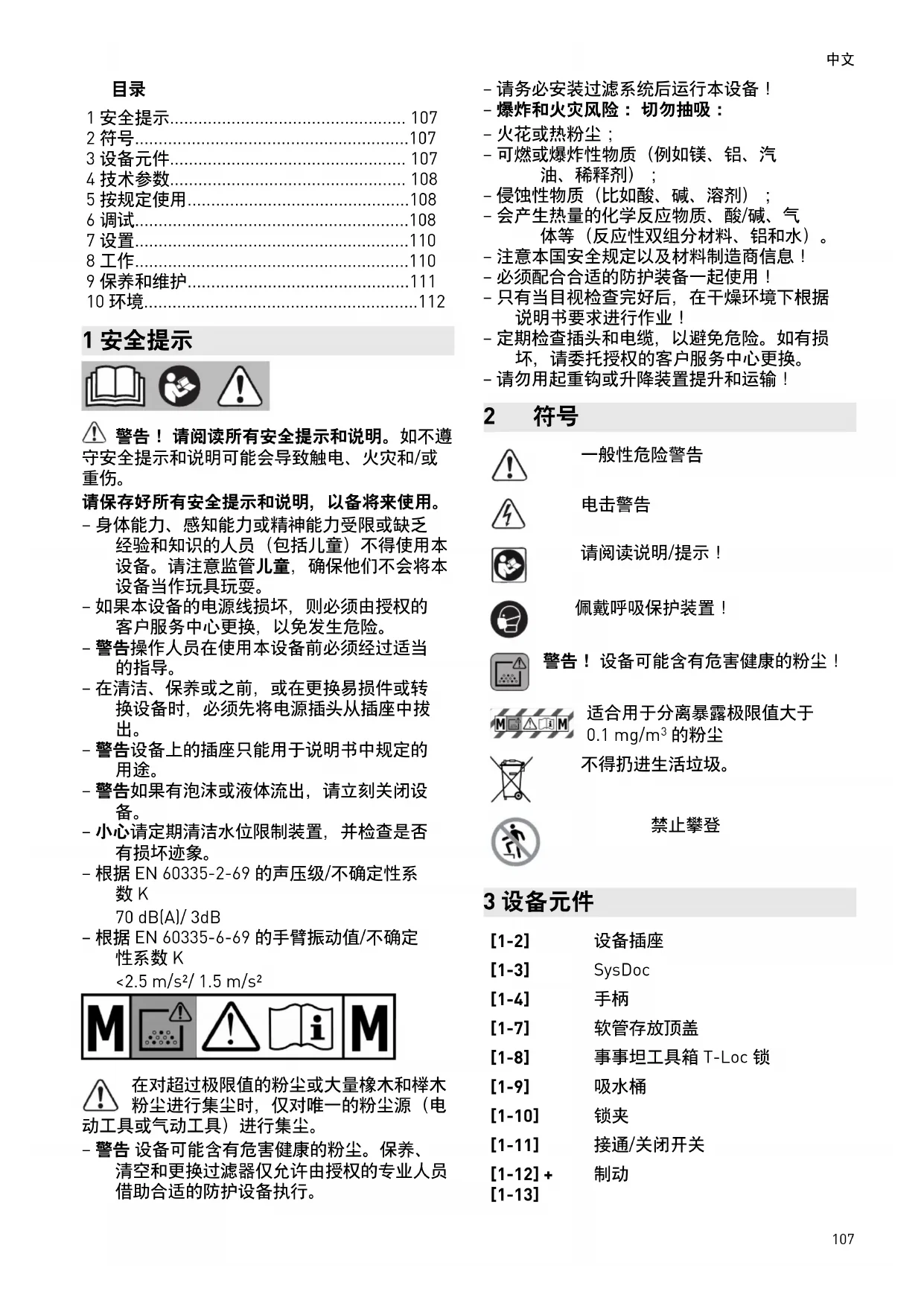

用户手册 CTM Midi I FESTOOL

守安全提示和说明可能会导致触电、火灾和/或重伤。

请保存好所有安全提示和说明，以备将来使用。

- 身体能力、感知能力或精神能力受限或缺乏经验和知识的人员（包括儿童）不得使用本设备。请注意监管儿童，确保他们不会将本设备当作玩具玩耍。

- 如果本设备的电源线损坏，则必须由授权的客户服务中心更换，以免发生危险。

- 警告操作人员在使用本设备前必须经过适当的指导。

- 在清洁、保养或之前，或在更换易损件或转换设备时，必须先将电源插头从插座中拔出。

- 警告设备上的插座只能用于说明书中规定的用途。

- 警告如果有泡沫或液体流出，请立刻关闭设备。

- 小心请定期清洁水位限制装置，并检查是否有损坏迹象。

- 根据 EN 60335-2-69 的声压级/不确定性系数 K

70 dB(A)/ 3dB

- 根据 EN 60335-6-69 的手臂振动值/不确定性系数 K

<2.5 m/s ^2 / 1.5 m/s ^2

在对超过极限值的粉尘或大量橡木和榉木粉尘进行集尘时，仅对唯一的粉尘源（电

动工具或气动工具）进行集尘。

- 警告 设备可能含有危害健康的粉尘。保养、清空和更换过滤器仅允许由授权的专业人员借助合适的防护设备执行。

• 请务必安装过滤系统后运行本设备！
• 爆炸和火灾风险：切勿抽吸：
• 火花或热粉尘；
• 可燃或爆炸性物质（例如镁、铝、汽油、稀释剂）；
• 侵蚀性物质（比如酸、碱、溶剂）；
• 会产生热量的化学反应物质、酸/碱、气体等（反应性双组分材料、铝和水）。
• 注意本国安全规定以及材料制造商信息！
• 必须配合合适的防护装备一起使用！
• 只有当目视检查完好后，在干燥环境下根据说明书要求进行作业！
• 定期检查插头和电缆，以避免危险。如有损坏，请委托授权的客户服务中心更换。
• 请勿用起重钩或升降装置提升和运输！

2 符号

一般性危险警告

电击警告

请阅读说明/提示！

佩戴呼吸保护装置！

警告！设备可能含有危害健康的粉尘！

适合用于分离暴露极限值大于 0.1mg / m^3 的粉尘

不得扔进生活垃圾。

禁止攀登

3 设备元件

[1-2] 设备插座

[1-3] SysDoc

[1-4] 手柄

[1-7] 软管存放顶盖

[1-8] 事事坦工具箱 T-Loc 锁

[1-9] 吸水桶

[1-10] 锁夹

[1-11] 接通/关闭开关

[1-12] + 制动

[1-13]

中文

[1-14]	出气口	[1-19]	连接指示灯
[1-15]	过滤器抽屉	[1-20]	连接按钮
[1-16]	净化装置	插图位于使用说明书的开始处。
[1-17]	MAN 按钮
[1-18]	手动集尘软管设置(待机运行模式)或集尘功率调节(集尘运行模式)

4 技术参数

移动式集尘器
功率消耗350-1200W
设备插座上的最大连接负荷EU	CH、DKGB 230 V/110 V	2200 W1150 W1610 W/770 W
最大体积流量(空气),集尘器/中央集尘主机 130 m^3/h / 222 m^3/h
最大真空,中央集尘主机24000Pa
过滤面积 3369 cm^2
集尘软管D27/32mm×3.5m-AS
电源线长度7.5m
根据EN 60335-2-69的声压级/不确定性系数K70dB(A)/3dB
根据EN 60335-6-69的手臂振动值/不确定性系数K<2.5m/s2/1.5m/s2
保护方式IP X4
容器容积CTM MIDI I 15 l
尺寸(长x宽x高)CTM MIDI I 470×320×495mm
重量CTM MIDI I	11.3kg

5 按规定使用

移动式集尘器适合用于

• 集尘和抽吸 0.1 mg / m^3 以下符合粉尘等级 'M'的粉尘, 其中也包括木材粉尘和油漆粉尘,
• 抽吸水，
• 针对商用目的的高负荷应用，符合 IEC/EN 60335-2-69。

对于未按规定使用的情况，用户应承担责任。

6 调试

警告

不允许的电压或频率！

事故危险

▶ 请注意型号铭牌上的数据。
▶ 请注意所在国的特殊规定。

6.1 首次调试

装入集尘过滤袋/废弃处置袋 [2]。
安装绕线架 [3]。
▶ 连接集尘软管 [3]。

6.2 连接移动式集尘器

警告

工具不受控制地启动引起伤害危险

▶ 在接通前请确保连接的工具已关闭。

警告

电击伤害危险

▶ 将电源插头插入具有接地保护的插座中。
▶ 请勿将手伸入移动式集尘器的插座内。

当移动式集尘器与电源插座连接后，移动式集尘器的设备插座会持续通过电流。

将移动式集尘器与插座连接

移动式集尘器已关闭。

▶ 将电源线与插座连接。

设备插座 [1-2] 通过电流。

将移动式集尘器切换到待机模式

▶ 按下接通/关闭开关 [1-11]。

设备插座 [1-2] 通过电流。

绿色 LED [1-18] 显示处于待机模式。

自动启动移动式集尘器

移动式集尘器处于待机模式。

▶ 若要自动启动移动式集尘器：接通已连接的工具。

手动启动移动式集尘器

移动式集尘器处于待机模式。

▶ 按下 MAN 按钮 [1-17]。

不使用时以及在保养和清洁工作之前，请将移动式集尘器的电源插头从插座中拔出。

6.3 连接电动工具

警告

伤害危险

▶ 请注意设备插座上的最大连接负荷（请见技术参数一章）。
▶ 关闭电动工具。

将有线电动工具与移动式集尘器连接

▶ 将电动工具连接到设备插座 [1-2] 上。

电动工具已通过电源线与移动式集尘器连接。

将无绳电动工具与移动式集尘器连接 (MINI I / MIDI I)

▶ 在待机模式下按下连接按钮 [1-20]。

连接指示灯 [1-19] 缓慢闪烁。移动式集尘器在 60 秒内可连接。

▶ 接通无绳电动工具。

移动式集尘器启动，无绳电动工具已连接，直至手动关闭移动式集尘器或拔下电源插头。在那之后必须重新连接电池装置。

连接新的无绳电动工具后，原先的连接将被覆盖。

6.4 连接移动终端设备 (MINI I / MIDI I)

移动终端设备可以通过蓝牙®与移动式集尘器连接（例如利用费斯托工具应用程序进行软件升级）。

在待机模式下按住移动式集尘器上的连接按钮 [1-20] 3 秒钟。

连接指示灯 [1-19] 快速闪烁。

移动式集尘器在 60 秒内可连接。

▶ 请遵照费斯托工具应用程序中的说明进行操作。

若要将遥控器与移动式集尘器相连，必须进行遥控器重置（请见遥控器的重置）。

原先未连接的遥控器可以直接连接。

遥控器和移动式集尘器之间已建立的连接在手动关闭或拔下移动式集尘器的电源插头后依然保持连接。
移动式集尘器最多可同时连接 5 个遥控器。移动式集尘器可同时连接一台无绳电动工具。

在待机模式下按住移动式集尘器上的连接按钮 [1-20] 3 秒钟。

连接指示灯 [1-19] 快速闪烁。

移动式集尘器在 60 秒内可连接。

▶ 按压遥控器上的 MAN 按钮。

遥控器被持续保存在移动式集尘器内。

接通/关闭

当遥控器与移动式集尘器连接后，就可以用遥控器接通/关闭移动式集尘器。

▶ 接通/关闭时只需按下遥控器上的 MAN 按钮。

遥控器上的重置

通过重置可以删除遥控器与移动式集尘器的连接。

▶ 按住连接按钮和 MAN 按钮 10 秒钟。 当重置成功后，LED 指示灯亮起洋红色。

6.6 删除所有保存的设备。(MINI I / MIDI I)

▶ 至少按住连接按钮 [1-20] 3 秒钟。
连接指示灯 [1-19] 快速闪烁。
▶ 重新松开连接按钮。
▶ 在 3 秒钟内同时按住“+”和“-”按钮 [1-18] 至少 3 秒钟。

移动式集尘器通过三次快速闪烁确认指令。

7 设置

7.1 设置集尘软管直径

对于带 RFID 芯片的集尘软管，会自动识别集尘软管的直径。

对于不带 RFID 芯片的集尘软管，必须在待机模式下手动设置集尘软管直径。

▶ 按下“+”或“-”按钮 [1-18]，直至设置到所需的直径。

7.3 体积流量监控

如果集尘软管中的风速低于 20 m/s，出于安全原因会发出一个声音警告信号（对于 M 级粉尘等级）。

栏中的 LED 亮起，并显示所需的直径。

当连接了带 RFID 芯片的集尘软管后，手动设置会被覆盖。

7.2 调节吸力

在集尘运行模式下按下“+”或“-”按钮[1-18]。

可能的原因 排除
集尘功率调节装置 [1-18] 被调节到过低数值。	将集尘功率调节装置的数值调高(请见 7.2 一章)。
集尘功率设置 [1-18] 未调到相连的软管直径(仅针对不带 RFID 芯片的集尘软管)。	设置正确的软管直径(请见 7.1 一章)。
集尘软管堵塞或折弯。排除堵塞或折弯。
集尘过滤袋满。装入新的集尘过滤袋(请见 8.5 一章)。
主过滤器变脏。清洁主过滤器(请见 8.4 一章)。更换主过滤器(请见 8.6 一章)。
监控电子系统功能故障。请费斯托工具客户服务中心排除故障。
抽吸潮湿物料。功能安全性不受影响,无需采取措施。

7.4 温度保护

为了防止过热，温度保护装置会在达到临界温度前关闭移动式集尘器。最下方的 LED [1-18] 显示故障。

LED 亮起红灯 温度过高

▶ 关闭移动式集尘器，并使其冷却。
▶ 在约 5 分钟后重新接通移动式集尘器。

7.5 拉紧制动器 [1A]

▶ 将移动式集尘器的前侧略微抬起。
▶ 向下按压制动器 [1-13]，直至卡止。
▶ 松开时操作按钮 [1-12]。

7.6 SysDoc

警告

伤害危险▶请勿将移动式集尘器的放置面用作支撑站立面。

小心

伤害危险

在运输时请确保 T-Loc 或四个 SysDoc 锁已关闭。

在放置面 [1-7] 上可以用 T-loc 锁 [1-8] 固定事事坦工具箱。不带 T-Loc 的事事坦工具箱可以用四个 SysDoc 锁 [1-3] 固定。

8 工作

8.1 干燥物料集尘

危害健康的粉尘

损害呼吸道

▶ 请始终使用集尘过滤袋！

危害健康的粉尘

损害呼吸道

▶ 在集尘前请检查主过滤器是否完好。

在对超过极限值的粉尘集尘时，仅对唯一的粉尘源（电动工具或气动工具）进行集

在对电动工具运行产生的粉尘集尘时请注意：

确保充分通风！遵守当地的规定！

极限值：排气量最高为新鲜空气量的 50%

公式：空间体积 V_R × 空气交换率 L_W

8.2 抽吸潮湿物料/液体

请拆除集尘过滤袋！

使用专用的湿滤器。

达到最大液位时会自动中断抽吸。

最下方的 LED [1-18] 亮起红灯。

▶ 关闭移动式集尘器 [1-11]。
▶ 打开锁夹 [1-10] 并取下设备上部件。
▶ 清空吸水桶 [1-9]。

抽吸潮湿物料后请让主过滤器干燥！

在抽吸干燥粉尘前让移动式集尘器干燥。

危害健康的粉尘

损害呼吸道

▶ 抽吸潮湿物料后拆除湿滤器，并更换为干燥物料主过滤器。

泡沫和液体溢出

▶ 立刻关闭并清空设备。

8.3 废气排出

危害健康的粉尘

损害呼吸道

▶ 请勿吹出粉尘！

排出废气时，废气可能会通过集尘软管输送到建筑物外部。

▶ 打开出气口 [1-14] 前的栅格。
▶ 将集尘软管推入出气口 [1-14]。

8.4 手动清洁过滤器和集尘过滤袋

▶ 在待机模式下按下 MAN 按钮 [1-17]。
▶ 将吸力调节到最大 [1-18]。
▶ 用手密封集尘软管，同时短促向下按压清洁杆 [1-16] 三次。

8.5 粉尘较少时更换集尘过滤袋

▶ 打开锁夹并取下设备上部件。[2]。
▶ 拉动集尘过滤袋上的拉片，直至过滤器带的开口完全封闭。

现在集尘过滤袋已可靠封闭，可以取出。

▶ 装上设备上部件，关闭锁夹。

8.6 更换滤芯

▶ 拉出用过的过滤器抽屉 [1-15]。
根据法律规定将用过的过滤器抽屉进行废弃处置。
▶ 推入新的过滤器抽屉 [1-15]。

配件、过滤器和耗材的订货号可在费斯托工具产品目录中或网站“www.festool.com”上查询。

提示

电机损坏

▶ 主过滤器未安装或损坏时请勿集尘，因为这样可能会损坏电机。

8.7 工作后

▶ 关闭移动式集尘器，拔下电源插头。
▶ 绕起电源线。
▶ 清空吸水桶。
将集尘软管 [4-1] 放入可密封的软管存放顶盖 [1-7] 中。将电源线 [4-2] 放入可密封的软管存放顶盖 [1-7] 中，或者卷到绕线架上。为此，将电源线穿过凹槽 [4-3]。
▶ 通过吸尘和擦拭清洁移动式集尘器内外部。
将移动式集尘器放在干燥的房间内，保护好防止未经授权的使用。

软管存放顶盖的盖子也用作工具搁板。

9 保养和维护

伤害危险，电击

▶ 在每次保养和维护工作前，务必将电源插头从插座中拔下！
所有需要打开电机壳体的保养和维修工作都只允许由授权客户服务中心进行。

客户服务和维修只能由制造商或维修服务中心执行：附近服务中心地址可查阅：

www.festool.com/Service

中文

只能使用费斯托工具原厂备件！订货号请见：

www.festool.com/Service

▶ 定期清洁液位传感器 [4-4] 并清空吸水桶 [1-9]。

注意以下提示：

- 至少每年一次由制造商或经过培训的人员进行粉尘技术方面的检测（例如过滤器是否损坏、设备的密封性、控制装置的功能）。

- 不能清洁的物品必须进行废弃处置。为此，请使用防渗漏的袋子。请注意适用的废弃处置规定！

10 环境

不得将设备扔进生活垃圾中！设备、配件和包装都应以环保的方式进行回收利用。注意适用的国家规定。

仅限欧盟：根据电动和电子旧设备方面的欧盟指令和相关国家法律，旧的电动工具必须分类收集，然后提供给环保回收机构。

有关 REACH 的信息：www.festool.com/reach

蓝牙® 文字商标和标志是 Bluetooth SIG, Inc. 的注册商标，授权 TTS Tooltechnic Systems AG & Co. KG 以及费斯托工具使用。
