CTM Midi I - Stofzuiger FESTOOL - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis CTM Midi I FESTOOL in PDF-formaat.
| Soort product | Mobiele stofzuiger |
| Merk | Festool |
| Model | CTM Midi I |
| Afmetingen (L x B x H) | 1470 x 320 x 495 mm |
| Gewicht | 11,3 kg |
| Opgenomen vermogen | 350 - 1200 W |
| Max. aansluitwaarde (apparaatstopcontact) | 2200 W (EU, KR, CN); 1150 W (CH, DK); 1610 W/770 W (GB 230 V/110 V) |
| Max. luchtdebiet | 130 m³/h (stofzuiger) / 222 m³/h (zuigcentrale) |
| Max. onderdruk (zuigcentrale) | 24 000 Pa |
| Filteroppervlak | 3369 cm² |
| Zuigslang | D 27/32 mm x 3,5 m |
| Lengte aansluitkabel | 7,5 m |
| Geluidsdrukniveau | 70 dB(A) (onzekerheid K 3 dB) |
| Hand-arm trillingen | < 2,5 m/s² (onzekerheid K 1,5 m/s²) |
| Beschermingsgraad | IP X4 |
| Inhoud van de kuip | 15 l |
| Stofklasse | M (tot 0,1 mg/m³) |
| Connectiviteit | Bluetooth® voor mobiel apparaat en afstandsbediening |
| Functies | Automatisch aan/uit schakelen, vermogensregeling, debietbewaking, filterreiniging, thermische zekering, automatische uitschakeling bij vloeistof |
| Filtertype | Hoofdfilter (lade) + filterzak |
| Onderhoud en reiniging | Handmatige filterreiniging, vervangen van filterzak en hoofdfilter |
| Veiligheid | Loskoppelen voor onderhoud, waterniveau bewaking, bescherming tegen schadelijk stof, thermische zekering |
| Onderdelen en repareerbaarheid | Originele Festool onderdelen, erkende service |
Veelgestelde vragen - CTM Midi I FESTOOL
Gebruikersvragen over CTM Midi I FESTOOL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stofzuiger in PDF-formaat gratis! Vind uw handleiding CTM Midi I - FESTOOL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CTM Midi I van het merk FESTOOL.

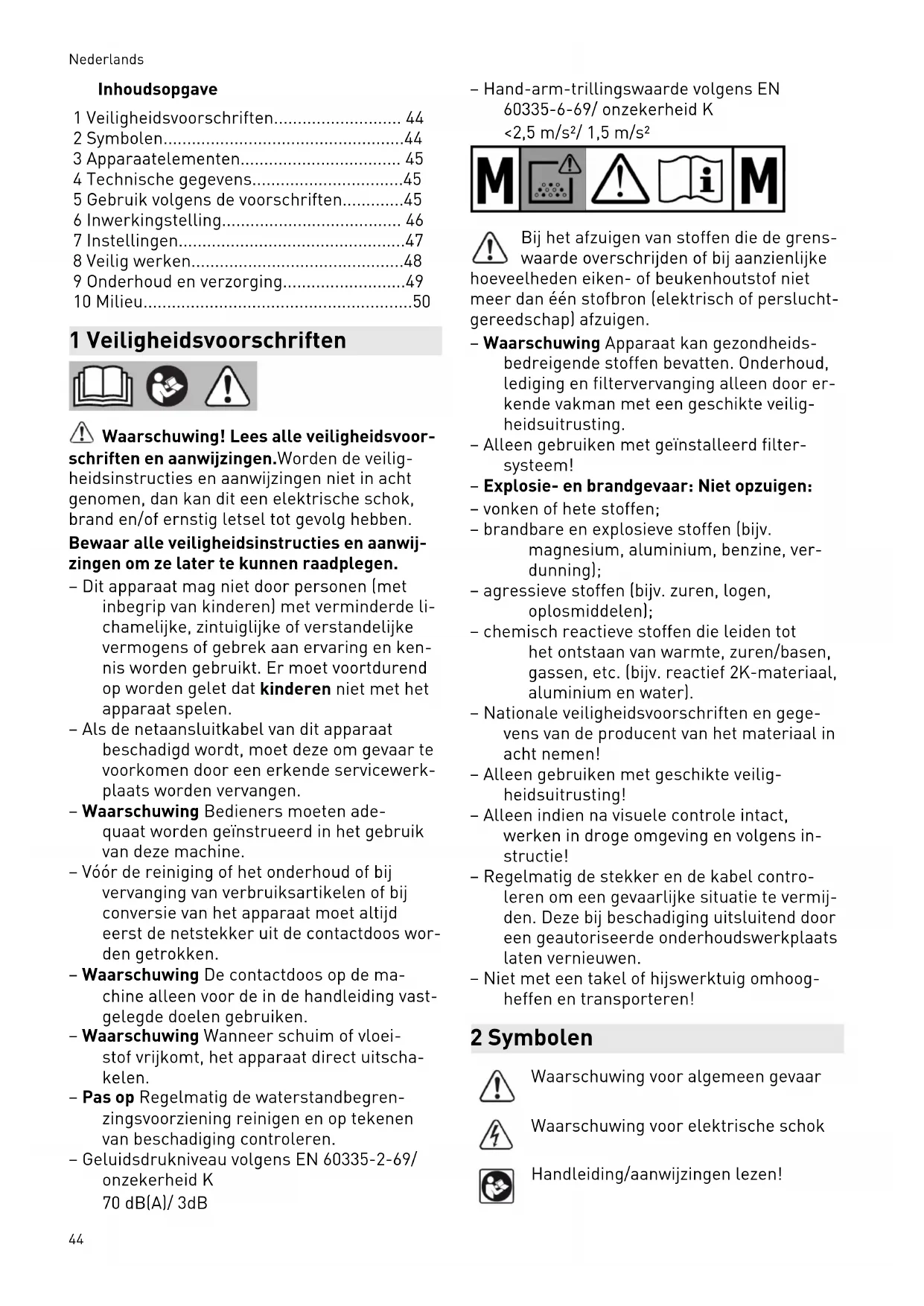

GEBRUIKSAANWIJZING CTM Midi I FESTOOL
1 Veiligheidsvoorschriften.... 44
2 Symbolen....44
3 Apparaatelementen.... 45
4 Technische gegevens....45
5 Gebruik volgens de voorschriften......45
6 Inwerkingstelling.... 46
7 Instellingen....47
8 Veilig werken....48
9 Onderhoud en verzorging....49
10 Milieu....50
1 Veiligheidsvoorschriften




Waarschuwing! Lees alle veiligheidsvoor-
schriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.
- Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde li-chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt. Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen.
- Als de netaansluitkabel van dit apparaat beschadigd wordt, moet deze om gevaar te voorkomen door een erkende servicewerkplaats worden vervangen.
- Waarschuwing Bedieners moeten ade- quaat worden geïnstrueerd in het gebruik van deze machine.
- Vóór de reiniging of het onderhoud of bij vervanging van verbruiksartikelen of bij conversie van het apparaat moet altijd eerst de netstekker uit de contactdoos worden getrokken.
- Waarschuwing De contactdoos op de machine alleen voor de in de handleiding vastgelegde doelen gebruiken.
- Waarschuwing Wanneer schuim of vloeistof vrijkomt, het apparaat direct uitschakelen.
- Pas op Regelmatig de waterstandbegrenzingsvoorziening reinigen en op tekenen van beschadiging controleren.
- Geluidsdrukniveau volgens EN 60335-2-69/ onzekerheid K 70 dB(A)/ 3dB
- Hand-arm-trillingswaarde volgens EN 60335-6-69/ onzekerheid K <2,5 m/s²/ 1,5 m/s²






Bij het afzuigen van stoffen die de grenswaarde overschrijden of bij aanzienlijke
hoeveelheden eiken- of beukenhoutstof niet meer dan één stofbron (elektrisch of perslucht-gereedschap) afzuigen.
- Waarschuwing Apparaat kan gezondheidsbedreigende stoffen bevatten. Onderhoud, lediging en filtervervanging alleen door erkende vakman met een geschikte veiligheidsuitrusting.
- Alleen gebruiken met geïnstalleerd filter- systeem!
- Explosie- en brandgevaar: Niet opzuigen:
- vonken of hete stoffen;
- brandbare en explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning);
- agressieve stoffen (bijv. zuren, logen, oplosmiddelen);
- chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water).
- Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal in acht nemen!
- Alleen gebruiken met geschikte veiligheidsuitrusting!
- Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!
- Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te vermijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.
- Niet met een takel of hijswerktuig omhoogheffen en transporteren!
2 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Geschikt voor afscheiding van stof met een blootstellings-grenswaarde groter dan 0,1 mg/m³

Niet met het huisvuil meegeven.

Verboden erop te klimmen
3 Apparaatelementen
| [1-2] | Toestelcontactdoos |
| [1-3] | SysDoc |
| [1-4] | Handgreep |
| [1-7] | Slangdepot |
[1-8] T-Loc-sluiting voor systainers
[1-9] Vuilcontainer
[1-10] Sluitklem
[1-11] Aan-/uitschakelaar
[1-12] + Rem
[1-13]
[1-14] Uitblaasopening
[1-15] Filterschuiflade
[1-16] Reiniging
[1-17] MAN-toets
[1-18] Handmatige zuigslanginstelling (stand-by-modus) of zuigkracht-regeling (zuigmodus)
[1-19] Verbindingsindicator
[1-20] Verbindingstoets
De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.
| Mobiele stofzuigers | |
| Opgenomen vermogen 350 - 1200 W | |
| Aansluitwaarde van toestelcontactdoos max. EU | 2200 W |
| CH, DK | 1150 W |
| GB 230 V/ 110 V | 1610 W/ 770 W |
| Volumestroom (lucht) max. zuiger/ turbine 130 m3/h / 222 m3/h | |
| Onderdruk max., turbine 24000 Pa | |
| Filteroppervlak 3369 cm2 | |
| Afzuigslang D 27/32 mm x 3,5 m-AS | |
| Lengte van het netsnoer 7,5 m | |
| Geluidsdrukniveau volgens EN 60335-2-69/ onzekerheid K 70 dB(A)/ 3 dB | |
| Hand-arm-trillingswaarde volgens EN 60335-6-69/ onzekerheid K <2,5 m/s2/ 1,5 m/s2 | |
| Beveiligingsklasse IP X4 | |
| Reservoir-inhoud CTM MIDI I 15 l | |
| Afmetingen L x B x H CTM MIDI I 470 x 320 x 495 mm | |
| Gewicht CTM MIDI I | 11,3 kg |
5 Gebruik volgens de voorschriften
Mobiele stofzuiger geschikt voor
- het op- en afzuigen van stoffen tot mg/0,1 m³ conform stofklasse 'M', waaronder ook hout- en lakstoffen,
- het opzuigen van water,
Nederlands
- een hogere belasting bij industrieel gebruik, conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.
6 Inwerkingstelling

WAARSCHUWING
Ontoelaatbare spanning of frequentie! Risico van ongevallen
▶ Gegevens op het typeplaatje in acht nemen.
- Landspecifieke bijzonderheden in acht ne-
men.
6.1 Eerste inbedrijfstelling
▶ Filter-/wegwerpstofzak plaatsen [2].
▶ Kabelopwikkeling monteren [3].
▶ Afzuigslang aansluiten [3].
6.2 Mobiele stofzuiger aansluiten

WAARSCHUWING
Gevaar voor letsel door ongecontroleerd startend gereedschap
- Let er voor het inschakelen op dat het aangesloten gereedschap is uitgeschakeld.

WAARSCHUWING
Gevaar voor letsel door elektrische stroom
- Netstekker in een geaarde contactdoos steken.
- Niet in de contactdoos van de mobiele stofzuiger grijpen.

Als de mobiele stofzuiger met de netcontactdoos is verbonden, is de contactdoos van de mobiele stofzuiger permanent stroomvoerend.
Mobiele stofzuiger met contactdoos verbinden
Mobiele stofzuiger is uitgeschakeld.
▶ Netkabel met contactdoos verbinden.
Toestelcontactdoos [1-2] is stroomvoerend.
Mobiele stofzuiger in stand-by-modus schakelen
▶ Aan-/uit-schakelaar [1-11] indrukken.
Toestelcontactdoos [1-2] is stroomvoerend.

Groene LED [1-18] toont stand-by-modus.
Mobiele stofzuiger automatisch starten
Mobiele stofzuiger is in de stand-by-modus.
- Om de mobiele stofzuiger automatisch te starten: Verbonden gereedschap inschakelen.
Mobiele stofzuiger met de hand starten
Mobiele stofzuiger is in de stand-by-modus.
▶ MAN-toets [1-17] indrukken.

Wanneer de mobiele stofzuiger niet wordt gebruikt en vóór onderhouds- en reinigingswerkzaamheden de stekker uit de contactdoos trekken.
6.3 Elektrisch gereedschap aansluiten

WAARSCHUWING
Letselgevaar
- De maximale aansluitwaarde van het apparaatcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).
▶ Elektrisch gereedschap uitschakelen.
Op lichtnet werkend elektrisch gereedschap met mobiele stofzuiger verbinden
▶ Elektrisch gereedschap op contactdoos [1-2]aansluiten.
Het elektrische gereedschap is via een netkabel met de mobiele stofzuiger verbonden.
Door accu aangedreven elektrisch gereedschap met mobiele stofzuiger verbinden (MINI I / MIDI I)
▶ In de stand-by-modus verbindings-toets [1-20] indrukken.
De verbindingsindicator [1-19] knippert langzaam. De mobiele stofzuiger is 60 seconden gereed voor de verbinding.
- Door accu aangedreven elektrisch gereedschap inschakelen.
De mobiele stofzuiger loopt aan en het door een accu aangedreven elektrische gereedschap is tot aan het handmatig uitschakelen van de mobiele stofzuiger of uittrekken van de netstekker verbonden. Het accu-apparaat moet daarna opnieuw gekoppeld worden.
Met de verbinding van een nieuwe door accu aangedreven elektrisch gereedschap wordt de huidige verbinding overschreven.
6.4 Mobiel eindapparaat verbinden (MINI I / MIDI I)
Een mobiel eindapparaat (bijv. smartphone) kan via Bluetooth® met de mobiele stofzuiger ver-
bonden worden (bijv. voor een software-update met de Festool-app).
In de stand-by-modus de verbindingstoets [1-20] op de mobiele stofzuiger 3 seconden lang ingedrukt houden.
De verbindingsindicator [1-19] knippert snel.
De mobiele stofzuiger is 60 seconden gereed voor de verbinding.
▶ De instructies in de Festool-app volgen.
6.5 Afstandsbediening (MINI I / MIDI I)
Afstandsbediening en mobiele stofzuiger verbinden
Om een afstandsbediening met een mobiele stofzuiger te kunnen verbinden, moet een reset van de afstandsbediening worden uitgevoerd (zie reset van de afstandsbediening).
Tot dusver niet verbonden afstandsbedieningen kunnen direct verbonden worden.

Een gemaakte verbinding tussen een afstandsbedieningen en de mobiele stofzuiger blijft ook na het handmatig uitschakelen of uittrekken van de netstekker van de mobiele stofzuiger aanwezig.

De mobiele stofzuiger kan gelijktijdig met max. vijf afstandsbedieningen worden verbonden. De mobiele stofzuiger kan gelijktijdig met een accugereedschap worden verbonden.
In de stand-by-modus de verbindingstoets [1-20] op de mobiele stofzuiger 3 seconden lang ingedrukt houden.
De verbindingsindicator [1-19] knippert snel.
De mobiele stofzuiger is 60 seconden gereed voor de verbinding.
- De MAN-toets op de afstandsbediening indrukken.
De afstandsbediening is permanent in de mobiele stofzuiger opgeslagen.
In-/uitschakelen
Nadat de afstandsbediening met de mobiele stofzuiger verbonden is, kan de mobiele stofzui-
7.3 Volumestroombewaking
Als de luchtsnelheid in de afzuigslang onder de 20 m/s komt, klinkt er omwille van de veiligheid een waarschuwingssignaal (bij stofklasse M).
ger met de afstandsbediening in- en uitgeschakeld worden.
▶ Voor het in-/uitschakelen de MAN-toets op de afstandsbediening indrukken.
Reset op de afstandsbediening
Met de reset wordt de verbinding van een af- standsbediening met de mobiele stofzuiger ge- wist.
- De verbindingstoets en de MAN-toets 10 seconden ingedrukt houden.
De LED-indicatie knippert in magenta als de reset is uitgevoerd.
6.6 Alle opgeslagen apparaten wissen. (MINI I / MIDI I)
▶ Verbindingstoets [1-20] minstens 3 seconden ingedrukt houden.
Verbindingsindicator [1-19] knippert snel.
▶ Verbindingstoets weer loslaten.
▶ Binnen 3 seconden plus- en mintoets [1-18] gelijktijdig minstens 3 seconden ingedrukt houden.
De mobiele stofzuiger bevestigt het commando door drie keer snel te knipperen.
7 Instellingen
7.1 Afzuigslangdiameter instellen

De afzuigslangdiameter wordt bij een afzuigslang met RFID-chip automatisch herkend.
Bij een afzuigslang zonder RFID-chip moet de afzuigslangdiameter in de stand-by-modus met de hand ingesteld worden.
▶ Plus- of min-toetsen [1-18] indrukken tot de gewenste diameter is ingesteld.
De LED brandt in het veld met de gewenste diameter.

Als een afzuigslang met RFID-chip wordt aangesloten, worden de handmatige instellingen overschreven.
7.2 Zuigkracht regelen
▶ Plus- of min-toetsen [1-18] tijdens het zuigen bedienen.
| Mogelijke oorzaken Oplossing | |
| Zuigkrachtregeling [1-18]op een te lage waarde ingesteld. | Zuigkrachtregeling op een hogere waarde instellen (zie hoofdstuk 7.2 ). |
| Zuigkrachtinstelling [1-18] niet op de aangesloten slangdiameter ingesteld (alleen bij zuigslangen zonder RFID-chip). | Juiste slangdiameter instellen (zie hoofdstuk 7.1 ). |
| Afzuigslang verstopt of geknikt. Verstopping of knik verwijderen. | |
| Filterzak vol. Nieuwe filterzak plaatsen (zie hoofdstuk 8.5 ). | |
| Standaard filter verontreinigd. Standaardfilter vervangen (zie hoofdstuk 8.4 ).Standaardfilter vervangen (zie hoofdstuk 8.6 ). | |
| Storing van de bewakingselektronica. Door Festool klantendienstwerkplaats laten herstellen. | |
| Natzuigen. Goede werking niet beïnvloed, geen maatregelen nodig. | |
7.4 Temperatuurbeveiliging
Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzui- ger uit voordat de kritische temperatuur wordt bereikt. Onderste LED [1-18] geeft een storing aan.
LED brandt rood Te hoge temperatuur
- Mobiele stofzuiger uitschakelen, laten afkoelen.
▶ Mobiele stofzuiger na ca. 5 minuten weer inschakelen.
7.5 De rem vastzetten [1A]
- Mobiele stofzuiger aan de voorkant een beetje optillen.
- Rem [1-13] naar beneden drukken tot hij inklikt.
▶ Voor vrijgave de toets [1-12] indrukken.
7.6 SysDoc
| ! WAARSCHUWING |
| Letselgevaar► Het steunvlak van de mobiele stofzuiger niet als standvlak gebruiken. |
| VOORZICHTIG |
| Gevaar voor letsel► Bij het transport erop letten dat de T-Loc of de vier SysDoc-sluitingen gesloten zijn. |
Aan het steunvlak [1-7] kan met de T-loc-sluiting [1-8] een systainer worden bevestigd. Systainers zonder T-Loc kunnen met de vier Sys-Doc-sluitingen [1-3] worden bevestigd.
8 Veilig werken
8.1 Droge stoffen zuigen
| ! | #ORZICHTIG |
| Gezondheidsbedreigende stoffenAandoening van de luchtwegen► Altijd een filterzak gebruiken! | |
| ! | VORZICHTIG |
| Gezondheidsbedreigende stoffenAandoening van de luchtwegen► Vóór het zuigen controleren of het standaardfilter intact is. | |
Bij het afzuigen van stoffen die de grenswaarde overschrijden slechts één enkele stofbron (elektrisch of persluchtgereedschap) afzuigen.
Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap:
Voor voldoende ventilatie zorgen! Regionale voorschriften in acht nemen!
Grenswaarden: afvoerlucht max. 50% van de hoeveelheid verse lucht
Formule: ruimtevolume V_R x ventilatiesnelheid L_W
8.2 Natte stoffen/vloeistoffen opzuigen
Filterzak verwijderen! Speciaal natfilter gebruiken.
Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken.
Onderste LED [1-18] brandt rood.
▶ Mobiele stofzuiger uitschakelen [1-11].
- Sluitklemmen openen [1-10] en bovendeel van het apparaat afnemen.
▶ Vuilcontainer [1-9] leegmaken.
Na het natzuigen het standaard filter laten drogen!
Mobiele stofzuiger voor inzuigen van droge stoffen droogmaken.


ORZICHTIG
Gezondheidsbedreigende stoffen Aandoening van de luchtwegen
- Na het natzuigen het natfilter verwijderen en door standaardfilter voor droge stoffen vervangen.

VOORZICHTIG
Uittredend schuim en vloeistoffen
- Apparaat direct uitschakelen en leegma- ken.
8.3 Afvoerluchtuitlaat


ORZICHTIG
Gezondheidsbedreigende stoffen Aandoening van de luchtwegen
▶ Geen stoffen uitblazen!
De afvoerluchtuitlaat biedt de mogelijkheid om de afvoerlucht door middel van de afzuigslang buiten een gebouw af te voeren.
▶ Rooster voor uitblaasopening [1-14] openen.
- Afzuigslang in uitblaasopening [1-14] schuiven.
8.4 Filter en filterzak met de hand reinigen
▶ In de stand-by-modus MAN-toets [1-17] in-drukken.
▶ Zuigkracht op maximum zetten [1-18].
- Afzuigslang met de hand afsluiten en gelijk-tijdig reinigingshendel [1-16] driemaal kort naar beneden drukken.
8.5 Stofarm vervangen van de filterzak
- Sluitklemmen openen en bovendeel van het apparaat afnemen.[2].
▶ Aan lus op de filterzak trekken tot opening van de filterzak volledig gesloten is.
De filterzak is nu veilig gesloten en kan verwijderd worden.
▶ Bovendeel plaatsen en sluitklemmen sluiten.
8.6 Filterelement vervangen
▶ Gebruikte filterschuiflade [1-15] uittrekken.
- Gebruikte filterschuiflade afvoeren in overeenstemming met de wettelijke bepalingen.
▶ Nieuwe filterschuiflade [1-15] inschuiven.

De bestelnummers voor accessoires, filters en verbruiksmateriaal in de Festool-catalogus of op het internet op "www.festool.com".
LET OP
Beschadiging van de motor
- Zuig nooit zonder gemonteerd of met beschadigd standaardfilter, omdat de motor hierdoor beschadigd kan raken.
8.7 Na afloop van het werk
▶ Mobiele stofzuiger uitschakelen en stekker uit contactdoos trekken.
▶ Aansluitkabel opwikkelen.
▶ Vuilcontainer leegmaken.
- Afzuigslang [4-1] in afsluitbaar slangde-pot [1-7] leggen. Netaansluiteiding [4-2] in afsluitbaar slangdepot [1-7] leggen of op kabelhaspel wikkelen. De netkabel hiertoe door de uitsparing [4-3]leggen.
- Mobiele stofzuiger van binnen en buiten reinigen door deze af te zuigen en schoon te vegen.
- De mobiele stofzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik.

Het deksel van het slangdepot dient ook als steunvlak voor gereedschap.
9 Onderhoud en verzorging


AARSCHUWING
Letselgevaar, stroomschok
- Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen: Adres bij u in de buurt op: www.festool.com/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.com/service
▶ Regelmatig niveausensoren reinigen [4-4] en vuilcontainer [1-9] leegmaken.
De volgende aanwijzingen in acht nemen:
- Tenminste eenmaal per jaar een stoftechnische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is.
- Wat niet kan worden gereinigd, moet worden verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerre-gelingen in acht nemen!
10 Milieu

Geef het apparaat niet met het huisvuil mee!Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.
Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.
Informatie voor REACH: www.festool.com/reach
Het woordmerk Bluetooth® en de logo's zijn geregistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
