CTM Midi I - Aspirador FESTOOL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho CTM Midi I FESTOOL em formato PDF.
| Tipo de produto | Aspirador móvel |
| Marca | Festool |
| Modelo | CTM Midi I |
| Dimensões (C x L x A) | 1470 x 320 x 495 mm |
| Peso | 11,3 kg |
| Potência absorvida | 350 - 1200 W |
| Valor máximo de conexão (tomada do aparelho) | 2200 W (UE, KR, CN); 1150 W (CH, DK); 1610 W/770 W (GB 230 V/110 V) |
| Fluxo de ar máx. | 130 m³/h (aspirador) / 222 m³/h (central de aspiração) |
| Depressão máx. (central de aspiração) | 24 000 Pa |
| Superfície filtrante | 3369 cm² |
| Mangueira de aspiração | D 27/32 mm x 3,5 m |
| Comprimento do cabo de ligação | 7,5 m |
| Nível de pressão sonora | 70 dB(A) (incerteza K 3 dB) |
| Vibrações mãos-braços | < 2,5 m/s² (incerteza K 1,5 m/s²) |
| Índice de proteção | IP X4 |
| Volume do reservatório | 15 l |
| Classe de poeira | M (até 0,1 mg/m³) |
| Conectividade | Bluetooth® para dispositivo móvel e controle remoto |
| Funções | Ligar/desligar automático, ajuste de potência, monitoramento de fluxo, limpeza do filtro, fusível térmico, desligamento automático em caso de líquido |
| Tipo de filtro | Filtro principal (gaveta) + saco filtrante |
| Manutenção e limpeza | Limpeza manual do filtro, substituição do saco filtrante e do filtro principal |
| Segurança | Desconexão antes da manutenção, monitoramento do nível de água, proteção contra poeiras nocivas, fusível térmico |
| Peças sobressalentes e reparabilidade | Peças originais Festool, serviço autorizado |
Perguntas frequentes - CTM Midi I FESTOOL
Perguntas dos utilizadores sobre CTM Midi I FESTOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aspirador em formato PDF gratuitamente! Encontre o seu manual CTM Midi I - FESTOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CTM Midi I da marca FESTOOL.

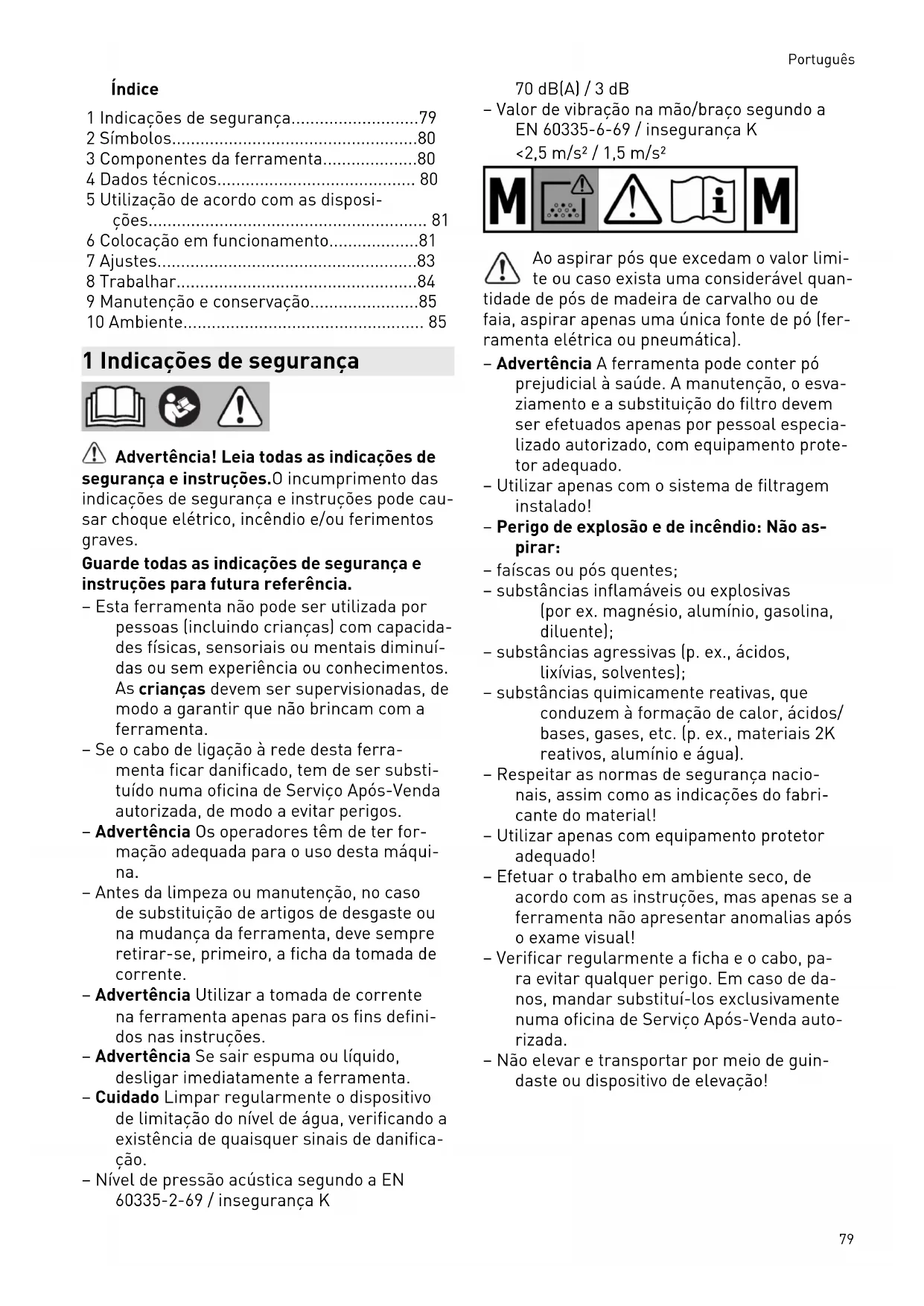

MANUAL DE UTILIZADOR CTM Midi I FESTOOL
1 Indicações de segurança....79
2 Símbolos....80
3 Componentes da ferramenta....80
4 Dados técnicos.... 80
5 Utilização de acordo com as disposi-
ções...... 81
6 Colocação em funcionamento......81
7 Ajustes....83
8 Trabalhar....84
9 Manutenção e conservação....85
10 Ambiente....85
1 Indicações de segurança
Advertência! Leia todas as indicações de segurança e instruções. O incumprimento das indicações de segurança e instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para futura referência.
- Esta ferramenta não pode ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conhecimentos. As crianças devem ser supervisionadas, de modo a garantir que não brincam com a ferramenta.
- Se o cabo de ligação à rede desta ferra- menta ficar danificado, tem de ser substi- tuído numa oficina de Serviço Após-Venda autorizada, de modo a evitar perigos.
- Advertência Os operadores têm de ter formação adequada para o uso desta máquina.
- Antes da limpeza ou manutenção, no caso de substituição de artigos de desgaste ou na mudança da ferramenta, deve sempre retirar-se, primeiro, a ficha da tomada de corrente.
- Advertência Utilizar a tomada de corrente na ferramenta apenas para os fins definidos nas instruções.
- Advertência Se sair espuma ou líquido, desligar imediatamente a ferramenta.
- Cuidado Limpar regularmente o dispositivo de limitação do nível de água, verificando a existência de quaisquer sinais de danificação.
- Nível de pressão acústica segundo a EN 60335-2-69 / insegurança K
70 dB(A) / 3 dB
- Valor de vibração na mão/braço segundo a EN 60335-6-69 / insegurança K <2,5 m/s² / 1,5 m/s²
Ao aspirar pós que excedam o valor limite ou caso exista uma considerável quantidade de pós de madeira de carvalho ou de faia, aspirar apenas uma única fonte de pó (ferramenta elétrica ou pneumática).
- Advertência A ferramenta pode conter pó prejudicial à saúde. A manutenção, o esvaziamento e a substituição do filtro devem ser efetuados apenas por pessoal especializado autorizado, com equipamento prote-tor adequado.
- Utilizar apenas com o sistema de filtragem instalado!
- Perigo de explosão e de incêndio: Não aspirar:
- faíscas ou pós quentes;
- substâncias inflamáveis ou explosivas (por ex. magnésio, alumínio, gasolina, diluente);
- substâncias agressivas (p. ex., ácidos, lixívias, solventes);
- substâncias quimicamente reativas, que conduzem à formação de calor, ácidos/bases, gases, etc. (p. ex., materiais 2K reativos, alumínio e água).
- Respeitar as normas de segurança nacionais, assim como as indicações do fabricante do material!
- Utilizar apenas com equipamento protetor adequado!
- Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual!
- Verificar regularmente a ficha e o cabo, para evitar qualquer perigo. Em caso de danos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda autorizada.
- Não elevar e transportar por meio de guindaste ou dispositivo de elevação!
2 Símbolos
Advertência de perigo geral
Advertência de choque elétrico
Ler as instruções/indicações!
Usar máscara de proteção!
Advertência! A ferramenta pode conter pó prejudicial à saúde!
Adequada para a separação de pó com um valor limite de exposição superior a 0,1 mg/m ^3
Não deitar no lixo doméstico.
Proibido subir
3 Componentes da ferramenta
[1-2]
Tomada de corrente
[1-3]
SysDoc
[1-4] Punho
[1-7] Alojamento para tubos
[1-8] Echo T-Loc para Systainer
[1-9] Depósito para sujidade
[1-10] Mola de fecho
[1-11] Interruptor de ativação/desativa- ção
[1-12] + Travão
[1-13]
[1-14] Abertura de exaustão
[1-15] Gaveta do filtro
[1-16] Limpeza
[1-17] Tecla MAN
[1-18] Ajuste manual do tubo flexível de aspiração (funcionamento em modo Stand-by) ou regulação da força de aspiração (modo de aspiração)
[1-19] Indicação de ligação
[1-20] Tecla de ligação
As imagens indicadas encontram-se no início do manual de instruções.
4 Dados técnicos
| Aspiradores móveis | |
| Consumo 350 - 1200 W | |
| Potência máx. instalada na tomada da ferramenta UE | 2200 W |
| CH, DK | 1150 W |
| GB 230 V / 110 V | 1610 W / 770 W |
| Fluxo volumétrico (ar) máx., aspirador/turbina 130 m3/h / 222 m3/h | |
| Vácuo máx., turbina 24000 Pa | |
| Área do filtro 3369 cm2 | |
| Tubo flexível de aspiração D 27/32 mm x 3,5 m-AS | |
| Comprimento do cabo de ligação à rede 7,5 m | |
| Nível de pressão acústica segundo a EN 60335-2-69 / insegurança K 70 dB(A) / 3 dB | |
| Valor de vibração na mão/braço segundo a EN 60335-6-69 / insegurança K | <2,5 m/s2 / 1,5 m/s2 |
| Tipo de proteção IP X4 | |
| Capacidade do depósito CTM MIDI I 15 l | |
Aspiradores móveis
Dimensões Comp. x Larg. x Alt. CTM MIDI I 470 x 320 x 495 mm
Peso CTM MIDI I 11,3 kg
5 Utilização de acordo com as disposições
Aspirador móvel adequado para
- aspirar poeiras até 0,1 mg/m³ correspondentes à classe de poeiras 'M'; entre elas, também pós de madeira e de pintura,
- aspirar água,
- para exigências elevadas em aplicações industriais, de acordo com a IEC/EN 60335-2-69.
Em caso de utilização incorreta, a responsabilidade é do utilizador.
6 Colocação em funcionamento
ADVERTÊNCIA
Tensão ou frequência inadmissível!
Perigo de acidente
- Respeitar os dados na placa de características.
▶ Observar as especificações nacionais.
6.1 Primeira colocação em funcionamento
- Aplicar o saco de filtragem/remoção [2].
▶ Montar o enrolamento do cabo [3].
▶ Conectar o tubo flexível de aspiração [3].
6.2 Ligar o aspirador móvel
ADVERTÊNCIA
Perigo de ferimentos devido a um arranque descontrolado das ferramentas
- Antes de ligar, verificar que a ferramenta conectada está desligada.
ADVERTÊNCIA
Perigo de ferimentos devido a corrente elétrica
- Ligar a ficha de rede a uma tomada de corrente com proteção de terra.
- Não meter a mão na tomada de corrente do aspirador móvel.
Quando o aspirador móvel está ligado à tomada de corrente de rede, a tomada da ferramenta do aspirador móvel conduz corrente permanente-mente.
Ligar o aspirador móvel à tomada de corrente
O aspirador móvel está desligado.
▶ Ligar o cabo de alimentação à tomada de corrente.
A tomada da ferramenta [1-2] conduz corrente.
Colocar o aspirador móvel no modo Stand-by
- Premir o interruptor de ativação/desativação [1-11].
A tomada da ferramenta [1-2] conduz corrente.
O LED verde [1-18] indica o modo Stand-by.
Arrancar automaticamente o aspirador móvel O aspirador móvel está no modo Stand-by.
Para arrancar automaticamente o aspirador móvel: ligar a ferramenta conectada.
Arrancar manualmente o aspirador móvel
O aspirador móvel está no modo Stand-by.
▶ Acionar a tecla MAN [1-17].
Quando não se está a utilizar a ferramenta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha de rede do aspirador móvel da tomada de corrente.
6.3 Conectar a ferramenta elétrica
ADVERTÊNCIA
Perigo de ferimentos
- Observar a potência máxima instalada na tomada da ferramenta (consultar o capítulo Dados técnicos).
▶ Desligar a ferramenta elétrica.
Conectar uma ferramenta elétrica com ligação à rede ao aspirador móvel
- Conectar a ferramenta elétrica à tomada da ferramenta [1-2].
A ferramenta elétrica está ligada ao aspirador móvel através do cabo de alimentação.
Português
Conectar uma ferramenta elétrica com acumulador ao aspirador móvel (MINI I / MIDI I)
▶ No modo Stand-by, acionar a tecla de ligação [1-20].
A indicação de ligação [1-19] pisca lenta- mente. O aspirador móvel está pronto para o estabelecimento de ligação durante 60 se- gundos.
- Ligar a ferramenta elétrica com acumulador.
O aspirador móvel começa a trabalhar e a ferramenta elétrica com acumulador permanece conectada até à desativação manual do aspirador móvel ou até se retirar a ficha da tomada. Depois, a ferramenta de acumulador tem de ser novamente acoplada.
Com a conexão de uma nova ferramenta elétrica com acumulador, substitui-se a conexão até agora existente.
6.4 Ligar o dispositivo terminal móvel (MINI I / MIDI I)
Um dispositivo terminal móvel (p. ex., um smartphone) pode ser ligado por Bluetooth® ao aspirador móvel (p. ex., para uma atualização de software com a app Festool).
- No modo Stand-by, manter premida a tecla de ligação [1-20] no aspirador móvel durante 3 segundos.
A indicação de ligação [1-19] pisca rapidamente.
O aspirador móvel está pronto para o estabelecimento de ligação durante 60 segundos.
▶ Seguir as instruções na app Festool.
6.5 Comando à distância (MINI I / MIDI I)
Conectar o comando à distância ao aspirador móvel
De forma a ser possível conectar um comando à distância a um aspirador móvel, é necessário efetuar um reset do comando à distância (consultar Reset do comando à distância).
É possível conectar diretamente os comandos à distância até agora não conectados.
Uma ligação estabelecida entre comandos à distância e o aspirador móvel é mantida mesmo após a desativação manual ou depois de se retirar a ficha de rede do aspirador móvel.
O aspirador móvel pode ser conectado, em simultâneo, a até cinco comandos à distância. O aspirador móvel pode ser conectado em simultâneo a uma ferramenta elétrica de acumulador.
- No modo Stand-by, manter premida a tecla de ligação [1-20] no aspirador móvel durante 3 segundos.
A indicação de ligação [1-19] pisca rapidamente.
O aspirador móvel está pronto para o estabelecimento de ligação durante 60 segundos.
▶ Premir a tecla MAN no comando à distância.
O comando à distância está permanente- mente memorizado no aspirador móvel.
Ligar/desligar
Após ter sido estabelecida a ligação entre o comando à distância e o aspirador móvel, o aspirador móvel pode ser ligado e desligado com o comando à distância.
Para ligar/desligar, premir a tecla MAN no comando à distância.
Reset do comando à distância
Com o reset, cancela-se a ligação de um comando à distância ao aspirador móvel.
- Manter a tecla de ligação e a tecla MAN premidas durante 10 segundos.
Se o reset tiver sido efetuado, a indicação LED acende-se a magenta.
6.6 Apagar todas as ferramentas memorizadas. (MINI I / MIDI I)
- Manter a tecla de ligação [1-20] premida durante, pelo menos, 3 segundos.
A indicação de ligação [1-19] pisca rapidamente.
▶ Soltar novamente a tecla de ligação.
- No espaço de 3 segundos, manter as teclas de mais e de menos [1-18] premidas em simultâneo durante, pelo menos, 3 segundos.
O aspirador móvel confirma a ordem piscando rapidamente por três vezes.
7 Ajustes
7.1 Ajustar o diâmetro do tubo flexível de aspiração
O diâmetro do tubo flexível de aspiração é identificado automaticamente num tubo flexível de aspiração com chip RFID.
No caso de um tubo flexível de aspiração sem chip RFID, é necessário ajustar manualmente o diâmetro do tubo flexível de aspiração no modo Stand-by.
7.3 Controlo volumétrico do fluxo
Se a pressão do ar no tubo flexível de aspiração descer abaixo dos 20 m/s, soa, por razões de
- Acionar as teclas de mais ou de me- nos [1-18], até estar ajustado o diâmetro pretendido. O LED acende-se no campo com o diâmetro pretendido.
Se se ligar um tubo flexível de aspiração com chip RFID, os ajustes manuais são substituídos.
7.2 Regular a força de aspiração
- Acionar as teclas de mais ou de menos [1-18] no modo de aspiração.
segurança, um sinal de aviso acústico (no caso da classe de pós M).
| Causas possíveis Resolução | |
| Regulação da força de aspiração [1-18] para um valor demasiado baixo. | Ajustar um valor mais alto na regulação da força de aspiração (consultar o capítulo 7.2). |
| Ajuste do tubo flexível de aspiração [1-18] não regulado para o diâmetro do tubo flexível conectado (apenas em tubos flexíveis de aspiração sem chip RFID). | Ajustar o diâmetro do tubo flexível correto (consultar o capítulo 7.1). |
| Tubo flexível de aspiração obstruído ou vincado. | Eliminar a obstrução ou o vinco. |
| Saco de filtragem cheio. Colocar um novo saco de filtragem (consultar o capítulo 8.5). | |
| Filtro principal sujo. Limpar o filtro principal (consultar o capítulo 8.4).Substituir o filtro principal (consultar o capítulo 8.6). | |
| Falha de funcionamento do sistema eletrónico de monitorização. | Mandar eliminar por uma oficina de Serviço Após-Venda Festool. |
| Aspiração a húmido. Função de segurança não prejudicada, não são necessárias quaisquer medidas. | |
7.4 Proteção térmica
Como proteção contra o sobreaquecimento, a proteção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica. O LED inferior [1-18] indica uma falha.
O LED acende-se a ver- Sobreaquecimento melho
▶ Desligar o aspirador móvel, deixar arrefecer.
▶ Voltar a ligar o aspirador móvel após cerca de 5 minutos.
7.5 Bloquear o travão [1A]
▶ Elevar ligeiramente o aspirador móvel na parte dianteira.
▶ Pressionar o travão [1-13] para baixo, até engatar.
Para soltar, acionar a tecla [1-12].
7.6 SysDoc
ADVERTÊNCIA
Perigo de ferimentos
- Não utilizar a superfície de apoio do aspirador móvel como base.
CUIDADO
Perigo de ferimentos
▶ Durante o transporte, prestar atenção para que o T-Loc ou os quatro fechos SysDoc estejam fechados.
Na superfície de apoio [1-7] é possível fixar um Systainer através do fecho T-Loc [1-8]. Systainers sem T-Loc podem ser fixos através dos quatro fechos SysDoc [1-3].
8 Trabalhar
8.1 Aspirar materiais secos
IDADO
Pós prejudiciais à saúde
Lesão das vias respiratórias
▶ Utilizar sempre saco de filtragem!
IDADO
Pós prejudiciais à saúde
Lesão das vias respiratórias
- Antes de aspirar, verificar se o filtro principal está intacto.
Ao aspirar pós que excedam o valor limite, aspirar apenas uma única fonte de pó (ferramenta elétrica ou pneumática).
Ao aspirar, ter em consideração os pós produzidos por ferramentas elétricas em funcionamento:
Providenciar uma ventilação suficiente! Observar as regulamentações regionais!
Valores limite: evacuação de ar, no máx., 50% do volume de ar fresco
Fórmula: volume V_R x taxa de substituição de ar L_W
8.2 Aspirar materiais húmidos/líquidos
Retirar o saco de filtragem!
Utilizar um filtro especial para líquidos.
A aspiração é automaticamente interrompida ao atingir a altura máxima do nível de enchimento.
O LED [1-18] inferior acende-se a vermelho.
▶ Desligar o aspirador móvel [1-11].
▶ Abrir as molas de fecho [1-10] e retirar a parte superior da ferramenta.
▶ Evaziar o depósito para sujidades [1-9].
Após a aspiração a húmido, é necessário deixar secar o filtro principal!
Antes de aspirar pós secos, secar o aspirador móvel.
IDADO
Pós prejudiciais à saúde
Lesão das vias respiratórias
- Após a aspiração a húmido, remover o filtro para líquidos e substituí-lo pelo filtro principal para materiais secos.
CUIDADO
Espuma e líquidos a escorrer
- Desligar imediatamente a ferramenta e es-vaziar.
8.3 Saída de evacuação de ar
IDADO
Pós prejudiciais à saúde
Lesão das vias respiratórias
▶ Não soprar quaisquer pós!
A saída de evacuação de ar oferece a possibilidade de dissipar a evacuação de ar através do tubo flexível de aspiração no exterior de um edifício.
▶ Abrir a grelha à frente da abertura de exaustão [1-14].
- Inserir o tubo flexível de aspiração na abertura de exaustão [1-14].
8.4 Limpar manualmente o filtro e o saco de filtragem
▶ No modo Stand-by, acionar a tecla MAN [1-17].
▶ Regular a força de aspiração para o máximo [1-18].
- Fechar o tubo flexível de aspiração com a mão e, simultaneamente, pressionar a alavanca de limpeza [1-16] três vezes para baixo, brevemente.
8.5 Substituição do saco de filtragem com pouco pó
- Abrir as molas de fecho e retirar a parte superior da ferramenta [2].
- Puxar a braçadeira no saco de filtragem, até que a abertura do saco do filtro esteja totalmente fechada.
Agora, o saco de filtragem está fechado com segurança e pode ser retirado.
▶ Colocar a parte superior da ferramenta e fechar as molas de fecho.
8.6 Substituir o elemento de filtragem
▶ Retirar a gaveta do filtro [1-15] usada.
▶ Eliminar a gaveta do filtro usada de acordo com as regulamentações legais.
▶ Inserir a nova gaveta do filtro [1-15].
Consulte os números de encomenda dos acessórios, filtros e material de desgaste no catálogo Festool ou na Internet, em "www.festool.com".
INDICAÇÃO
Danificação do motor
- Nunca aspire sem o filtro principal instalado ou com o filtro principal danificado, pois pode danificar o motor.
8.7 Após o trabalho
- Desligar o aspirador móvel e retirar a ficha da tomada.
▶ Enrolar o cabo de ligação à rede.
▶ Esvaziar o depósito para sujidade. - Colocar o tubo flexível de aspiração [4-1] no alojamento para tubos com fecho [1-7]. Colocar o cabo de ligação à rede [4-2] no alojamento para tubos com fecho [1-7] ou enrolá-lo no enrolamento do cabo. Para o efeito, passar o cabo de alimentação através da abertura [4-3].
- Limpar o aspirador móvel no interior e exterior, aspirando-o e lavando-o.
▶ Guardar o aspirador móvel num local seco, protegido contra uma utilização não autorizada.
A tampa do alojamento para tubos também serve para arrumar ferramentas.
9 Manutenção e conservação
ADVERTÊNCIA
Perigo de ferimentos, choque elétrico
- Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente!
- Todos os trabalhos de manutenção e reparação que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autorizada.
Serviço Após-Venda e reparação apenas através do fabricante ou das oficinas de serviço: Endereço mais próximo em: www.festool.com/service
Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service
- Limpar regularmente os sensores do nível de enchimento [4-4] e esvaziar o depósito para sujidades [1-9].
Observar as seguintes indicações:
- Mandar efetuar, no mínimo, uma vez por ano, uma verificação em termos de tecnologia de separação de poeiras (p. ex., em relação a danificação do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.
- O que não é possível limpar deve ser removido. Para o efeito, utilizar sacos impermeáveis. Observar as condições de remoção em vigor!
10 Ambiente
Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.
Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente..
Informações sobre REACH: www.festool.com/reach
A marca nominativa Bluetooth® e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool.
