| Tipo di prodotto | Aspirapolvere mobile |
| Marca | Festool |
| Modello | CTM Midi I |
| Dimensioni (L x l x h) | 1470 x 320 x 495 mm |
| Peso | 11,3 kg |
| Potenza assorbita | 350 - 1200 W |
| Valore di collegamento max. (presa apparecchio) | 2200 W (UE, KR, CN); 1150 W (CH, DK); 1610 W/770 W (GB 230 V/110 V) |
| Portata d'aria max. | 130 m³/h (aspirapolvere) / 222 m³/h (centrale di aspirazione) |
| Depressione max. (centrale di aspirazione) | 24 000 Pa |
| Superficie filtrante | 3369 cm² |
| Tubo di aspirazione | D 27/32 mm x 3,5 m |
| Lunghezza del cavo di collegamento | 7,5 m |
| Livello di pressione acustica | 70 dB(A) (incertezza K 3 dB) |
| Vibrazioni mano-braccio | < 2,5 m/s² (incertezza K 1,5 m/s²) |
| Grado di protezione | IP X4 |
| Volume del serbatoio | 15 l |
| Classe di polvere | M (fino a 0,1 mg/m³) |
| Connettività | Bluetooth® per terminale mobile e comando a distanza |
| Funzioni | Accensione/spegnimento automatico, regolazione della potenza, monitoraggio della portata, pulizia del filtro, fusibile termico, arresto automatico in caso di liquido |
| Tipo di filtro | Filtro principale (cassetto) + sacchetto filtro |
| Manutenzione e pulizia | Pulizia manuale del filtro, sostituzione del sacchetto filtro e del filtro principale |
| Sicurezza | Scollegamento prima della manutenzione, monitoraggio del livello dell'acqua, protezione contro le polveri nocive, fusibile termico |
| Pezzi di ricambio e riparabilità | Pezzi di ricambio originali Festool, assistenza autorizzata |
Domande frequenti - CTM Midi I FESTOOL
Domande degli utenti su CTM Midi I FESTOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale CTM Midi I - FESTOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CTM Midi I del marchio FESTOOL.

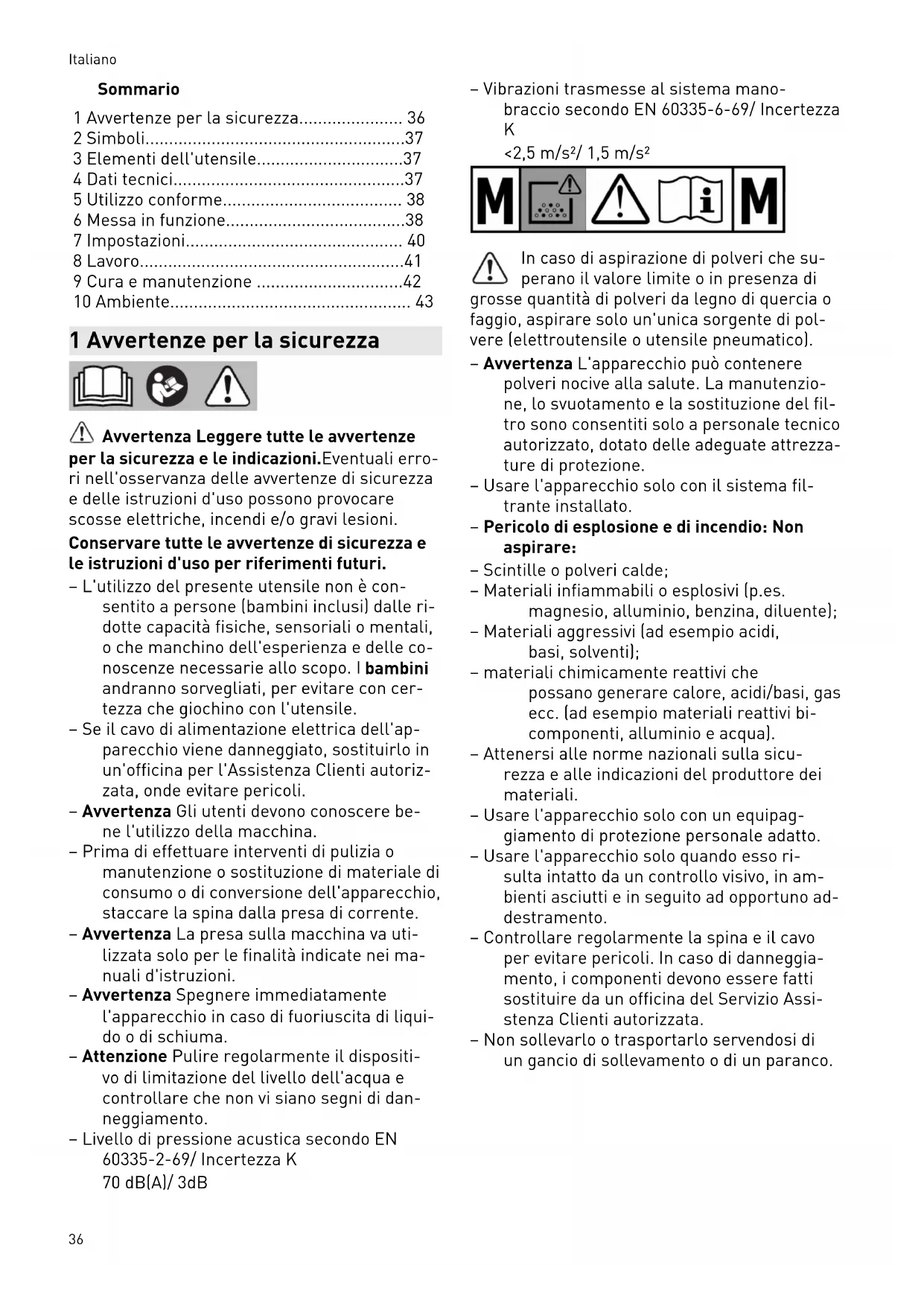

MANUALE UTENTE CTM Midi I FESTOOL
1 Avvertenze per la sicurezza.... 36
2 Simboli....37
3 Elementi dell'utensile....37
4 Dati tecnici....37
5 Utilizzo conforme.... 38
6 Messa in funzione....38
7 Impostazioni.... 40
8 Lavoro....41
9 Cura e manutenzione ....42
10 Ambiente.... 43
1 Avvertenze per la sicurezza
Avvertenza Leggere tutte le avvertenze
per la sicurezza e le indicazioni. Eventuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.
- L'utilizzo del presente utensile non è consentito a persone (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini andranno sorvegliati, per evitare con certezza che giochino con l'utensile.
- Se il cavo di alimentazione elettrica dell'apparecchio viene danneggiato, sostituirlo in un'officina per l'Assistenza Clienti autorizzata, onde evitare pericoli.
- Avvertenza Gli utenti devono conoscere bene l'utilizzo della macchina.
- Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente.
- Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni.
- Avvertenza Spegnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma.
- Attenzione Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento.
- Livello di pressione acustica secondo EN 60335-2-69/ Incertezza K 70 dB(A)/ 3dB
- Vibrazioni trasmesse al sistema mano- braccio secondo EN 60335-6-69/ Incertezza K <2,5 m/s²/ 1,5 m/s²
In caso di aspirazione di polveri che superano il valore limite o in presenza di le quantità di polveri da legno di quercia o, aspirare solo un'unica sorgente di polelettroutensile o utensile pneumatico).
- Avvertenza L'apparecchio può contenere polveri nocive alla salute. La manutenzione, lo svuotamento e la sostituzione del filtro sono consentiti solo a personale tecnico autorizzato, dotato delle adeguate attrezzature di protezione.
- Usare l'apparecchio solo con il sistema filtrante installato.
- Pericolo di esplosione e di incendio: Non aspirare:
- Scintille o polveri calde;
- Materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
- Materiali aggressivi (ad esempio acidi, basi, solventi);
- materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bi-componenti, alluminio e acqua).
- Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali.
- Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.
- Usare l'apparecchio solo quando esso risulta intatto da un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.
- Controllare regolarmente la spina e il cavo per evitare pericoli. In caso di danneggia- mento, i componenti devono essere fatti sostituire da un officina del Servizio Assi- stenza Clienti autorizzata.
- Non sollevarlo o trasportarlo servendosi di un gancio di sollevamento o di un paranco.
2 Simboli
Avvertenza di pericolo generico
Avvertenza sulle scariche elettriche
Leggere le istruzioni e le avvertenze.
Indossare un dispositivo di protezione delle vie respiratorie.
Avvertenza L'apparecchio può contenere polveri nocive alla salute.
Adatto per la separazione di polveri con un valore limite di esplosione di 0,1 mg/m³
Non smaltire tra i rifiuti domestici.
Vietato salirci sopra
3 Elementi dell'utensile
[1-2]
Presa dell'apparecchio
[1-3]
SysDoc
[1-4] Impugnatura
[1-7] Alloggiamento per tubo d'aspirazione
[1-8] Chiusura T-Loc per Systainer
[1-9] Secchio per liquidi
[1-10] Ganci
[1-11] Interruttore On/Off
[1-12] + Freno
[1-13]
[1-14] Getto d'aria
[1-15] Cassetto filtro
[1-16] Pulizia
[1-17] Tasto MAN
[1-18] Impostazione manuale del tubo flessibile di aspirazione (funzionamento stand-by) o regolazione della potenza di aspirazione (funzionamento in aspirazione)
[1-19] Spia di collegamento
[1-20] Tasto di collegamento
Le illustrazioni indicate si trovano nella parte iniziale delle istruzioni per l'uso.
4 Dati tecnici
Unità mobili di aspirazione
Assorbimento 350 - 1200 W
Potenza max sulla presa dell'apparecchio. EU
2200 W
CH, DK
1150 W
GB 230 V/110 V 1610 W/770 W
Portata (aria) max., ventola di asp./turbina 130 m³/h / 222 m³/h
Depressione max., turbina 24000 Pa
Superficie filtrante 3369 cm²
Tubo flessibile di aspirazione D 27/32 mm x 3,5 m-
AS
Lunghezza del cavo di alimentazione elettrica 7,5 m
Livello di pressione acustica secondo EN 60335-2-69/ Incertezza K 70 dB(A)/ 3dB
Vibrazioni trasmesse al sistema mano-braccio secondo EN 60335-6-69/ <2,5 m/s²/ 1,5 m/s² Incertezza K
Tipo di protezione IP X4
Capacità serbatoio CTM MIDI I 15 L
Unità mobili di aspirazione
Misure L x P x H CTM MIDI I 470 x 320 x 495 mm
Peso CTM MIDI I 11,3 kg
5 Utilizzo conforme
Unità mobile di aspirazione idonea per:
- Aspirazione di polveri fino a 0,1 mg/m³ del tipo M, comprese polveri di legno e vernice,
- Aspirazione di acqua,
- Usi industriali a sollecitazione elevata secondo IEC/EN 60335-2-69.
Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.
6 Messa in funzione
AVVERTENZA
Tensione o frequenza non ammesse!
Pericolo di incidenti
- Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.
▶ Prestare attenzione ad eventuali disposizioni nazionali speciali.
6.1 Prima messa in funzione
▶ Inserire il sacco filtrante o il sacco di raccolta [2].
▶ Montare l'avvolgicavo [3].
▶ Collegare il tubo flessibile di aspirazione [3].
6.2 Collegamento dell'unità mobile di aspirazione
AVVERTENZA
Pericolo di lesioni a causa di un'accensione involontaria degli utensili
- Prima di inserire il dispositivo assicurarsi che l'attrezzo collegato sia disinserito.
AVVERTENZA
Pericolo di lesioni dovute a corrente elettrica
▶ Innestare la spina di rete in una presa collegata a terra.
- Non toccare la presa dell'unità mobile di aspirazione.
Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'apparecchio conduce elettricità permanente.
Collegamento dell'unità mobile d'aspirazione alla presa
L'unità mobile di aspirazione è spenta.
▶ Collegare il cavo di rete alla presa.
La presa dell'apparecchio [1-2] conduce elettricità.
Mettere l'unità mobile di aspirazione in modalità stand-by
▶ Premere l'interruttore ON/OFF[1-11].
La presa dell'apparecchio [1-2] conduce elettricità.
Il LED verde [1-18] visualizza la modalità stand-by.
Avvio automatico dell'unità mobile di aspirazione
L'unità mobile di aspirazione è in modalità stand-by.
▶ Per avviare automaticamente l'unità mobile di aspirazione: Accendere l'utensile collegato.
Avvio manuale dell'unità mobile di aspirazione
L'unità mobile di aspirazione è in modalità stand-by.
▶ Azionare il tasto MAN [1-17].
In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di aspirazione dalla presa.
6.3 Collegamento di un elettroutensile
AVVERTENZA
Pericolo di lesioni
▶ Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il capitolo Dati tecnici).
▶ Spegnere l'elettroutensile.
Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione
- Collegare l'elettroutensile alla presa dell'apparecchio [1-2].
L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.
Collegamento di un elettroutensile azionato dalla batteria con l'unità mobile di aspirazione (CTL MINI I / CTL MIDI I)
- Azionare il tasto di collegamento [1-20] in modalità stand-by.
La spia di collegamento [1-19] lampeggia lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
- Accendere l'elettroutensile azionato da batteria.
L'unità mobile d'aspirazione si avvia e l'e-lettroutensile azionato da batteria è collegato fino allo spegnimento manuale dell'unità, oppure staccando la spina. In seguito è necessario accoppiare nuovamente l'apparecchio a batteria.
Collegando un nuovo elettroutensile azionato da batteria, il collegamento esistente fino a quel momento sarà sovrascritto.
6.4 Collegamento di un terminale mobile (CTL MINI I / CTL MIDI I)
È possibile collegare un terminale mobile (ad es., smartphone) all'unità mobile di aspirazione, tramite Bluetooth® (ad esempio per un aggiornamento del software con l'app Festool).
▶ Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-20] situato sull'unità mobile di aspirazione.
La spia di collegamento [1-19] lampeggia velocemente.
L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
▶ Seguire le istruzioni dell'app Festool.
Collegamento del comando a distanza con l'unità mobile di aspirazione
Per collegare un comando a distanza con una unità mobile d'aspirazione, si deve eseguire un reset del comando a distanza (vedere Reset del comando a distanza).
È possibile collegare direttamente i comandi a distanza non ancora collegati.
Un collegamento stabilito tra comandi a distanza e unità mobile d'aspirazione rimane attivo anche dopo lo spegnimento manuale dell'unità o dopo aver staccato la spina.
L'unità mobile d'aspirazione può essere collegata contemporaneamente con un massimo di cinque comandi a distanza. L'unità mobile d'aspirazione può essere collegata contemporaneamente con un elettroutensile a batteria.
▶ Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-20] situato sull'unità mobile di aspirazione.
La spia di collegamento [1-19] lampeggia velocemente.
L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
▶ Premere il tasto MAN sul comando a distanza.
Il comando a distanza resta memorizzato nell'unità mobile di aspirazione.
Accensione/spegnimento
Una volta collegato il comando a distanza con l'unità mobile d'aspirazione, questa può essere accesa e spenta con il comando a distanza.
▶ Per accendere/spegnere premere il tasto MAN sul comando a distanza.
Reset sul comando a distanza
Il tasto reset consente di cancellare il collegamento di un comando a distanza con l'unità mobile di aspirazione.
- Tenere premuto per 10 secondi il tasto di collegamento e il tasto MAN. Quando il reset è completato l'indicatore LED s'illumina in magenta.
6.6 Cancellare tutti gli apparecchi memorizzati. (CTL MINI I / CTL MIDI I)
- Tenere premuto il tasto di collegamento [1-20] per almeno 3 secondi.
Il tasto di collegamento [1-19] lampeggia velocemente.
▶ Rilasciare il tasto di collegamento.
▶ Entro 3 secondi, tenere contemporaneamente premuti il tasto Più e Meno [1-18] per almeno 3 secondi.
L'unità mobile di aspirazione aziona il comando lampeggiando velocemente per tre volte.
7 Impostazioni
7.1 Impostazione del diametro del tubo flessibile di aspirazione
Il diametro del tubo flessibile di aspirazione viene riconosciuto automaticamente da un tubo dotato di chip RFID.
In presenza di tubo senza chip RFID è necessario impostare manualmente in modalità standby il diametro del tubo flessibile di aspirazione.
- Azionare i tasti Più e Meno[1-18], fino a quando non è impostato il diametro desiderato.
7.3 Monitoraggio della portata massima
Qualora nel tubo di aspirazione la velocità dell'aria scendesse sotto i 20 m/s, per motivi di si-
Il LED s'illumina nel campo con il diametro desiderato.
Collegando un tubo flessibile di aspirazione dotato di chip RFID, le impostazioni manuali saranno sovrascritte.
7.2 Regolazione della potenza di aspirazione
- Azionare i tasti Più o Meno [1-18] nel funzionamento in aspirazione.
curezza viene emesso un segnale acustico di avviso (per polveri di tipo M).
Possibili cause Rimedio
| Regolazione della potenza di aspirazione [1-18] impostata su un valore troppo basso. | Impostare la regolazione della potenza di aspirazione su un valore più alto (vedere capitolo 7.2). |
| Tubo di aspirazione [1-18] non impostato sul diametro del tubo collegato (solo per tubi flessibili di aspirazione senza chip RFID). | Impostare il diametro corretto del tubo (vedere capitolò 7.1). |
| Tubo flessibile d'aspirazione intasato o piegato. | Rimuovere l'intasamento o la piegatura. |
| Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (vedere capitolo 8.5). | |
| Filtro principale sporco. Pulire il filtro principale (vedere capitolo 8.4).Sostituire il filtro principale (vedere capitolo 8.6). | |
| Malfunzionamento del sistema di monitoraggio elettronico. | Contattare l'officina per l'Assistenza Clienti autorizzata Festool per eliminare il problema. |
| Aspirazione di liquidi. È garantito un funzionamento sicuro perciò non sono necessarie misure correttive. | |
7.4 Protezione contro il surriscaldamento
Per proteggere l'apparecchio contro il surri-scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiungimento della temperatura critica. Il LED inferiore [1-18] mostra l'anomalia.
Il LED s'illumina in rosso Sovratemperatura
- Spegnere l'unità mobile di aspirazione e lasciarla raffreddare.
▶ Riaccendere l'unità mobile di aspirazione dopo ca. 5 minuti.
7.5 Fissaggio del freno [1A]
- Sollevare leggermente l'unità di aspirazione mobile dal lato frontale.
- Azionare il freno [1-13] spingendolo a fondo fino allo scatto in posizione.
▶ Per rilasciare il freno, azionare il tasto [1-12].
7.6 SysDoc
AVVERTENZA
Pericolo di lesioni
- Non utilizzare la superficie dell'unità mobile di aspirazione come superficie di appoggio.
PRUDENZA
Pericolo di lesioni
Durante il trasporto fare attenzione che il T-Loc o le quattro chiusure SysDoc siano chiusi.
Sulla superficie [1-7] è possibile fissare un Systainer utilizzando la chiusura T-Loc [1-8]. Per fissare i Systainer senza T-Loc, utilizzare le quattro chiusure SysDoc [1-3].
8 Lavoro
8.1 Aspirazione di materiali asciutti
UDENZA
Polveri nocive per la salute Lesione delle vie respiratorie
▶ Utilizzare sempre il sacco filtrante.
UDENZA
Polveri nocive per la salute Lesione delle vie respiratorie
- Prima di aspirare controllare che il filtro principale sia intatto.
In caso di aspirazione di polveri che superano il valore limite, aspirare solo
un'unica sorgente di polvere (elettroutensile o utensile pneumatico).
Quando si aspirano polveri generate da attrezzi elettrici in funzione osservare quanto segue:
Garantire una sufficiente aerazione. Attenersi alle disposizioni regionali.
Valori limite: Aria di scarico max. 50% del volume dell'aria fresca
Formula: Volume del locale V_R x tasso di ricambio d'aria L_W
8.2 Aspirazione di liquidi e di sostanze umide
Rimuovere il sacco filtrante.
Utilizzare un filtro per liquidi speciale.
L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.
Il LED inferiore [1-18] s'illumina in rosso.
▶ Spegnere l'unità mobile di aspirazione [1-11].
- Aprire le clip [1-10] e togliere la parte superiore.
▶ Svuotare il secchio per liquidi [1-9].
Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro principale.
Prima di aspirare polveri secche, asciugare l'unità mobile di aspirazione.
UDENZA
Polveri nocive per la salute Lesione delle vie respiratorie
▶ Al termine dell'aspirazione di liquidi, rimuovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.
PRUDENZA
Fuoriuscita di schiuma e di liquidi
▶ Spegnere immediatamente l'apparecchio e svuotarlo.
8.3 Uscita dell'aria di scarico
UDENZA
Polveri nocive per la salute Lesione delle vie respiratorie
▶ Non soffiare via la polvere.
L'uscita dell'aria di scarico consente di deviare l'aria di scarico all'esterno dell'edificio, utilizzando il tubo flessibile di aspirazione.
- Aprire la griglia davanti al getto d'aria [1-14].
- Spingere il tubo flessibile di aspirazione nel getto d'aria [1-14].
8.4 Pulizia manuale del filtro e del sacchetto filtro
▶ In modalità stand-by azionare il tasto MAN [1-17].
- Impostare al massimo la potenza di aspirazione [1-18].
Italiano
▶ Chiudere il tubo flessibile di aspirazione con la mano e contemporaneamente spingere brevemente verso il basso la leva di pulizia [1-16] per tre volte.
8.5 Sostituzione del sacchetto filtro senza generare troppa polvere
- Aprire le clip e togliere la parte superiore [2].
- Tirare la linguetta sul sacchetto filtro fino a che l'apertura del sacchetto non è completamente chiusa.
Il sacchetto filtro è ora ben chiuso e può essere prelevato.
- Posizionare la parte superiore e chiudere le clip.
8.6 Sostituzione dell'elemento filtrante
▶ Estrarre il cassetto filtro usato [1-15].
- Smaltire il cassetto filtro usato nel rispetto delle norme di legge vigenti in materia.
▶ Inserire il nuovo cassetto filtro [1-15].
I numeri d'ordine per accessori, filtri e materiale di consumo si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com".
NOTA
Danni al motore
▶ Non aspirare mai senza prima aver installato il filtro principale o in presenza di filtro danneggiato perché potrebbe danneggiare il motore.
8.7 Dopo il lavoro
▶ Spegnere l'unità mobile di aspirazione e staccare la spina.
- Avvolgere il cavo di alimentazione elettrica.
▶ Svuotare il contenitore dello sporco.
▶ Inserire il tubo flessibile di aspirazione [4-1] nell'alloggiamento per tubo di aspirazione richiudibile [1-7]. Inserire il cavo di alimentazione elettrica [4-2] nell'alloggiamento per tubo di aspirazione richiudibile [1-7] oppure avvolgerlo sull'avvolgicavo. Porre il cavo di rete nella scanalatura [4-3].
- Pulire l'unità di aspirazione mobile internamente ed esternamente aspirando e pulendo.
- Sistemare l'unità di aspirazione mobile in un locale secco precluso all'acceso di persone non autorizzate.
Il coperchio dell'alloggiamento per tubo di aspirazione serve anche come deposito per utensili.
9 Cura e manutenzione
AVVERTENZA
Pericolo di lesioni, scossa elettrica
- Prima di eseguire qualsiasi operazione di manutenzione o cura, disinnestare sempre la spina dalla presa.
- Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.
Servizio assistenza e riparazione solo da parte del costruttore o delle officine di assistenza autorizzate: Indirizzo più vicino alla pagina: www.festool.it/Servizi
Utilizzare solo ricambi originali Festool. Cod. prodotto reperibile al sito: www.festool.it/Servizi
- Pulire regolarmente i sensori di livello [4-4] e svuotare il secchio per liquidi [1-9].
Rispettare le seguenti avvertenze:
- Almeno una volta l'anno è necessaria un'ispezione tecnica in riferimento alle polveri da parte del costruttore o di personale qualificato, al fine di accertare, ad es., l'eventuale presenza di perdite o di danneggia-menti al filtro e il funzionamento corretto dei dispositivi di controllo.
- Ciò che non può essere pulito deve essere smaltito. Usare a tale scopo un sacco impermeabile. Attenersi alle disposizioni vigenti in materia di smaltimento.
10 Ambiente
Non gettare l'apparecchio tra i rifiuti domestici! Smaltire gli apparecchi, gli accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.
Solo EU: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli apparecchi elettrici devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.
Informazioni su REACH: www.festool.com/reach
Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.
Inhoudsopgave
Advarsel om generel fare
