| Tipo di apparecchio | Aspiratore mobile |
| Marca | Festool |
| Modello | CTL 48 E LE EC/B22 R1 |
| Categoria di polveri | L (secondo CEI 60335-2-69) |
| Volume del serbatoio | 48 litri |
| Dimensioni (L x l x h) | 630 x 406 x 640 mm |
| Peso | 19 kg |
| Alimentazione | Rete, tensione secondo il paese |
| Potenza assorbita | 150 - 1100 W |
| Valore massimo di collegamento alla presa | Fino a 2500 W secondo il paese |
| Portata volumetrica max. | 204 m³/h (3400 l/min) |
| Depressione max. | 23000 Pa |
| Superficie filtrante | 6318 cm² |
| Lunghezza del cavo | 7,5 m |
| Livello di pressione acustica | 72 dB(A) / incertezza K 3 dB |
| Grado di protezione | IP64 |
| Marchiatura ATEX | II 3D Ex tc IIIC T135°C Dc |
| Zona ATEX | Zona 22 |
| Sacchetto filtro | Sì, tipo SC-FIS-CT 48 |
| Filtro principale | Sostituibile, filtro a secco |
| Filtro aria di raffreddamento | Sostituibile, almeno 1 volta all'anno |
| Monitoraggio della portata | Sì, allarme se < 20 m/s |
| Regolazione della potenza di aspirazione | Sì, tramite manopola rotante |
| Presa per utensile elettrico | Con avvio automatico (AUTO) |
| Attacco per utensile pneumatico | Sì, tramite modulo pneumatico |
| Freno di stazionamento | Sì, leva del freno |
| Sicurezza termica | Sì, arresto automatico |
| Pulizia dei sensori | Dopo aspirazione di liquidi |
| Servizio post-vendita | Officine autorizzate Festool |
Domande frequenti - CTL 48 E LE EC/B22 R1 FESTOOL
Domande degli utenti su CTL 48 E LE EC/B22 R1 FESTOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale CTL 48 E LE EC/B22 R1 - FESTOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CTL 48 E LE EC/B22 R1 del marchio FESTOOL.

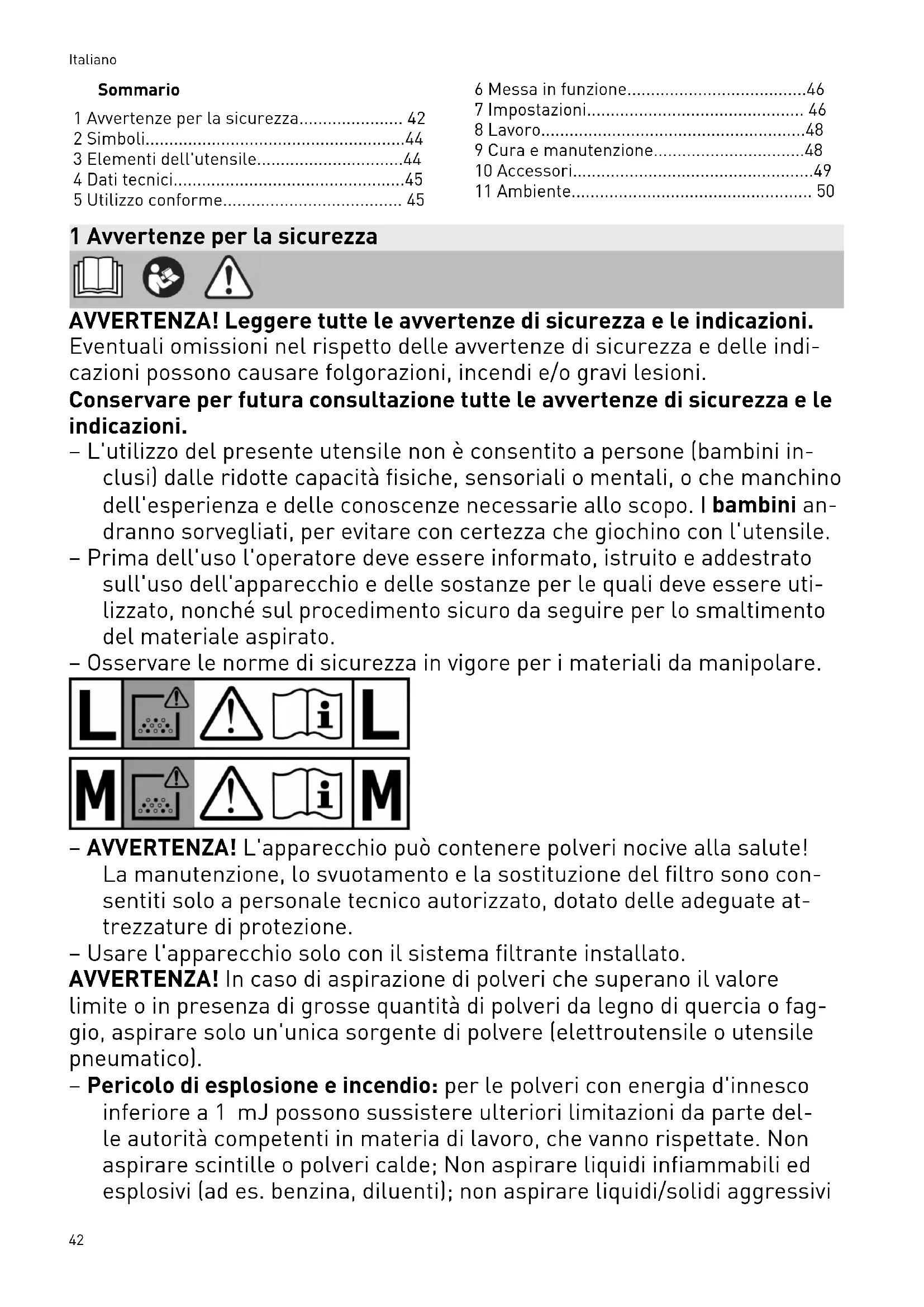

MANUALE UTENTE CTL 48 E LE EC/B22 R1 FESTOOL
1 Avvertenze per la sicurezza.... 42
2 Simboli....44
3 Elementi dell'utensile....44
4 Dati tecnici....45
5 Utilizzo conforme.... 45
6 Messa in funzione....46
7 Impostazioni....46
8 Lavoro....48
9 Cura e manutenzione....48
10 Accessori....49
11 Ambiente.... 50
1 Avvertenze per la sicurezza
AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni.
Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indicazioni possono causare folgorazioni, incendi e/o gravi lesioni.
Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni.
- L'utilizzo del presente utensile non è consentito a persone (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini andranno sorvegliati, per evitare con certezza che giochino con l'utensile.
- Prima dell'uso l'operatore deve essere informato, istruito e addestrato sull'uso dell'apparecchio e delle sostanze per le quali deve essere utilizzato, nonché sul procedimento sicuro da seguire per lo smaltimento del materiale aspirato.
- Osservare le norme di sicurezza in vigore per i materiali da manipolare.
- Usare l'apparecchio solo con il sistema filtrante installato.
AVVERTENZA! In caso di aspirazione di polveri che superano il valore limite o in presenza di grosse quantità di polveri da legno di quercia o faggio, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).
- Pericolo di esplosione e incendio: per le polveri con energia d'innesco inferiore a 1 mJ possono sussistere ulteriori limitazioni da parte delle autorità competenti in materia di lavoro, che vanno rispettate. Non aspirare scintille o polveri calde; Non aspirare liquidi infiammabili ed esplosivi (ad es. benzina, diluenti); non aspirare liquidi/solidi aggressivi
(ad es. acidi, alcali, solventi). Questa unità mobile d'aspirazione è adatta per aspirare polveri di vernici.
- Non danneggiare il cavo di collegamento alla rete (ad esempio passandoci sopra, tirandolo, ecc.). Proteggere da calore, olio e bordi taglienti. Non estrarre la spina dalla presa facendo trazione sul cavo.
- Controllare il connettore e il cavo con regolarità e, qualora siano danneggiati, farli sostituire da un'officina autorizzata dell'Assistenza Clienti. Sostituire il cavo di collegamento alla rete solo con il tipo specificato nell'elenco dei ricambi.
- Non esporre l'apparecchio alla pioggia.
- Per motivi di sicurezza, utilizzare l'apparecchio solo con una presa con messa a terra.
- Utilizzare la presa dell'apparecchio solo per lo scopo indicato nelle istruzioni per l'uso.
- Utilizzare soltanto accessori originali Festool.
- In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina dalla presa.
- Attenzione! Per evitare le cariche elettrostatiche, non pulire l'utensile con un panno asciutto. Usare un panno antistatico o un panno inumidi-to.
- I separatori di polvere di tipo 22 sono adatti per essere collegati a macchine che generano polvere nella zona 22. È necessario assicurarsi che non siano presenti fonti di accensione. I componenti conduttivi delle macchine, ivi incluse le cappe di aspirazione e i componenti conduttivi delle macchine con classe di protezione Il devono disporre di una messa a terra elettrostatica. La messa a terra elettrostatica può essere realizzata tramite il separatore di polvere o altri mezzi idonei.
- Pericolo di esplosione: nella zona 22 tenere sempre chiusa la presa sull'apparecchio e non utilizzarla.
- Registrare l'apparecchio nella documentazione relativa alle misure di protezione contro il pericolo di esplosioni e incendi.
- In caso di incendio, togliere immediatamente la corrente dall'impianto e intraprendere le misure previste dalle procedure antincendio.
- Non sollevarlo o trasportarlo servendosi di un gancio di sollevamento o di un paranco.
- Azionare l'apparecchio solo quando tutti i filtri, ivi inclusi il filtro per l'aria di raffreddamento del motore, sono inseriti e integri.
- Non collegare e scollegare il cavo sotto carico.
- In situazioni di emergenza (ad es. cortocircuito o altri guasti elettrici) disinserire l'apparecchio ed estrarre la spina di rete.
- L'utilizzo del presente utensile non è consentito a persone che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
- Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.
Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete. - Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.
- Tenere le pellicole d'imballaggio fuori dalla portata dei bambini.
Sussiste pericolo di asfissia.
2 Simboli
Sim- Significato bolo
Avvertenza di pericolo generico
Avvertenza sulle scariche elettriche
Leggere le istruzioni e le avvertenze!
Leggere le istruzioni e le avvertenze!
Indossare un dispositivo di protezione delle vie respiratorie.
Non smaltire tra i rifiuti domestici.
Attenzione! L'apparecchio può contenere polveri nocive alla salute!
Non prelevare polvere incandescente o altre fonti a rischio di innesco. Non impiegare in combinazione con macchine che producono scintille!
3 Elementi dell'utensile
[1-1] Tappo
[1-2] Apertura d'aspirazione
[1-3] Connettore per aria compressa
[1-4] Connettore per unità di servizio/aspirazione
[1-5] Impugnatura
[1-6] SysDoc
[1-7] Staffa scorrevole SB-CT (accessorio)
[1-8] Regolazione del diametro del tubo flessibile
[1-9] Interruttore dell'apparecchio
[1-10] Regolazione della forza d'aspirazione
[1-11] Presa dell'apparecchio con accensione automatica
[1-12] Graffa di chiusura
[1-13] Serbatoio di contenimento
[1-15] Freno
4 Dati tecnici
| Unità mobili d'aspirazione | |
| Assorbimento elettrico 150 - 1100 W | |
| Potenza max della presa dell'apparecchio. EU | 2500 W |
| CH | 1200 W |
| ROK | 2500 W |
| AUS | 1300 W |
| CN | 1100 W |
| Portata (aria) max., turbina 204 m3/h (3400 l/min) | |
| Depressione max., turbina 23000 Pa | |
| Superficie filtrante 6318 cm2 | |
| Tubo d'aspirazione D 27 mm x 3,5 m-AS | |
| Lunghezza del cavo di rete 7,5 m | |
| Valore di emissione delle vibrazioni <2,5 m/s2 | |
| Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 72 dB(A) / 3 dB | |
| Tipo di protezione IP 64 | |
| Contenuto serbatoio 48 l | |
| Misure L x P x H 630 x 406 x 640 mm | |
| Peso 19 kg | |
| Temperature ammesse durante il funzionamento -5 - 40 °C | |
| Marchio ATEX | II 3D Ex tc IIIC T135°C Dc -5°C≤Ta≤40°C |
| Numero di certificazione del prototipo IBExU15ATEXB004 | |
5 Utilizzo conforme
L'unità mobile di aspirazione è omologata per l'aspirazione di polveri secche e infiammabili su macchine e apparecchiature nella zona 22.
CTM 48 E LE EC/B22 R1: l'unità mobile di aspirazione è omologata per l'aspirazione di polveri nocive per la salute con valori soglia fino a 0,1 mg/m³ e di polveri di legno che rientrano nella classe di polvere "M" ai sensi della normativa IEC 60335-2-69.
Il dispositivo è destinato all'utilizzo da parte di utenti e artigiani professionisti.
CTL 48 E LE EC/B22 R1: l'unità mobile di aspirazione è omologata per l'aspirazione di polveri nocive per la salute con valori soglia fino a 1 mg/m³ che rientrano nella classe di polvere "L" ai sensi della normativa IEC 60335-2-69.
L'unità mobile d'aspirazione è concepita per l'aspirazione di acqua.
Ai sensi delle normative IEC 60335-1 e IEC 60335-2-69, l'unità mobile d'aspirazione è adatta alle maggiori sollecitazioni dovute all'uso industriale.
Il dispositivo è destinato all'utilizzo da parte di utenti e artigiani professionisti.
L'unità mobile di aspirazione non è adatta all'aspirazione di polveri con elevato rischio d'es-plosione (ad es. esplosivi), liquidi infiammabili e miscele di polveri infiammabili e liquidi.
L'unità mobile di aspirazione non è adatta per gli utensili se vengono generate fonti d'innesco.
Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.
6 Messa in funzione
AVVERTENZA
Tensione o frequenza non consentite!
Pericolo d'infortunio
- La tensione di alimentazione e la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
- Prima di mettere in funzione la macchina deve essere ottenuta un'autorizzazione al collegamento da parte dell'azienda fornitrice di energia competente.
6.1 Prima messa in funzione
▶ [2-2]Aprire le clip e togliere la parte superiore [2-1].
▶ Togliete gli accessori e dall'imballaggio dello sporco [2-3]!
- Applicare un sacchetto filtro secondo i requisiti di legge nei serbatoi di contenimento (vedere capitolo 7.9).
- Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].
▶ Montare il fascio di cavi sul retro dell'unità mobile di aspirazione (vedere figura [3]).
▶ Inserite i tappi [1-1] sulla guarnizione (v. figura [1]).
▶ Collegare il tubo flessibile di aspirazione sull'apposita apertura [1-2].
6.2 Accensione/spegnimento
- Innestare la spina di rete in una presa collegata a terra.
Non utilizzare cavi di prolunga in zona 22.
PRUDENZA
Pericolo di ferimento causato da utensili elettrici che si avviano in modo incontrollato
- Prima di ruotare l'interruttore nella posizione "AUTO" o "MAN" prestare attenzione che l'utensile elettrico collegato sia spento.
L'interruttore [1-9] ha la funzione di interrutto-re ON/OFF.
Posizione dell'interruttore '0'
La presa dell'apparecchio [1-11] è senza corrente, l'unità mobile d'aspirazione è spenta.
Posizione dell'interruttore 'MAN'
La presa dell'apparecchio [1-11] è sotto corrente, l'unità mobile d'aspirazione si avvia.
Posizione dell'interruttore 'Auto'
La presa dell'apparecchio [1-11] è sotto corrente, l'unità mobile d'aspirazione si avvia all'attivazione dell'attrezzo collegato.
7 Impostazioni
7.1 Impostazione del diametro tubo flessibile
- Impostare il diametro tubo flessibile [1-8] in base al diametro del tubo flessibile collegato.
① Ciò garantirà una corretta velocità dell'aria nel tubo flessibile di aspirazione (vedere capitolo Sorveglianza della portata volumetrica).
7.2 Collegamento dell'utensile elettrico
AVVERTENZA
Pericolo di esplosione, pericolo di lesioni
▶ Nella zona 22, non utilizzare la presa dell'apparecchio!
▶ Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il capitolo Dati tecnici).
▶ Spegnere l'elettroutensile.
▶ Allacciare l'attrezzo elettrico alla presa dell'apparecchio [1-11].
7.3 Collegamento dell'utensile pneumatico
AVVERTENZA
Pericolo di lesioni
▶ Spegnere l'attrezzo pneumatico.
Con il modulo ad aria compressa [1-3] l'accensione automatica dell'unità mobile di aspirazione funziona anche in combinazione con utensili ad aria compressa.
Inoltre raccomandiamo il montaggio dell'unità di alimentazione VE (495886). L'unità di alimentazione filtra e olia l'aria compressa e permette una regolazione dell'aria compressa. Per il collegamento di utensili pneumatici Festool con sistema IAS è disponibile anche un raccordo IAS (454757).
Per garantire un funzionamento perfetto dell'accensione automatica, la pressione d'esercizio dell'utensile deve essere di 6 bar.
7.4 Collegamento dell'unità servizio/aspirazione
Con il connettore per l'unità servizio/aspirazione (EAA) [1-4] è possibile collegare l'unità mo
bile di aspirazione all'EAA per accoppiare l'accensione automatica dell'unità mobile di aspirazione all'EAA.
7.5 Regolazione dell'intensità d'aspirazione
▶ con l'apposita rotella [1-10].
7.6 Manicotto d'aspirazione
La funzione di bypass del manicotto d'aspirazione impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici lisce.
Apri
- Ruotare l'anello di regolazione sulla posizione "OPEN".
Chiudi
▶ Ruotare l'anello di regolazione sulla posizione "CLOSE".
7.7 Bloccaggio del freno
Azionando la leva nera del freno [1-15] si evitano movimenti dell'unità mobile d'aspirazione. A tale scopo sollevare lievemente l'unità mobile d'aspirazione sul lato anteriore e premere la leva nera del freno verso il basso fino allo scatto. Premere per allentare la leva verde[1-14].
7.8 Protezione da temperatura elevata
Per proteggere l'apparecchio dal surriscaldamento, un interruttore termico disinserisce l'unità mobile d'aspirazione prima di raggiungere una temperatura critica.
▶ Per proteggere l'apparecchio dal surriscaldamento, un interruttore termico disinserisce l'unità mobile d'aspirazione prima di raggiungere una temperatura critica.
▶ Spegnere l'unità mobile di aspirazione e lasciarla raffreddare per ca. 5 minuti.
▶ Sostituire il filtro dell'aria fredda se occorre (vedere capitolo 9.2).
Se successivamente l'unità mobile d'aspirazione non si riaccende, rivolgetevi ad un'officina autorizzata Festool.
7.9 Sostituzione del sacchetto filtro (SC-FIS-CT 48)
Rimozione del sacchetto filtro [4]
▶ [2-2]Aprire le clip e togliere la parte superiore [2-1].
▶ Togliete il sacchetto filtro.
- Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
Inserimento del sacchetto filtro [5]
▶ Inserite un nuovo sacchetto filtro (SC-FIS-CT 48) (Fig. [4]). Importante: spingere con forza il manicotto del sacchetto filtro sul raccordo di entrata.
i Prestate attenzione che il sacchetto filtro non venga schiacciato fra la parte superiore e quella inferiore.
- Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].
7.10 Controllo della portata
Se la velocità dell'aria nel tubo flessibile d'a-spirazione scende sotto i 20 m/s, per motivi di sicurezza viene emesso un segnale acustico.
| Possibili cause Rimedio | |
| Regolazione della forza d'aspirazione [1-10] impostata su un valore troppo basso. | Impostare la regolazione della forza d'aspirazione su un valore più alto (vedi Cap. 7.5). |
| La manopola [1-8] non è impostata sul diametro del tubo flessibile collegato. | Impostare il diametro corretto del tubo flessibile (vedi Cap. 7.1). |
| Tubo flessibile d'aspirazione intasato o piegato. | Eliminare l'intasamento o la piega nel tubo. |
| Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (vedi Cap. 7.9). | |
| Elemento filtrante sporco. Sostituite l'elemento filtrante (vedi Cap. 9.1). | |
| Malfunzionamento dell'elettronica di controllo. | Far riparare da un'officina autorizzata Festool. |
| Aspirazione di liquidi. La sicurezza di funzionamento non è compromessa, non è necessario alcun intervento. | |
8 Lavoro
8.1 Manovrabilità
Appoggio per Systainer SysDoc: Sull'appoggio è possibile fissare un Systainer con quattro chiusure a scatto[6-1].
8.2 Aspirazione di sostanze secche
PRUDENZA
Polveri nocive per la salute
Lesione delle vie respiratorie
▶ Se aspirate sostanze nocive per la salute, utilizzate un sacchetto filtro!
- Utilizzate l'apparecchio soltanto se funziona il controllo della portata.
Prestate attenzione durante l'aspirazione delle polveri prodotte da utensili elettrici in funzionamento:
Se l'aria di scarico viene ributtata nell'ambiente di lavoro, deve essere presente nell'ambiente un sufficiente indice di ricambio dell'aria L. Per osservare i valori limite richiesti, la portata deve essere al massimo il 50% della portata di aria fresca (volume dell'ambiente V_R x indice di ricambio dell'aria L_W ). Osservare inoltre le disposizioni regionali.
Attenzione: Se l'elemento filtrante è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri l'elemento filtrante dovrebbe essere asciugato oppure sostituito con un filtro asciutto.
8.3 Aspirazione di liquidi
Prima dell'aspirazione di liquidi rimuovere il sacchetto filtro (vedere capitolo 7.9). Si racco-manda l'utilizzo di uno speciale filtro per liquidi. L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.
Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro principale e il serbatoio.
PRUDENZA
Fuoriuscita di schiuma e di liquidi
▶ Spegnere immediatamente l'apparecchio e svuotare il serbatoio di contenimento.
8.4 Dopo il lavoro
Svuotare l'unità mobile di aspirazione e pulirlo dopo ogni uso o secondo necessi-
tà.
▶ Spegnere l'unità mobile di aspirazione e staccare la spina.
- Avvolgere il cavo di alimentazione elettrica.
▶ Svuotare il contenitore dello sporco.
▶ Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].
AVVERTENZA
Polveri nocive per la salute
Lesione delle vie respiratorie
- Pulite l'unità mobile d'aspirazione e tutti gli accessori in ogni parte con un aspiratore e un panno (internamente ed esternamente), prima di muovervi dall'ambiente sporco.
▶ Le parti che non possono essere pulite completamente, per il trasporto devono essere rinchiuse in un sacco di plastica a tenuta d'aria. - Indossate una protezione per le vie respiratorie!
Conservare questo apparecchio solo in ambienti interni.
▶ Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autorizzate.
9 Cura e manutenzione
AVVERTENZA
Pericolo di lesioni e di folgorazione
- Prima di qualsiasi intervento di cura e manutenzione, estrarre sempre il connettore di alimentazione dalla presa elettrica.
- Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura dell'alloggiamento motore andrà effettuato esclusivamente da un'officina dell'Assistenza Clienti autorizzata.
AVVERTENZA
Carica elettrostatica
Pericolo di esplosione
- Pulizia, manutenzione e interventi di assistenza devono essere eseguiti solo al di fuori della zona 22!
Le parti e i dispositivi di sicurezza danneggiati andranno riparati o sostituiti a regola d'arte da un'officina autorizzata, se non diversamente indicato nelle istruzioni per l'uso.
Assistenza Clienti e riparazioni esclusivamente a cura del costruttore o delle officine di assistenza autorizzate: Per l'indirizzo più vicino alla vostra zona: www.festool.it/service
Utilizzare esclusivamente ricambi originali Festool. Per il cod. prodotto: www.festool.it/service
Attenersi alle seguenti avvertenze:
- Almeno una volta all'anno andrà effettuata una verifica tecnica delle polveri da parte del costruttore o di personale qualificato, ad es. per accertare eventuali danni al filtro, la tenuta dell'apparecchio e il corretto funzionamento delle apparecchiature di controllo.
- Durante l'esecuzione dei lavori di manutenzione e di riparazione si devono smaltire tutti gli oggetti sporchi che non possono essere puliti adeguatamente. Tali oggetti devono essere smaltiti in sacchetti impermeabili in conformità alle disposizioni vigenti per l'eliminazione di tali rifiuti.
- Per effettuarne la manutenzione, l'utente dovrà smontare l'apparecchio, pulirlo e procedere alla manutenzione, laddove possibile senza pericoli per il personale di manutenzione o per altre persone. Fra le misure precauzionali da rispettare: rimuovere eventuali sostanze tossiche prima dello smontaggio, provvedere ad una ventilazione filtrata nel punto in cui l'apparecchio viene smontato, pulire l'area di manutenzione e fornire idoneo equipaggiamento protettivo individuale.
9.1 Sostituzione del filtro principale
NOTA
Danneggiamento del motore
▶ Non aspirate mai senza il filtro principale, altrimenti potete danneggiare il motore.
▶ [2-2]Aprire le clip e togliere la parte superiore [2-1].
▶ Girate la parte superiore dell'apparecchio, in modo che il filtro principale sia rivolto verso l'alto (Fig.[7]).
▶ Spostate la leva [7-3] e togliete il supporto[7-2].
▶ Estraete il filtro principale usato [7-1] e sostituitelo con uno nuovo.
- Smaltite il filtro principale usato secondo le disposizioni di legge.
▶ Montate il supporto [7-2] e spostate la leva [7-3] fino allo scatto in posizione.
- Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].
9.2 Sostituzione dei filtri dell'aria di raffreddamento [8]
Sostituire il filtro dell'aria di raffreddamento in caso di spegnimento dell'unità mobile di aspirazione dovuto alla temperatura e comunque almeno una volta l'anno.
Si raccomanda di sostituire sempre il filtro dell'aria di raffreddamento con il filtro principale.
▶ Svitare il coperchio per l'aria di raffreddamento[8-1].
▶ Estrarre il filtro dell'aria fredda e sostituirlo con uno nuovo!
▶ Chiudete il coperchio per l'aria di raffreddamento.
9.3 Svuotamento del serbatoio di contenimento
Dopo avere tolto la parte superiore, è possibile svuotare il serbatoio di contenimento[2-3].
▶ Dopo l'aspirazione di liquidi pulite regolarmente i sensori di livello [9-1] con un panno morbido e controllate che non ci siano danneggiamenti.
10 Accessori
AVVERTENZA
Utilizzo di accessori e ricambi non approvati Pericolo di esplosione
- Sulle unità mobili di aspirazione del tipo costruttivo 22 devono essere usati esclusivamente accessori e ricambi approvati da Festool. Vedere a proposito gli elenchi dei materiali di consumo, degli accessori e il catalogo dei ricambi indicati.
Utilizzate esclusivamente gli accessori originali Festool e il materiale di consumo Festool previsti per questa macchina, perché questi compo-
Italiano
nenti di sistema sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo di altri produttori pregiudica la qualità dei risultati di lavoro e comporta una limitazione della garanzia. A seconda dell'applicazione, può aumentare l'usura della macchina o possono aumentare le sollecitazioni per l'utilizzatore. Pertanto vi raccomandiamo di proteggere voi stessi, la macchina e la garanzia utilizzando esclusivamente accessori originali Festool e materiale di consumo Festool!
I numeri d'ordine per accessori e filtri si trovano nel catalogo Festool o in Internet all'indirizzo "www.festool.com".
11 Ambiente
Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'am-
biente. Attenersi alle disposizioni di legge nazionali in vigore.
Nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.
Le informazioni sui punti di raccolta per un corretto smaltimento sono disponibili su www.festool.it/recycling.
Informazioni su REACH: www.festool.it/reach
Inhoudsopgave
Tehonotto 150 - 1100 W
Advarsel om generel fare
