MANUALE UTENTE CT 25 E FESTOOL

it: Dichiarazione di conformità UE. Dichiariamo sotto nostra unica responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

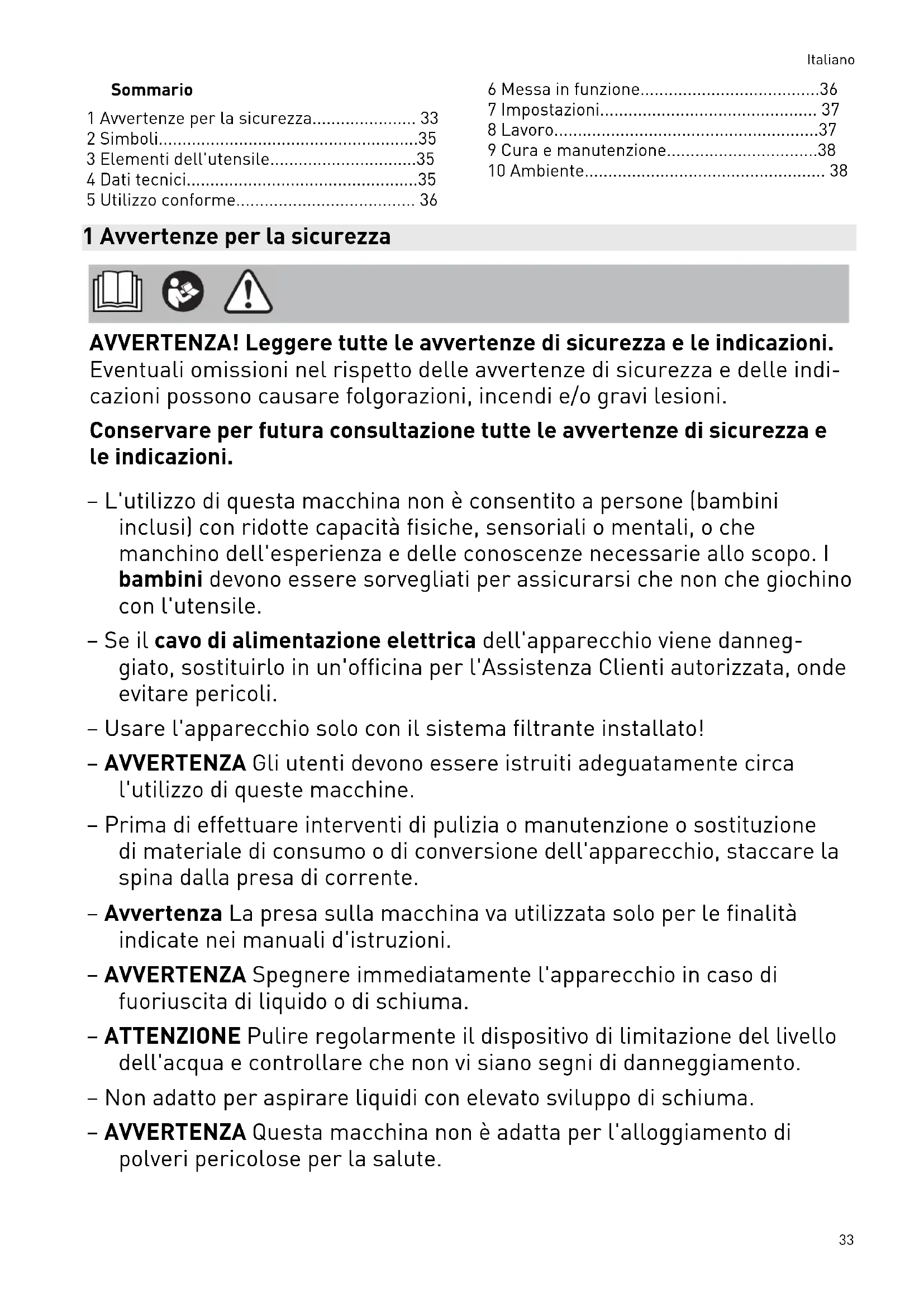

1 Avvertenze per la sicurezza.... 33
2 Simboli....35
3 Elementi dell'utensile....35
4 Dati tecnici....35
5 Utilizzo conforme.... 36

6 Messa in funzione....36
7 Impostazioni.... 37
8 Lavoro....37
9 Cura e manutenzione....38
10 Ambiente.... 38

1 Avvertenze per la sicurezza

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni.

Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indicazioni possono causare folgorazioni, incendi e/o gravi lesioni.

Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni.

• L'utilizzo di questa macchina non è consentito a persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochi con l'utensile.
• Se il cavo di alimentazione elettrica dell'apparecchio viene danneggiato, sostituirlo in un'officina per l'Assistenza Clienti autorizzata, onde evitare pericoli.
• Usare l'apparecchio solo con il sistema filtrante installato!
• AVVERTENZA Gli utenti devono essere istruiti adeguatamente circa l'utilizzo di queste macchine.
• Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente.
• Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni.
• AVVERTENZA Spegnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma.
• ATTENZIONE Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento.
• Non adatto per aspirare liquidi con elevato sviluppo di schiuma.
• AVVERTENZA Questa macchina non è adatta per l'alloggiamento di polveri pericolose per la salute.

Italiano

• ATTENZIONE Questa macchina è destinata esclusivamente all'uso in interni.
• ATTENZIONE Questa macchina può essere conservata solo in ambienti chiusi.

• Pericolo di esplosione e incendio! Non aspirare:

• scintille, pezzi incandescenti o polveri calde;

• materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi);

• materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua).

• Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali.

• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.
• Usare l'apparecchio solo quando esso risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.
• Controllare regolarmente il connettore, la presa, il cavo ed il filtro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, farli sostituire esclusivamente da un'officina autorizzata dell'Assistenza Clienti.
• Trasportare l'apparecchio usando esclusivamente l'impugnatura prevista a tale scopo.
• Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco.
• L'unità mobile d'aspirazione non deve essere trasportata dall'attacco del tubo flessibile per l'aspirazione [1-3]!
• Sistemare l'utensile esclusivamente su fondo piano e bloccarlo per impedirne spostamenti accidentali.
• L'utilizzo del presente utensile non è consentito a persone che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.

- Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete.

- Tenere le pellicole d'imballaggio fuori dalla portata dei bambini.

Sussiste pericolo di asfissia.

2 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avvertenze di sicurezza.

Non smaltire tra i rifiuti domestici.

Estrarre la spina di rete.

Indossare dispositivi di protezione delle vie respiratorie.

È proibito salire in piedi sul banco da lavoro

Consiglio, avvertenza

Marcatura CE di conformità

Istruzioni per l'uso

3 Elementi dell'utensile

[1-1] Presa dell'apparecchio

[1-2] Alloggiamento cavi e accessori

[1-3] Attacco per tubo flessibile per l'aspirazione

[1-4] Impugnatura

[1-5] Bloccaggio

[1-6] Cassetto filtro

[1-7] Ganci

[1-8] Getto d'aria

[1-9] Secchio per liquidi

[1-10] Interruttore ON/OFF

[1-11] Tasto MAN

[1-12] Regolazione della potenza di aspirazione

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

4 Dati tecnici

Unità mobili d'aspirazione CT 15
	CT 25
Assorbimento elettrico 350 - 1200 W
Potenza di allacciamento max. alla presa dell'apparecchio	EU	2400 W
	CH, DK	1100 W
	GB	1800 W
	KR	2300 W
Portata (aria) max., aspiratore/turbina 130 m3/h / 222 m3/h
Depressione massima, turbina 24000 Pa
Tubo flessibile per l'aspirazione D 27/32 mm x 3,5 m-RAS/CT
Lunghezza del cavo di alimentazione elettrica 5,5 m
Livello di pressione acustica secondo EN 60335-2-69/ Grado d'incertezza K		72 dB(A)/ 3 dB

Unità mobili d'aspirazione CT 15

CT 25

Vibrazioni trasmesse al sistema mano-braccio secondo EN 60335-2-69/ Incertezza K

<2,5 m/s ^2 / 1,5 m/s ^2

Grado di protezione IP X4

Capacità serbatoio CT 15 15 l

Dimensioni p x l x h CT 15 470x320x430 mm

Peso CT 15 10,5 kg

CT 25 25 l

CT 25 470x320x510 mm

CT 25 11,3 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per:

- Aspirare polveri non pericolose per la salute, sporcizia, sabbia, trucioli

- Aspirazione di acqua,

- Usi industriali a sollecitazione elevata secondo IEC/EN 60335-2-69.

L'unità mobile di aspirazione è adatta solo all'utilizzo in ambienti interni.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse!

Pericolo di incidenti

• Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.
• Prestare attenzione ad eventuali disposizioni nazionali speciali.

6.1 Prima messa in funzione

▶ Inserire il sacco filtrante [2].
▶ Collegare il tubo flessibile per l'aspirazione [3].

6.2 Collegamento dell'unità mobile di aspirazione

AVVERTENZA

Pericolo di lesioni a causa di un'accensione involontaria degli utensili

- Prima di inserire il dispositivo assicurarsi che l'attrezzo collegato sia disinserito.

AVVERTENZA

Pericolo di lesioni dovute a corrente elettrica

▶ Innestare la spina di rete in una presa collegata a terra.
- Non toccare la presa dell'unità mobile di aspirazione.

Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'apparecchio conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta.

▶ Collegare il cavo di rete alla presa. La presa dell'apparecchio [1-1] conduce elettricità.

Mettere l'unità mobile di aspirazione in modalità stand-by

- Premere l'interruttore ON/OFF [1-10]. La presa dell'apparecchio [1-1] conduce elettricità.

Il LED verde [1-12] visualizza la modalità stand-by.

Avvio automatico dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

▶ Per avviare automaticamente l'unità mobile di aspirazione: Accendere l'utensile collegato.

Avvio manuale dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

▶ Azionare il tasto MAN [1-11].

In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di zione dalla presa.

6.3 Collegamento dell'elettroutensile

AVVERTENZA

Pericolo di lesioni

Attenersi alla potenza di allacciamento massima alla presa dell'apparecchio (vedere il capitolo Dati tecnici).
▶ Spegnere l'elettroutensile.

Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione

▶ Collegare l'elettroutensile alla presa dell'apparecchio [1-1].
☑ L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

7 Impostazioni

7.1 Regolazione della potenza di aspirazione

- Azionare i tasti Più o Meno [1-12] nel funzionamento in aspirazione.

7.2 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazione impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici lisce.

Apri

▶ Ruotare l'anello di regolazione sulla posizione "OPEN".

Chiudi

▶ Ruotare l'anello di regolazione sulla posizione "CLOSE".

7.3 Termofusibile

Per proteggere l'apparecchio contro il surri-scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiungimento della temperatura critica. Il LED inferiore [1-12] mostra l'anomalia.

Il LED s'illumina in rosso Sovratemperatura

▶ Spegnere l'unità mobile di aspirazione e lasciarla raffreddare.
▶ Riaccendere l'unità mobile di aspirazione dopo ca. 5 minuti.

8 Lavoro

8.1 Aspirazione di sostanze asciutte

Aspirazione di sostanze asciutte Utilizzare sempre un sacco filtrante.

8.2 Aspirazione di liquidi e di sostanze umide

Rimuovere il sacchetto filtro! Utilizzare un filtro per liquidi speciale.

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.

Il LED inferiore [1-12] si illumina di rosso.

▶ Spegnere l'unità mobile di aspirazione [1-10].
- Aprire le clip [1-7] e rimuovere la parte superiore.
▶ Svuotare il secchio per liquidi [1-9].

Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro per liquidi!

Asciugare l'unità mobile di aspirazione e il secchio per liquidi prima dell'aspirazione di polveri asciutte e prima della conservazione.

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

- Al termine dell'aspirazione di liquidi, rimuovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.

PRUDENZA

Fuoriuscita di schiuma e di liquidi

▶ Spegnere immediatamente l'utensile e svuotarlo.

8.3 Uscita dell'aria di scarico

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

▶ Non soffiare via la polvere.

L'uscita dell'aria di scarico consente di deviare l'aria di scarico all'esterno dell'edificio, utilizzando il tubo flessibile di aspirazione.

- Aprire la griglia davanti al getto d'aria [1-8].

- Spingere il tubo flessibile di aspirazione nel getto d'aria [1-8].

8.4 Sostituzione del sacchetto filtro senza generare troppa polvere

• Aprire i fermagli di chiusura e prelevare la pare superiore dell'apparecchio [2].
• Tirare la linguetta sul sacchetto filtro fino a che l'apertura del sacchetto non è completamente chiusa.
  Il sacchetto filtro è ora ben chiuso e può essere prelevato.
• Posizionare la parte superiore e chiudere le clip.

8.5 Sostituzione dell'elemento filtrante [6]

▶ Estrarre il cassetto filtro usato [1-6].
- Smaltire il cassetto filtro usato nel rispetto delle norme di legge vigenti in materia.
▶ Inserire il nuovo cassetto filtro [1-6].

i numeri d'ordine per accessori, filtri e materiale di consumo si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com".

- Utilizzare soltanto accessori e materiale originale Festool. Soltanto gli accessori testati e autorizzati da Festool sono sicuri e perfettamente armonizzati all'apparecchio e all'applicazione.

NOTA

Danni al motore

Non aspirare mai senza prima aver installato il filtro principale o in presenza di filtro danneggiato perché potrebbe danneggiare il motore.

8.6 Dopo il lavoro

▶ Spegnere l'unità mobile di aspirazione e staccare la spina.
▶ Svuotare il secchio per liquidi.
- Pulire l'unità mobile d'aspirazione internamente ed esternamente mediante aspirazione e detersione.
- Avvolgere il cavo di alimentazione elettrica.
▶ Inserire il cavo di alimentazione elettrica [4-1] nell'alloggiamento richiudibile. Posizionare il cavo di rete nell'apposita cavità [4-2].
▶ Scollegare il tubo flessibile per l'aspirazione [5-1] e fissarlo all'unità mobile di aspirazione mediante l'apposito attacco [1-3].
▶ Pulire i sensori di livello [7-1] periodicamente e controllarne l'integrità.

- Sistemare l'unità mobile di aspirazione in un ambiente secco precluso all'acceso di persone non autorizzate.

① Il coperchio dell'alloggiamento serve anche come deposito per utensili.

9 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina dalla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti e riparazione esclusivamente a cura del costrut- tore o di officine di assistenza auto- rizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

10 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach
