CT 25 E - Putekļsūcējs FESTOOL - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA CT 25 E FESTOOL

Iv: ES atbilstības deklarācija. Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst visām svarīgākajām šādu EK direktīvu prasībām un ir izgatavots atbilsdtoši šādiem standartiem vai normatīvajiem dokumentiem:

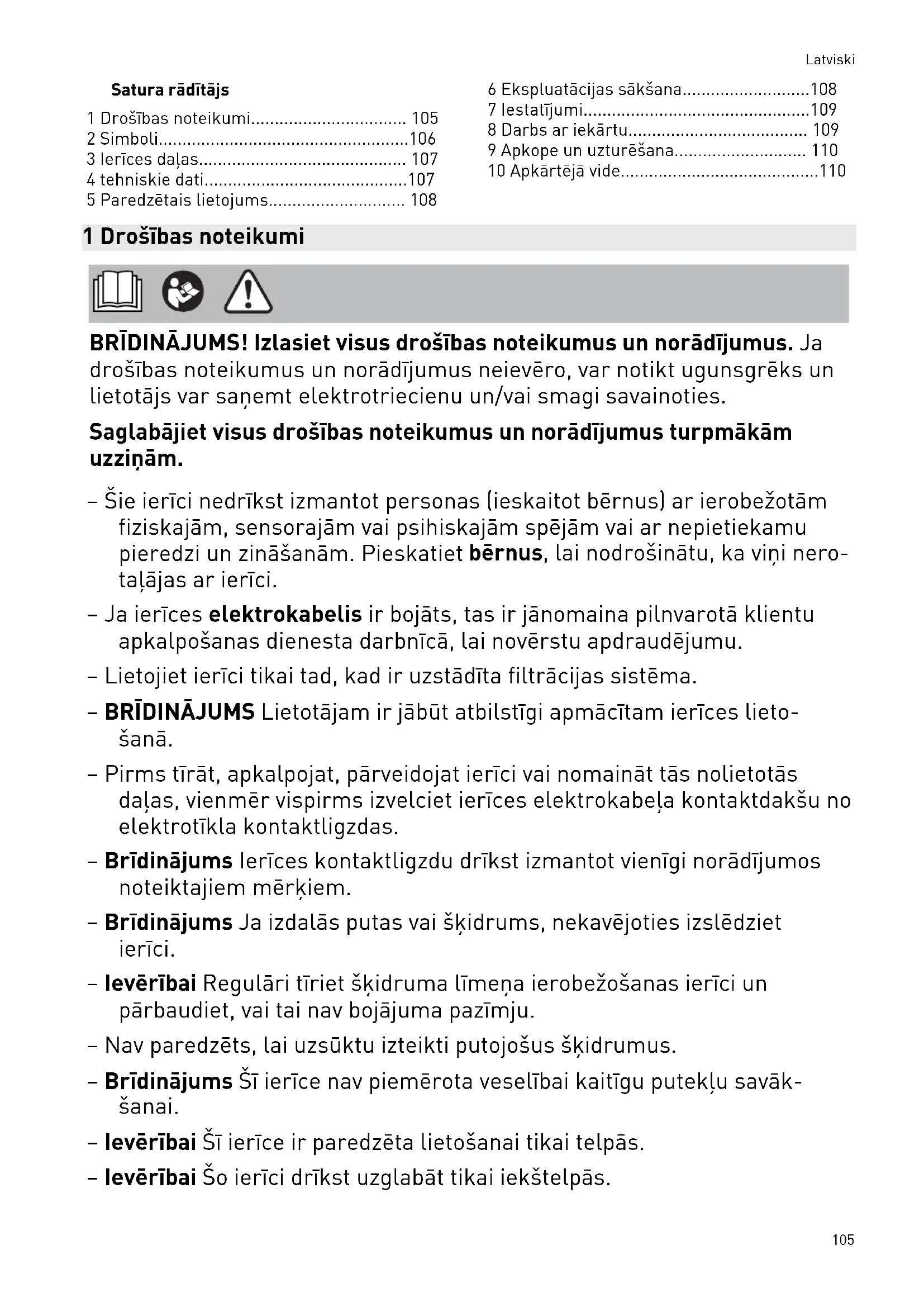

1 Drošības noteikumi.... 105
2 Simboli....106
3 lerīces daļas.... 107
4 tehniskie dati....107
5 Paredzētais lietojums.... 108

6 Ekspluatācijas sākšana....108
7 lestatījumi....109
8 Darbs ar iekārtu.... 109
9 Apkope un uzturēšana.... 110
10 Apkārtējā vide....110

1 Drošības noteikumi

BRĪDINĀJUMS! Izlasiet visus drošības noteikumus un norādījumus. Ja drošības noteikumus un norādījumus neievēro, var notikt ugunsgrēks un lietotājs var saņemt elektrotriecienu un/vai smagi savainoties.

Saglabājiet visus drošības noteikumus un norādījumus turpmākām uzzinām.

• Šie ierīci nedrīkst izmantot personas (ieskaitot bērnus) ar ierobežotām fiziskajām, sensorajām vai psihiskajām spējām vai ar nepietiekamu pieredzi un zināšanām. Pieskatiet bērnus, lai nodrošinātu, ka viņi nero-taļājas ar ierīci.
• Ja ierīces elektrokabelis ir bojāts, tas ir jānomaina pilnvarotā klientu apkalpošanas dienesta darbnīcā, lai novērstu apdraudējumu.
• Lietojiet ierīci tikai tad, kad ir uzstādīta filtrācijas sistēma.
• BRĪDINĀJUMS Lietotājam ir jābūt atbilstīgi apmācītam ierīces lietošanā.
• Pirms tīrāt, apkalpojat, pārveidojat ierīci vai nomaināt tās nolietotās daļas, vienmēr vispirms izvelciet ierīces elektrokabela kontaktdakšu no elektrotīkla kontaktligzdas.
• Brīdinājums lerīces kontaktligzdu drīkst izmantot vienīgi norādījumos noteiktajiem mērķiem.
• Brīdinājums Ja izdalās putas vai šķidrums, nekavējoties izslēdziet ierīci.
  – levērībai Regulāri tīriet šķidruma līmeņa ierobežošanas ierīci un pārbaudiet, vai tai nav bojājuma pazīmju.
• Nav paredzēts, lai uzsūktu izteikti putojošus škīdrumus.
• Brīdinājums Šī ierīce nav piemērota veselībai kaitīgu putekļu savākšanai.
  – levērībai Šī ierīce ir paredzēta lietošanai tikai telpās.
  – levērībai Šo ierīci drīkst uzglabāt tikai iekštelpās.

- Sprādziena un ugunsgrēka bīstamība! Neiesūciet:

• dzirksteles, gailošas daļas vai karstus puteklus;
• degošas vai sprāgstošas vielas (piemēram, magniju, alumīniju, benzīnu, škīdinātājus);
• kodīgas vielas (piemēram, skābes, sārmus, škīdinātājus);
• kīmiski aktīvas vielas, kas izraisa siltuma, skābju/sārmu, gāzu u. c. izdalīšanos (piemēram, reaktīvos divkomponentu materiālus, alumī-niju un ūdeni).

– levērojiet valsts drošības noteikumus, kā arī darba materiāla ražotāja nodrošinātos datus!

- Lietojiet ierīci vienīgi kopā ar piemērotu aizsargaprīkojumu!

– Vizuālajā pārbaudē noskaidrojiet, ka ierīce ir darba kārtībā, un lietojiet to tikai sausā vidē atbilstīgi saņemtajiem norādījumiem!

- Regulāri pārbaudiet kontaktdakšu, kontaktligzdu, kabeli un filtru, lai nepieļautu apdraudējumu. Bojāti elektriskie komponenti jānomaina tikai pilnvarotā klientu apkalpošanas darbnīcā.

- Pārvietojiet ierīci tikai aiz paredzētā roktura.

- Neceliet un netransportējiet ar celtņa āki vai pacēlāju!

- Mobilo vakuumsūcēju Absaugmobil nedrīkst nest, turot aiz nosūkšanas šlūtenes stiprinājuma [1-3]!

– lerīci novietojiet tikai uz līdzenas pamatnes un nodrošiniet pret ripošanu.

- Šo ierīci nedrīkst lietot personas, kas var jūtīgi reagēt uz elektriskajiem triecieniem (piemēram, personas ar elektrokardiostimulatoru), jo nav izslēgta ierīces uzlādēšanās ar statisko elektrību.

– Izmantojiet tikai oriğinālo Festool nosūkšanas šlūteni.

- Pievērsiet uzmanību darba vietas apkārtnei; kad transportējat instrumentu vai darbojaties ar to, gādājiet par savu un citu drošību.

Tādējādi varat novērst paklupšanas risku, piemēram, nosūkšanas šlūtenes vai barošanas vada dēļ.

– lepakojuma plēves glabājiet bērniem nepieejamā vietā.

Pastāv nosmakšanas risks.

2 Simboli

Brīdinājums par vispārīgu apdraudē-jumu

Brīdinājums par risku saņemt elektrisko triecienu

Izlasiet lietošanas pamācību un drošības noteikumus!

Neizmetiet sadzīves atkritumu tvertnē.

Izvelciet elektrotikla kontaktdakšu

Lietojiet respiratoru.

Aizliegts uzkāpt

leteikums, norāde

CE atbilstības markējums

Lietošanas norādījumi

3 lerīces daļas

[1-1] lerīces kontaktligzda

[1-2] Kabela nodalijums un piederumu nodalijums

[1-3] Nosūkšanas šlūtenes stiprinājums

[1-4] Rokturis

[1-5] Noslēgs

[1-6] Filtru atvilkte

[1-7] Stiprinājuma skavas

[1-10] leslēdzējs/izslēdzējs

[1-11] Taustiņš "MAN"

[1-12] Sūkšanas jaudas regulētājs

Parādītie attēli ir atrodami lietošanas pamācības sākumā.

4 tehniskie dati

Putekļu sūcēji CT 15		CT 25
Jaudas patēriņš 350–1200 W
Pie ierīces kontaktligzdas pievieno-jamā maksimālā elektriskā slodze.	ES	2400 W
	CH, DK	1100 W
	GB	1800 W
	KR	2300 W
Maks. tilpuma plūsma (gaiss), nosūcējā/turbīnā 130 m3/h/222 m3/h
Maks. gaisa retinājums, turbīna 24 000 Pa
Sūkšanas caurule D 27/32 mm x 3,5 m-RAS/CT
Elektrokabela garums 5,5 m
Skaņas spiediena līmenis atbilstīgi standartamEN 60335-2-69 / mērījuma nenoteiktība K		72 dB(A)/ 3 dB
Vibrācijas paātrinājuma vērtība, ar kādu iedarbojas uz plauk-stām/rokām, atbilstīgi standartam EN 60335-2-69 / mērījumu nenoteiktība K		< 2,5 m/s2/1,5 m/s2
Aizsardzības klase IP X4
Tvertnes tilpums CT 15 15 l
	CT 25 25 l
Izmēri LxBxH CT 15 470x320x430 mm
	CT 25 470x320x510 mm
Svars CT 15 10,5 kg
	CT 25 11,3 kg

5 Paredzētais lietojums

Ar mobilo vakuumsūcēju Absaugmobil ir pare-dzēts:

• uzsūkt un nosūkt veselībai nekaitīgus puteklus, gružus, smiltis un skaidas;
• uzsūkt ūdeni;
• uzsūkt paaugstinātas slodzes apstāklos, kad lieto komerciāli, atbilstīgi standartam IEC/EN 60335-2-69.

Mobilo vakuumsūcēju Absaugmobil ir paredzēts lietot tikai telpās.

Ja izstrādājums netiek lietots paredzētajā veidā, par sekām atbild lietotājs.

6 Ekspluatācijas sākšana

BRĪDINĀJUMS

Neatbilstošs spriegums vai frekvence! Negadījuma risks

▶ levērojiet informāciju uz datu plāksnītes.
▶ levērojiet attiecīgās valsts īpatnības.

6.1 Pirmreizējā ekspluatācijas sākšana

▶ lelieciet filtra maisu [2].
▶ Pievienojiet nosūkšanas šlūteni [3].

6.2 Mobilā vakuumsūcēja Absaugmobil pievienošana

BRĪDINĀJUMS

Savainošanās briesmas, ko rada bez kontroles atstāti darbojošies instrumenti

• Pirms iekārtas ieslēgšanas pārliecinieties, ka tai pievienotais elektroinstruments ir izslēgts.

BRĪDINĀJUMS

Savainošanās briesmas, ko rada elektriskais spriegums

• Pievienojiet iekārtas elektrokabela kontaktdakšu vienīgi ar aizsargzemējuma kontaktu apgādātai elektrotikla kontakt-ligzdai.
  ▶ Neievietojiet pirkstus mobilā vakuumsū-cēja Absaugmobil kontaktligzdā.

i Laikā, kad mobilais vakuumsūcējs Absaugmobil ir pievienots elektrotīkla kontaktligzdai, tā elektroinstrumentu pievienošanas kontaktligzdai tiek pastāvīgi pievadīts spriegums.

Pievienojiet mobilo vakuumsūcēju Absaugmobil elektrotīkla kontaktligzdai

Mobilais vakuumsūcējs Absaugmobil ir izslēgts.

▶ Pievienojiet iekārtas elektrokabela kontakt-dakšu elektrotīkla kontaktligzdai.
Elektroinstrumentu pievienošanas kontakt-ligzdai [1-1] tiek pievadīts spriegums.

Mobilā vakuumsūcēja Absaugmobil ieslēgšana miera režīmā

▶ Nospiediet ieslēdzēju [1-10].
Elektroinstrumentu pievienošanas kontaktligzdai [1-1] tiek pievadīts spriegums.

i ledegas załais LED indikators [1-12], parādot, ka iekārta atrodas miera režimā.

Mobilā vakuumsūcēja Absaugmobil automātiska palaišana

Mobilais vakuumsūcējs Absaugmobil atrodas miera stāvoklī.

▶ Mobilais vakuumsūcējs Absaugmobil tiek automātiski palaists, ieslēdzot tam pievienoto elektroinstrumentu.

Mobilā vakuumsūcēja Absaugmobil palaišana ar roku

Mobilais vakuumsūcējs Absaugmobil atrodas miera stāvoklī.

▶ Nospiediet taustinu MAN [1-11].

Laikā, kad mobilais vakuumsūcējs Absaugmobil netiek lietots, kā arī pirms tā apkalpošanas un tīrīšanas izvelciet vakuum-sūcēja elektrokabela kontaktdakšu no elektrotīkls kontsaktligzdas.

6.3 Elektroinstrumenta pieslēgšana

BRĪDINĀJUMS

Savainojumu risks

▶ levērojiet ierīces kontaktligzdas maksimālo pieslēgto elektrisko slodzi (skatiet nodalu "Tehniskie dati").
- lzslēdziet elektroinstrumentu.

No elektrotikla darbināma elektroinstrumenta savienošana ar mobilo vakuumsūcēju Absaug-mobil

▶ lespraudiet elektroinstrumenta kontakt-dakšu ierīces kontaktligzdā [1-1].
☑ No elektrotīkla darbināmais elektroinstruments tiek pievienots mobilajam vakuumsūcējam Absaugmobil, izmantojot elektrokabeli.

7 lestatījumi

7.1 Uzsūkšanas spēka regulēšana

▶ Vakuumsūcējam darbojoties uzsūkšanas režīmā, nospiediet plus vai mīnus taustiņu [1-12].

7.2 Nosūcēja uzmava

Nosūkšanas iemavas apvada funkcija novērš slīpēšanas ierīču un grīdas sprauslu iesūkšanu uz gludām virsmām.

Atvēršana

▶ Pagrieziet iestatīšanas gredzenu pozīcijā "OPEN".

Aizvērt

▶ Pagrieziet iestatīšanas gredzenu pozīcijā "CLOSE".

7.3 Termiskā aizsardzība

Termiskās aizsardzības ierīce izslēdz mobilo vakuumsūcēju Absaugmobil, pirms tā temperatūra klūst kritiska. Pie tam iedegas apakšējais LED indikators [1-12], parādot, ka ir radusies klūme.

LED deg sarkanā krāsā.

Temperatūra ir pārāk augsta.

• Izslēdziet mobilo vakuumsūcēju Absaugmobil un ħaujiet tam atdzist.
  ▶ Pēc aptuveni 5 minūtēm atkārtoti ieslēdziet vakuumsūcēju Absaugmobil.

8 Darbs ar iekārtu

8.1 Sausu vielu uzsūkšana

Vienmēr izmantojiet filtra maisiņu.

8.2 Slapju vielu/škidrumu iesūkšana

Iznemiet filtra maisinu!

Lietojiet speciālu mitrās sūkšanas filtru.

Kad ir sasniegts maksimālais piepildījuma līmenis, sūkšana tiek automātiski pārtraukta. Apakšējā LED diode [1-12] iedegas sarkanā krāsā.

▶ Izslēdziet mobilo nosūcēju [1-10].
▶ Atveriet aizdares [1-7] un nonemiet ierīces augšējo daļu.
▶ Iztukšojiet netīrumu tvertni [1-9].
Pēc mitrās sūkšanas izžāvējiet mitrās sūkšanas filtru!

Izžāvējiet mobilo nosūcēju un netīrumu tvertni pirms sausu putekļu sūkšanas un ierīces uzgla-bāšanas.

UZMANIBU

Veselībai kaitīgi putekli

Elpošanas celu bojājumi

▶ Pēc mitrās sūkšanas izņemiet mitrās sūkšanas filtru un nomainiet to pret galveno filtru, kas ir paredzēts sausu vielu sūkšanai.

UZMANIBU

Izplūst putas un škidrumi.

▶ Nekavējoties izslēdziet un iztukšojiet iekārtu.

8.3 Atstrādātā gaisa izvadīšana

UZMANIBU

Veselībai kaitīgi putekli

Elpošanas celu bojājumi

▶ Neizpūtiet puteklus!

Atstrādāto gaisu ar uzsūkšanas šlūtenes palī-dzību iespējams izvadīt ārpus ēkas.

▶ Atveriet gaisa izvadatveres [1-8] sietu.
▶ lebīdiet uzsūkšanas šlūteni gaisa izvadat-verē [1-8].

8.4 Filtra maisina nomaina, neizbärstot puteklus

▶ Noņemiet stiprinājuma skavas un noņemiet ierīces augšdaļu [2].
▶ Pavelciet filtra maisina mēlīti, līdz tā atvērums pilnīgi aizveras.
Līdz ar to filtra maisiņš ir droši noslēgts, un to var izņemt.
▶ Uzlieciet iekārtas augšējo daļu noslēdziet aizdares.

8.5 Filtra elementa nomaina [6]

• Izvelciet nolietoto filtru atvilktni [1-6].
  ▶ Utilizējiet nolietoto filtru atvilktni atbilstoši likumdošanas prasībām.
  ▶ lebīdiet jaunu nolietoto filtru atvilktni [1-6].

Piederumu, filtru un patērējamo materiālu pasūtījuma numurus var atrast Festool katalogā vai arī internetā, atverot vietni "www.festool.com".

– Izmantojiet vienīgi oriğinālos Festool piederumus un patērējamos materiālus.

Tikai firmā Festool pārbaudītie un lieto-šanai ieteiktie piederumi ir droši izmanto-

jami un pilnīgi piemēroti šim instrumentam un ar to veicamajam darbam.

NORĀDĪJUMS

lespējama motora sabojāšanās

▶ Neveiciet uzsūkšanu, ja vakuumsūcējā nav ievietots galvenais filtrs vai arī tas ir bojāts, jo šādā gadījumā var tikt bojāts motors.

8.6 Pēc darba

• Izslēdziet mobilo nosūcēju un atvienojiet to no elektrotīkla.
  ▶ Iztukšojiet netīrumu tvertni.
  ▶ No iekšpuses un ārpuses iztīriet mobilo nosūcēju, to izsūcot un apslaukot.
  ▶ Uztiniet elektrokabeli.
  ▶ lelieciet elektrokabeli [4-1] aizveramā nodalījumā. Lai to izdarītu, izvelciet elektrokabeli pa atvērumu [4-2].
• Atvienojiet nosūkšanas šlūteni [5-1] un ar nosūkšanas šlūtenes stiprinājuma [1-3] palīdzību piestipriniet to pie mobilā nosū-cēja.
  ▶ Regulāri notīriet piepildījuma līmeṇa sensorus [7-1] un pārbaudiet, ka tie nav bojāti.
• Novietojiet mobilo nosūcēju sausā telpā, kas ir aizsargāta pret nepilnvarotu lietošanu.
  i Uz nodalijuma vāka var arī novietot instrumentus.

9 Apkope un uzturēšana

BRĪDINĀJUMS

Savainošanās un elektriskā trieciena saņemšanas briesmas

• Pirms visiem apkalpošanas un apkopes darbiem vienmēr izvelciet elektrokabela kontaktdakšu no elektrotīkla kontakt-ligzdas!
• Visus apkalpošanas un remonta darbus, kas saistīti ar motora korpusa atvēršanu, drīkst veikt vienīgi pilnvarotā remonta darbnīcā.

Klientu apkalpošana un remonts tiek veikts vienīgi ražotāja uzņē- mumā vai servisa darbnīcās. Tuvākā servisa uzņēmuma adresi var atrast interneta vietnē: www.festool.lv/

apkalposana

Izmantojiet tikai oriğinālās Festool rezerves daļas! Šo daļu pasūtījuma numurus var atrast interneta vietnē: www.festool.lv/apkalposana

10 Apkārtējā vide

Neizmetiet instrumentu sadzīves atkritumu tvertnē! Nolietotie instrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. levērojiet spēkā esošos nacionālos noteikumus.

Atbilstoši Eiropas Kopienas direktīvai par nolietotajām elektriskajām un elektroniskajām iekārtām un šīs direktīvas atspoguļojumiem nacionālajos likumdošanas aktos, nolietotās elektroierīces jāsavāc atseviški un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Informāciju par savākšanas punktiem skatiet www.festool.com/environment.

Informācija par īpaši bīstamām vielām:

www.festool.lv/reach
