LIETOŠANAS INSTRUKCIJA Cleantec CTL MINI I FESTOOL

Iv: ES atbilstības deklarācija. Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst visām svarīgākajām šādu EK direktīvu prasībām un ir izgatavots atbilsdtoši šādiem standartiem vai normatīvajiem dokumentiem:

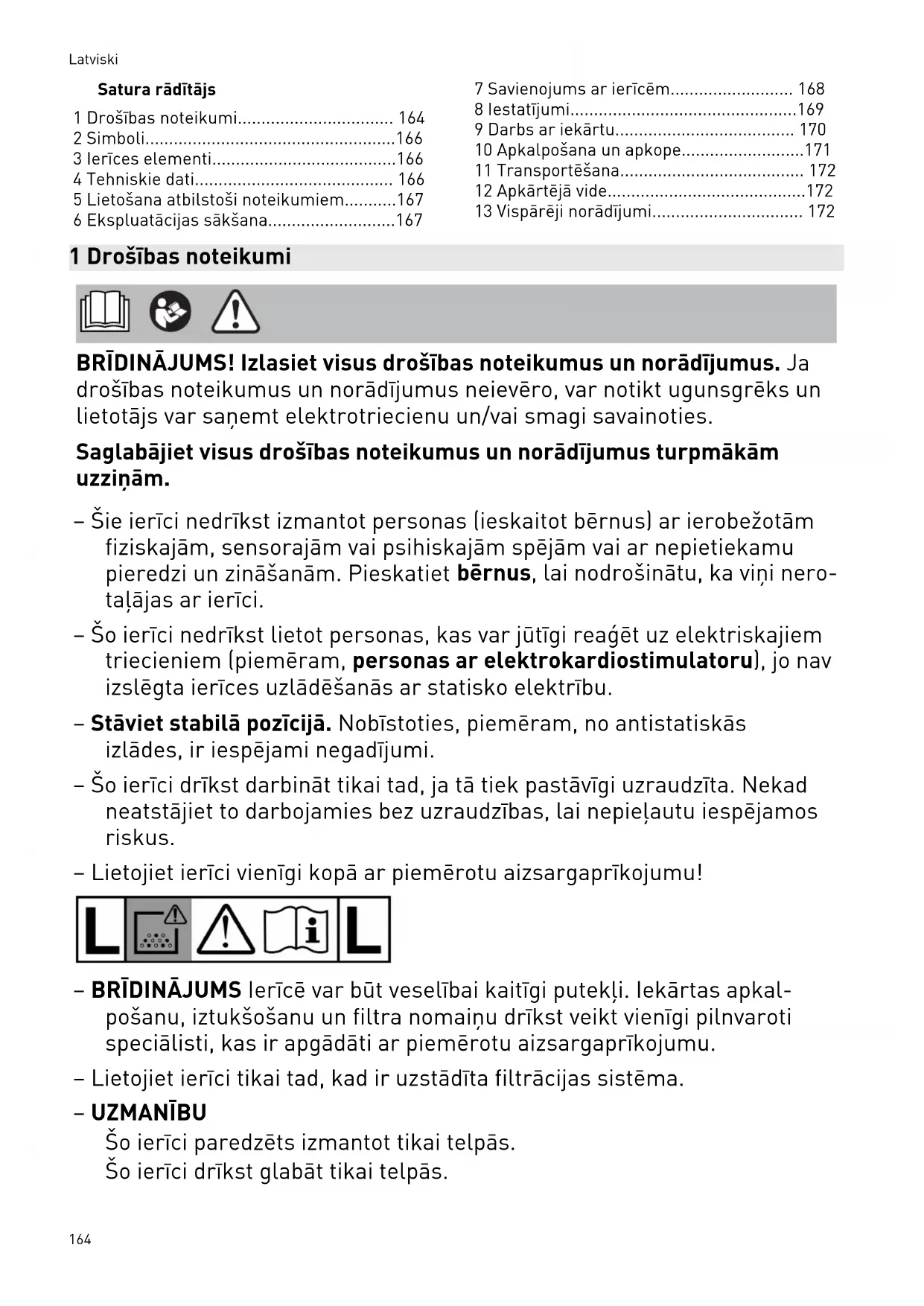

1 Drošības noteikumi.... 164
2 Simboli....166
3 lerīces elementi....166
4 Tehniskie dati.... 166
5 Lietošana atbilstoši noteikumiem......167
6 Ekspluatācijas sākšana....167

7 Savienojums ar ierīcēm.... 168
8 lestatijumi....169
9 Darbs ar iekārtu.... 170
10 Apkalpošana un apkope....171
11 Transportēšana.... 172
12 Apkārtējā vide....172
13 Vispārēji norādījumi.... 172

1 Drošības noteikumi

BRĪDINĀJUMS! Izlasiet visus drošības noteikumus un norādījumus. Ja drošības noteikumus un norādījumus neievēro, var notikt ugunsgrēks un lietotājs var saņemt elektrotriecienu un/vai smagi savainoties.

Saglabājiet visus drošības noteikumus un norādījumus turpmākām uzzinām.

• Šie ierīci nedrīkst izmantot personas (ieskaitot bērnus) ar ierobežotām fiziskajām, sensorajām vai psihiskajām spējām vai ar nepietiekamu pieredzi un zināšanām. Pieskatiet bērnus, lai nodrošinātu, ka viņi nero-taļājas ar ierīci.
• Šo ierīci nedrīkst lietot personas, kas var jūtīgi reagēt uz elektriskajiem triecieniem (piemēram, personas ar elektrokardiostimulatoru), jo nav izslēgta ierīces uzlādēšanās ar statisko elektrību.
• Stāviet stabilā pozīcijā. Nobīstoties, piemēram, no antistatiskās izlādes, ir iespējami negadījumi.
• Šo ierīci drīkst darbināt tikai tad, ja tā tiek pastāvīgi uzraudzīta. Nekad neatstājiet to darbojamies bez uzraudzības, lai nepieļautu iespējamos riskus.
• Lietojiet ierīci vienīgi kopā ar piemērotu aizsargaprīkojumu!

L ! ! i L

• BRĪDINĀJUMS lerīcē var būt veselībai kaitīgi putekļi. lekārtas apkal-pošanu, iztukšošanu un filtra nomaiņu drīkst veikt vienīgi pilnvaroti speciālisti, kas ir apgādāti ar piemērotu aizsargaprīkojumu.
• Lietojiet ierīci tikai tad, kad ir uzstādīta filtrācijas sistēma.
• UZMANĪBU

Šo ierīci paredzēts izmantot tikai telpās.

Šo ierīci drīkst glabāt tikai telpās.

• Brīdinājums lerīces kontaktligzdu drīkst izmantot vienīgi norādījumos noteiktajiem mērķiem.
• Brīdinājums Ja izdalās putas vai šķidrums, nekavējoties izslēdziet ierīci.
  – levērībai Regulāri tīriet šķidruma līmeņa ierobežošanas ierīci un pārbaudiet, vai tai nav bojājuma pazīmju.
• BRĪDINĀJUMS Lietotājam ir jābūt atbilstīgi apmācītam ierīces lietošanā.
• BRĪDINĀJUMS Uzsūcot puteklus, kuru daudzums pārsniedz robežvēr-tību, kā arī uzsūcot ozola vai skābarža koksnes puteklus, uzsūciet pute-klus tikai no viena puteklu avota (elektroinstrumenta vai pneimatiskā instrumenta).

• Sprādziena un ugunsgrēka bīstamība! Neiesūciet:

• dzirksteles, gailošas daļas vai karstus puteklus;

• degošas vai sprāgstošas vielas (piemēram, magniju, alumīniju, benzīnu, škīdinātājus);
• kodīgas vielas (piemēram, skābes, sārmus, škīdinātājus);
• ķīmiski aktīvas vielas, kas izraisa siltuma, skābju/sārmu, gāzu u. c. izdalīšanos (piemēram, reaktīvos divkomponentu materiālus, alumī-niju un ūdeni).

– levērojiet valsts drošības noteikumus, kā arī darba materiāla ražotāja nodrošinātos datus!
- Pirms tīrāt, apkalpojat, pārveidojat ierīci vai nomaināt tās nolietotās daļas, vienmēr vispirms izvelciet ierīces elektrokabela kontaktdakšu no elektrotīkla kontaktligzdas.
- Vizuālajā pārbaudē noskaidrojiet, ka ierīce ir darba kārtībā, un lietojiet to tikai sausā vidē atbilstīgi saņemtajiem norādījumiem!
- Regulāri pārbaudiet kontaktdakšu, kontaktligzdu, kabeli un filtru, lai nepieļautu apdraudējumu. Bojāti elektriskie komponenti jānomaina tikai pilnvarotā klientu apkalpošanas darbnīcā.
– Izmantojiet tikai oriğinālo Festool nosūkšanas šlūteni.
- Pievērsiet uzmanību darba vietas apkārtnei; kad transportējat instrumentu vai darbojaties ar to, gādājiet par savu un citu drošību.

Tādējādi varat novērst paklupšanas risku, piemēram, nosūkšanas šlūtenes vai barošanas vada dēļ.

• Pārvietojiet ierīci tikai aiz paredzētā roktura.
• Neceliet un netransportējiet ar celtņa āki vai pacēlāju!

– lepakojuma plēves glabājiet bērniem nepieejamā vietā.

Pastāv nosmakšanas risks.

2 Simboli

Brīdinājums par vispārīgu apdraudē-jumu

Brīdinājums par risku saņemt elektrisko triecienu

Izlasiet lietošanas pamācību un drošības noteikumus!

Lietojiet respiratoru.

leteikums, norāde

Brīdinājums! lekārta var saturēt vese- lībai kaitīgus puteklus!

L puteklu klase (neliels risks), piemē-rota puteklu nosūkšanai ar ekspozī-cijas robežvērtību, kas ir lielāka par 1 mg/m³

CE atbilstības markējums

Neizmetiet sadzīves atkritumu tvertnē.

Aizliegts uzkāpt

lerīcē ir datu saglabāšanas mikro- shēma. Skatiet 13.3. nodaļu.

3 lerīces elementi

[1-1] lerīces kontaktligzda

[1-2] Savienošanas taustiņš

[1-3] Savienojuma indikators

[1-4] AC taustiņš (tikai modelos ar AUTOCLEAN)

[1-5] AC indikators (tikai modelos ar AUTOCLEAN)

[1-6] Statusa indikators (sūkšanas jaudas regulēšana)

[1-7] Sūkšanas jaudas regulēšanas

[1-8] Taustiņš "MAN"

[1-9] leslēgšanas/izslēgšanas slēdzis

[1-10] Šlūtenes nodalījums

[1-11] Rokturis

[1-12] Systainer T-LOC stiprinājums

[1-13] Tīrīšanas svira (tikai modelos bez AUTOCLEAN)

[1-14] Galvenais filtrs

[1-15] Netīrumu tvertne

[1-16] Stiprinājuma skavas

[1-17] Izplūdes gaisa atvere

[1-18] Atblokēšanas taustiņš (bremze)

[1-19] Bremze

Parādītie attēli ir atrodami lietošanas pamācības sākumā.

Ne visi šeit attēlotie vai aprakstītie piederumi ietilpst piegādes komplektā.

4 Tehniskie dati

Puteklu sūcēji CTL MINI I

CTL MIDI I

CTL MIDI I AC

Jaudas patēriņš 350–1200 W

Pie ierīces kontaktligzdas pievienojamā maksimālā elektriskā slodze.

ES	2400 W
CH, DK	1100 W
GB 230 V/110 V	1800 W/230 W
KR	2300 W

Maks. tilpuma plūsma (gaiss), nosūcējā/turbīnā 130 m³/h/222 m³/h

Putekļu sūcēji CTL MINI I
	CTL MIDI ICTL MIDI I AC
Maks. gaisa retinājums, turbīna 240 hPa
Sūkšanas caurule D 27/32x3,5m-AS/CTR
Elektrokabela garums 7,5 m
Skaņas spiediena līmenis atbilstīgi standartam EN 60335-2-69/mērījumnenoteiktība K	72 dB(A)/3 dB
Plaukstas un rokas vibrācija atbilstīgi standartam EN 60335-2-69 < 2,5 m/s2
Aizsardzības klase IP X4
Frekvence 2402 Mhz - 2480 Mhz
Ekvivalentā izotropā starojuma jauda (EIRP) < 10 dBm
Tvertnes tilpums CT MINI I 10 l
	CT MIDI I 15 l
Izmērs, G x P x A CT MINI I 470 x 320 x 455 mm
	CT MIDI I 470 x 320 x 495 mm
Svars CT MINI I 11,2 kg
	CT MIDI I 11,5 kgCT MIDI I AC 11,8 kg

5 Lietošana atbilstoši noteikumiem

Pārnēsājamais nosūcējs ir paredzēts

• puteklu līdz 1 mg/m³ atbilstoši puteklu klasei 'L' puteklu uzsūkšanai un nosūkšanai,
• ūdens uzsūkšanai,
• paaugstinātai slodzei rūpnieciskas lietošanas gadījumā, atbilstoši IEC/EN 60335-2-69.

Par lietošanu, kas nav saskaņā ar noteikumiem, ir atbildīgs lietotājs.

6 Ekspluatācijas sākšana

BRĪDINĀJUMS

Neatbilstošs spriegums vai frekvence! Negadijuma risks

▶ levērojiet informāciju uz datu plāksnītes.
▶ levērojiet attiecīgās valsts īpatnības.

6.1 Pirmreizējā ekspluatācijas sākšana

- Atveriet stiprinājuma skavas [1-16] un nonemiet ierīces augšdaļu, skatiet attēlu [2].

• Izņemiet piederumu daļas no netīrumu tvertnes [1-15], skatiet attēlu [2].
  ▶ levietojiet netīrumu tvertnē filtra maisu vai utilizācijas maisu, skatiet 10.1. un 10.2. nodaļu.
  ▶ Uzlieciet ierīces augšdaļu un aizveriet stiprinājuma skavas [1-16].
  ▶ Putekļu sūcēja aizmugurē piemontējiet kabela uztinēju, skatiet attēlu [3].
• Pievienojiet ierīcei sūkšanas šlūteni, skatiet attēlu [4].

6.2 Puteklu sūcēja pieslēgšana

BRĪDINĀJUMS

Savainošanās risks, pēkšņi ieslēdzoties elektroinstrumentiem

- Pirms ierīces ieslēgšanas pārliecinieties, ka ierīcei pievienotais elektroinstruments ir izslēgts.

BRĪDINĀJUMS

Savainojumu risks, ko rada elektriskais spriegums

▶ lespraudiet elektrotīkla kontaktdakšu iezemētā elektrotīkla kontaktligzdā.
▶ Nelieciet pirkstus putekļu sūcēja kontakt-ligzdā.

i Laikā, kad putekļu sūcējs ir pievie- nots elektrotīkla kontaktligzdai, ierīces kontaktligzda pastāvīgi nodrošina strāvas padevi.

Puteklu sūcēja pievienošana kontaktligzdai

Puteklu sūcējs ir izslēgts.

▶ Pievienojiet elektrokabeli kontaktligzdai.
☑ lerīces kontaktligzdai [1-1] tiek pievadīts spriegums.

Puteklu sūcēja pārslēgšana gaidstāves režīmā

▶ Nospiediet ieslēgšanas/izslēgšanas taustiņu [1-9].
☑ lerīces kontaktligzdai [1-1] tiek pievadīts spriegums.

i ledegas załais LED indikators [1-6], parādot, ka ierīce ir gaidstāves režimā.

Puteklu sūcēja automātiska palaišana

Putekļu sūcējs ir gaidstāves režīmā.

▶ Lai automātiski palaistu putekļu sūcēju: leslēdziet pievienoto elektroinstrumentu.

Putekļu sūcēja manuāla palaišana

Puteklu sūcējs ir gaidstāves režīmā.

▶ Nospiediet taustinu “MAN” [1-8].

Laikā, kad putekļu sūcējs netiek lietots, kā arī pirms tā apkopes un tīrīšanas atvienojiet putekļu sūcēja kontaktdakšu no elektrotikla kontaktligzdas.

7 Savienojums ar ierīcēm

BRĪDINĀJUMS

Savainošanās risks, negaidot iedarbojoties putekļu sūcējam

• Ikreiz pirms darba ar putekļu sūcēju pārbaudiet, kurš tālvadības bloks un kurš elektroinstruments ir savienots ar putekļu sūcēju.
  ▶ Tālvadību drīkst piestiprināt tikai sūkšanas šlūtenei.
  ▶ Ar akumulatoru darbināmam elektroinstrumentam vienmēr jābūt savienotam ar putekļu sūcēju, izmantojot sūkšanas šļūteni. Pēc darba jāizjauc savienojums ar putekļu sūcēju.

7.1 Elektroinstrumenta pievienošana

BRĪDINĀJUMS

Savainojumu risks

▶ levērojiet ierīces kontaktligzdas maksimālo pieslēdzamo elektrisko slodzi (skatiet nodalu “Tehniskie dati”).
- lzslēdziet elektroinstrumentu.

No elektrotikla darbināma elektroinstrumenta savienošana ar puteklu sūcēju

▶ lespraudiet elektroinstrumenta kontakt-dakšu ierīces kontaktligzdā [1-1].
☑ Elektroinstruments ir savienots ar putekļu sūcēju, izmantojot elektrotīkla kabeli.

Ar akumulatoru darbināmā elektroinstrumenta savienošana ar putekļu sūcēju

▶ Gaidstāves režīmā nospiediet savienojuma taustinu [1-2].
Savienojuma indikators [1-3] lēni mirgo. Putekļu sūcējs 60 sekundes ir gatavs izveidot savienojumu.
▶ leslēdziet ar akumulatoru darbināmo elektroinstrumentu.
Putekļu sūcējs sāk darboties, un ar akumulatoru darbināmais elektroinstruments ir savienots ar putekļu sūcēju, līdz putekļu sūcējs tiek manuāli izslēgts vai atvienots no elektrotīkla. Pēc tam ar akumulatoru darbināmais elektroinstruments ir jāpiesaista no jauna.

Ja tiek pievienots jauns akumulatora elektro-instruments, iepriekšējais savienojums tiek dzēsts.

7.2 Festool lietotne\*

Izmantojot Festool lietotni, varat konfigurēt putekļu sūcēju.

▶ Gaidstāves režīmā nospiediet savienojuma taustiņu [1-2] uz putekļu sūcēja un turiet to nospiestu 3 sekundes.
Savienojuma indikators [1-3] ātri mirgo. Putekļu sūcējs 60 sekundes ir gatavs izveidot savienojumu.
▶ Tālāk rīkojieties atbilstīgi norādījumiem Festool lietotnē.
* Pieejams ne visās valstīs.

7.3 Tālvadības bloka CT-F I pievienošana

Tālvadības bloka un putekļu sūcēja savienošana

Lai tālvadības bloku varētu piesaistīt putekļu sūcējam, vispirms jāveic tālvadības bloka atiestatīšana (skatiet sadaļu “Tālvadības bloka atiestatīšana”).

Tālvadības bloku, kas nav iepriekš bijis savienots, var savienot tiešā veidā.

Izveidotais savienojums starp tālvadības bloku un putekļu sūcēju netiek pārtraukts arī pēc tam, kad putekļu sūcēju izslēdz manuāli vai atvieno tā elektrokabeļa kontaktdakšu.

▶ Gaidstāves režīmā nospiediet savienojuma taustiņu [1-2] uz putekļu sūcēja un turiet to nospiestu 3 sekundes.
Savienojuma indikators [1-3] ātri mirgo. Puteklu sūcējs 60 sekundes ir gatavs izveidot savienojumu.
▶ Nospiediet tālvadības bloka taustiņu “MAN”. Tālvadības bloka informācija ir pastāvīgi saglabāta putekļu sūcējā.

leslēgšana/izslēgšana

Kad tālvadības bloks ir savienots ar putekļu sūcēju, putekļu sūcēju var ieslēgt un izslēgt ar tālvadības bloka palīdzību.

▶ Lai ieslēgtu vai izslēgtu putekļu sūcēju, nospiediet tālvadības bloka taustiņu “MAN”.

Tālvadības bloka atiestatīšana

Pēc tālvadības bloka atiestatīšanas savienojums starp tālvadības bloku un putekļu sūcēju tiek dzēsts.

▶ Nospiediet savienojuma taustinu un taustinu “MAN” un turiet tos nospiestus 10 sekundes ilgi.

☑ Pēc atiestatīšanas beigām LED indikators iedegas fuksīna krāsā.

8 lestatījumi

8.1 Sūkšanas jaudas regulēšana

▶ Putekļu sūcējam darbojoties sūkšanas režīmā, nospiediet plus vai mīnus taustinu [1-7].

8.2 Nosūcēja uzmava

Nosūkšanas iemavas apvada funkcija novērš slīpēšanas ierīču un grīdas sprauslu iesūkšanu uz gludām virsmām.

Atvēršana

▶ Pagrieziet iestatīšanas gredzenu pozīcijā "OPEN".

Aizvērt

▶ Pagrieziet iestatīšanas gredzenu pozīcijā "CLOSE".

8.3 Termiskā aizsardzība

Termiskās aizsardzības ierīce izslēdz putekļu sūcēju, pirms tā temperatūra klūst kritiska. Statusa indikatora apakšējā LED lampiņa [1-6] deg sarkanā krāsā.

• Izslēdziet putekļu sūcēju un ṣaujiet tam atdzist.
  ▶ Pēc aptuveni 5 minūtēm atkārtoti ieslēdziet putekļu sūcēju.

8.4 Bremzes nostiprināšana [1A]

▶ Nedaudz paceliet augšup puteklu sūcēja priekšpusi.
▶ Nospiediet bremzi [1-19] uz leju, līdz tā tiek nofiksēta.
▶ Lai atbrīvotu bremzi, nospiediet taustinu [1-18].

8.5 SYS stiprinājuma panelis

BRĪDINĀJUMS

Kritiena risks

▶ Nelietojiet putekļu sūcēja novietošanas virsmu, lai uz tās nostātos.

UZMANIBU

Savainojumu risks

▶ Transportēšanas laikā raugiet, lai T-LOC aizslēgs būtu aizvērts.

Uz šlūtenes nodalījuma novietošanas virsmas [1-10] var piestiprināt Systainer kasti, izmantojot T-LOC aizslēgu [1-12].

9 Darbs ar iekārtu

Veselībai kaitīgi putekli

Elpošanas celu bojājumi

▶ Vienmēr izmantojiet filtra vai utilizācijas maisinu!

Uzsūcot puteklus, kuru daudzums pārsniedz robežvērtību, uzsūciet puteklus

tikai no viena puteklu avota (elektroinstrumenta vai pneimatiskā instrumenta).

Nosūcot elektroinstrumentu darbības laikā radušos puteklus, ievērojiet tālāk norādīto.

Ja izplūstošais gaiss tiek izvadīts atpakaļ telpā, šajā telpā jābūt nodrošinātam pietiekamam gaisa apmainas koeficientam L. Lai ievērotu nepieciešamās limitējošās vērtības, telpā atpakaļ izvadītā tilpuma plūsma nedrīkst pārsniegt 50% no svaigā gaisa tilpuma plūsmas (telpas tilpums V_R × gaisa apmainas daudzums L_W ). Ievērojiet arī ekspluatācijas valstī spēkā esošos noteikumus.

levērojiet: mitrs galvenais filtrs aizsērē ātrāk, ja tiek uzsūktas sausas vielas. Tāpēc pirms putekļu uzsūkšanas galvenais filtrs ir vai nu jāizžāvē, vai jānomaina pret sausu filtru.

9.2 Slapju vielu/škidrumu iesūkšana

UZMANĪBU! Izņemiet filtra maisu vai utilizācijas maisu!

Lietojiet speciālu slapjās sūkšanas filtru (NF-CT COMP).

Kad ir sasniegts maksimālais piepildījuma līmenis, sūkšana tiek automātiski pārtraukta.

Apakšējais LED indikators [1-6] mirgo sarkanā krāsā.

▶ Izslēdziet putekļu sūcēju [1-9].
▶ Atveriet stiprinājuma skavas [1-16] un nonemiet ierīces augšdaļu.
▶ Iztukšojiet netīrumu tvertni [1-15].

Pēc slapjās sūkšanas izžāvējiet slapjās sūkšanas filtru!

Izžāvējiet putekļu sūcēju un netīrumu tvertni pirms sausu putekļu sūkšanas un ierīces uzgla-bāšanas.

UZMANIBU

Veselībai kaitīgi putekli

Elpošanas celu bojājumi

▶ Pēc slapjās sūkšanas izņemiet slapjās sūkšanas filtru un nomainiet to pret galveno filtru, kas ir paredzēts sausu vielu sūkšanai.

UZMANIBU

Izplūst putas un škīdrumi

▶ Nekavējoties izslēdziet ierīci un iztukšojiet tvertni.

9.3 Izplūdes gaisa atvere

UZMANIBU

Veselībai kaitīgi putekļi Elpošanas celu bojājumi

▶ Nepielaujiet puteklu virpulošanu!

Izplūdes gaisu var izvadīt ārpus ēkas, izman-tojot izplūdes gaisa atveri un sūkšanas šlūteni.

• Atveriet režgi, kas ir uzstādīts pirms izplūdes gaisa atveres [1-17].
  ▶ lebīdiet sūkšanas šlūteni izplūdes gaisa atverē, skatiet attēlu [5].

9.4 Galvenā filtra tīrīšana – CT MINI/MIDI I

▶ Gaidstāves režimā nospiediet taustiņu MAN [1-8].
▶ lestatiet maksimālo sūkšanas jaudu [1-7].
- Ar roku aizklājiet sūkšanas šlūteni un vienlaikus trīs reizes īslaicīgi nospiediet tīrīšanas sviru [1-13] uz leju.

9.5 Galvenā filtra tīrīšana – CT MIDI I AC (AUTOCLEAN)

UZMANĪBU! Tikai kopā ar utilizācijas/filtra maisu (atbilstoši putekļu klases L apstrādes prasībām). Nedrīkst izmantot mitru putekļu sūkšanas funkciju!

Automātiskās tīrīšanas ieslēgšana/izslēgšana

▶ Gaidstāves režīmā nospiediet AC taustiņu [1-4], lai ieslēgtu vai izslēgtu AUTOCLEAN funkciju.

i AC funkcijas darbību var konfigurēt Festool lietotnē*.

Manuāla tīrīšana

▶ Sūkšanas režimā nospiediet AC taustinu [1-4].

Manuālā pilnīgā attīrīšana

▶ Sūkšanas režīmā uz 3 sekundēm ar plaukstu aizklājiet sprauslas vai sūkšanas šlūtenes atveri.
▶ Turiet nospiestu AC taustinu [1-4] 3 sekundes.

Neveiciet pārāk biežu galvenā filtra tīrīšanu ar nelieliem laika intervāliem!

1 minūtes laikā drīkst veikt maksimāli:

1 x pilnu manuālo tīrīšanu
3 x manuālo tīrīšanu
* Pieejams ne visās valstīs.

9.6 Pēc darba

UZMANĪBU! Glabājiet ierīci tikai iekštelpās.

• Izslēdziet putekļu sūcēju un atvienojiet kontaktdakšu no elektrotīkla kontaktligzdas.
  ▶ Uztiniet strāvas vadu uz kabela turētāja, skatiet attēlu [3].
  ▶ Iztukšojiet netīrumu tvertni.
  ▶ levietojiet sūkšanas šlūteni aizslēdzamajā šlūtenes nodalījumā, skatiet attēlu [6].
• Iztīriet putekļu sūcēja iekšpusi un ārpusi, to izsūcot un noslaukot.
• Novietojiet puteklu sūcēju sausā telpā, kas ir aizsargāta pret neatļautu lietošanu.

i Šlūtenes nodalījuma vāks [1-10] kalpo arī instrumentu novietošanai.

10 Apkalpošana un apkope

BRĪDINĀJUMS

Savainojumu rašanās un elektriskā trieciena saņemšanas bīstamība

• Pirms visiem apkalpošanas un apkopes darbiem noteikti izvelciet elektrokabela kontaktdakšu no elektrotīkla kontakt-ligzdas!
• Visus tehniskās apkalpošanas un remonta darbus, kuru laikā tiek atvērts elektroinstrumenta korpuss, ir atlauts veikt vienīgi pilnvarota klientu apkalpošanas dienesta darbnīcā.

Klientu apkalpošana un remonts ir veicams vienīgi ražotāja uzņēmumā vai servisa darb-nīcās. Izmantojiet tikai Festool oriģinālās rezerves dalas.

Papildu informācija: www.festool.lv/apkalposana

Bojātās aizsargierīces un daļas ir atbilstīgi jāre- montē vai jānomaina apstiprinātās specializē-

tajās darbnīcās, ja vien lietošanas pamācībā nav norādīts citādi.

levērojiet tālāk sniegtos norādījumus.

• Vismaz reizi gadā ražotāja pārstāvim vai kompetentai personali ir jāpārbauda putekļu nosūkšanas ierīces tehniskais stāvoklis (piemēram, vai filtrs nav bojāts, vai ierīce ir hermētiska un kontrolierīces darbojas).
• lerīces daļas, ko nevar iztīrīt, ir jāutilizē. Utilizējamās daļas ir jāieliek hermētiskā maisiņā. levērojiet spēkā esošos utilizācijas noteikumus!
• Lai veiktu ierīces apkopi, lietotājam tā ir jāizjauc, jāiztīra un jāapkopj, ja vien to var izdarīt, neapdraudot apkopes personālu vai citas personas. Piemēroti piesardzības pasākumi ir dekontaminācija pirms izjaukšanas, ar filtru aprīkotas ventilācijas sistēmas nodrošināšana telpā, kurā izjauc ierīci, apkopes zonas tīrīšana un piemērotu individuālo aizsardzības līdzekļu izmantošana.

10.1 Filtra maisa maina (SC-FIS-CT MINI/MIDI-2/5/CT15)

Filtra maisa ievietošana [7]

▶ Atveriet stiprinājuma skavas [1-16] un nonemiet ierīces augšdaļu.
▶ levietojiet jaunu filtra maisu (SC-FIS-CT MINI/MIDI-2/5/CT15) netīrumu tvertnē un abās pusēs ievietojiet atloku.
▶ Uzlieciet ierīces augšdaļu un aizveriet stiprinājuma skavas.

▶ Atveriet stiprinājuma skavas [1-16] un noņemiet ierīces augšdaļu.
▶ Pivelciet filtra maisa mēlīti, līdz filtra maisa atvērums ir pilnībā aizvērts.
▶ Aðbrīvojiet atloku no stiprinājuma.
☑ Fūra maiss tagad ir droši noslēgts, un to var izņemt.
▶ Uzlieciet ierīces augšdaļu un aizveriet stiprinājuma skavas.

10.2 Utilizācijas maisa nomaiņa – tikai modelos ar AUTOCLEAN funkciju (ENS-CT MIDI AC/5)

Utilizācijas maisa ievietošana [9]

▶ +1 Atvčiet stiprinājuma skavas [1-16] un nonemiet ierīces augšdaļu.

Latviski

▶ Iaietojiet jaunu utilizācijas maisu (ENS-CT MIDI AC/5) netīrumu tvertnē un novietojiet pāri tvertnes malai gar līnijas markeju-miem.

Svarīgi!

• Raugiet, lai utilizācijas maisa marke-jumi būtu pareizi izvietoti tvertnē.
• Raugiet, lai atgaisošanas membrāna [9-1] atrastos netīrumu tvertnes aizmugurējā daļā.
  ▶ Uzlieciet atpakal ierīces augšdaļu.
  ▶ Fāri malai izvirzīto utilizācijas maisa daļu ielokiet stiprinājuma skavu nodalījumā un ievietojiet padziļinājumā virs stiprinājuma skavām.
  ▶ Aizveriet stiprinājuma skavas.

Utilizācijas maisa izņemšana [10]

▶ +1 Atvčiet stiprinājuma skavas [1-16] un nonemiet ierīces augšdaļu.
▶ Nõslēdziet utilizācijas maisu ar kabelu savilcēju [10-1].
▶ Izņemiet utilizācijas maisu un utilizējiet saskaņā ar normatīvajiem aktiem.
▶ Iztīriet netīrumu tvertni [1-15].

10.3 Galvenā filtra maina [11]

▶ Iznemiet izlietoto galveno filtru [1-14].
▶ Utilizējiet izlietoto galveno filtru saskaņā ar normatīvajiem aktiem.
▶ levietojiet jaunu galveno filtru (HF-CT COMP).

Piederumu, filtru un patērējamo materiālu pasūtījuma numurus skatiet Festool katalogā vai interneta vietnē "www.festool.com".

NORĀDĪJUMS

lespējami motora bojājumi

▶ Ja galvenais filtrs nav ievietots vai ir bojāts, neizmantojiet putekļu sūcēju, citādi var bojāt motoru.

10.4 Piepildijuma limeņa sensoru tīrīšana [12]

Pēc škīdrumu uzsūkšanas regulāri notīriet piepildījuma līmeņa sensorus.

▶ Izslēdziet putekļu sūcēju [1-9].
▶ Atveriet stiprinājuma skavas [1-16] un nonemiet ierīces augšdaļu.
- Apgrieziet ierīces augšdaļu [12-1] otrādi un novietojiet ar augšu uz leju.

▶ Notīriet piepildījuma līmeņa sensorus [12-2] ar mīkstu drānu un pārbaudiet, vai tie nav bojāti.

11 Transportēšana

levērojiet tālāk sniegtos norādījumus.

• Pirms transportēšanas vienmēr aizveriet putekļu sūcēja T-LOC aizslēgu [1-12].
• Nesiet tikai aiz roktura [1-11].
• Transportējot putekļu sūcēju transportlī-dzeklī, nostipriniet putekļu sūcēju pret slīdēšanu un apgāšanos saskaņā ar attiecī-gajiem spēkā esošajiem noteikumiem.

12 Apkārtējā vide

Neizmetiet instrumentu sadzīves atkritumu tvertnē! Nolietotie instrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. levērojiet spēkā esošos nacionālos noteikumus.

Atbilstoši Eiropas Kopienas direktīvai par nolietotajām elektriskajām un elektroniskajām iekārtām un šīs direktīvas atspoguļojumiem nacionālajos likumdošanas aktos, nolietotās elektroierīces jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Informāciju par savākšanas punktiem skatiet www.festool.com/environment.

Informācija par īpaši bīstamām vielām: www.festool.lv/reach

13 Vispārēji norādījumi

13.1 Norādes par licenci

Norādes par produktā iespējami izmanto-tajām atklātā pirmkoda licencēm jūs atradīsit Festool lietotnē* Informācija > Open-Source licences instrumentiem.

* Pieejams ne visās valstīs.

13.2 Bluetooth®

Vārdiskais apzīmējums Bluetooth® un to saturošie logotipi ir firmas Bluetooth SIG, Inc. registrētas preču zīmes, kas tiek lietotas saskaņā ar firmai TTS Tooltechnic Systems AG & Co. KG un līdz ar to arī firmai Festool izsniegto licenci.

13.3 Informācija par datu aizsardzību

lerīcē ir mikroshēma, kurā automātiski sagla-bājas dati par iekārtām un ekspluatāciju. Sagla-bātajos datos nav tiešu norāžu uz konkrētu personu.

Datus var nolasīt ar īpašām bezvadu ierīcēm, ko Festool izmanto vienīgi, lai diagnosticētu klūmes, veiktu remontus un noteiktu garantiju, kā arī, lai uzlabotu ierīces kvalitāti un pilnveidotu tā konstrukciju. Uzkrātos datus nedrīkst izmantot citiem mērķiem bez iepriekšējas klienta piekrišanas.

Turinys
