ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Cleantec CTL MINI I FESTOOL

el: Δήλωση συμμόρφωσης ΕΕ. Δηλώνουμε με αποκλειστική μας ευθύνη, ότι αυτό το προϊόν συμμορφώνεται με όλες τις σχετικές απαιτήσεις των ακόλουθων οδηγιών της ΕΕ και ότι έχουν χρησιμοποιηθεί τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:

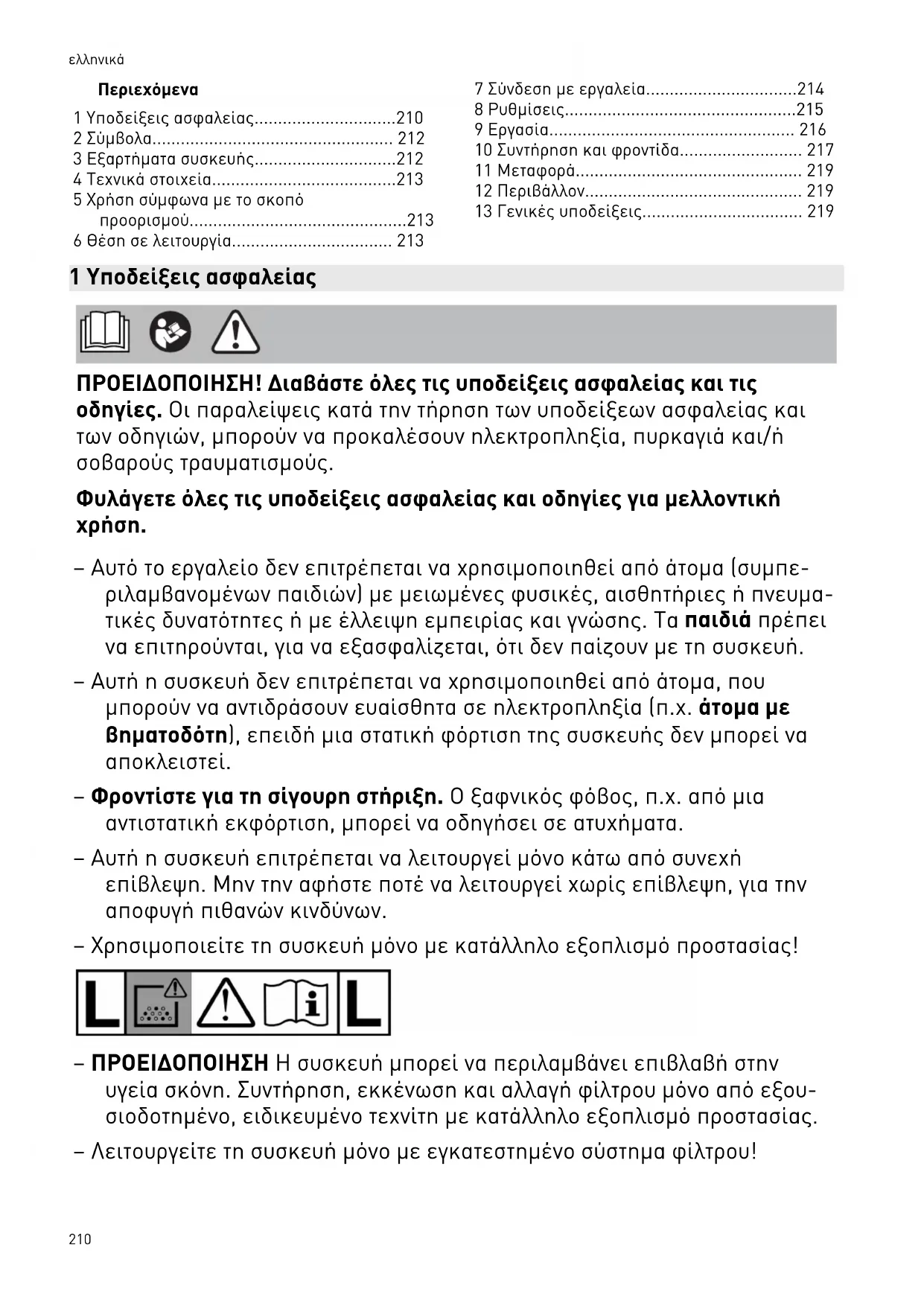

1 Υποδείξεις ασφαλείας......210
2 Σύμβολα.... 212
3 Εξαρτήματα συσκευής......212
4 Τεχνικά στοιχεία......213
5 Χρήση σύμφωνα με το σκοπό προορισμού....213
6 Θέση σε λειτουργία...... 213

7 Σύνδεση με εργαλεία......214
8 Puθμίσεις....215
9 Εργασία.... 216
10 Συντήρηση και φροντίδα...... 217
11 Μεταφορά.... 219
12 Περιβάλλον.... 219
13 Γενικές υποδείξεις.... 219

1 Υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Οι παραλείψεις κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών, μπορούν να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και οδηγίες για μελλοντική χρήση.

• Αυτό το εργαλείο δεν επιτρέπεται να χρησιμοποιηθεί από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες φυσικές, αισθητήριες ή πνευματικές δυνατότητες ή με έλλειψη εμπειρίας και γνώσης. Τα παιδιά πρέπει να επιτηρούνται, για να εξασφαλίζεται, ότι δεν παίζουν με τη συσκευή.
  – Αυτή η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί από άτομα, που μπορούν να αντιδράσουν ευαίσθητα σε ηλεκτροπληξία (π.χ. άτομα με Βηματοδότη), επειδή μια στατική φόρτιση της συσκευής δεν μπορεί να αποκλειστεί.
• Φροντίστε για τη σίγουρη στήριξη. Ο ξαφνικός φόβος, π.χ. από μια αντιστατική εκφόρτιση, μπορεί να οδηγήσει σε ατυχήματα.
  – Αυτή η συσκευή επιτρέπεται να λειτουργεί μόνο κάτω από συνεχή επίβλεψη. Μην την αφήστε ποτέ να λειτουργεί χωρίς επίβλεψη, για την αποφυγή πιθανών κινδύνων.
• Χρησιμοποιείτε τη συσκευή μόνο με κατάλληλο εξοπλισμό προστασίας!

L ! ! i L

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή μπορεί να περιλαμβάνει επιβλαβή στην υγεία σκόνη. Συντήρηση, εκκένωση και αλλαγή φίλτρου μόνο από εξουσιοδοτημένο, ειδικευμένο τεχνίτη με κατάλληλο εξοπλισμό προστασίας.
  – Λειτουργείτε τη συσκευή μόνο με εγκατεστημένο σύστημα φίλτρου!

- ΠΡΟΣΟΧΗ

Αυτή η συσκευή προορίζεται μόνο για χρήση σε εσωτερικούς χώρους.

Αυτή η συσκευή επιτρέπεται να φυλάγεται μόνο σε εσωτερικούς χώρους.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιείτε την πρίza στη συσκευή μόνο για τους σκοπούς που καθορίζονται στις οδηγίες.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σε περίπτωση εξόδου αφρού ή υγρού, απενεργοποιήστε αμέσως τη συσκευή.
• ΠΡΟΣΟΧΗ Καθαρίζετε τακτικά τη διάταξη περιορισμού της στάθμης του νερού και εξετάζετέ την για τυχόν ενδείξεις ζημιάς.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι χειριστές πρέπει να ενημερωθούν σωστά στη χρήση αυτής της συσκευής.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σε περίπτωση αναρρόφησης σκονών, που έχουν ξεπεράσει την οριακή τιμή ή σε περίπτωση σημαντικής ποσότητας σκόνης ξύλου δρυός ή οξιάς, αναρροφάτε μόνο μια πηγή σκόνης (ηλεκτρικό εργαλείο ή εργαλείο πεπιεσμένου αέρα).

• Κίνδυνος έκρηξης και πυρκαγιάς! Μην αναρροφάτε:

• Σπινθήρες, πυρακτωμένα μέρη ή καυτές σκόνες,

• εὐφλεκτα ἡ εκρηκτικά υλικά (π.χ. μαγνήσιο, αλουμίνιο, Βενζίνη, αραιωτικά),

• διαβρωτικά υλικά (π.χ. οξέα, Βάσεις, διαλύτες),
  – χημικά αντιδρώντα υλικά, που οδηγούν στη δημιουργία θερμότητας, οξέων/Βάσεων, αερίων κτλ. (π.χ. αντιδρώντα υλικά 2Κ, αλουμίνιο και νερό).

• Προσέχετε τις εθνικές διατάξεις ασφαλείας καθώς και τα στοιχεία του κατασκευαστή των υλικών!

• Πριν τον καθαρισμό ή τη συντήρηση ή σε περίπτωση αντικατάστασης αναλώσιμων εξαρτημάτων ή κατά τη μετατροπή της συσκευής, πρέπει πάντοτε να τραβιέται πρώτα το φις από την πρίζα.
  – Λειτουργείτε τη συσκευή σε στεγνό περιβάλλον, μόνο εφόσον μετά τον οπτικό έλεγχο είναι η άψογη!
• Ελέγχετε τακτικά το φις, την πρίζα, το καλώδιο και το φίλτρο, για την αποφυγή ενός κινδύνου. Αναθέστε την αντικατάστασή των χαλασμένων πλεκτρικών εξαρτημάτων αποκλειστικά σε ένα εξουσιοδοτημένο συνεργείο σέρβις πελατών.
• Χρησιμοποιείτε μόνο τον γνήσιο εύκαμπτο σωλήνα αναρρόφησης Festool.

- Λάβετε υπόψη σας το εργασιακό περιβάλλον και προσέξτε κατά τη μεταφορά ή κατά την εργασία με το εργαλείο τον εαυτό σας και τους άλλους.

'Ετσι αποφεύγετε π.χ. τον κίνδυνο να σκοντάψετε στον εύκαμπτο σωλήνα αναρρόφησης ή στο πλεκτρικό καλώδιο.

• Μεταφέρετε τη συσκευή μόνο από την προβλεπόμενη γι' αυτό τον σκοπό χειρολαβή.
• Μη σπκώνετε και μη μεταφέρετε τη συσκευή χρησιμοποιώντας άγκιστρο γερανού ή ανυψωτική συσκευή.
• Κρατάτε τις μεμβράνες συσκευσίας μακριά από τα παιδιά.

Υπάρχει κίνδυνος ασφυξίας.

2 ΣύμΒολα

Προειδοποίηση από γενικό κίνδυνο

Προειδοποίηση για ηλεκτροπληξία

Διαβάστε τις υποδείξεις ασφαλείας στις οδηγίες λειτουργίας!

Φοράτε προστασία αναπνοής (μάσκα προσώπου).

ΣυμΒουλή, υπόδειξη

Προειδοποίηση! Η συσκευή μπορεί να περιλαμβάνει επιβλαβή στην υγεία σκόνη!

Κατηγορία σκόνης L (μικρός κίνδυνος), κατάλληλη για τον διαχωρισμό σκόνης με μια οριακή τιμή έκθεσης μεγαλύτερη από 1 mg/m³

Σήμανση συμμόρφωσης CE (EK)

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα.

Απαγορεύεται η άνοδος

Το εργαλείο περιέχει ένα τσιπ για την αποθήκευση δεδομένων. Βλέπε κεφάλαιο 13.3.

3 Εξαρτήματα συσκευής

[1-1] Πρίza συσκευής

[1-2] Πλήκτρο σύνδεσης

[1-3] Ένδειξη σύνδεσης

[1-4] Πλήκτρο AC (μόνο παραλλαγές με AUTOCLEAN)

[1-5] 'Ενδειξη AC (μόνο παραλλαγές με AUTOCLEAN)

[1-6] Ένδειξη κατάστασης (ρύθμιση της δύναμης αναρρόφησης)

[1-7] Πλήκτρα για τη ρύθμιση της δύναμης αναρρόφησης

[1-8] Плήκτρο MAN

[1-9] Διακόπτης ενεργοποίησης/απενεργοποίησης (On/Off)

[1-10] Θήκη εύκαμπτου σωλήνα

[1-11] Χειρολαβή

[1-12] Κλείστρο T-LOC για εργαλειοθήκη

[1-13] Μοχλός καθαρισμού (μόνο παραλλαγές χωρίς AUTOCLEAN)

[1-14] Κύριο φίλτρο

[1-15] Δοχείο συγκέντρωσης των ρύπων

[1-16] Kλιπ

[1-17] Άνοιγμα αέρα εξαερισμού

[1-18] Πλήκτρο ξεκλειδώματος (φρένο)

[1-19] Φρένο

Οι αναφερόμενες εικόνες Βρίσκονται στην αρχή των οδηγιών λειτουργίας.

Μερικά εικονιζόμενα ή περιγραφόμενα εξαρτήματα δεν ανήκουν στα υλικά παράδοσης.

4 Τεχνικά στοιχεία

Κινητές συσκευές αναρρόφησης CTL MINI I		CTL MIDI ICTL MIDI I AC
Απορροφούμενη ισχύς 350 - 1.200 W
Μέγιστη συνδεδεμένη ισχύς στην πρίζα της συσκευής EE		2.400 W
	CH, DK	1.100 W
	GB 230 V/ 110 V	1.800 W/ 230 W
	KR	2.300 W
Μέγιστη ογκομετρική ροή (αέρας), απορροφητήρας/στρόβιλος 130 m^3/h / 222 m^3/h
Μέγιστη υποπίεση, στρόβιλος 240 hPa
Εύκαμπτος σωλήνας αναρρόφησης D 27/32x3,5m-AS/CTR
Μήκος του καλωδίου σύνδεσης στο ηλεκτρικό δίκτυο 7,5 m
Στάθμη ηχητικής πίεσης σύμφωνα με το πρότυπο EN 60335-2-69/ Ανασφά-λεια K		72 dB(A)/ 3 dB
Κραδασμοί χειρός-Βραχίονα σύμφωνα με το πρότυπο EN 60335-2-69 < 2,5 m/s^2
Βαθμός προστασίας IP X4
Συχνότητα 2.402 Mhz - 2.480 Mhz
Ισοδύναμη, ισότροπη ισχύς ακτινοβολίας (EIRP) < 10 dBm
Περιεχόμενο δοχείου CT MINI I 10 λίτρα
	CT MIDI I 15 λίτρα
Διαστάσεις Μ x Π x Y CT MINI I	470 x 320 x 455 mm
	CT MIDI I	470 x 320 x 495 mm
Βάρος	CT MINI I	11,2 kg
	CT MIDI I	11,5 kg
	CT MIDI I AC	11,8 kg

5 Χρήση σύμφωνα με το σκοπό προορισμού

Κινητή συσκευή αναρρόφησης κατάλληλη για

• απορρόφηση και αναρρόφηση σκόνης έως 1 mg/m³ αντίστοιχα στην κατηγορία σκόνης "L",
• απορρόφηση νερού,
  για αυξημένη καταπόνηση σε περίπτωση επαγγελματικής χρήσης, σύμφωνα με το πρότυπο IEC/EN 60335-2-69.

Σε περίπτωση μη ενδεδειγμένης χρήσης ευθύνεται ο χρήστης.

6 θέση σε λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανεπίτρεπτη τάση ή συχνότητα! Κίνδυνος ατυχήματος

▶ Προσέξτε τα στοιχεία στην πινακίδα τύπου.
▶ Προσέξτε τις ιδιαιτερότητες της εκάστοτε χώρας.

6.1 Θέση σε λειτουργία για πρώτη φορά

▶ Ανοίξτε τα κλιπ [1-16] και αφαι- ρέστε το επάνω μέρος της συσκευής, Βλέπε εικόνα [2].
▶ Αφαιρέστε τα εξαρτήματα από το δοχείο συγκέντρωσης των ρύπων [1-15], Βλέπε εικόνα [2].

ελληνικά

▶ Τοποθετήστε έναν σάκο φίλτρου ή έναν σάκο αποκομιδής στο δοχείο συγκέντρωσης των ρύπων, βλέπε κεφάλαιο 10.1 και 10.2.
▶ Τοποθετήστε το επάνω μέρος της συσκευής και κλείστε τα κλιπ [1-16].
Συναρμολογήστε το τύλιγμα του καλωδίου στην πίσω πλευρά της κινητής συσκευής αναρρόφησης (βλέπε εικόνα [3]).
▶ Συνδέστε τον εύκαμπο σωλήνα αναρρόφησης στη συσκευή, Βλέπε εικόνα [4].

6.2 Σύνδεση της κινητής συσκευής αναρρόφησης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από ανεξέλεγκτο ξεκίνημα πλεκτρικών εργαλείων

▶ Πριν την ενεργοποίηση προσέξτε, το συνδεδεμένο πλεκτρικό εργαλείο να είναι απενεργοποιημένο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα

▶ Συνδέστε το φις σε μια γειωμένη πρίζα του ρεύματος.
▶ Mnv πιάνετε την πρίza της κινητής συσκευής αναρρόφησης.

(i) Όταν η κινητή συσκευή αναρρόφησης είναι συνδεδεμένη με την πρίza του ρεύματος, Βρίσκεται η πρίza της κινητής συσκευής αναρρόφησης συνεχώς υπό τάση.

Σύνδεση της κινητής συσκευής αναρρόφησης με την πρίζα

Η κινητή συσκευή αναρρόφησης είναι απενεργοποιημένη.

▶ Συνδέστε το πλεκτρικό καλώδιο με την πρίza.
☑ Η πρίza της συσκευής [1-1] Βρίσκεται υπό τάση.

Θέση της κινητής συσκευής αναρρόφησης στη λειτουργία ετοιμότητας

▶ Πατήστε τον διακόπτη ενεργο- ποίησης/απενεργοποίησης [1-9].
☑ Η πρίza της συσκευής [1-1] Βρίσκεται υπό τάση.

To πράσινο LED [1-6] δείχνει τη λειτουργία ετοιμότητας.

Αυτόματο ξεκίνημα της κινητής συσκευής αναρρόφησης

Η κινητή συσκευή αναρρόφησης είναι στη λειτουργία ετοιμότητας.

▶ Για να ξεκινήσετε αυτόματα την κινητή συσκευή αναρρόφησης: Ενεργοποιήστε το συνδεδεμένο πλεκτρικό εργαλείο.

Χειροκίνητο ξεκίνημα της κινητής συσκευής αναρρόφησης

Η κινητή συσκευή αναρρόφησης είναι στη λειτουργία ετοιμότητας.

▶ Πατήστε το πλήκτρο MAN [1-8].

Σε περίπτωση που δε χρησιμοποιείται καθώς και πριν από εργασίες συντήρησης και καθαρισμού, τραβάτε το φις της κινητής συσκευής αναρρόφησης από την πρίζα του ρεύματος.

7 Σύνδεση με εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, απρόσμενο ξεκίνημα της κινητής συσκευής αναρρόφησης

▶ Πριν από κάθε εργασία με την κινητή συσκευή αναρρόφησης ελέγξτε, ποιο τηλεχειριστήριο και ποιο πλεκτρικό εργαλείο είναι συνδεδεμένο με την κινητή συσκευή αναρρόφησης.
▶ Το τηλεχειριστήριο επιτρέπεται να στερεωθεί μόνο στον εύκαμπο σωλήνα αναρρόφησης.
- Ένα πλεκτρικό εργαλείο μπαταρίας πρέπει να είναι συνδεδεμένο πάντοτε μέσω του εύκαμπτου σωλήνα αναρρόφησης με την κινητή συσκευή αναρρόφησης. Μετά την εργασία πρέπει να αποσυνδεθεί η σύνδεση με την κινητή συσκευή αναρρόφησης.

7.1 Σύνδεση του πλεκτρικού εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

▶ Προσέξτε τη μέγιστη συνδεδεμένη ισχύ στην πρίζα της συσκευής (Βλέπε κεφάλαιο "Τεχνικά στοιχεία").
▶ Απενεργοποιήστε το πλεκτρικό εργαλείο.

Σύνδεση πλεκτρικού εργαλείου δικτύου με την κινητή συσκευή αναρρόφησης

▶ Συνδέστε το πλεκτρικό εργαλείο στην πρίζα της συσκευής [1-1].
To nλεκτρικό εργαλείο συνδέεται μέσω του nλεκτρικού καλωδίου με την κινητή συσκευή αναρρόφησης.

Σύνδεση πλεκτρικού εργαλείου μπαταρίας με την κινητή συσκευή αναρρόφησης

▶ Στη λειτουργία ετοιμότητας πατήστε το πλήκτρο σύνδεσης [1-2].
Η ένδειξη σύνδεσης [1-3] αναβοσβήνει αργά. Η κινητή συσκευή αναρρόφησης είναι για 60 δευτερόλεπτα σε ετοιμότητα σύνδεσης.
▶ Ενεργοποιήστε το πλεκτρικό εργαλείο μπαταρίας.
Η κινητή συσκευή αναρρόφησης λειτουργεί και το πλεκτρικό εργαλείο μπαταρίας είναι συνδεδεμένο, μέχρι τη χειροκίνητη απενεργοποίηση της κινητής συσκευής αναρρόφησης ή το τράΒηγμα του φις. Το εργαλείο μπαταρίας πρέπει μετά να συνδεθεί εκ νέου.
Με τη σύνδεση ενός νέου πλεκτρικού εργα- λείου μπαταρίας αντικαθίσταται η προηγούμενη σύνδεση.

7.2 Εφαρμογή Festool App\*

Με τη Βοήθεια της εφαρμογής Festool App μπορεί να διαμορφωθεί η κινητή συσκευή αναρρόφησης.

▶ Στη λειτουργία ετοιμότητας, κρατήστε πατημένο το πλήκτρο σύνδεσης [1-2] στην κινητή συσκευή αναρρόφησης για 3 δευτερόλεπτα.
Η ένδειξη σύνδεσης [1-3] αναβοσβήνει γρήγορα.
Η κινητή συσκευή αναρρόφησης είναι για 60 δευτερόλεπτα σε ετοιμότητα σύνδεσης.
▶ Ακολουθήστε τις υποδείξεις στην εφαρμογή Festool App.
* Δε διατίθεται για κάθε χώρα.

7.3 Σύνδεση τηλεχειριστηρίου CT-F I

Σύνδεση τηλεχειριστηρίου και κινητής συσκευής αναρρόφησης

Για να μπορέσετε να συνδέσετε ένα τηλεχειριστήριο με μια κινητή συσκευή αναρρόφησης, πρέπει να πραγματοποιθεί μια επαναφορά του τηλεχειριστηρίου (Βλέπε Επαναφορά του τηλεχειριστηρίου).

'Ενα μέχρι τώρα μη συνδεδεμένο τηλεχειριστήριο μπορεί να συνδεθεί απευθείας.

① Μια αποκατεστημένη σύνδεση μεταξύ τηλεχειριστηρίου και κινητής συσκευής αναρρόφησης παραμένει ακόμη και μετά τη χειροκίνητη απενεργοποίηση ή το τράβηγμα του φις της κινητής συσκευής αναρρόφησης.

▶ Στη λειτουργία ετοιμότητας, κρατήστε πατημένο το πλήκτρο σύνδεσης [1-2] στην κινητή συσκευή αναρρόφησης για 3 δευτερόλεπτα.

Η ένδειξη σύνδεσης [1-3] αναΒοσΒήνει γρήγορα.

Η κινητή συσκευή αναρρόφησης είναι για 60 δευτερόλεπτα σε ετοιμότητα σύνδεσης.

▶ Πατήστε το πλήκτρο MAN στο τηλεχειριστήριο.

Το τηλεχειριστήριο είναι μόνιμα αποθηκευμένο στην κινητή συσκευή αναρρόφησης.

Ενεργοποίση/απενεργοποίση

Αφού συνδεθεί το τηλεχειριστήριο με την κινητή συσκευή αναρρόφησης, μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί η κινητή συσκευή αναρρόφησης με το τηλεχειριστήριο.

▶ Για την ενεργοποίηση/απενεργοποίηση πατήστε το πλήκτρο MAN στο τηλεχειριστήριο.

Επαναφορά στο τηλεχειριστήριο

Με την επαναφορά διαγράφεται η σύνδεση από ένα τηλεχειριστήριο προς την κινητή συσκευή αναρρόφησης.

▶ Κρατήστε πατημένο το πλήκτρο σύνδεσης και το πλήκτρο MAN για 10 δευτερόλεπτα.
☑ H ένδειξη LED ανάβει σε ματζέντα, όταν ολοκληρωθεί η επαναφορά.

8 Puθμίσεις

8.1 Ρύθμιση της δύναμης αναρρόφησης

▶ Πατήστε τα πλήκτρα "συν" ή "πλην" [1-7] στη λειτουργία αναρρόφησης.

8.2 Μούφα αναρρόφησης

Η λειτουργία παράκαμψης της μούφας αναρρόφησης εμποδίζει την αναρρόφηση εργαλείων λείανσης και πελμάτων δαπέδου πάνω σε λείες επιφάνειες.

'Ανοιγμα

▶ Γυρίστε τον δακτύλιο ρύθμισης στη θέση "OPEN".

Κλείσιμο

▶ Γυρίστε τον δακτύλιο ρύθμισης στη θέση "CLOSE".

8.3 Ασφάλεια θερμοκρασίας (θερμικό)

Για την προστασία από την υπερθέρμανον απενεργοποιεί η ασφάλεια θερμοκρασίας (θερμικό) την κινητή συσκευή αναρρόφησης προτού φτάσει στη κρίσιμη θερμοκρασία. Το πιο κάτω LED της ένδειξης κατάστασης [1-6] ανάβει κόκκινο.

▶ Απενεργοποιήστε την κινητή συσκευή αναρ- ρόφησης και αφήστε την να κρυώσει.

ελληνικά

▶ Ενεργοποιήστε μετά από περίπου 5 λεπτά ξανά την κινητή συσκευή αναρρόφησης.

8.4 Σφίξιμο του φρένου [1Α]

▶ Σπκώστε ελαφρά την κινητή συσκευή αναρρόφησης στην μπροστινή πλευρά.
▶ Πιέστε το φρένο [1-19] προς τα κάτω μέχρι να ασφαλίσει.
▶ Για το λύσιμο, πατήστε το πλήκτρο [1-18].

8.5 SYS-Dock

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πτώσης

▶ Mn χρησιμοποιείτε την επιφάνεια εναπόθεσης της κινητής συσκευής αναρρόφησης ως επιφάνεια στήριξης.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού

▶ Προσέξτε κατά τη μεταφορά, να είναι κλειστό το κλείστρο T-LOC.

Πάνω στην επιφάνεια εναπόθεσης της θήκης του εύκαμπτου σωλήνα [1-10] με το κλείστρο T-LOC [1-12] μπορεί να στερεωθεί μια εργαλειο-θήκη.

9 Εργασία

9.1 Αναρρόφηση στεγνών υλικών

ΠΡΟΣΟΧΗ

Επιβλαβείς για την υγεία σκόνες

Τραυματισμός των αναπνευστικών οδών

Χρησιμοποιείτε πάντοτε σάκο φίλτρου ή σάκο αποκομιδής!

Κατά την αναρρόφηση σκονών, που ξεπερ- νούν την οριακή τιμή αναρροφάτε μόνο

μια πηγή σκόνης (ηλεκτρικό εργαλείο ή εργαλείο πεπιεσμένου αέρα).

Προσέξτε κατά την αναρρόφηση της δημιουργούμενης σκόνης από τα πλεκτρικά εργαλεία που λειτουργούν:

Όταν ο εξαερισμός ανακυκλώνεται στον χώρο, πρέπει να υπάρχει ένας επαρκής ρυθμός αλλαγής του αέρα L στον χώρο. Για την τήρηση των απαιτούμενων οριακών τιμών, επιτρέπεται η επιστρεφόμενη ογκομετρική ροή να ανέρχεται το πολύ στα 50% της ογκομετρικής ροής του καθαρού αέρα (όγκος χώρου V_R x Ρυθμός αλλαγής αέρα L_W ). Προσέχετε επιπλέον πάντοτε τις εθνικές διατάξεις.

Προσέξτε: Ένα υγρό κύριο φίλτρο στομώνει γρήγορα, όταν αναρροφούνται στεγνά υλικά. Γι' αυτόν το λόγο το κύριο φίλτρο πριν από την αναρρόφηση σκόνης πρέπει πρώτα να στεγνώνει ή να αντικαθίσταται από ένα στεγνό κύριο φίλτρο.

9.2 Αναρρόφηση υγρών υλικών/υγρών

ΠΡΟΣΟΧΗ! Αφαιρέστε τον σάκο φίλτρου ή τον σάκο αποκομιδής!

Χρησιμοποιήστε ειδικό φίλτρο υγρών (NF-CT COMP).

Σε περίπτωση επίτευξης του μέγιστου ύψους της στάθμης πλήρωσης διακόπτεται αυτόματα η αναρρόφηση.

Το κατώτερο LED [1-6] αναβοσβήνει κόκκινο.

• Απενεργοποιήστε την κινητή συσκευή αναρρόφησης [1-9].
  ▶ Ανοίξτε τα κλιπ [1-16] και αφαιρέστε το επάνω μέρος της συσκευής.
  ▶ Αδειάστε το δοχείο συγκέντρωσης των ρύπων [1-15].

Μετά την υγρή αναρρόφηση, αφήστε το φίλτρο υγρών να στεγνώσει!

Στεγνώστε την κινητή συσκευή αναρρόφησης και το δοχείο συγκέντρωσης των ρύπων πριν την αναρρόφηση ξηρών σκονών, καθώς και πριν την αποθήκευση.

ΠΡΟΣΟΧΗ

Επιβλαβείς για την υγεία σκόνες

Τραυματισμός των αναπνευστικών οδών

▶ Μετά την υγρή αναρρόφησης αφαιρέστε το φίλτρο υγρών και αντικαταστήστε το με ένα κύριο φίλτρο για ξηρά υλικά.

ΠΡΟΣΟΧΗ

Εξερχόμενος αφρός και υγρό

▶ Απενεργοποιήστε αμέσως τη συσκευή και αδειάστε το δοχείο.

9.3 Στόμιο εκκένωσης του αέρα εξαερισμού

ΠΡΟΣΟΧΗ

Επιβλαβείς για την υγεία σκόνες

Τραυματισμός των αναπνευστικών οδών

▶ Mnv avakateúετε τη σκόνη!

Το στόμιο εκκένωσης του αέρα εξαερισμού προσφέρει τη δυνατότητα, της εξαγωγής του αέρα εξαερισμού από ένα κτίριο μέσω του εύκαμπτου σωλήνα αναρρόφησης.

▶ Ανοίξτε το πλέγμα μπροστά από το στόμιο εκκένωσης του αέρα εξαερισμού [1-17].

▶ Περάστε τον εύκαμπο σωλήνα αναρρόφησης στο στόμιο εκκένωσης του αέρα εξαερισμού, Βλέπε εικόνα [5].

9.4 Καθαρισμός του κύριου φίλτρου - CT MINI / MIDI I

▶ Στον τρόπο λειτουργίας ετοιμότητας πατήστε το πλήκτρο MAN [1-8].
▶ Ρυθμίστε τη δύναμη αναρρόφησης στη μέγιστη τιμή [1-7].
▶ Κλείστε τον εύκαμπο σωλήνα αναρρόφησης με το χέρι και ταυτόχρονα πιέστε τον μοχλό καθαρισμού [1-13] τρεις φορές σύντομα προς τα κάτω.

9.5 Καθάρισμα του κύριου φίλτρου - CT MIDI I AC (AUTOCLEAN)

ΠΡΟΣΟΧΗ! Μόνο σε συνδυασμό με σάκο αποκομιδής / σάκο φίλτρου (αντίστοιχη κατηγορία σκόνης "L"). Όχι σε περίπτωση υγρής αναρρόφηση!

Ενεργοποίηση/απενεργοποίηση του αυτόματου καθαρισμού

▶ Στη λειτουργία ετοιμότητας πατήστε το πλήκτρο AC [1-4], για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία AUTOCLEAN.

① Με την εφαρμογή Festool App* μπορεί να διαμορφωθεί η λειτουργία AC.

Χειροκίνητος καθαρισμός

▶ Στη λειτουργία αναρρόφησης πατήστε το πλήκτρο AC [1-4].

Χειροκίνητος πλήρης καθαρισμός

▶ Στη λειτουργία αναρρόφησης κλείστε για 3 δευτερόλεπτα με την παλάμη του χεριού το ακροφύσιο ή το άνοιγμα του σωλήνα αναρρόφησης.
▶ Κρατήστε το πλήκτρο ΑС [1-4] 3 δευτερό- λεπτα πατημένο.
Μην καθαρίζετε το κύριο φίλτρο υπερβολικά συχνά σε σύντομο χρονικό διάστημα!

Εντός 1 λεπτού το πολύ:

1 χειροκίνητος προκαθαρισμός
3 χειροκίνητοι προκαθαρισμοί
* Δε διατίθεται για κάθε χώρα.

9.6 Μετά την εργασία

ΠΡΟΣΟΧΗ! Φυλάγετε αυτή τη συσκευή μόνο σε εσωτερικούς χώρους.

- Απενεργοποιήστε την κινητή συσκευή αναρ- ρόφησης και τραβήξτε το φις από την πρίζα του ρεύματος.

▶ Τυλίξτε το καλώδιο σύνδεσης στο πλεκτρικό δίκτυο στο στήριγμα του καλωδίου, Βλέπε εικόνα [3].
▶ Αδειάστε το δοχείο συγκέντρωσης των ρύπων.
▶ Τοποθετήστε τον εύκαμπο σωλήνα αναρρόφησης στην κλειδωνόμενη θήκη εύκαμπου σωλήνα, Βλέπε εικόνα [6].
▶ Καθαρίστε την κινητή συσκευή αναρρόφησης εσωτερικά και εξωτερικά με αναρρόφηση και σκούπισμα.
▶ Φυλάξτε την κινητή συσκευή αναρρόφησης σε ένα στεγνό χώρο, προστατευμένη από αναρμόδια χρήση.

To καπάκι της θήκης εύκαμπτου σωλήνα [1-10] χρησιμεύει επίσης ως επιφάνεια εναπόθεσης εργαλείων.

10 Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, πλεκτροπληξία

▶ Πριν από κάθε εργασία συντήρησης και φροντίδας τραβάτε πάντοτε το φις από την πρίζα!
- Όλες οι εργασίες συντήρησης και επισκευής, που απαιτούν το άνοιγμα του περιβλήματος, επιτρέπεται να πραγματοποιούνται μόνο από ένα εξουσιοδοτημένο συνεργείο σέρβις πελατών.

Το σέρβις πελατών και οι επισκευές επιτρέ- πεται να εκτελούνται μόνο από τον κατασκευαστή ή τα εξουσιοδοτημένα συνεργεία σέρβις. Χρησι- μοποιείτε μόνο γνήσια ανταλλακτικά Festool.

Περισσότερες πληροφορίες: www.festool.com/service

Οι κατεστραμμένες διατάξεις προστασίας και τα χαλασμένα μέρη πρέπει να διορθώνονται σωστά ή να αντικαθιστούνται από ένα αναγνωρισμένο ειδικό συνεργείο, εφόσον δεν αναφέρεται κάτι άλλο στις οδηγίες χειρισμού.

Προσέξτε τις ακόλουθες υποδείξεις:

• Το ελάχιστο μία φορά το χρόνο πρέπει να γίνεται από τον κατασκευαστή ή από ένα ενημερωμένο άτομο ένας σχετικός με τη σκόνη έλεγχος (π.χ. για ζημιά του φίλτρου, στεγανότητα της συσκευής και λειτουργία των διατάξεων ελέγχου).
• 'Οτι δεν καθαρίζεται, πρέπει να αποσυρθεί. Για αυτό χρησιμοποιείτε στεγανούς σάκους. Προσέξτε τις έγκυρες προϋποθέσεις απόσυρσης!

– Για τη συντήρηση μέσω του χρήστη πρέπει η συσκευή να αποσυναρμολογηθεί, να καθα- ριστεί και να συντηρηθεί, εφόσον είναι δυνατόν, χωρίς να προκληθεί έτσι ένας κίνδυνος για το προσωπικό συντήρησης ή για άλλα άτομα. Τα κατάλληλα προφυλακτικά μέτρα περιλαμβάνουν απολύμανον πριν την αποσυναρμολόγηση, φροντίδα για τοπικό φιλτραρισμένο αναγκαστικό εξαερισμό, εκεί που αποσυναρμολογείται η συσκευή, καθα- ρισμό της περιοχής συντήρησης και κατάλ- ληλος προσωπικός εξοπλισμός προστασίας.

10.1 Αλλαγή σάκου φίλτρου (SC-FIS-CT MINI/MIDI-2/5/CT15)

Τοποθέτηση του σάκου φίλτρου [7]

▶ Ανοίξτε τα κλιπ [1-16] και αφαιρέστε το επάνω μέρος της συσκευής.
▶ Τοποθετήστε έναν νέο σάκο φίλτρου (SC-FIS-CT MINI/MIDI-2/5/CT15) στο δοχείο συγκέντρωσης των ρύπων και τοποθετήστε τη φλάντza και στις δύο πλευρές.
▶ Τοποθετήστε το επάνω μέρος της συσκευής και κλείστε τα κλιπ.

Αφαίρεση του σάκου φίλτρου [8]

▶ Ανοίξτε τα κλιπ [1-16] και αφαιρέστε το επάνω μέρος της συσκευής.
▶ Τραβήξτε την ωτίδα στον σάκο φίλτρου, μέχρι το άνοιγμα του σάκου του φίλτρου να είναι εντελώς κλειστό.
▶ Λστε τη φλάντζα από το στήριγμα.
☑ Οθάκος φίλτρου είναι τώρα ασφαλής κλεισμένος και μπορεί να αφαιρεθεί.
▶ Τοποθετήστε το επάνω μέρος της συσκευής και κλείστε τα κλιπ.

10.2 Αλλαγή του σάκου αποκομιδής - Μόνο παραλλαγές με AUTOCLEAN (ENS- CT MIDI AC/5)

Τοποθέτηση του σάκου αποκομιδής [9]

▶ +1 Ανούστε τα κλιπ [1-16] και αφαι- ρέστε το επάνω μέρος της συσκευής.
▶ Τοθετήστε έναν νέο σάκο αποκομιδής (ENS-CT MIDI AC/5) στο δοχείο συγκέντρωσης των ρύπων και τοποθετήστε τον κατά μήκος των γραμμών μαρκαρίσματος πάνω από το περιθώριο του δοχείου.

Σημαντικό:

• Προσέξτε, ώστε τα μαρκαρίσματα του σάκου αποκομιδής να είναι σωστά τοποθετημένα στο δοχείο.
• Προσέξτε, ώστε οι μεμβράνες εξαερισμού [9-1] να Βρίσκονται στο πίσω

μέρος του δοχείο συγκέντρωσης των ρύπων.

▶ Τοποθετήστε ξανά το επάνω μέρος της συσκευή.
▶ Δλώστε το μέρος του σάκου αποκομιδής που προεξέχει στην περιοχή των κλιπ και τοποθετήστε το στο άνοιγμα πάνω από τα κλιπ.
▶ Κλείστε τα κλιπ.

Αφαίρεση του σάκου αποκομιδής [10]

▶ +1 Ανούτε τα κλιπ [1-16] και αφαι- ρέστε το επάνω μέρος της συσκευής.
▶ Κείστε το σάκο αποκομιδής με το δέσιμο καλωδίων [10-1].
Αφαιρέστε τον σάκο αποκομιδής και αποσύρτε τον σύμφωνα με τις νομικές διατάξεις.
▶ Καθαρίστε το δοχείο συγκέντρωσης των ρύπων [1-15].

10.3 Αλλαγή του κύριου φίλτρου [11]

▶ ΤραΒήξτε έξω το μεταχειρισμένο κύριο φίλτρο [1-14].
- Αποσύρετε το μεταχειρισμένο κύριο φίλτρο σύμφωνα με τις νομικές διατάξεις.
▶ Τοποθετήστε ένα νέο κύριο φίλτρο (ΗF-CT COMP).

① Τους αριθμούς παραγγελίας για εξαρτήματα, φίλτρα και αναλώσιμα υλικά θα τους βρείτε στον κατάλογο της Festool ή στο διαδίκτυο στη διεύθυνση "www.festool.com".

ΕΙΔΟΠΟΙΗΣΗ

Ζημιά του κινητήρα

▶ Mnv αναρροφάτε ποτέ χωρίς τοποθετημένο ή με χαλασμένο κύριο φίλτρο, επειδή αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα.

10.4 Καθαρισμός των αισθητήρων στάθμης πλήρωσης [12]

Μετά την αναρρόφηση υγρών καθαρίζετε τακτικά τους αισθητήρες στάθμης πλήρωσης.

▶ Απενεργοποιήστε την κινητή συσκευή αναρ- ρόφησης [1-9].
▶ Ανοίξτε τα κλιπ [1-16] και αφαιρέστε το επάνω μέρος της συσκευής.
▶ Γυρίστε το επάνω μέρος της συσκευής [12-1] και τοποθετήστε το ανάποδα.
▶ Καθαρίστε τους αισθητήρες στάθμης πλήρωση [12-2] με ένα μαλακό πανί και ελέγξτε τους για τυχόν ζημιές.

11 Μεταφορά

Προσέξτε τις ακόλουθες υποδείξεις:

• Πριν τη μεταφορά κλείνετε πάντοτε το κλείστρο T-LOC [1-12]στην κινητή συσκευή αναρρόφησης.
• Μεταφέρετε τη συσκευή μόνο από τη χειρολαΒή [1-11].
• Κατά τη μεταφορά σε οχήματα, ασφαλίζετε την κινητή συσκευή αναρρόφησης σύμφωνα με τις εκάστοτε ισχύουσες οδηγίες έναντι ολίσθησης και ανατροπής.

12 ΠεριΒάλλον

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα! Παραδώστε τα εργαλεία, τα εξαρτήματα και τις συσκευασίες σε μια φιλική προς το περιβάλλον ανακύκλωση. Προσέξτε τους ισχύοντες εθνικούς κανονισμούς. Σύμφωνα με την Ευρωπαϊκή Οδηγία περί παλιών ηλεκτρικών και ηλεκτρονικών συσκευών και την εφαρμογή της στο εθνικό δίκαιο πρέπει οι μεταχειρισμένες ηλεκτρικές συσκευές να συλλέγονται ξεχωριστά και να προωθούνται σε μια φιλική προς το περιβάλλον ανακύκλωση.

Πληροφορίες για τα σημεία συλλογής μπορείτε να δείτε κάτω από www.festool.com/environment.

Πληροφορίες για κρίσιμα υλικά:

www.festool.com/reach

13 Γενικές υποδείξεις

13.1 Υποδείξεις άδειας χρήσης

Υποδείξεις άδειας χρήσης για ενδεχομένως άδειες χρήσης ανοιχτού κώδικα που χρησιμοποιούνται στο προϊόν μπορείτε να Βρείτε στην εφαρμογή Festool App* κάτω από Πληροφορίες > Άδειες χρήσης ανοιχτού κώδικα για εργαλεία.

* Δε διατίθεται για κάθε χώρα.

13.2 Bluetooth®

To λεκτικό σήμα Bluetooth® και τα λογότυπα είναι καταχωρημένες μάρκες της Bluetooth SIG, Inc. και χρησιμοποιούνται από την TTS Tooltechnic Systems AG & Co. KG και εκ τούτου από την Festool υπό άδεια.

13.3 Πληροφορίες σχετικά με την προστασία των προσωπικών δεδομένων

Το εργαλείο περιέχει ένα τσιπ για την αυτόματη αποθήκευση δεδομένων του εργαλείου και δεδομένων λειτουργίας. Τα αποθηκευμένα δεδομένα δεν περιλαμβάνουν απευθείας προσωπικές αναφορές.

Τα δεδομένα μπορούν να διαβαστούν χωρίς επαφή με ειδικές συσκευές και χρησιμοποιούνται από τη Festool αποκλειστικά για τη διάγνωση σφαλμάτων, τη διεκπεραίωση των επισκευών και της εγγύπσης καθώς και για τη Βελτίωση της ποιότητας ή την περαιτέρω εξέλιξη του εργαλείου. Οποιαδήποτε περαιτέρω χρήση των δεδομένων - χωρίς την κατηγορηματική συγκατάθεση του πελάτη - δεν πραγματοποιείται.

Kazalo

1 Sigurnosne napomene.... 220
2 Simboli....222
3 Elementi uredaja....222
4 Tehnički podaci....222
5 Namjensko korištenje....223
6 Puštanje u rad.... 223

7 Povezivanje s uredajima....224
8 Postavke.... 225
9 Rad....225
10 Održavanje i čišćenje....226
11 Transport....228
12 Okoliš....228
13 Opće napomene....228

1 Sigurnosne napomene
