ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CT 25 E FESTOOL

el: Δήλωση συμμόρφωσης ΕΕ. Δηλώνουμε με αποκλειστική μας ευθύνη, ότι αυτό το προϊόν συμμορφώνεται με όλες τις σχετικές απαιτήσεις των ακόλουθων οδηγιών της ΕΕ και ότι έχουν χρησιμοποιηθεί τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:

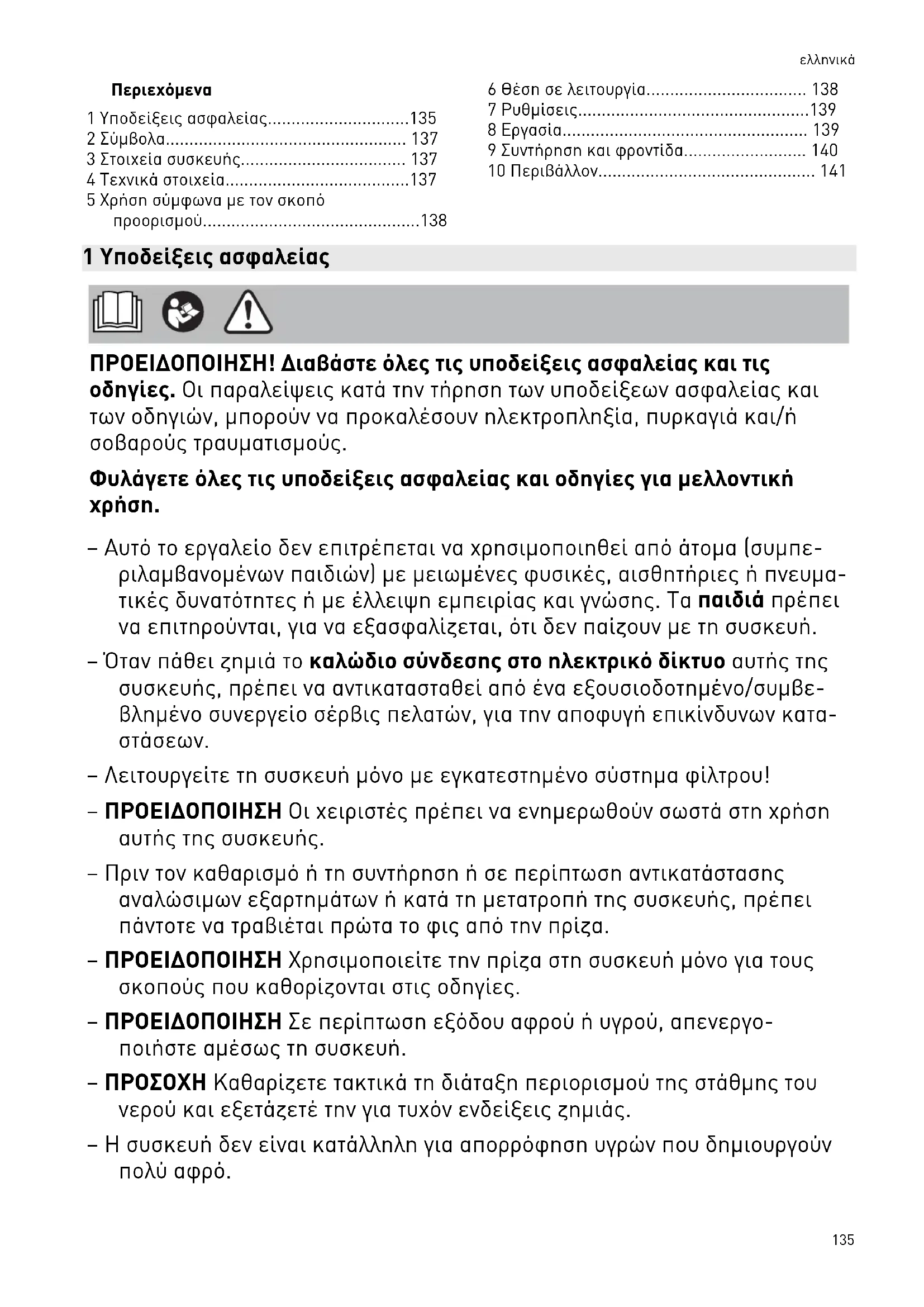

1 Υποδείξεις ασφαλείας......135
2 Σύμβολα.... 137
3 Στοιχεία συσκευής.... 137
4 Τεχνικά στοιχεία....137
5 Χρήση σύμφωνα με τον σκοπό προορισμού....138

6 θέση σε λειτουργία...... 138
7 Puθμίσεις....139
8 Εργασία.... 139
9 Συντήρηση και φροντίδα.... 140
10 Περιβάλλον.... 141

1 Υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Οι παραλείψεις κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών, μπορούν να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και οδηγίες για μελλοντική χρήση.

– Αυτό το εργαλείο δεν επιτρέπεται να χρησιμοποιηθεί από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες φυσικές, αισθητήριες ή πνευματικές δυνατότητες ή με έλλειψη εμπειρίας και γνώσης. Τα παιδιά πρέπει να επιτηρούνται, για να εξασφαλίζεται, ότι δεν παίζουν με τη συσκευή.
- Όταν πάθει ζημιά το καλώδιο σύνδεσης στο πλεκτρικό δίκτυο αυτής της συσκευής, πρέπει να αντικατασταθεί από ένα εξουσιοδοτημένο/συμβε-Βλημένο συνεργείο σέρβις πελατών, για την αποφυγή επικίνδυνων καταστάσεων.
– Λειτουργείτε τη συσκευή μόνο με εγκατεστημένο σύστημα φίλτρου!
- ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι χειριστές πρέπει να ενημερωθούν σωστά στη χρήση αυτής της συσκευής.
- Πριν τον καθαρισμό ή τη συντήρηση ή σε περίπτωση αντικατάστασης αναλώσιμων εξαρτημάτων ή κατά τη μετατροπή της συσκευής, πρέπευ πάντοτε να τραβιέται πρώτα το φις από την πρίζα.
- ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιείτε την πρίza στη συσκευή μόνο για τους σκοπούς που καθορίζονται στις οδηγίες.
- ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σε περίπτωση εξόδου αφρού ή υγρού, απενεργοποιήστε αμέσως τη συσκευή.
- ΠΡΟΣΟΧΗ Καθαρίζετε τακτικά τη διάταξη περιορισμού της στάθμης του νερού και εξετάζετέ την για τυχόν ενδείξεις ζημιάς.
- Η συσκευή δεν είναι κατάλληλη για απορρόφηση υγρών που δημιουργούν πολύ αφρό.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτή η συσκευή δεν είναι κατάλληλη για την παραλαβή επιβλαβούς στην υγεία σκόνης.
• ΠΡΟΣΟΧΗ Αυτή η συσκευή προορίζεται μόνο για χρήση σε εσωτερικούς χώρους.
• ΠΡΟΣΟΧΗ Αυτή η συσκευή επιτρέπεται να φυλάγεται μόνο σε εσωτερικούς χώρους.

• Κίνδυνος έκρηξης και πυρκαγιάς! Μην αναρροφάτε:

• Σπινθήρες, πυρακτωμένα μέρη ή καυτές σκόνες,

• εὐφλεκτα ἡ εκρηκτικά υλικά (π.χ. μαγνήσιο, αλουμίνιο, Βενζίνη, αραιωτικά),
• διαβρωτικά υλικά (π.χ. οξέα, βάσεις, διαλύτες),

• χημικά αντιδρώντα υλικά, που οδηγούν στη δημιουργία θερμότητας, οξέων/Βάσεων, αερίων κτλ. (π.χ. αντιδρώντα υλικά 2Κ, αλουμίνιο και νερό).

• Προσέχετε τις εθνικές διατάξεις ασφαλείας καθώς και τα στοιχεία του κατασκευαστή των υλικών!
  – Χρησιμοποιείτε τη συσκευή μόνο με κατάλληλο εξοπλισμό προστασίας!
  – Λειτουργείτε τη συσκευή σε στεγνό περιβάλλον, μόνο εφόσον μετά τον οπτικό έλεγχο είναι η άψογη!

• Ελέγχετε τακτικά το φις, την πρίζα, το καλώδιο και το φίλτρο, για την αποφυγή ενός κινδύνου. Αναθέστε την αντικατάστασή των χαλασμένων πλεκτρικών εξαρτημάτων αποκλειστικά σε ένα εξουσιοδοτημένο συνεργείο σέρβις πελατών.
• Μεταφέρετε τη συσκευή μόνο από την προβλεπόμενη γι' αυτό τον σκοπό χειρολαΒή.
• Μη σπκώνετε και μη μεταφέρετε τη συσκευή χρησιμοποιώντας άγκιστρο γερανού ή ανυψωτική συσκευή.
• Η κινητή συσκευή αναρρόφησης δεν επιτρέπεται να μεταφέρεται από τη στερέωση του εύκαμπτου σωλήνα αναρρόφησης [1-3]!
• Εναποθέστε το εργαλείο μόνο πάνω σε μια επίπεδη επιφάνεια και ασφαλίστε το έναντι κύλισης.
  – Αυτή η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί από άτομα, που μπορούν να αντιδράσουν ευαίσθητα σε πλεκτροπληξία (π.χ. άτομα με Βηματοδότη), επειδή μια στατική φόρτιση της συσκευής δεν μπορεί να αποκλειστεί.
  – Χρησιμοποιείτε μόνο τον γνήσιο εύκαμπτο σωλήνα αναρρόφησης Festool.

- Λάβετε υπόψη σας το εργασιακό περιβάλλον και προσέξτε κατά τη μεταφορά ή κατά την εργασία με το εργαλείο τον εαυτό σας και τους άλλους.

'Ετσι αποφεύγετε π.χ. τον κίνδυνο να σκοντάψετε στον εύκαμπτο σωλήνα αναρρόφησης ή στο πλεκτρικό καλώδιο.

- Κρατάτε τις μεμβράνες συσκευσίας μακριά από τα παιδιά.

Υπάρχει κίνδυνος ασφυξίας.

2 ΣύμΒολα

Προειδοποίηση από γενικό κίνδυνο

Προειδοποίηση για πλεκτροπληξία

Διαβάστε τις υποδείξεις ασφαλείας στις οδηγίες λειτουργίας!

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα.

Τραβήξτε το φις από την πρίζα

Φοράτε προστασία αναπνοής (μάσκα προσώπου).

Απαγορεύεται η άνοδος

Συμβουλή, υπόδειξη

Σήμανση συμμόρφωσης CE (EK)

Οδηγίες ενεργειών

3 Στοιχεία συσκευής

[1-1]	Πρίζα συσκευής
[1-2]	Θήκη καλωδίου και εξαρτημάτων
[1-3]	Στερέωση του εύκαμπτου σωλήνα αναρρόφησης
[1-4]	Χειρολαβή
[1-5]	Κλείδωμα
[1-6]	Συρτάρι φίλτρων
[1-7]	Κλιπ
[1-8]	Άνοιγμα ξεφυσήματος
[1-9]	Δοχείο συγκέντρωσης των ρύπων
[1-10]	Διακόπτης ενεργοποίησης/απενεργοποίησης
[1-11]	Πλήκτρο MAN
[1-12]	Ρύθμιση της αναρροφητικής ικανότητας

Οι αναφερόμενες εικόνες Βρίσκονται στην αρχή των οδηγιών λειτουργίας.

4 Τεχνικά στοιχεία

Κινητές συσκευές αναρρόφησης CT 15		CT 25
Απορροφούμενη ισχύς 350 - 1.200 W
Μέγιστη συνδεδεμένη ισχύς στην πρίζα της συσκευής	EE	2 400 W
	CH, DK	1 100 W
	GB	1 800 W
	KR	2 300 W
Μέγιστη ογκομετρική ροή (αέρας), απορροφητήρας/στρόβιλος 130 m^3/h / 222 m^3/h
Μέγιστη υποπίεση, στρόβιλος 24.000 Pa
Εύκαμπτος σωλήνας αναρρόφησης D 27/32 mm x 3,5 m-RAS/CT
Μήκος του καλωδίου σύνδεσης στο ηλεκτρικό δίκτυο 5,5 m
Κινητές συσκευές αναρρόφησης CT 15
	CT 25
Στάθμη πχητικής πίεσης σύμφωνα με το πρότυπο EN 60335-2-69 / Ανασφάλεια K	72 dB(A)/ 3 dB
Τιμή κραδασμών χεριού-Βραχίονα σύμφωνα με το πρότυπο EN 60335-2-69 / Ανασφάλεια K	< 2,5 m/s2/ 1,5 m/s2
Βαθμός προστασίας IP X4
Περιεχόμενο δοχείου CT 15 15 λίτρα
	CT 25 25 λίτρα
Διάσταση ΜxΠxY CT 15 470x320x430 mm
	CT 25 470x320x510 mm
Βάρος CT 15 10,5 kg
	CT 25 11,3 kg

5 Χρήση σύμφωνα με τον σκοπό προορισμού

Κινητή συσκευή αναρρόφησης κατάλληλη για

• απορρόφηση και αναρρόφηση σκόνης, η οποία δεν είναι επιβλαβής στην υγεία, ρύπανση, άμμο, γρέξια,
• απορρόφηση νερού,
• αυξημένη καταπόνηση σε περίπτωση επαγ- γελματικής χρήσης, σύμφωνα με το πρότυπο IEC/EN 60335-2-69.

Η κινητή συσκευή αναρρόφησης είναι κατάλληλη μόνο για χρήση σε εσωτερικούς χώρους.

Σε περίπτωση μη ενδεδειγμένης χρήσης ευθύνεται ο χρήστης.

6 θέση σε λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανεπίτρεπτη τάση ή συχνότητα!

Κινδυνος ατυχήματος

▶ Προσέξτε τα στοιχεία στην πινακίδα τύπου.
▶ Προσέξτε τις ιδιαιτερότητες της εκάστοτε χώρας.

6.1 Θέση σε λειτουργία για πρώτη φορά

▶ Τοποθετήστε τον σάκο φίλτρου [2].
▶ Συνδέστε τον εύκαμπο σωλήνα αναρρόφησης [3].

6.2 Σύνδεση κινητής συσκευής αναρρόφησης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από ανεξέλεγκτο ξεκίνημα των εργαλείων

▶ Πριν την ενεργοποίηση προσέξτε, το συνδε- δεμένο εργαλείο να είναι απενεργοποιημένο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από πλεκτρικό ρεύμα

▶ Συνδέστε το φις σε μια γειωμένη πρίζα.
▶ Mnv πιάνετε στην πρίζα της κινητής συσκευής αναρρόφησης.

① Όταν η κινητή συσκευή αναρρόφησης είναι συνδεδεμένη με την πρίζα του ρεύματος, Βρίσκεται η πρίζα της κινητής συσκευής αναρρόφησης συνεχώς υπό τάση.

Σύνδεση της κινητής συσκευής αναρρόφησης με την πρίζα

Η κινητή συσκευή αναρρόφησης είναι απενεργοποιημένη.

▶ Συνδέστε το καλώδιο σύνδεσης στο ρεύμα με την πρίza. Η πρίza της συσκευής [1-1] Βρίσκεται υπό τάση.

Θέσιμο της κινητής συσκευής αναρρόφησης στον τρόπο λειτουργίας ετοιμότητας

▶ Πατήστε τον διακόπτη ενεργο- ποίησης/απενεργοποίησης [1-10]. Η πρίζα της συσκευής [1-1] Βρίσκεται υπό τάση.

① Η πράσινη φωτοδίοδος (LED) [1-12] δείχνει τον τρόπο λειτουργίας ετοιμότητας.

Αυτόματο ξεκίνημα της κινητής συσκευής αναρρόφησης

Η κινητή συσκευή αναρρόφησης είναι στον τρόπο λειτουργίας ετοιμότητας.

▶ Για να ξεκινήσετε αυτόματα την κινητή συσκευή αναρρόφησης: Ενεργοποιήστε το συνδεδεμένο εργαλείο.

Χειροκίνητο ξεκίνημα της κινητής συσκευής αναρρόφησης

Η κινητή συσκευή αναρρόφησης είναι στον τρόπο λειτουργίας ετοιμότητας.

▶ Πατήστε το πλήκτρο MAN [1-11].

Σε περίπτωση που δε χρησιμοποιείται καθώς και πριν από εργασίες συντήρησης

και καθαρισμού, τραβάτε το φις της κινητής συσκευής αναρρόφησης από την πρίζα.

6.3 Σύνδεση του πλεκτρικού εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

▶ Προσέξτε τη μέγιστη συνδεδεμένη ισχύ στην πρίζα της συσκευής (Βλέπε στο κεφάλαιο "Τεχνικά στοιχεία").
▶ Απενεργοποιήστε το πλεκτρικό εργαλείο.

Σύνδεση πλεκτρικού εργαλείου δικτύου με την κινητή συσκευή αναρρόφησης

▶ Συνδέστε το πλεκτρικό εργαλείο στην πρίζα της συσκευής [1-1].
To πλεκτρικό εργαλείο συνδέεται μέσω καλωδίου σύνδεσης στο ρεύμα με την κινητή συσκευή αναρρόφησης.

7 Puθμίσεις

7.1 Ρύθμιση της δύναμης αναρρόφησης

▶ Πατήστε τα πλήκτρα "συν" ή "πλην" [1-12] στη λειτουργία αναρρόφησης.

7.2 Μούφα αναρρόφησης

Η λειτουργία παράκαμψης της μούφας αναρρόφησης εμποδίζει την αναρρόφηση εργαλείων λείανσης και πελμάτων δαπέδου πάνω σε λείες επιφάνειες.

'Ανοιγμα

▶ Γυρίστε τον δακτύλιο ρύθμισης στη θέση "OPEN".

Κλείσιμο

▶ Γυρίστε τον δακτύλιο ρύθμισης στη θέση "CLOSE".

7.3 Ασφάλεια θερμοκρασίας (θερμικό)

Για την προστασία από την υπερθέρμανση απενεργοποιεί η ασφάλεια θερμοκρασίας (θερμικό) την κινητή συσκευή αναρρόφησης προτού φτάσει στη κρίσιμη θερμοκρασία. Το πιο κάτω LED [1-12] δείχνει μια ΒλάΒη.

To LED ανάβει κόκκινο Υπερθέρμανση

▶ Απενεργοποιήστε την κινητή συσκευή αναρ- ρόφησης και αφήστε την να κρυώσει.
▶ Ενεργοποιήστε μετά από περίπου 5 λεπτά ξανά την κινητή συσκευή αναρρόφησης.

8 Εργασία

8.1 Αναρρόφηση στεγνών υλικών

Αναρρόφηση στεγνών υλικών

Χρησιμοποιείτε πάντοτε σάκο φίλτρου.

8.2 Αναρρόφηση υγρών υλικών/υγρών

Απομακρύνετε το σάκο φίλτρου!

Χρησιμοποιήστε ειδικό φίλτρο υγρών.

Σε περίπτωση επίτευξης του μέγιστου ύψους της στάθμης πλήρωσης διακόπτεται αυτόματα η αναρρόφηση.

Το πιο κάτω LED [1-12] ανάβει κόκκινο.

▶ Απενεργοποιήστε την κινητή συσκευή αναρ- ρόφησης [1-10].
▶ Ανοίξτε τα κλιπ [1-7] και αφαιρέστε το επάνω μέρος της συσκευής.
▶ Αδειάστε το δοχείο συγκέντρωσης των ρύπων [1-9].

Μετά την υγρή αναρρόφηση, αφήστε το φίλτρο υγρών να στεγνώσει!

Στεγνώστε την κινητή συσκευή αναρρόφησης και το δοχείο συγκέντρωσης των ρύπων πριν την αναρρόφηση ξηρών σκονών καθώς και πριν την αποθήκευση.

ΠΡΟΣΟΧΗ

Επιβλαβείς για την υγεία σκόνες

Τραυματισμός των αναπνευστικών οδών

Μετά τη λειτουργία υγρής αναρρόφησης αφαιρέστε το φίλτρο υγρών και αντικαταστήστε το με το κύριο φίλτρο για ξηρά υλικά.

ΠΡΟΣΟΧΗ

Εξερχόμενος αφρός και υγρό

▶ Απενεργοποιήστε αμέσως τη συσκευή και αδειάστε την.

8.3 Στόμιο εκκένωσης αέρα εξαερισμού

ΠΡΟΣΟΧΗ

Επιβλαβείς για την υγεία σκόνες Τραυματισμός των αναπνευστικών οδών

▶ Mnv ξεφυσάτε σκόνες!

Το στόμιο εκκένωσης του αέρα εξαερισμού προσφέρει τη δυνατότητα, της εξαγωγής του αέρα εξαερισμού από ένα κτίριο μέσω του εύκαμπτου σωλήνα αναρρόφησης.

▶ Ανοίξτε το πλέγμα πριν το άνοιγμα ξεφυσήματος [1-8].
▶ Σπρώξτε τον εύκαμπο σωλήνα αναρρόφησης στο άνοιγμα ξεφυσήματος [1-8].

8.4 Αλλαγή χωρίς σκόνη του σάκου φίλτρου

▶ Ανοίξτε τα κλιπ και αφαιρέστε το επάνω μέρος της συσκευής [2].
▶ ΤραΒήξτε το έλασμα στον σάκο φίλτρου μέχρι το άνοιγμα του σάκου φίλτρου να είναι εντελώς κλειστό.
Ο σάκος φίλτρου είναι τώρα ασφαλής κλεισμένος και μπορεί να αφαιρεθεί.
▶ Τοποθετήστε το επάνω μέρος της συσκευής και κλείστε τα κλιπ.

8.5 Αλλαγή του στοιχείου φίλτρου [6]

▶ ΤραΒήξτε έξω το μεταχειρισμένο συρτάρι φίλτρων [1-6].
▶ Αποσύρετε το μεταχειρισμένο συρτάρι φίλτρων σύμφωνα με τις νομικές διατάξεις.
▶ Σπρώξτε μέσα το νέο συρτάρι φίλτρων [1-6].

① Τους αριθμούς παραγγελίας για εξαρτήματα, φίλτρα και αναλώσιμα υλικά θα τους βρείτε στον κατάλογο της Festool ή στο διαδίκτυο στη διεύθυνση "www.festool.com".

- Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα και αναλώσιμα υλικά. Μόνο τα δοκιμασμένα και εγκεκριμένα από τη Festool εξαρτήματα είναι ασφαλή και άριστα εναρμονισμένα με το εργαλείο και την εργασία.

ΕΙΔΟΠΟΙΗΣΗ

Ζημιά του κινητήρα

▶ Mnv αναρροφάτε ποτέ χωρίς τοποθετημένο ή με χαλασμένο κύριο φίλτρο, επειδή αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα.

8.6 Μετά την εργασία

▶ Απενεργοποιήστε την κινητή συσκευή αναρ- ρόφησης και τραβήξτε το φις από την πρίζα.
▶ Αδειάστε το δοχείο συγκέντρωσης των ρύπων.
▶ Καθαρίστε την κινητή συσκευή αναρρόφησης εσωτερικά και εξωτερικά με αναρρόφηση και σκούπισμα.
▶ Τυλίξτε το καλώδιο σύνδεσης στο πλεκτρικό δίκτυο.
▶ Τοποθετήστε το καλώδιο σύνδεσης στο πλεκτρικό δίκτυο [4-1] στην κλειδωνόμενη θήκη. Περάστε για αυτό το καλώδιο σύνδεσης στο ρεύμα μέσα από το άνοιγμα [4-2].
- Αποσυνδέστε τον εύκαμπτο σωλήνα αναρρόφησης [5-1] και σταθεροποιήστε τον μέσω της στερέωσης του εύκαμπτου σωλήνα αναρρόφησης [1-3] στην κινητή συσκευή αναρρόφησης.
▶ Καθαρίζετε τακτικά τους αισθητήρες στάθμης πλήρωση [7-1] και ελέγχετέ τους για τυχόν ζημιές.
▶ Φυλάξτε την κινητή συσκευή αναρρόφησης σε ένα στεγνό χώρο, προστατευμένη από αναρμόδια χρήση.
① Το καπάκι της θήκης χρησιμεύει επίσης ως επιφάνεια εναπόθεσης εργαλείων.

9 Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, πλεκτροπληξία

▶ Πριν από κάθε εργασία συντήρησης και φροντίδας τραΒάτε πάντοτε το φις από την πρίζα του ρεύματος!
- Όλες οι εργασίες συντήρησης και επισκευής, που απαιτούν το άνοιγμα του περιβλήματος του κινητήρα, επιτρέπεται να πραγματοποιούνται μόνο από ένα εξουσιοδοτημένο συνεργείο σέρβις πελατών.

Σέρβις πελατών και επισκευή

μόνο από τον κατασκευαστή ή τα εξουσιοδοτημένα συνεργεία σέρβις. Πλησιέστερη διεύθυνση κάτω από: www.festool.com/service

Χρησιμοποιείτε μόνο γνήσια ανταλ- λακτικά Festool! Αριθ. παραγγελίας κάτω από: www.festool.com/service

10 Περιβάλλον

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα! Παραδώστε τα εργαλεία, τα εξαρτήματα και τις συσκευασίες σε

μια φιλική προς το περιβάλλον ανακύκλωση.

Προσέξτε τους ισχύοντες εθνικούς κανονισμούς. Σύμφωνα με την Ευρωπαϊκή Οδηγία περί παλιών ηλεκτρικών και ηλεκτρονικών συσκευών και την εφαρμογή της στο εθνικό δίκαιο πρέπει οι μεταχειρισμένες ηλεκτρικές συσκευές να συλλέγονται ξεχωριστά και να προωθούνται σε μια φίλική προς το περιβάλλον ανακύκλωση.

Πληροφορίες για τα σημεία συλλογής μπορείτε να δείτε κάτω από www.festool.com/environment.

Πληροφορίες για κρίσιμα υλικά:

www.festool.com/reach
