NAUDOJIMO INSTRUKCIJA CT 25 E FESTOOL

It: ES atitikties deklaracija. Prisiimdami visą atsakomybę pareiškiame, kad šis gaminys tenkina visus svarbius toliau nurodytu ES direktyvų reikalavimus, ir kad jį projektuojant, buvo panaudotos toliau nurodytos normos arba normatyviniai dokumentai:

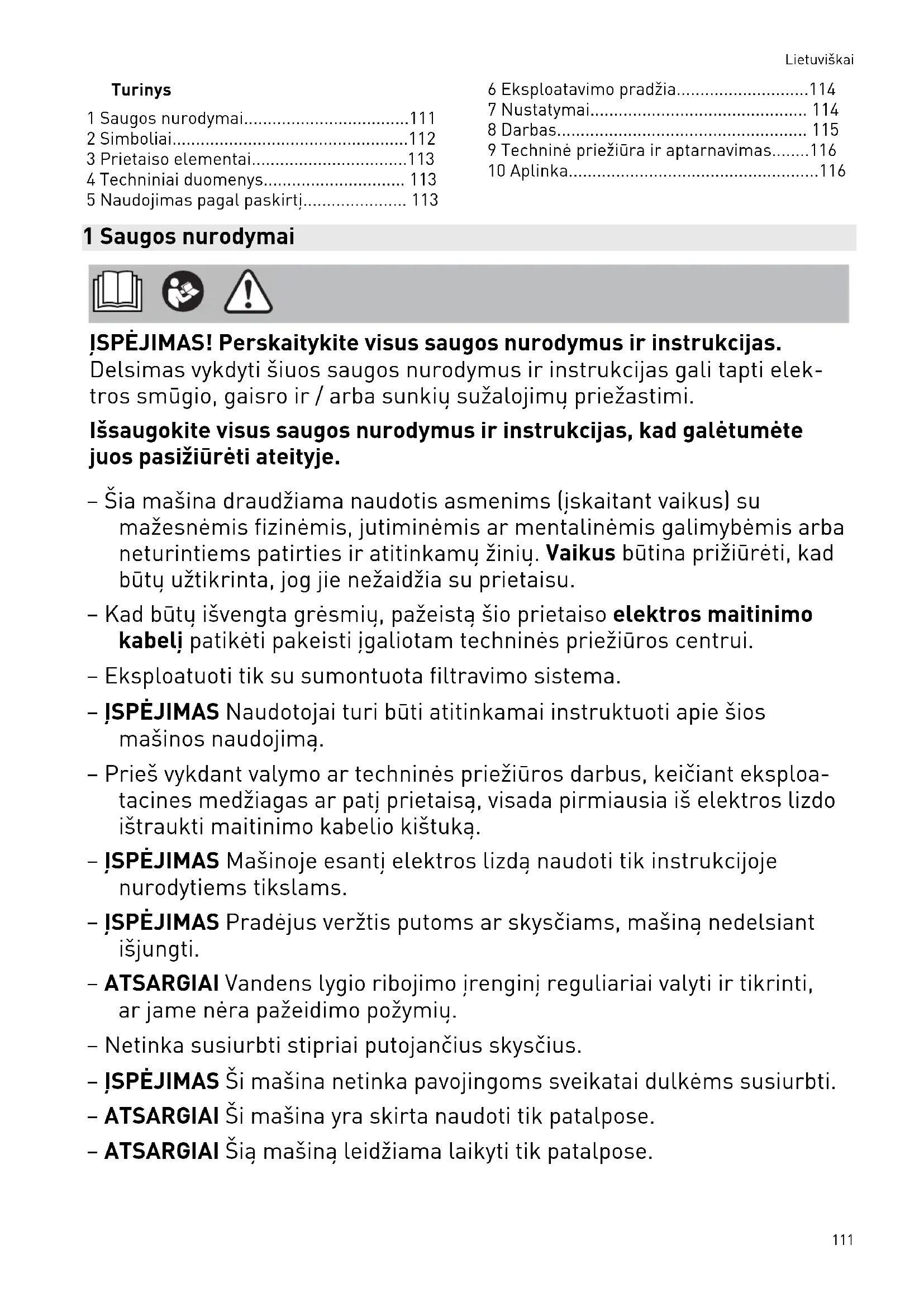

1 Saugos nurodymai....111
2 Simboliai....112
3 Prietaiso elementai....113
4 Techniniai duomenys.... 113
5 Naudojimas pagal paskirtj.... 113

6 Eksploatavimo pradžia....114
7 Nustatymai.... 114
8 Darbas.... 115
9 Techninė priežiūra ir aptarnavimas......116
10 Aplinka....116

1 Saugos nurodymai

JSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas.

Delsimas vykdyti šiuos saugos nurodymus ir instrukcijas gali tapti elektros smūgio, gaisro ir / arba sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte juos pasižiūrėti ateityje.

– Šia mašina draudžiama naudotis asmenims (įskaitant vaikus) su mažesnėmis fizinėmis, jutiminėmis ar mentalinėmis galimybėmis arba neturintiems patirties ir atitinkamų žinių. Vaikus būtina prižiūrėti, kad būtų užtikrinta, jog jie nežaidžia su prietaisu.
- Kad būtų išvengta grėsmių, pažeistą šio prietaiso elektros maitinimo kabelį patikėti pakeisti įgaliotam techninės priežiūros centrui.
- Eksploatuoti tik su sumontuota filtravimo sistema.
- ĮSPĖJIMAS Naudotojai turi būti atitinkamai instruktuoti apie šios mašinos naudojima.
- Prieš vykdant valymo ar techninės priežiūros darbus, keičiant eksploatacines medžiagas ar patį prietaisą, visada pirmiausia iš elektros lizdo ištraukti maitinimo kabelio kištuką.
- ĮSPĖJIMAS Mašinoje esanti elektros lizdą naudoti tik instrukcijoje nurodytiems tikslams.
- ĮSPĖJIMAS Pradėjus veržtis putoms ar skysčiams, mašiną nedelsiant išjungti.
- ATSARGIAI Vandens lygio ribojimo jrenginj reguliariai valyti ir tikrinti, ar jame nėra pažeidimo požymių.
- Netinka susiurbti stipriai putojančius skysčius.
- ISPÈJIMAS Ši mašina netinka pavojingoms sveikatai dulkėms susiurbti.
- ATSARGIAI Ši mašina yra skirta naudoti tik patalpose.
- ATSARGIAI Šią mašiną leidžiama laikyti tik patalpose.

– Sprogimo ir gaisro pavojus! Draudžiama siurbti:

• kibirkštis, smilkstančius produktus arba karštas dulkes;
  – degias arba sprogias medžiagas (pvz., magnio ar aliuminio dulkes, benziną, skiediklius);
• agresyvias medžiagas (pvz., rūgštis, šarmus, tirpiklius);
• chemiškai aktyvias medžiagas, kurioms veikiant išsiskiria šiluma, susidaro rūgštys / šarmai, dujos ir t. t. (pvz., aktyvias 2 komponentų medžiagas, aliuminį ir vandenį).

– Laikytis nacionalinių saugos instrukcijų ir medžiagų gamintojo nurodymų!

- Naudoti tik su atitinkamomis apsaugos priemonėmis!

– Dirbti tik kai prietaisas yra vizualiai nepriekaištingos būklės, sausoje aplinkoje, išklausius instruktaža!

- Kad būtų išvengta grėsmės, reguliariai tikrinti kištuką, elektros lizdą, kabelį ir filtrą. Pažeistus elektrinius komponentus keisti tik įgaliotame techninės priežiūros centre.

– Prietaisą neškite tik laikydami už rankenos.

- Nekelti ir netransportuoti krano kabliais ar kėlimo priemonėmis.

- Draudžiama mobilųjį dulkių siurblį nešti paėmus už siurbimo žarnos tvirtinimo elemento [1-3]!

- Prietaisą statyti tik ant lygaus pagrindo ir apsaugoti nuo riedėjimo.

- Šio prietaiso negalima naudoti asmenims, kurie gali jautriai reaguoti j elektros smūgj (pvz., asmenims su elektriniais širdies stimuliatoriais), nes prietaise yra galimi statiniai krūviai.

- Naudokite tik originalia Festool siurbimo žarna.

- Perveždami ar dirbdami su prietaisu, atsižvelkite j darbo aplinką, pasirūpinkite savimi bei kitais.

Tokiu būdu išvengsite, pavyzdžiui, pavjoaus užkliūti už įsiurbimo žarnos ar maitinimo laido.

- Pakuotės plėvelę saugokite toliau nuo vaikų.

Kyla pavojus uždusti.

2 Simboliai

Įspėjimas apie bendrojo pobūdžio pavojus

Įspėjimas apie elektros smūgio pavojų

Skaityti naudojimo instrukcija, saugos nurodymus!

Nemesti j buitinius šiukšlynus.

Maitinimo kabelio kištuką ištraukti iš elektros lizdo

Dirbant užsidėti respiratorių.

Ant prietaiso lipti draudžiama

Patarimas, nurodymas

CE atitikties ženklas

Darbinis nurodymas

3 Prietaiso elementai

[1-1] Irankių elektros lizdas

[1-2] Kabelio ir reikmenų dėklas

[1-3] Siurbimo žarnos tvirtinimo elementas

[1-4] Rankena

[1-5] Fiksatorius

[1-6] Filtro déklas

[1-7] Užrakto apkabos

[1-8] Oro išpūtimo anga

[1-9] Rezervuaras drėgnoms šiukšlėms

[1-10] Ijungimo / išjungimo mygtukas

[1-11] Mygtukas MAN

[1-12] Siurbimo našumo reguliavimas

Nurodytos iliustracijos yra pateiktos naudojimo instrukcijos pradžioje.

4 Techniniai duomenys

Mobilieji dulkių siurbliai CT 15

CT 25

Vartojamoji galia 350 - 1200 W

Maks. jrankių elektros lizdo apkrova EU

CH, DK 1100 W GB 1800 W KR 2300 W

Maks. türinis oro srautas, siurblio / turbinos 130 m³/h / 222 m³/h

Maks. turbinos sukuriamas vakuumas 24 000 Pa

Siurbimo žarna D 27/32 mm x 3,5 m-RAS/CT

Elektros maitinimo kabelio ilgis 5,5 m

Garso slègio lygis pagal EN 60335-2-69 / paklaida K 72 dB(A)/ 3 dB

Plaštakos-rankos vibraciju reikšmė pagal EN 60335-2-69 / < 2,5 m/s² / 1,5 m/s² paklaida K

Apsaugos laipsnis IP X4

Rezervuaro talpa CT 15 15 l

CT 25 25 l

Matmenys I x P x A CT 15 470x320x430 mm

CT 25 470x320x510 mm

Svoris CT 15 10,5 kg

CT 25 11,3 kg

5 Naudojimas pagal paskirti

Mobilusis dulkių siurblys tinka

- sveikatai nepavojingoms dulkėms, nešvarumams, smėliui, drožlėms susiurbti ir nusiurbti,

- vandeniui susiurbti,

– didesnei apkrovai, naudojant profesionaliai, pagal IEC/EN 60335-2-69.

Siurblys skirtas naudoti tik patalpose.

Už naudojimo ne pagal paskirtj pasekmes atsako naudotojas.

6 Eksploatavimo pradžia

ISPÈJIMAS

Neleistina elektros maitinimo tinklo jtampa arba dažnis!

Nelaimingo atsitikimo pavojus

• Laikytis firminėje duomenų lentelėje nurodytų reikšmių.
  ▶ Atkreipti dėmesį j šalių specifiką.

6.1 Pirmasis paleidimas

▶ Ideti filtro maiša [2].
▶ Prijungti siurbimo žarną [3].

6.2 Mobiliojo dulkių siurblio prijungimas

ISPÈJIMAS

Sužalojimo pavojus del nekontroliuojamai jsijungiančių įrankių

▶ Prieš ijungiant, atkreipti dėmesį, kad prijungtasis įrankis būtų išjungtas.

ISPÈJIMAS

Sužalojimo pavojus dėl elektros srovės

• Maitinimo kabelio kištuką jstatyti i jžeminta elektros lizda.
  ▶ I mobiliojo dulkių siurblio elektros lizdą nekišti pirštų.

① Kai mobilusis dulkių siurblys yra prijungtas prie elektros tinklo lizdo, mobiliojo dulkių siurblio įrankių elektros lizde nuolat yra įtampa.

Mobiliojo dulkių siurblio prijungimas prie elektros lizdo

Mobilusis dulkių siurblys yra išjungtas.

▶ Elektros maitinimo kabelio kištuką jstatyti jelektros lizda.
Jrankių elektros lizde [1-1] yra įtampa.

Mobiliojo dulkių siurblio įjungimas į budėjimo (Stand-by) režimą

▶ Spausti jjungimo / išjungimo mygtuką [1-10].
Jrankių elektros lizde [1-1] yra įtampa.

i Žalias šviesos diodas [1-12] rodo budėjimo (Stand-by) režimą.

Automatinis mobiliojo dulkių siurblio palei-dimas

Mobilusis dulkių siurblys yra budėjimo (Standby) režime.

▶ Norint mobiluji dulkių siurblį paleisti automatiškai: jjungti susietą įrankį.

Rankinis mobiliojo dulkių siurblio paleidimas Mobilusis dulkių siurblys yra budėjimo (Standby) režime.

▶ Spausti mygtuką MAN [1-11].

Mobiliojo dulkių siurblio nenaudojant, taip pat prieš vykdant bet kokius techninės priežiūros ir valymo darbus, maitinimo kabelio kištuką visada ištraukti iš elektros lizdo.

6.3 Elektrinio jrankio prijungimas

ISPÈJIMAS

Sužalojimo pavojus

• Atkreipti dėmesį į elektros lizdo, skirto įrankiams prijungti, maksimalią leistiną srove (žr. skyrių „Techniniai duomenys“).
  ▶ Elektrinj jrankj išjungti.

Iš elektros tinklo maitinamo elektrinio įrankio sujungimas su mobiliuoju dulkių siurbliu

▶ Elektrinj įrankį prijungti prie įrankių elektros lizdo [1-1].
☑ Elektrinis jrankis elektros maitinimo kabeliu yra sujungtas su mobiliuoju dulkių siurbliu.

7 Nustatymai

7.1 Siurbimo jėgos reguliavimas

▶ Siurbimo režime spausti Plius arba Minus mygtukus [1-12].

7.2 Siurbimo jvoré

Siurbimo įvorės apėjimo (Bypass) funkcija leidžia išvengti nusiurbimo nuo šlifavimo mašinų ir grindų antgalių ant slidžių paviršių.

Atidarymas

▶ Nustatymo žiedą sukti j padėtį "OPEN".

Uždaryti

▶ Nustatymo žiedą sukti j padėtį "CLOSE".

7.3 Šiluminė apsauga

Siekiant apsaugoti nuo perkaitimo, šiluminė apsauga išjungia mobiluji dulkių siurblį dar prieš jam pasiekiant kritinę temperatūrą. Sutrikimą rodo apatinis šviesos diodas [1-12].

LED šviečia raudona spalva

Padidėjusi tempera- tūra

▶ Mobiluji dulkių siurblį išjungti ir leisti atvėsti.
▶ Po maždaug 5 minučių mobilųji dulkių siurblį vėl jjungti.

8 Darbas

8.1 Sausų medžiagų siurbimas

Sausų medžiagų siurbimas

Visada naudoti filtro maiša.

8.2 Šlapių medžiagų / skysčių siurbimas

Išimti filtro maiša!

Naudoti specialų šlapių atliekų filtra.

Pasiekus maksimalų pripildymą, siurbimas bus automatiškai sustabdytas.

Apatinis LED [1-12] šviečia raudona spalva.

▶ Mobiluji dulkių siurblį išjungti [1-10].
▶ Atidaryti užraktų apkabas [1-7] ir nuimti prietaiso viršutinę dalj.
▶ Ištuštinti šiukšlių rezervuarą [1-9].

Po šlapių atliekų siurbimo šlapio siurbimo filtrą išdžiovinti!

Prieš siurbiant sausas dulkes, taip pat prieš sandėliuojant, mobilųjį dulkių siurblį ir šiukšlių rezervuarą išdžiovinti.

ATSARGIAI

Sveikatai pavojingos dulkės

Galimas kvėpavimo takų pažeidimas

▶ Po šlapio siurbimo šlapių atliekų filtrą išimti ir jdėti pagrindinį filtrą sausoms medžiagoms siurbti.

ATSARGIAI

Iš siurblio veržiasi putos ir skysčiai

▶ Prietaisą nedelsiant išjungti ir ištuštinti.

8.3 Oro išleidimo anga

ATSARGIAI

Sveikatai pavojingos dulkės

Galimas kvėpavimo takų pažeidimas

▶ Dulkių į orą neišleisti!

Oro išleidimo anga suteikia galimybę nuvedamą orą per siurbimo žarną išleisti už pastato ribų.

▶ Atidaryti oro išpūtimo angos [1-8] groteles.
▶ I oro išpūtimo anga [1-8] įstumti siurbimo žarną.

8.4 Filtro maišo keitimas nekeliant dulkių

• Atidaryti užraktų apkabas ir nuimti prietaiso viršutinę dalį [2].
  ▶ Traukti filtro maišo kilpą, kol maišo anga visiškai užsidarys.

Dabar filtro maišas yra saugiai uždarytas ir ji galima išimti.

▶ Uždėti prietaiso viršutinę dalį ir uždaryti užraktų apkabas.

8.5 Filtruojančio elemento keitimas [6]

▶ Panaudotą filtro déklą [1-6] ištraukti.
▶ Panaudotą filtro déklą utilizuoti vadovau-jantis galiojančiais įstatymais.
▶ Istumti nauja filtro déklą [1-6].

① Reikmenų, filtrų ir eksploatacinių medžiagų užsakymo numerius rasite Festool kataloge arba internete adresu www.festool.com.

- Naudoti tik originalius Festool reikmenis ir eksploatacines medžiagas. Tik Festool testuoti ir leisti naudoti reikmenys yra saugūs ir tobulai suderinti su prietaisu bei naudojimo sritimi.

NURODYMAS

Variklio pažeidimas

▶ Niekada nesiurbkite nejdėję filtro arba jdėję pažeistą pagrindinį filtrą, nes dėl to gali būti pažeistas variklis.

8.6 Pabaigus darbus

▶ Mobiluji dulkių siurblį išjungti, maitinimo kabelio kištuką ištraukti iš elektros lizdo.
▶ Ištuštinti šiukšlių rezervuara.
▶ Mobiluji dulkių siurblį nusiurbti ir nuvalyti iš vidaus ir iš išorės.
▶ Suvynioti elektros maitinimo kabelj.
▶ Elektros maitinimo kabelj [4-1] padėti j užrakinamą déklą. Be to, elektros maitinimo kabelj jsprausti j plyši [4-2].
▶ Siurbimo žarna [5-1] ištraukti ir siurbimo žarnos tvirtinimo elementu [1-3] fiksuoti ant mobiliojo dulkių siurblio.
▶ Reguliariai valyti pripildymo lygio jutiklius [7-1] ir tikrinti, ar jie nepažeisti.
▶ Mobiluji dulkių siurblį pastatyti sausoje patalpoje, kur jis būtų apsaugotas nuo nesankcionuoto naudojimo.

i Dėklo dangtis naudojamas ir kaip vieta įrankiams padėti.

9 Techninė priežiūra ir aptarnavimas

ISPÈJIMAS

Sužalojimo pavojus, elektros smūgio grėsmė

▶ Prieš vykdant bet kokius techninės priežiūros ir valymo darbus, maitinimo kabelio kištuką visada ištraukti iš elektros lizdo!
▶ Bet kokius techninės priežiūros ir remonto darbus, kurių metu reikia atidaryti variklio korpusą, leidžiama vykdyti tik įgaliotose techninės priežiūros dirbtuvėse.

Techninis aptarnavimas ir remontas vykdomas tik pas gamintoją arba techninės priežiūros dirb-tuvėse. Artimiausią adresą rasite internete: www.festool.lt/servisas

Naudoti tik originalias Festool atsargines dalis! Užsak. Nr. rasite internete: www.festool.lt/servisas

10 Aplinka

Prietaiso nemesti j buitinius šiukšlynus!

Prietaisus, reikmenis ir pakuotę prista-tyti antriniam perdirbimui pagal aplinkosaugos reikalavimus. Laikytis galiojančių nacionalinių teisės aktų.

Vadovaujantis Europos direktyva dėl nebenaudojamų elektrinių ir elektroninių prietaisų ir jų perkėlimo į nacionalinę teisę, baigtus eksploatuoti elektrinius prietaisus reikia surinkti atskirai ir perduoti antriniam perdirbimui pagal aplinkosaugos reikalavimus.

Informacija apie priémimo vietas galima pasižiūrėti internete adresu www.festool.com/environment.

Informacija apie kritines medžiagas:

www.festool.lt/reach
