INSTRUKCJA OBSŁUGI CT 25 E FESTOOL

pl: Deklaracja zgodności UE. Niniejszym oświadczamy nawłasną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych.

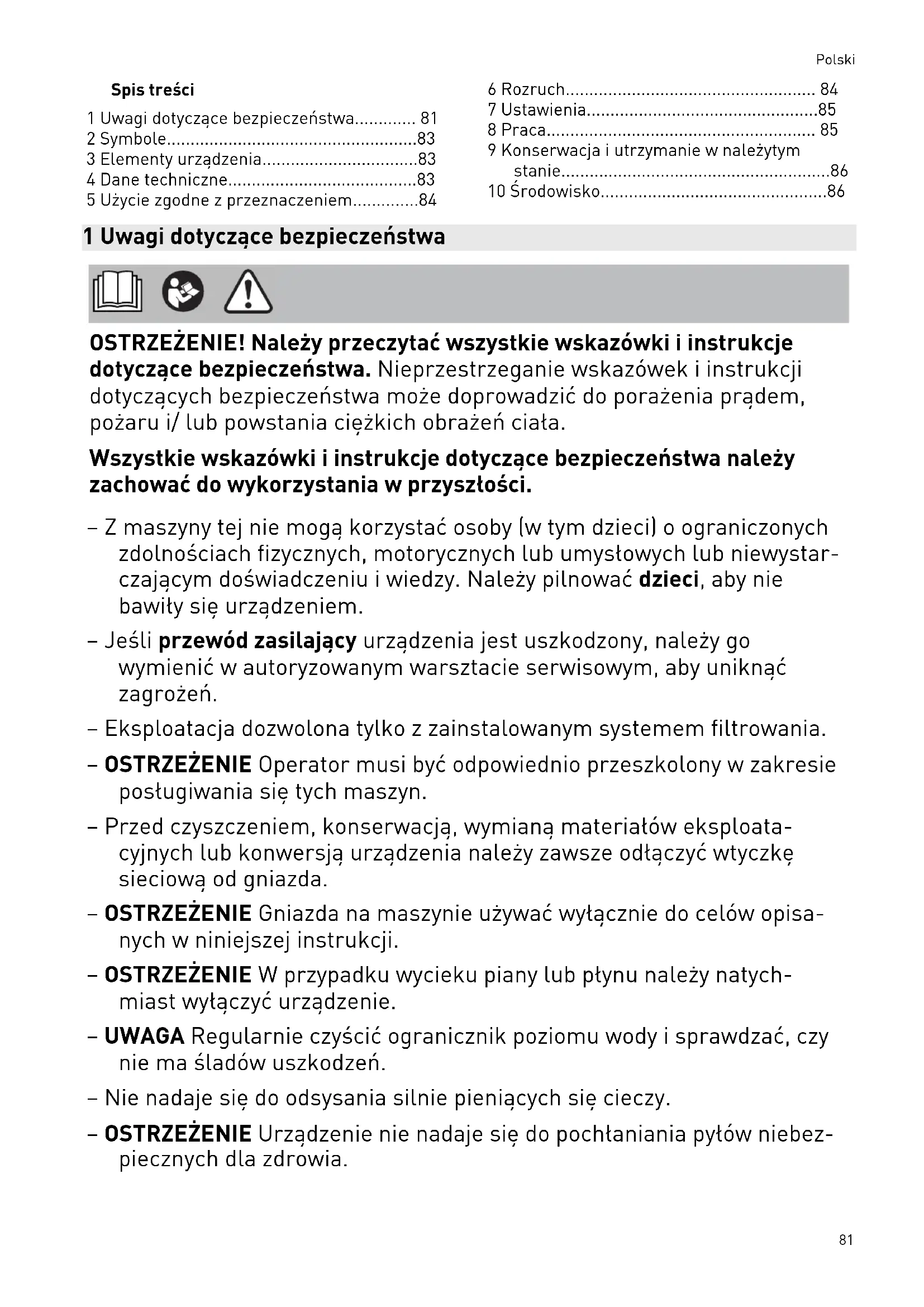

1 Uwagi dotyczące bezpieczeństwa...... 81
2 Symbole....83
3 Elementy urządzenia....83
4 Dane techniczne....83
5 Użycie zgodne z przeznaczeniem....84

6 Rozruch.... 84
7 Ustawienia....85
8 Praca.... 85
9 Konserwacja i utrzymanie w należytym stanie....86
10 Środowisko....86

1 Uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

• Z maszyny tej nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, motorycznych lub umystowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować dzieci, aby nie bawiły się urządzeniem.
  – Jeśli przewód zasilający urządzenia jest uszkodzony, należy go wymienić w autoryzowanym warsztacie serwisowym, aby uniknąć zagrożeń.
• Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania.
• OSTRZEŻENIE Operator musi być odpowiednio przeszkolony w zakresie postugiwania się tych maszyn.
  – Przed czyszczeniem, konserwacją, wymianą materiałów eksploatacyjnych lub konwersją urządzenia należy zawsze odłączyć wtyczkę sieciową od gniazda.
• OSTRZEŻENIE Gniazda na maszynie używać wyłącznie do celów opisanych w niniejszej instrukcji.
• OSTRZEŻENIE W przypadku wycieku piany lub płynu należy natychmiast wyłączyć urządzenie.
• UWAGA Regularnie czyścić ogranicznik poziomu wody i sprawdzać, czy nie ma śladów uszkodzeń.
  – Nie nadaje się do odsysania silnie pieniących się cieczy.
• OSTRZEŻENIE Urządzenie nie nadaje się do pochtaniania pytów niebezpiecznych dla zdrowia.

Polski

• UWAGA Urządzenie to przeznaczone jest wyłącznie do użytku w pomieszczeniach.
  – UWAGA To urządzenie można przechowywać wyłącznie w pomieszczeniach.
  – Niebezpieczeństwo wybuchu i pożaru! Nie wolno zasysać:

• iskier, części żarzących się lub gorących pytów;
  – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcieńczalników);
  – substancji o agresywnych właściwościach (np. kwasów, zasad, rozpuszczalników);
  – wchodzących w reakcje chemiczne substancji, które prowadzą do wydzielania ciepta, kwasów/zasad, gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).

– Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obrabianego materiału!
– Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego!
– Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w suchym otoczeniu, zgodnie z instrukcją!
- Regularnie sprawdzać wtyczkę, moduł gniazda wtykowego, przewód i filtr, aby uniknąć zagrożenia. Uszkodzone elektryczne komponenty oddawać do wymiany wyłącznie do autoryzowanych warsztatów serwisowych.
– Nosić urządzenie za przewidziany do tego uchwyt.
– Nie podnosić ani nie transportować za pomocą haków lub dźwignic.
– Odkurzacza mobilnego nie wolno przenosić trzymając za mocowanie węża [1-3]!
– Ustawić urządzenie na równym podłożu i zabezpieczyć przez toczeniem się.
– Urządzenie to nie może być używane przez osoby, które są wrażliwe na porażenie prądem elektrycznym (np. osoby z rozrusznikiem serca), ponieważ nie można wykluczyć statycznego naładowania urządzenia.
– Należy stosować wyłącznie oryginalny wąż ssący firmy Festool.
– Uwzględnić środowisko pracy i uważać na siebie i innych podczas transportu lub podczas pracy urządzeniem.

Pozwoli to uniknąć np. ryzyka potknięcia o wąż ssący lub przewód zasi- lający.

– Foliowe opakowanie trzymać z dala od dzieci.

Istnieje ryzyko potknięcia.

2 Symbole

Ostrzeżenie przed ogólnym zagroże- niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Nie wyrzucać razem z odpadami domowymi.

Wyciągnąć wtyczkę sieciową

Należy stosować ochronę dróg odde- chowych.

Zakaz wchodzenia

Zalecenie, wskazówka

Oznakowanie zgodności CE

Instrukcja postępowania

3 Elementy urządzenia

[1-1] Gniazdo wtykowe urządzenia

[1-2] Schowek na przewód i wyposażenie

[1-3] Mocowanie węża

[1-4] Uchwyt

[1-5] Blokada

[1-6] Szuflada filtra

[1-7] Klamry zamykające

[1-8] Otwór wydmuchowy

[1-9] Zbiornik na zanieczyszczenia

[1-10] Włącznik/wyłącznik

[1-11] Przycisk MAN

[1-12] Regulacja siły ssania

Podane rysunki znajdują się w załączniku instrukcji obsługi.

4 Dane techniczne

Odkurzacze mobilne CT 15

CT 25

Pobór mocy 350 - 1200 W

Maks. moc przyłączeniowa gniazda wtyko- wego urządzenia

EU	2400 W
CH, DK	1100 W
GB	1800 W
KR	2300 W

Maks. natężenie przepływu (powietrze), odkurzacz/turbina 130 m³/h / 222 m³/h

Maks. podciśnienie, turbina 24000 Pa

Wąż ssący D 27/32 mm x 3,5 m-RAS/CT

Długość przewodu zasilającego 5,5 m

Poziom ciśnienia akustycznego zgodnie z EN 60335-2-69 / nieozna-czoność K

72 dB(A)/ 3 dB

Wartość drgań działających na układ dłoń/ramię zgodnie z EN 60335-2-69/ nieoznaczoność K

<2,5 m/s ^2 / 1,5 m/s ^2

Stopień ochrony IP X4

Odkurzacze mobilne CT 15

CT 25

Pojemność zbiornika CT 15 15 l

CT 25 25 l

5 Użycie zgodne z przeznaczeniem

Odkurzacz mobilny nadaje się do

• zasysania i odsysania pytów nieszkołiwych dla zdrowia, zanieczyszczeń, piasku, wiórów,
• odsysania wody,
• eksploatacji przy zwiększonym obciążeniu w warunkach przemystowych, zgodnie z normą IEC/EN 60335-2-69.

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność

ponosi użytkownik.

6 Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

• Przestrzegać informacji podanych na tabliczce znamionowej.
• Przestrzegać specjalnych przepisów, obowiązujących na danym obszarze administracyjnym.

6.1 Pierwsze uruchomienie

▶ Włożyć worek filtrujący [2].
▶ Podłączanie węża ssącego [3].

6.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE

Niebezpieczeństwo obrażeń związane z niekontrolowanym uruchomieniem narzędzi

- Przed włączeniem sprawdzić, czy podłączone urządzenie jest wyłączone.

OSTRZEŻENIE

Niebezpieczeństwo obrażeń spowodowane prądem elektrycznym

• Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego.
  ▶ Nie wkładać rąk do gniazda wtykowego odkurzacza mobilnego.

Gdy odkurzacz mobilny jest podłączony do gniazda sieciowego, gniazdo wtykowe odkurzacza mobilnego stale przewodzi prąd.

Ustalanie połączenia między odkurzaczem mobilnym a gniazdem wtykowym

Odkurzacz mobilny jest wyłączony.

• Podłączyć kabel sieciowy do gniazda wtyko- wego.
  Gniazdo wtykowe urządzenia [1-1] przewodzi prąd.

Przetączanie odkurzacza mobilnego na tryb czuwania

▶ Nacisnąć włącznik/wyłącznik[1-10].
Gniazdo wtykowe urządzenia [1-1] przewodzi prąd.

① Zielona dioda LED [1-12] wskazuje tryb czuwania.

Automatyczne uruchamianie odkurzacza mobilnego

Odkurzacz mobilny jest przełączony na tryb czuwania.

- W celu automatycznego uruchomienia odkurzacza mobilnego: Włączyć potączone urządzenie.

Ręczne uruchamianie odkurzacza mobilnego Odkurzacz mobilny jest przełączony na tryb czuwania.

▶ Nacisnąć przycisk MAN [1-11].

Gdy urządzenie nie jest używane, jak również przed przystąpieniem do wykonywania wszelkich prac związanych z konserwacją i czyszczeniem urządzenia, należy zawsze wyciągać wtyczkę z gniazda zasilającego.

6.3 Podłączanie elektronarzędzia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Należy przestrzegać maksymalnej mocy przyłączeniowej w gnieździe wtykowym urządzenia (patrz rozdział Dane techniczne).
▶ Wyłączyć elektronarzędzie.

Ustalanie połączenia między elektronarzędziem zasilanym z sieci a odkurzaczem mobilnym

▶ Podłączyć elektronarzędzie do gniazda urządzenia [1-1].
☑ Elektronarzędzie jest potączone z odkurza-czem mobilnym za pomocą kabla zasilającego.

7 Ustawienia

7.1 Regulacja siły ssania

▶ W trybie ssania naciskać przyciski plus lub minus [1-12].

7.2 Mufa ssaca

Funkcja obejściowa mufy ssącej zapobiega przysysaniu szlifierek i ssawek podłogowych do gładkich powierzchni.

Otwarcie

- Przekręcić pierścień nastawczy na pozycję „OPEN” (OTWARCIE).

Zamknięcie

- Przekręcić pierścień nastawczy na pozycję „CLOSE” (ZAMKNIĘCIE).

7.3 Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem zabezpieczenie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury. Dolna dioda LED [1-12] wskazuje usterkę.

Dioda LED świeci się na czerwono

Zbyt wysoka temperatura

▶ Wyłączyć odkurzacz mobilny, pozostawić do ostygnięcia.
▶ Po upływie ok. 5 minut ponownie włączyć odkurzacz mobilny.

8 Praca

8.1 Odsysanie substancji suchych

Odsysanie substancji suchych

Zawsze stosować worek filtrujący.

8.2 Odsysanie wilgotnych substancji/cieczy

Wyjąć worek filtrujący!

Używać specjalnego filtra do zasysania na mokro.

Przy osiągnięciu maksymalnego poziomu napełnienia odsysanie zostaje automatycznie przerwane.

Dolna dioda LED [1-12] świeci się na czerwono.

▶ Wyłączyć odkurzacz mobilny [1-10].
- Otworzyć klamry zamykające [1-7] i zdjąć górną część urządzenia.
▶ Opróżnić zbiornik na zanieczyszczenia [1-9].

Po wykonaniu odsysania na mokro pozostawić filtr do zasysania na mokro do wyschnięcia!

Przed zasysaniem suchych pytów i przed składowaniem należy wysuszyć odkurzacz mobilny i zbiornik na zanieczyszczenia.

OSTROŻNIE

Pyty szkodliwe dla zdrowia

Porażenia dróg oddechowych

▶ Po wykonaniu odsysania na mokro usunąć filtr do zasysania na mokro i zastąpić go filtrem głównym do substancji suchych.

OSTROŻNIE

Wydostawanie się piany i cieczy

- Natychmiast wyłączyć i opróżnić urządzenie.

8.3 Wylot odprowadzanego powietrza

OSTROŻNIE

Pyty szkodliwe dla zdrowia

Porażenia dróg oddechowych

▶ Nie wydmuchiwac pytów!

Wylot powietrza usuwanego oferuje możliwościć odprowadzania powietrza usuwanego na zewnątrz budynku poprzez wąż ssący.

• Otworzyć kratkę przed otworem wydmuchowym [1-8].
  ▶ Wsunąć wąż ssący w otwór wydmuchowy [1-8].

8.4 Bezpyłowa wymiana worka filtrującego

• Otworzyć klamry zamykające i zdjąć górną część urządzenia [2].
  ▶ Pociągnąć nakładkę na worku filtrującym, aż otwór worka zostanie całkowicie zamknięty.

Worek filtrujący jest teraz odpowiednio zabezpieczony i można go wyjąć.

▶ Nasadzić górną część urządzenia i zamknąć klamry zamykające.

8.5 Wymiana elementu filtrującego [6]

▶ Wyciągnąć zużytą szufladę filtra [1-6].

- Zużyta szufladę filtra zutylizować zgodnie z przepisami prawa.

▶ Wsunąć nową szufladę filtra [1-6].

(i) Numery katalogowe akcesoriów, filtrów oraz materiałów eksploatacyjnych można znaleźć w katalogu Festool lub w Internecie na stronie „www.festool.com”.

– Należy używać wyłącznie oryginalnych akcesoriów i materiałów eksploatacyjnych firmy Festool. Tylko wyposażenie przetestowane i zatwierdzone przez firmę Festool jest bezpieczne i doskonale dopasowane do urządzenia oraz zastosowania.

Zalecenie

Uszkodzenie silnika

▶ Nigdy nie odkurzać bez zamontowanego filtra głównego lub z uszkodzonym filtrem głównym, ponieważ może to spowodować uszkodzenie silnika.

8.6 Po zakończeniu pracy

▶ Wyłączyć odkurzacz mobilny i wyciągnąć wtyczkę zasilania.
▶ Opróżnić zbiornik na zanieczyszczenia.
- Oczyćć odkurzacz mobilny wewnątrz i na zewnątrz poprzez odessanie zanieczyszczeń i wytarcie.
▶ Zwinąć przewód zasilający.
- Przewód zasilający włożyć [4-1] do zamykanego schowka. W tym celu przełożyć przewód zasilania przez wycięcie [4-2].
- Założyć wąż ssący [5-1] i zabezpieczyć na odkurzaczu korzystając z mocowania węża [1-3].
▶ Regularnie czyścić czujniki stanu napetnienia [7-1] i sprawdzać pod względem uszkodzeń.

- Odstawić odkurzacz mobilny w suchym pomieszczeniu, zabezpieczając go przed użyciem przez osoby nieupoważnione.

① Pokrywa schowka na wąż służy jako powierzchnia do odkładania narzędzi.

9 Konserwacja i utrzymanie w należytym stanie

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
  Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/ serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

10 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte urządzenia elektryczne podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje na temat punktów zbiórki można znaleźć pod adresem www.festool.com/environment.

Informacje o substancjach krytycznych:

www.festool.pl/reach
