MANUAL DE USUARIO CT 25 E FESTOOL

es: Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

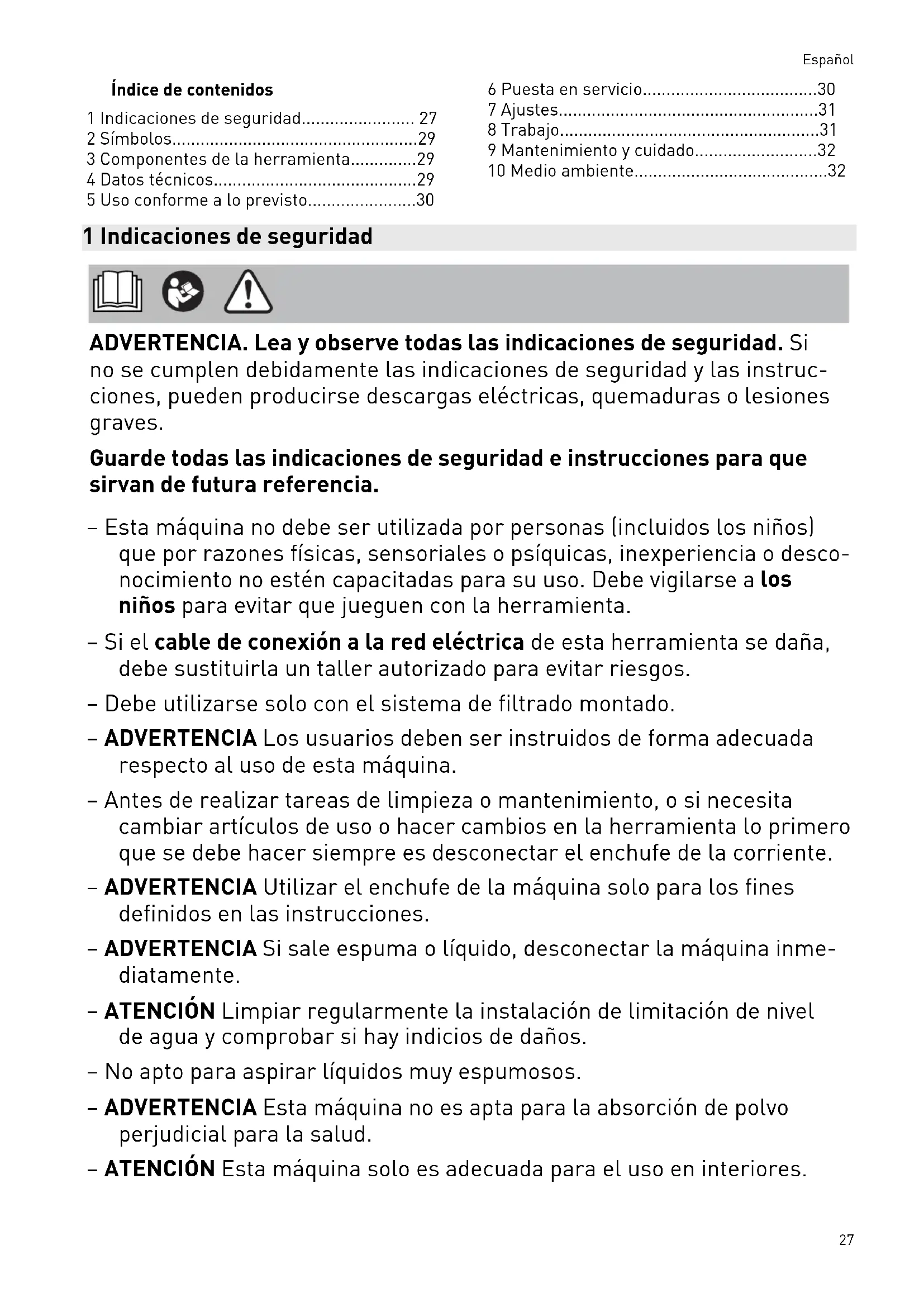

Índice de contenidos

1 Indicaciones de seguridad...... 27
2 Símbolos....29
3 Componentes de la herramienta....29
4 Datos técnicos....29
5 Uso conforme a lo previsto....30

6 Puesta en servicio....30
7 Ajustes....31
8 Trabajo....31
9 Mantenimiento y cuidado....32
10 Medio ambiente....32

1 Indicaciones de seguridad

ADVERTENCIA. Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse descargas eléctricas, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

• Esta máquina no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta.
• Si el cable de conexión a la red eléctrica de esta herramienta se daña, debe sustituirla un taller autorizado para evitar riesgos.
• Debe utilizarse solo con el sistema de filtrado montado.
• ADVERTENCIA Los usuarios deben ser instruidos de forma adecuada respecto al uso de esta máquina.
• Antes de realizar tareas de limpieza o mantenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente.
• ADVERTENCIA Utilizar el enchufe de la máquina solo para los fines definidos en las instrucciones.
• ADVERTENCIA Si sale espuma o líquido, desconectar la máquina inmediatamente.
• ATENCIÓN Limpiar regularmente la instalación de limitación de nivel de agua y comprobar si hay indicios de daños.
• No apto para aspirar líquidos muy espumosos.
• ADVERTENCIA Esta máquina no es apta para la absorción de polvo perjudicial para la salud.

• ATENCIÓN Esta máquina solo es adecuada para el uso en interiores.

• ATENCIÓN Esta máquina solo debe almacenarse en interiores.

• Riesgo de explosión e incendio. No aspirar:

• chispas, piezas incandescentes ni polvo caliente;

• materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes);
• líquidos agresivos (p. ej. ácidos, lejías, disolventes);

• sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).

• Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material.

• Utilizar solo con el equipamiento de protección adecuado.
• Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto.
• Comprobar periódicamente el enchufe, la caja de contacto, el cable y el filtro para evitar riesgos. Acudir exclusivamente a un taller autorizado para sustituir los componentes eléctricos dañados.
• Transporte la herramienta agarrándola únicamente por la empuñadura prevista para ello.
• No elevar ni transportar la herramienta con el gancho de una grúa o con un sistema de elevación.
• El sistema móvil de aspiración no debe transportarse por la fijación del tubo flexible de aspiración [1-3].
• Deposite la herramienta únicamente en superficies lisas y asegúrela para que no se mueva.
• Dado que no se puede descartar que esta herramienta genere una carga estática, no debe ser utilizada por personas que pudieran sufrir reacciones a descargas eléctricas (p. ej., personas con marcapasos).
• Utilice solo el tubo flexible de aspiración original de Festool.
• Tenga en cuenta el entorno de trabajo y preste atención a su propia seguridad y a la de terceros al transportar el dispositivo o al trabajar con él.

De este modo, evitará el riesgo de tropiezos, p. ej., con el tubo flexible de aspiración o la conducción de red.

- Mantenga las láminas de embalaje fuera del alcance de los niños.

Existe peligro de asfixia.

2 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

No depositar en la basura doméstica.

Desenchufar

Utilizar protección respiratoria.

Prohibido subir

Consejo, indicación

Marcado CE de conformidad

Guía de procedimiento

3 Componentes de la herramienta

[1-1] Caja de contacto de la máquina

[1-2] Depósito de cables y accesorios

[1-3] Fijación del tubo flexible de aspiración

[1-4] Empuñadura

[1-5] Bloqueo

[1-9] Depósito para suciedad

[1-10] Interruptor de conexión y desconexión

[1-11] Tecla MAN

[1-12] Regulación del cable de aspiración

Las figuras indicadas se encuentran al principio del manual de instrucciones.

4 Datos técnicos

Sistemas móviles de aspiración CT 15

CT 25

Consumo de potencia 350 - 1.200 W

Consumo nominal máx. del enchufe de la máquina

EU	2400 W
CH, DK	1100 W
GB	1800 W
KR	2300 W

Caudal de aire (volumen) máx., aspirador/turbina 130 m³/h / 222 m³/h

Máx. depresión, turbina 24 000 Pa

Tubo flexible de aspiración D 27/32 mm x 3,5 m-RAS/CT

Longitud de la línea de conexión a la red 5,5 m

Nivel de intensidad sonora según la norma EN 60335-2-69/incertidumbre K

72 dB(A)/ 3 dB

Nivel de vibración mano-brazo según EN 60335-2-69/Incertidumbre K

<2,5 m/s ^2 / 1,5 m/s ^2

Tipo de protección IP X4

Capacidad del depósito CT 15 15 l

CT 25 25 l

Sistemas móviles de aspiración CT 15

CT 25

Dimensiones LxAnxAl CT 15 470x320x430 mm

CT 25 470x320x510 mm

Peso CT 15 10,5 kg

CT 25 11,3 kg

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado para

• succionar y aspirar polvo no perjudicial para la salud, suciedad, arena, virutas;
• aspirar agua;
• proporcionar un alto rendimiento en aplicaciones profesionales, conforme a IEC/EN 60335-2-69.

El sistema móvil de aspiración solo es apto para interiores.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

▶ Observar los datos indicados en la placa de tipo.
▶ Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio

▶ Colocar la bolsa filtrante [2].
▶ Conectar el tubo flexible de aspiración [3].

6.2 Conectar el sistema móvil de aspiración

ADVERTENCIA

Peligro de lesiones por herramientas en funcionamiento sin control

• Antes de conectarlo, asegurarse de que la herramienta conectada esté apagada.

ADVERTENCIA

Peligro de lesiones por descarga eléctrica

• Conectar el enchufe a un enchufe con protección de puesta a tierra.
• No meter las manos en el enchufe del sistema móvil de aspiración.

Si el sistema móvil de aspiración está conectado con el enchufe, el enchufe de la máquina conduce electricidad continuamente al sistema móvil de aspiración.

Conectar el sistema móvil de aspiración con el enchufe

El sistema móvil de aspiración está desconectado.

▶ Conectar el cable de red con el enchufe.
El enchufe de la máquina [1-1] conduce electricidad.

Poner el sistema móvil de aspiración en el modo de espera

▶ Pulsar el interruptor de conexión y desconexión [1-10].
El enchufe de la máquina [1-1] conduce electricidad.

i El LED verde [1-12] indica el modo de espera.

Poner en marcha el sistema móvil de aspiración automáticamente

El sistema móvil de aspiración está en el modo de espera.

Para poner en marcha automáticamente el sistema móvil de aspiración: Conectar la herramienta conectada.

Poner en marcha el sistema móvil de aspiración de forma manual

El sistema móvil de aspiración está en el modo de espera.

▶ Pulsar la tecla MAN [1-11].

Desenchufar el sistema móvil de aspiración en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

6.3 Conexión de la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

• Observar el consumo nominal máximo en el enchufe de la máquina (véase el capítulo Datos técnicos).
  ▶ Desconectar la herramienta eléctrica.

Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspiración

• Conectar la herramienta eléctrica al enchufe de la máquina [1-1].
  ☑ La herramienta eléctrica está conectada con el sistema móvil de aspiración mediante un cable de red.

7 Ajustes

7.1 Regulación de la capacidad de aspiración

▶ Pulsar las teclas Más o Menos [1-12] durante la aspiración.

7.2 Manguito de aspiración

La función de bypass del manguito de aspiración impide la aspiración de las lijadoras y las boquillas para suelos en superficies lisas.

Abrir

- Girar el anillo de ajuste para situarlo en la posición "OPEN".

Cerrar

- Girar el anillo de ajuste para situarlo en la posición "CLOSE".

7.3 Protector contra sobretemperatura

Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica. El LED inferior [1-12] muestra una avería.

El LED se ilumina en rojo Sobretemperatura

• Desconectar el sistema móvil de aspiración y dejar que se enfríe.
  ▶ Volver a conectar el sistema móvil de aspiración después de unos 5 minutos.

8 Trabajo

8.1 Aspiración de sustancias secas

Aspiración de sustancias secas

Utilizar siempre una bolsa filtrante.

8.2 Aspiración de materiales húmedos/ líquidos

Retirar la bolsa filtrante.

Utilizar filtros para aspirar líquidos espe-

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente.

El LED inferior [1-12] se ilumina en rojo.

• Desconectar el sistema móvil de aspiración [1-10].
• Abrir los enganches de sujeción y retirar la parte superior de la herramienta [1-7].
• Vaciar el depósito para suciedad [1-9]. Después de aspirar en mojado, dejar secar el filtro para aspirar líquidos.

Secar el sistema móvil de aspiración y el depósito para suciedad antes de aspirar el polvo seco y del almacenamiento.

ATENCIÓN

Polvos perjudiciales para la salud Daños en las vías respiratorias

▶ Después de aspirar en mojado, retirar el filtro para aspirar líquidos y sustituirlo por el filtro principal para sustancias secas.

ATENCIÓN

Salida de espuma y líquidos

- Desconectar inmediatamente la herramienta y vaciarla.

8.3 Salida del escape

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

▶ ¡No quitar el polvo soplando!

La salida del escape ofrece la posibilidad de derivar el aire de salida por medio de un tubo flexible de aspiración hacia el exterior del edificio.

▶ Abrir la rejilla de la abertura de soplado [1-8].
- Introducir el tubo flexible de aspiración en la abertura de soplado [1-8].

8.4 Cambio de la bolsa filtrante sin polvo

- Abra los enganches de sujeción y retire la parte superior del aparato [2].

Español

- Tirar de la lengüeta en la bolsa filtrante hasta que la apertura de la bolsa esté totalmente cerrada.

La bolsa filtrante ahora está cerrada con seguridad y se puede retirar.

- Colocar la parte superior de la herramienta y cerrar los enganches de sujeción.

8.5 Sustitución del elemento de filtro [6]

▶ Extraer el cajón de filtro [1-6] utilizado.
▶ Desechar el cajón de filtro usado teniendo en cuenta las disposiciones legales aplicables.
▶ Introducir el nuevo cajón de filtro [1-6].

Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo Festool o en la dirección de internet www.festool.com.

- Utilizar únicamente material de consumo y accesorios Festool originales. Solo los accesorios probados y autorizados por Festool son seguros y están perfectamente adaptados a la herramienta y a la aplicación.

AVISO

Daños en el motor

▶ El motor puede resultar dañado si se aspira sin tener un filtro principal montado o si este está dañado.

8.6 Al finalizar el trabajo

• Desconectar el sistema de aspiración móvil y extraer el enchufe.
  ▶ Vaciar el depósito para suciedad.
• Limpiar el sistema móvil de aspiración aspirándolo y limpiándolo a fondo por dentro y por fuera.
  ▶ Enrollar el cable de alimentación.
• Introducir el cable de alimentación [4-1] en el compartimento con cierre. Pasar el cable de red por la entalladura [4-2].
  ▶ Desprender el tubo flexible de aspiración [5-1] y colocarlo en su fijación [1-3] en el sistema móvil de aspiración.
• Limpiar con regularidad los sensores del nivel de llenado [7-1] y comprobar si están dañados.
  ▶ Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

i La tapa del compartimento también sirve para depositar herramientas.

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

▶ Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
- Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

10 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Encontrará información sobre los centros de recogida en www.festool.com/environment.

Información sobre sustancias críticas:

www.festool.es/reach
