Tipo de producto	Aspiradora móvil
Marca	Festool
Modelo	CT 15 E
Volumen del depósito	15 litros
Potencia absorbida	350 – 1200 W
Valor de conexión máx. para toma de herramienta (UE)	2200 W
Caudal volumétrico (aire) máx.	130 m³/h (aspirador) / 222 m³/h (central)
Depresión máx. (central)	24 000 Pa
Superficie filtrante	3508 cm²
Manguera de aspiración	D 27/32 mm × 3,5 m
Longitud del cable de red	5,5 m
Dimensiones (L × A × H)	470 × 320 × 430 mm
Peso	11,2 kg
Nivel de presión acústica	70 dB(A) (incertidumbre 3 dB)
Vibraciones mano-brazo	< 2,5 m/s² (incertidumbre 1,5 m/s²)
Índice de protección	IP X4
Uso conforme	Polvos no peligrosos, suciedad, agua, uso profesional
Tipos de aspiración	Seco y húmedo (con filtro especial para líquidos)
Funciones principales	Encendido/apagado manual y automático, regulación de potencia de aspiración, bypass del manguito
Sistema de filtro	Filtro principal en cajón, bolsa filtrante para seco
Mantenimiento	Limpiar regularmente sensores de nivel, vaciar depósito, reemplazar bolsa filtrante sin polvo
Accesorios incluidos	Manguera de aspiración, bolsa filtrante, filtro principal, manguito de aspiración
Reparabilidad	Piezas originales Festool, reparación por SAT autorizado
Garantía	Consultar las condiciones Festool

Preguntas frecuentes - CT 15 E FESTOOL

¿Cuál es la potencia máxima del aspirador?

La potencia absorbida es de 350 a 1200 W. La toma de corriente del aparato soporta hasta 2200 W (UE) para una herramienta conectada.

¿Puedo aspirar líquidos con el CT 15 E?

Sí, pero debe retirar la bolsa filtrante y usar un filtro especial para líquidos. El aspirador se detiene automáticamente cuando se alcanza el nivel máximo.

¿Qué tipos de polvo puedo aspirar?

El aspirador está diseñado para polvos no peligrosos para la salud, suciedad, arena y virutas. No aspirar sustancias inflamables, explosivas o agresivas.

¿Cómo ajustar la potencia de aspiración?

En modo aspiración, presione la tecla más o menos ubicada en el interruptor [1-12] para aumentar o disminuir la potencia.

¿Puede el aspirador activarse automáticamente con una herramienta?

Sí, en modo espera, encienda la herramienta conectada a la toma del aparato para que el aspirador arranque automáticamente.

¿Cómo mantener el filtro principal?

El filtro principal es un cajón [1-6] que se reemplaza fácilmente. Nunca use el aspirador sin filtro principal o con un filtro dañado para evitar dañar el motor.

¿Qué hacer si el aspirador se sobrecalienta?

El fusible térmico corta el aparato. El indicador LED inferior se enciende en rojo. Apague el aspirador, déjelo enfriar unos 5 minutos y luego vuelva a encenderlo.

¿Cómo vaciar la bolsa filtrante sin esparcir polvo?

Abra las grapas, retire la parte superior, luego tire de la lengüeta de la bolsa filtrante hasta que el orificio esté completamente cerrado. La bolsa queda así sellada antes de retirarla.

¿Puedo usar el aspirador con una manguera más larga?

Use únicamente la manguera de aspiración Festool original (D 27/32 mm × 3,5 m). El uso de otras mangueras puede comprometer la seguridad y el rendimiento.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas originales Festool están disponibles en www.festool.es/servicios o en un taller de servicio postventa autorizado.

MANUAL DE USUARIO CT 15 E FESTOOL

es Manual de instrucciones original - Sistemas móviles de aspiración 26

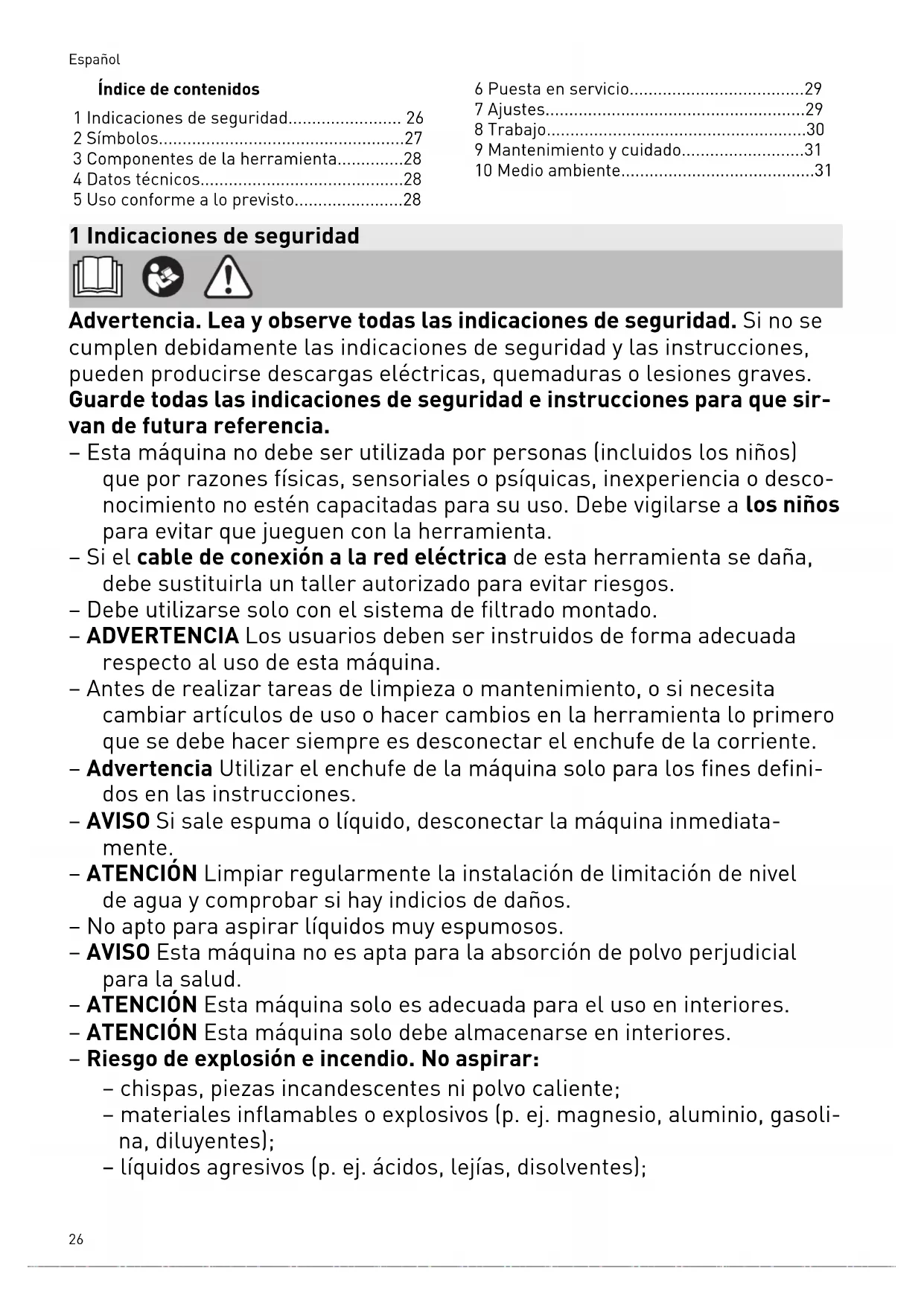

Índice de contenidos

1 Indicaciones de seguridad...... 26
2 Símbolos....27
3 Componentes de la herramienta....28
4 Datos técnicos....28
5 Uso conforme a lo previsto....28

6 Puesta en servicio....29
7 Ajustes....29
8 Trabajo....30
9 Mantenimiento y cuidado....31
10 Medio ambiente....31

1 Indicaciones de seguridad

Advertencia. Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse descargas eléctricas, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

• Esta máquina no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta.
• Si el cable de conexión a la red eléctrica de esta herramienta se daña, debe sustituirla un taller autorizado para evitar riesgos.
• Debe utilizarse solo con el sistema de filtrado montado.
• ADVERTENCIA Los usuarios deben ser instruidos de forma adecuada respecto al uso de esta máquina.
• Antes de realizar tareas de limpieza o mantenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente.
• Advertencia Utilizar el enchufe de la máquina solo para los fines definidos en las instrucciones.
• AVISO Si sale espuma o líquido, desconectar la máquina inmediata- mente.
• ATENCIÓN Limpiar regularmente la instalación de limitación de nivel de agua y comprobar si hay indicios de daños.
• No apto para aspirar líquidos muy espumosos.
• AVISO Esta máquina no es apta para la absorción de polvo perjudicial para la salud.
• ATENCIÓN Esta máquina solo es adecuada para el uso en interiores.
• ATENCIÓN Esta máquina solo debe almacenarse en interiores.
• Riesgo de explosión e incendio. No aspirar:
• chispas, piezas incandescentes ni polvo caliente;
• materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes);
• líquidos agresivos (p. ej. ácidos, lejías, disolventes);

- sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).

• Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material.
• Utilizar solo con el equipamiento de protección adecuado.
• Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto.
• Comprobar periódicamente el enchufe, la caja de contacto, el cable y el filtro para evitar riesgos. Acudir exclusivamente a un taller autorizado para sustituir los componentes eléctricos dañados.
• No elevar ni transportar la herramienta con el gancho de una grúa o con un sistema de elevación.
• El sistema móvil de aspiración no debe transportarse por la fijación del tubo flexible de aspiración [1-3].
• Deposite la herramienta únicamente en superficies lisas y asegúrela para que no se mueva.
• Dado que no se puede descartar que esta herramienta genere una carga estática, no debe ser utilizada por personas que pudieran sufrir reacciones a descargas eléctricas (p. ej., personas con marcapasos).
• Utilice solo el tubo flexible de aspiración original de Festool.
• Tenga en cuenta el entorno de trabajo y preste atención a su propia seguridad y a la de terceros al transportar el dispositivo o al trabajar con él.

De este modo, evitará el riesgo de tropiezos, p. ej., con el tubo flexible de aspiración o la conducción de red.

- Mantenga las láminas de embalaje fuera del alcance de los niños.

Existe peligro de asfixia.

2 Símbolos

Aviso de peligro general

Peligro de electrocución

Leer el manual de instrucciones y las indicaciones de seguridad.

¡Leer el manual de instrucciones y las indicaciones de seguridad!

No depositar en la basura doméstica.

Desenchufar

Utilizar protección respiratoria.

Prohibido subir

Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.

Consejo, indicación

Guía de procedimiento

3 Componentes de la herramienta

[1-1] Caja de contacto de la máquina

[1-2] Depósito de cables y accesorios

[1-3] Fijación del tubo flexible de aspiración

[1-4] Empuñadura

[1-5] Bloqueo

[1-9] Depósito para suciedad

[1-10] Interruptor de conexión y desconexión

[1-11] Tecla MAN

[1-12] Regulación del cable de aspiración

Las figuras indicadas se encuentran al principio del manual de instrucciones.

4 Datos técnicos

Sistemas móviles de aspiración

Consumo de potencia 350 - 1.200 W
Consumo nominal máx. del enchufe de la máquina	EU	2200 W
	CH, DK	1150 W
	GB	1610 W
Caudal de aire (volumen) máx., aspirador/turbina 130 m3/h / 222 m3/h
Máx. depresión, turbina 24 000 Pa
Superficie del filtro 3508 cm2
Tubo flexible de aspiración D 27/32 mm x 3,5 m-RAS/CT
Longitud de la línea de conexión a la red 5,5 m
Nivel de intensidad sonora según la norma EN 60335-2-69/incertidumbre K		70 dB(A)/3 dB
Nivel de vibración mano-brazo según EN 60335-2-69/Incertidumbre K		<2,5 m/s2 / 1,5 m/s2
Tipo de protección IP X4
Capacidad del depósito CT 15 E 15 l
	CT 25 E 25 l
Dimensiones LxAnxAl CT 15 E 470x320x430 mm
	CT 25 E 470x320x510 mm
Peso CT 15 E 11,2 kg
	CT 25 E 12 kg

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado para

• succionar y aspirar polvo no perjudicial para la salud, suciedad, arena, virutas;
• aspirar agua;
• proporcionar un alto rendimiento en aplicaciones profesionales,

conforme a IEC/EN 60335-2-69.

El sistema móvil de aspiración solo es apto para interiores.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

• Observar los datos indicados en la placa de tipo.
  ▶ Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio

▶ Colocar la bolsa filtrante [2].
▶ Conectar el tubo flexible de aspiración [3].

6.2 Conectar el sistema móvil de aspiración

ADVERTENCIA

Peligro de lesiones por herramientas en funcionamiento sin control

• Antes de conectarlo, asegurarse de que la herramienta conectada esté apagada.

ADVERTENCIA

Peligro de lesiones por descarga eléctrica

• Conectar el enchufe a un enchufe con protección de puesta a tierra.
• No meter las manos en el enchufe del sistema móvil de aspiración.

Si el sistema móvil de aspiración está conectado con el enchufe, el enchufe de la máquina conduce electricidad continuamente al sistema móvil de aspiración.

Conectar el sistema móvil de aspiración con el enchufe

El sistema móvil de aspiración está desconectado.

▶ Conectar el cable de red con el enchufe.
El enchufe de la máquina [1-1] conduce electricidad.

Poner el sistema móvil de aspiración en el modo de espera

▶ Pulsar el interruptor de conexión y desconexión [1-10].
El enchufe de la máquina [1-1] conduce electricidad.

i El LED verde [1-12] indica el modo de espera.

Poner en marcha el sistema móvil de aspiración automáticamente

El sistema móvil de aspiración está en el modo de espera.

Para poner en marcha automáticamente el sistema móvil de aspiración: Conectar la herramienta conectada.

Poner en marcha el sistema móvil de aspiración de forma manual

El sistema móvil de aspiración está en el modo de espera.

▶ Pulsar la tecla MAN [1-11].

Desenchufar el sistema móvil de aspiración en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

6.3 Conexión de la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

▶ Observar el consumo nominal máximo en el enchufe de la máquina (véase el capítulo Datos técnicos).
▶ Desconectar la herramienta eléctrica.

Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspiración

- Conectar la herramienta eléctrica al enchufe de la máquina [1-1].

La herramienta eléctrica está conectada con el sistema móvil de aspiración mediante un cable de red.

7 Ajustes

7.1 Regulación de la capacidad de aspiración

▶ Pulsar las teclas Más o Menos [1-12] durante la aspiración.

7.2 Manguito de aspiración

La función de bypass del manguito de aspiración impide la aspiración de las lijadoras y las boquillas para suelos en superficies lisas.

Abrir

- Girar el anillo de ajuste para situarlo en la posición "OPEN".

Cerrar

- Girar el anillo de ajuste para situarlo en la posición "CLOSE".

7.3 Protector contra sobretemperatura

Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica. El LED inferior [1-12] muestra una avería.

El LED se ilumina en rojo Sobretemperatura

• Desconectar el sistema móvil de aspiración y dejar que se enfríe.
  ▶ Volver a conectar el sistema móvil de aspiración después de unos 5 minutos.

8 Trabajo

8.1 Aspiración de sustancias secas

Aspiración de sustancias secas

Utilizar siempre una bolsa filtrante.

8.2 Aspiración de materiales húmedos/ líquidos

Retirar la bolsa filtrante.

Utilizar filtros para aspirar líquidos especiales.

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente.

El LED inferior [1-12] se ilumina en rojo.

• Desconectar el sistema móvil de aspiración [1-10].
• Abrir los enganches de sujeción y retirar la parte superior de la herramienta [1-7].
  ▶ Vaciar el depósito para suciedad [1-9].

Después de aspirar en mojado, dejar secar el filtro para aspirar líquidos.

Secar el sistema móvil de aspiración y el depósito para suciedad antes de aspirar el polvo seco y del almacenamiento.

ATENCIÓN

Polvos perjudiciales para la salud Daños en las vías respiratorias

▶ Después de aspirar en mojado, retirar el filtro para aspirar líquidos y sustituirlo por el filtro principal para sustancias secas.

ATENCIÓN

Salida de espuma y líquidos

- Desconectar inmediatamente la herramienta y vaciarla.

8.3 Salida del escape

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

▶ ¡No quitar el polvo soplando!

La salida del escape ofrece la posibilidad de derivar el aire de salida por medio de un tubo flexible de aspiración hacia el exterior del edificio.

▶ Abrir la rejilla de la abertura de soplado [1-8].
- Introducir el tubo flexible de aspiración en la abertura de soplado [1-8].

8.4 Cambio de la bolsa filtrante sin polvo

• Abra los enganches de sujeción y retire la parte superior del aparato [2].
• Tirar de la lengüeta en la bolsa filtrante hasta que la apertura de la bolsa esté totalmente cerrada.

La bolsa filtrante ahora está cerrada con seguridad y se puede retirar.

- Colocar la parte superior de la herramienta y cerrar los enganches de sujeción.

8.5 Sustitución del elemento de filtro [6]

▶ Extraer el cajón de filtro [1-6] utilizado.
- Desechar el cajón de filtro usado teniendo en cuenta las disposiciones legales aplicables.
- Introducir el nuevo cajón de filtro [1-6].

Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo Festool o en la dirección de internet www.festool.com.
- Utilizar únicamente material de consumo y accesorios Festool originales. Solo los accesorios probados y autorizados por Festool son seguros y están perfectamente adaptados a la herramienta y a la aplicación.

AVISO

Daños en el motor

• El motor puede resultar dañado si se aspira sin tener un filtro principal montado o si este está dañado.

8.6 Al finalizar el trabajo

• Desconectar el sistema de aspiración móvil y extraer el enchufe.
  ▶ Vaciar el depósito para suciedad.

• Limpiar el sistema móvil de aspiración aspirándolo y limpiándolo a fondo por dentro y por fuera.
  ▶ Enrollar el cable de alimentación.

• Introducir el cable de alimentación [4-1] en el compartimento con cierre. Pasar el cable de red por la entalladura [4-2].
  ▶ Desprender el tubo flexible de aspiración [5-1] y colocarlo en su fijación [1-3] en el sistema móvil de aspiración.
• Limpiar con regularidad los sensores del nivel de llenado [7-1] y comprobar si están dañados.
  ▶ Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

i La tapa del compartimento también sirve para depositar herramientas.

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

10 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-

sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse

por separado y reciclarse de forma respetuosa con el medio ambiente.

Puede ver información sobre los puntos de recogida para una correcta eliminación de residuos en www.festool.es/recycling.

Información sobre REACH: www.festool.es/reach

Sommario

Existe perigo de asfixia.

2 Símbolos
