BRUKSANVISNING CT 15 E FESTOOL

EU-samsvarserklæring. Vi erklærer under ene- ansvar at dette produktet oppfyller alle relevante krav i følgende EU-direktiver og at følgende standarder eller normative dokumenter er blitt lagt til grunn:

• 10 Miljø Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes. Dansk 59Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding. Information om korrekt bortskaffelse på gen brugsstationer findes på www.festool.dk/ recycling . Informationer om REACH: www.festool.dk/ reach Dansk 60Innholdsfortegnelse 1 Sikkerhetsinformasjon p. 61
• 2 Symboler p. 62
• 3 Apparatets deler p. 62
• 4 Tekniske data p. 63
• 5 Tiltenkt bruk p. 63
• 6 Igangsetting p. 63
• 7 Innstillinger p. 64
• 8 Arbeid p. 64
• 9 Vedlikehold og pleie p. 65

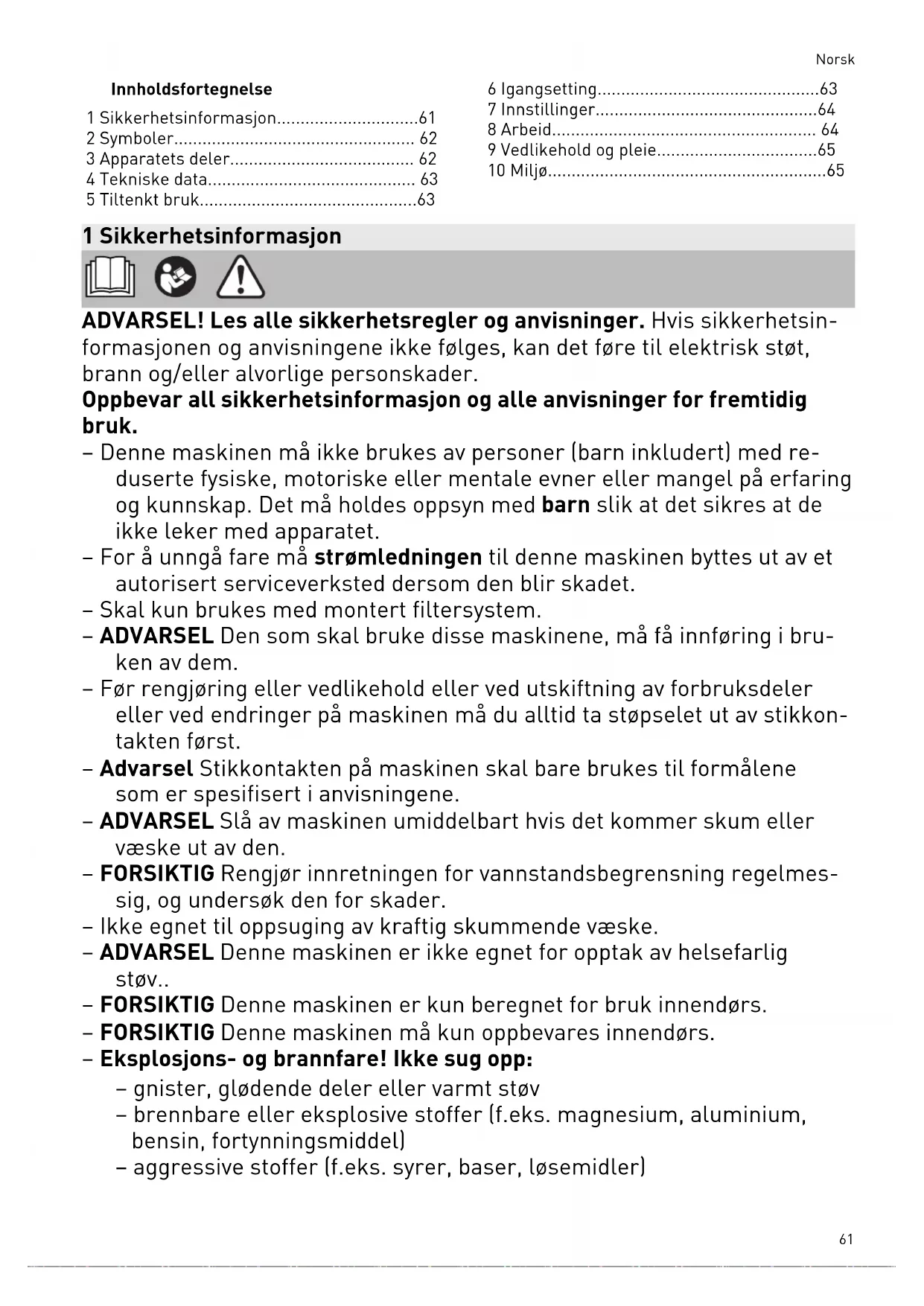

• 10 Miljø 1 Sikkerhetsinformasjon ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsin formasjonen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. – Denne maskinen må ikke brukes av personer (barn inkludert) med re duserte fysiske, motoriske eller mentale evner eller mangel på erfaring og kunnskap. Det må holdes oppsyn med barn slik at det sikres at de ikke leker med apparatet. – For å unngå fare må strømledningen til denne maskinen byttes ut av et autorisert serviceverksted dersom den blir skadet. – Skal kun brukes med montert filtersystem. – ADVARSEL Den som skal bruke disse maskinene, må få innføring i bru ken av dem. – Før rengjøring eller vedlikehold eller ved utskiftning av forbruksdeler eller ved endringer på maskinen må du alltid ta støpselet ut av stikkon takten først. – Advarsel Stikkontakten på maskinen skal bare brukes til formålene som er spesifisert i anvisningene. – ADVARSEL Slå av maskinen umiddelbart hvis det kommer skum eller væske ut av den. – FORSIKTIG Rengjør innretningen for vannstandsbegrensning regelmes sig, og undersøk den for skader. – Ikke egnet til oppsuging av kraftig skummende væske. – ADVARSEL Denne maskinen er ikke egnet for opptak av helsefarlig støv – FORSIKTIG Denne maskinen er kun beregnet for bruk innendørs. – FORSIKTIG Denne maskinen må kun oppbevares innendørs. – Eksplosjons- og brannfare! Ikke sug opp: – gnister, glødende deler eller varmt støv – brennbare eller eksplosive stoffer (f.eks. magnesium, aluminium, bensin, fortynningsmiddel) – aggressive stoffer (f.eks. syrer, baser, løsemidler) Norsk 61– kjemisk reaktive stoffer som fører til varmeutvikling, syrer/base, gas ser osv (f.eks. reaktive 2K-materialer, aluminium og vann) – Følg nasjonale sikkerhetsforskrifter og angivelsene fra materialprodu senten! – Skal kun brukes med egnet verneutstyr. – Kontroller visuelt at apparatet er i orden, og bruk den bare i tørre omgi velser og i samsvar med instruksjonene. – Kontroller støpselet, stikkontakten, ledningen og filteret jevnlig for å unngå fare. Skadde elektriske komponenter må utelukkende skiftes ut av et autorisert serviceverksted. – Må ikke løftes eller transporteres med krankrok eller løfteverktøy! – Bruk ikke slangefestet [1-3] til å holde støvsugeren når den bæres! – Sett maskinen på et plant underlag, og sikre den slik at den ikke ruller. – Dette apparatet må ikke brukes av personer som kan reagere følsomt på elektrisk støt (f.eks. personer med pacemaker), ettersom statisk la ding ikke kan utelukkes. – Bruk kun original sugeslange fra Festool. – Ta hensyn til arbeidsomgivelsene og pass på deg selv og tredjeparter under transport eller bruk av apparatet. Da unngår du f.eks. at sugeslangen eller strømledningen fører til snu blefare. – Hold emballasjefoliene unna barn. Det er kvelningsfare. 2 Symboler Advarsel om generell fare Advarsel om elektrisk støt Les sikkerhetsanvisningene i bruker håndboken. Brukerhåndbok. Les sikkerhetsanvis ningene! Må ikke kastes i husholdningsavfallet. Trekk ut støpselet Bruk åndedrettsvern. Klatring forbudt CE-merking: Bekrefter at elektroverk tøyet er i samsvar med EU-direktivene. Tips, merknad Veiledning 3 Apparatets deler [1-1] Apparatkontakt [1-2] Lednings- og tilbehørsoppbevaring [1-3] Slangefeste [1-4] Håndtak [1-5] Lås [1-6] Filterskuff [1-7] Låseklemme [1-8] Utblåsingsåpning [1-9] Smussbeholder [1-10] Av/på-knapp [1-11] MAN-knapp [1-12] Sugeeffektregulering Norsk 62De oppgitte illustrasjonene finnes fremst i bruksanvisningen. 4 Tekniske data Støvsuger Opptatt effekt 350–1200 W Tilkoblingseffekt på apparatkontakt maks. EU CH, DK p. 65

2200 W 1150 W 1610 W Volumstrøm (luft) maks., suger/turbin 130 m³/h / 222 m³/h Undertrykk, maks., turbin 24 000 Pa Filteroverflate 3508 cm² Sugeslange D 27/32 mm x 3,5 m-RAS/CT Lengde på strømtilkoblingsledningen 5,5 m Lydtrykknivå ifølge EN 60335-2-69/ usikkerhet K 70 dB(A)/ 3 dB Hånd/arm-vibrasjon ifølge EN 60335-2-69/ usikkerhet K <2,5 m/s²/ 1,5 m/s² Beskyttelsesklasse IP X4 Beholdervolum CT 15 E 15 l CT 25 E 25 l Mål LxBxH CT 15 E 470x320x430 mm CT 25 E 470x320x510 mm Vekt CT 15 E 11,2 kg CT 25 E 12 kg 5 Tiltenkt bruk Mobil tørr-/våtsuger egnet for – oppsuging av ikke-helsefarlig støv, smuss, sand, spon – oppsuging av vann, – høyere belastning ved profesjonell bruk, i henhold til IEC/EN 60335-2-69. Støvsugeren er kun beregnet for innendørs bruk. Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret. 6 Igangsetting ADVARSEL Ikke tillatt spenning eller frekvens! Fare for ulykker ► Ta hensyn til angivelsene på typeskiltet. ► Ta hensyn til landsspesifikke særegenhe ter.

ADVARSEL Fare for personskader hvis verktøy starter ukontrollert ► Før innkobling må det kontrolleres at til koblet verktøy er slått av. ADVARSEL Fare for personskader pga. elektrisk strøm ► Sett nettstøpselet inn i en jordet stikkon takt. ► Ikke ta inn i stikkontakten til støvsugeren. Når støvsugeren er koblet til strømkon takten, leder utstyrsstikkontakten til støv sugeren konstant strøm. Norsk 63Koble støvsugeren til stikkontakten Støvsugeren er slått av. ► Koble strømledningen til stikkontakten. Utstyrsstikkontakten [1-1] leder strøm. Sette støvsugeren i standbymodus ► Trykk inn på/av-knappen [1-10]. Utstyrsstikkontakten [1-1] leder strøm. Den grønne lysdioden [1-12] indikerer standbymodus. Automatisk start av støvsugeren Støvsugeren er i standbymodus. ► For å starte støvsugeren automatisk: Slå på det tilkoblede verktøyet. Starte støvsugeren manuelt Støvsugeren er i standbymodus. ► Trykk på MAN-knappen [1-11]. Når støvsugeren ikke er i bruk, og før vedlikeholds- og rengjøringsarbeid, må du ta støpselet til støvsugeren ut av stikkontak ten.

6.3 Tilkobling av elektroverktøy

Bypass-funksjonen til sugemuffen forhindrer at slipemaskiner og gulvdyser suger seg fast på glatte overflater. Åpne ► Vri innstillingsringen til posisjonen "OPEN". Lukke ► Vri innstillingsringen til posisjonen "CLO SE".

8.1 Suging av tørre stoffer

Suging av tørre stoffer Bruk alltid filterpose.

8.2 Suging av våte stoffer/væsker

Ta ut filterposen. Bruk et spesielt våtfilter. Når maksimalt fyllnivå er nådd, avbrytes sugin gen automatisk. Den nederste lysdioden [1-12] lyser rødt. ► Slå av støvsugeren [1-10] . ► Åpne låseklemmen [1-7] og ta av overdelen på apparatet. ► Tøm smussbeholderen [1-9]. La våtfilteret tørke etter våtsuging! Tørk støvsugeren og smussbeholderen før opp suging av tørt støv samt før oppbevaring.

FORSIKTIG Helseskadelig støv Skader på luftveiene ► Fjern våtfilteret etter våtsugingen, og bytt det ut med hovedfilter for tørre stoffer. FORSIKTIG Skum og væske som lekker ut ► Apparatet må omgående slås av og tøm mes.

FORSIKTIG Helsefarlig støv Skader på luftveiene ► Ikke blås ut støv! Luftutslippet gjør det mulig å lede avtrekksluf ten ut av en bygning ved hjelp av sugeslangen. ► Åpne gitteret foran utblåsningsåpnin gen [1-8]. Norsk 64► Skyv sugeslangen inn i utblåsningsåpnin gen [1-8].

8.4 Lite støv ved bytte av filtersekk

► Åpne låseklemmen og ta av overdelen på apparatet [2]. ► Dra i flippen på filtersekken til filterposeåp ningen er helt lukket. Filtersekken er nå godt lukket og kan tas ut. ► Sett på apparatets overdel og steng låse klemmene.

8.5 Bytte av filterelement [6]

► Slå av støvsugeren, og trekk ut nettstøpse let. ► Tøm smussbeholderen. ► Rengjør støvsugeren innvendig og utvendig ved å støvsuge den og tørke over den. ► Vikle opp nettledningen. ► Legg nettledningen [4-1] i oppbevaringen som kan låses. Legg da strømledningen gjennom utsparingen [4-2]. ► Koble fra sugeslangen [5-1], og fest den på støvsugeren ved hjelp av slangefestet [1-3]. ► Rengjør nivåfølerne [7-1] og undersøk dem for skader jevnlig. ► Sett støvsugeren i et tørt rom som er stengt for uvedkommende. Lokket til oppbevaringen kan også brukes til å sette fra seg verktøy på. 9 Vedlikehold og pleie ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av kontakten før alle ty per vedlikeholds- og reparasjonsarbeid på apparatet! ► Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservi ce-verksted. Kundeservice og reparasjon skal kun utføres av produsenten eller au toriserte verksteder. Nærmeste re presentant eller verksted, se: www.festool.com/service Bruk kun originale Festool-reserve deler! Best.-nr. finner du på: www.festool.com/service EKAT
