KÄYTTÖOHJE CT 15 E FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

• 10 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Följ den nationella föreskrifterna. Enligt EU-direktivet om uttjänt el- och elektro nikutrustning och omsättning till nationell lag stiftning måste förbrukade elverktyg källsorte ras och återvinnas på ett miljövänligt sätt. Information om insamlingsstationer för korrekt avfallshantering finns på www.festool.se/ recycling . Information om REACH: www.festool.se/reach Svenska 48Sisällys 1 Turvallisuusohjeet p. 49
• 2 Tunnukset p. 50
• 3 Laitteen osat p. 50
• 4 Tekniset tiedot p. 51
• 5 Määräystenmukainen käyttö p. 51
• 6 Käyttöönotto p. 51
• 7 Säädöt p. 52
• 8 Työskentely p. 52
• 9 Huolto ja hoito p. 53

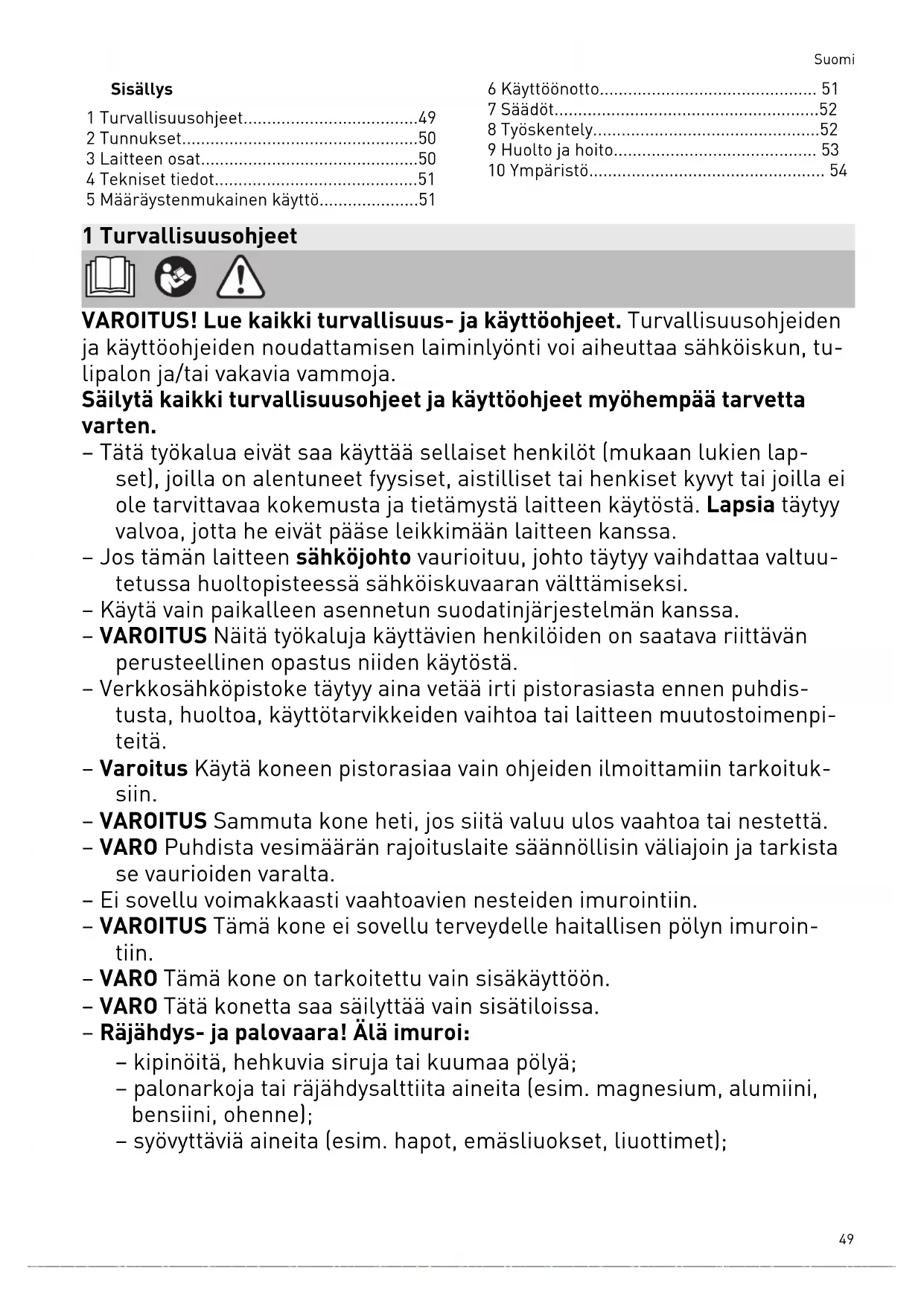

• 10 Ympäristö 1 Turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tu lipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten. – Tätä työkalua eivät saa käyttää sellaiset henkilöt (mukaan lukien lap set), joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja tietämystä laitteen käytöstä. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa. – Jos tämän laitteen sähköjohto vaurioituu, johto täytyy vaihdattaa valtuu tetussa huoltopisteessä sähköiskuvaaran välttämiseksi. – Käytä vain paikalleen asennetun suodatinjärjestelmän kanssa. – VAROITUS Näitä työkaluja käyttävien henkilöiden on saatava riittävän perusteellinen opastus niiden käytöstä. – Verkkosähköpistoke täytyy aina vetää irti pistorasiasta ennen puhdis tusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muutostoimenpi teitä. – Varoitus Käytä koneen pistorasiaa vain ohjeiden ilmoittamiin tarkoituk siin. – VAROITUS Sammuta kone heti, jos siitä valuu ulos vaahtoa tai nestettä. – VARO Puhdista vesimäärän rajoituslaite säännöllisin väliajoin ja tarkista se vaurioiden varalta. – Ei sovellu voimakkaasti vaahtoavien nesteiden imurointiin. – VAROITUS Tämä kone ei sovellu terveydelle haitallisen pölyn imuroin tiin. – VARO Tämä kone on tarkoitettu vain sisäkäyttöön. – VARO Tätä konetta saa säilyttää vain sisätiloissa. – Räjähdys- ja palovaara! Älä imuroi: – kipinöitä, hehkuvia siruja tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne); – syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet); Suomi 49– kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/ emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini ja vesi). – Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmista jan antamia ohjeita! – Käytä vain sopivan suojavarustuksen kanssa! – Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämää räisesti), kuivassa ympäristössä ja ohjeiden mukaan! – Vaaran välttämiseksi tarkasta pistoke, pistorasia, johto ja suodatin säännöllisin väliajoin. Vaihdata vialliset sähkökomponentit vain valtuu tetussa huoltokorjaamossa. – Älä nosta äläkä kuljeta nosturikoukun tai nostolaitteen varassa. – Järjestelmäimuria ei saa kantaa imuletkun kiinnittimen [1-3] varassa! – Aseta laite vain tasaiselle alustalle ja varmista, ettei se pääse vierimään pois paikaltaan. – Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentahdistin)), kos ka laitteeseen voi varautua staattista sähköä. – Käytä vain alkuperäistä Festool-imuletkua. – Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana. Tällä tavalla estät esim. imuletkun tai verkkovirtavirtajohdon aiheutta mat kompastumiset. – Pidä pakkauskalvot poissa lasten ulottuvilta. Tukehtumisvaara. 2 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöohjeet ja turvallisuusohjeet. Lue käyttöohjeet ja turvallisuusohjeet! Älä hävitä kotitalousjätteiden mukana. Vedä verkkopistoke irti Käytä hengityssuojainta. Laitteen päälle kiipeäminen on kielletty CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Ohje, vihje Käsittelyohje 3 Laitteen osat [1-1] Laitepistorasia [1-2] Johto- ja tarvikekotelo [1-3] Imuletkun kiinnitin [1-4] Kahva [1-5] Lukitsin [1-6] Suodatinpanos Suomi 50[1-7] Kiinnityssalpa [1-8] Puhallusaukko [1-9] Likasäiliö [1-10] Käynnistys-/sammutuskytkin [1-11] MAN-painike [1-12] Imutehon säätö Mainitut kuvat ovat käyttöoppaan alussa. 4 Tekniset tiedot Järjestelmäimurit Tehontarve 350 - 1200 W Liitäntäarvo laitepistorasiaan maks. EU CH, DK p. 54

2200 W 1150 W 1610 W Imurin/turbiinin maks. virtaus (ilma) 130 m³/h / 222 m³/h Turbiinin maks. alipaine 24000 Pa Suodatuspinta-ala 3508 cm² Imuletku D 27/32 mm x 3,5 m-RAS/CT Sähköjohdon pituus 5,5 m Äänenpainetaso standardin EN 60335-2-69 mukaan / epävar muus K 70 dB(A)/ 3 dB Tärinä käden/käsivarren kohdalla standardin EN 60335-2-69 mu kaan / epävarmuus K <2,5 m/s²/ 1,5 m/s² Suojausluokka IP X4 Säiliön tilavuus CT 15 E 15 l CT 25 E 25 l Mitat pxlxk CT 15 E 470x320x430 mm CT 25 E 470x320x510 mm Paino CT 15 E 11,2 kg CT 25 E 12 kg 5 Määräystenmukainen käyttö Järjestelmäimuri soveltuu – Terveydelle vaarattomien pölylaatujen, lian, hiekan, lastujen imurointiin, – veden imemiseen, – raskaaseen ammattikäyttöön, standardin IEC/EN 60335-2-69 mukaan. Järjestelmäimuri soveltuu vain sisätiloissa käy tettäväksi. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Noudata konekilvessä olevia ohjetietoja. ► Huomioi maakohtaiset erikoismääräykset.

► Laita suodattava pölypussi paikalleen [2]. ► Kytke imuletku paikalleen [3]. Suomi

516.2 Järjestelmäimurin kytkeminen

VAROITUS Loukkaantumisvaara tahattomasti käynnis tyvien työkalujen takia ► Varmista ennen käynnistystä, että paikal leen liitetty työkalu on kytketty pois päältä. VAROITUS Sähkövirran aiheuttama loukkaantumisvaa

► Kytke sähköpistoke suojamaadoitettuun pistorasiaan. ► Älä koske järjestelmäimurin pistorasiaan. Kun järjestelmäimuri on kytketty verkko pistorasiaan, järjestelmäimurin laitepisto rasiasta voi ottaa jatkuvasti virtaa. Järjestelmäimurin kytkeminen pistorasiaan Järjestelmäimuri on kytketty pois päältä. ► Liitä sähköjohto pistorasiaan. Laitepistorasia [1-1] johtaa virtaa. Järjestelmäimurin kytkeminen valmiustilaan ► Paina käyttökytkintä [1-10]. Laitepistorasia [1-1] johtaa virtaa. Vihreä LED-valo [1-12] ilmoittaa valmius tilan. Järjestelmäimurin automaattinen käynnistys Järjestelmäimuri on valmiustilassa. ► Kun haluat käynnistää järjestelmäimurin automaattisesti: Käynnistä imuriin liitetty työkalu. Järjestelmäimurin manuaalinen käynnistys Järjestelmäimuri on valmiustilassa. ► Paina MAN-painiketta [1-11]. Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä ennen imuriin liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS Loukkaantumisvaara ► Huomioi laitepistorasian suurin sallittu lii täntäarvo (ks. luku Tekniset tiedot). ► Kytke sähkötyökalu pois päältä. Verkkovirtakäyttöisen sähkötyökalun yhdistä minen järjestelmäimuriin ► Kytke sähkötyökalu laitepistorasiaan [1-1]. Sähkötyökalu on yhdistetty sähköjohdolla jär jestelmäimuriin. 7 Säädöt

► Paina plus- tai miinuspainikkeita [1-12] imuroinnin yhteydessä.

Imumuhvin ohivirtaustoiminto estää hiomako neiden ja lattiasuulakkeiden imeytymisen kiinni sileitä pintoja vasten. Avaa ► Käännä säätörengas asentoon "OPEN". Sulje ► Käännä säätörengas asentoon "CLOSE".

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmai nen LED-valo [1-12] ilmoittaa häiriöstä. LED-merkkivalo palaa punaise

Ylilämpötila ► Sammuta järjestelmäimuri ja anna sen jäähtyä. ► Kytke järjestelmäimuri uudelleen päälle noin 5 minuutin kuluttua. 8 Työskentely

8.1 Kuivien aineiden imurointi

Kuivien aineiden imurointi Käytä aina suodatinpussia.

8.2 Märkien aineiden / nesteiden imurointi

Ota pölypussi pois! Käytä erityistä märkäsuodatinta. Kun suurin sallittu täyttöaste saavutetaan, imu rointi keskeytyy automaattisesti. Alimmaisin LED-valo [1-12] palaa punaisena. ► Sammuta järjestelmäimuri [1-10] . ► Avaa kiinnityssalvat [1-7] ja ota laitteen ylä osa pois. ► Tyhjennä likasäiliö [1-9]. Anna märkäimuroinnin jälkeen märkäsuodatti men kuivua! Kuivaa järjestelmäimuri ja likasäiliö ennen kui van pölyn imurointia ja ennen varastointia. Suomi 52HUOMIO Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara ► Irrota märkäsuodatin märkäimuroinnin jäl keen ja korvaa sen kuiville aineille tarkoi tetulla pääsuodattimella. HUOMIO Laitteesta ulosvuotava vaahto ja nesteet ► Katkaise toiminta välittömästi ja tyhjennä laite.

8.3 Poistoilma-aukko

HUOMIO Terveydelle haitallisia pölylaatuja Hengitysteiden loukkaantumisvaara ► Älä puhalla pölyä ilmaan! Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle. ► Avaa poistoilma-aukon [1-8] edessä oleva ritilä. ► Työnnä imuletku poistoilma-aukkoon [1-8].

8.4 Pölypussin vaihtaminen pölyämistä

välttäen ► Avaa kiinnityssalvat ja ota laitteen yläosa pois [2]. ► Vedä pölypussin korvakkeesta, kunnes pus sin aukko on kokonaan kiinni. Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois. ► Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat.

8.5 Suodatinelementin vaihto [6]

► Vedä käytetty suodatinpanos [1-6] ulos. ► Hävitä käytöstä poistettu suodatinpanos la kimääräysten mukaan. ► Työnnä uusi suodatinpanos [1-6] paikal leen. Tarvikkeiden, suodattimien ja käyttötarvik keiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoitteesta "www.festool.com". – Käytä vain alkuperäisiä Festoolin lisäva rusteita ja kulutustarvikkeita. Vain Festo olin testaamat ja hyväksymät lisävarusteet ovat turvallisia ja varmasti yhteensopivia työkalun ja käyttösovelluksen kanssa. HUOMAUTUS Moottori vaurioitumisvaara ► Moottorin vaurioitumisvaaran takia älä missään tapauksessa imuroi ilman pää suodatinta tai viallisen pääsuodattimen kanssa.

► Katkaise järjestelmäimurin toiminta ja vedä verkkopistoke irti pistorasiasta. ► Tyhjennä likasäiliö. ► Puhdista järjestelmäimurin sisä- ja ulko puoli imuroimalla ja pyyhkimällä. ► Kääri verkkoliitäntäjohto rullalle. ► Aseta verkkoliitäntäjohto [4-1] suljettavan kotelon sisään. Ohjaa sitä varten sähköjohto aukon [4-2] läpi. ► Irrota imuletku [5-1] ja kiinnitä se imulet kun kiinnittimen [1-3] avulla järjestelmäi muriin. ► Puhdista täyttymissensorit [7-1] ja tarkasta ne vaurioiden varalta säännöllisin väliajoin. ► Vie järjestelmäimuri kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä. Kotelon kansi toimii myös työkalujen säily tystasona. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT
