KÄYTTÖOHJE CTM Midi I FESTOOL

EY-standardinmukaisuusvakuutus. Va

kuutamme yksinvastuullisina, etta tuote on seu- raavien standardien ja normatiivisten ohjeiden mukainen:

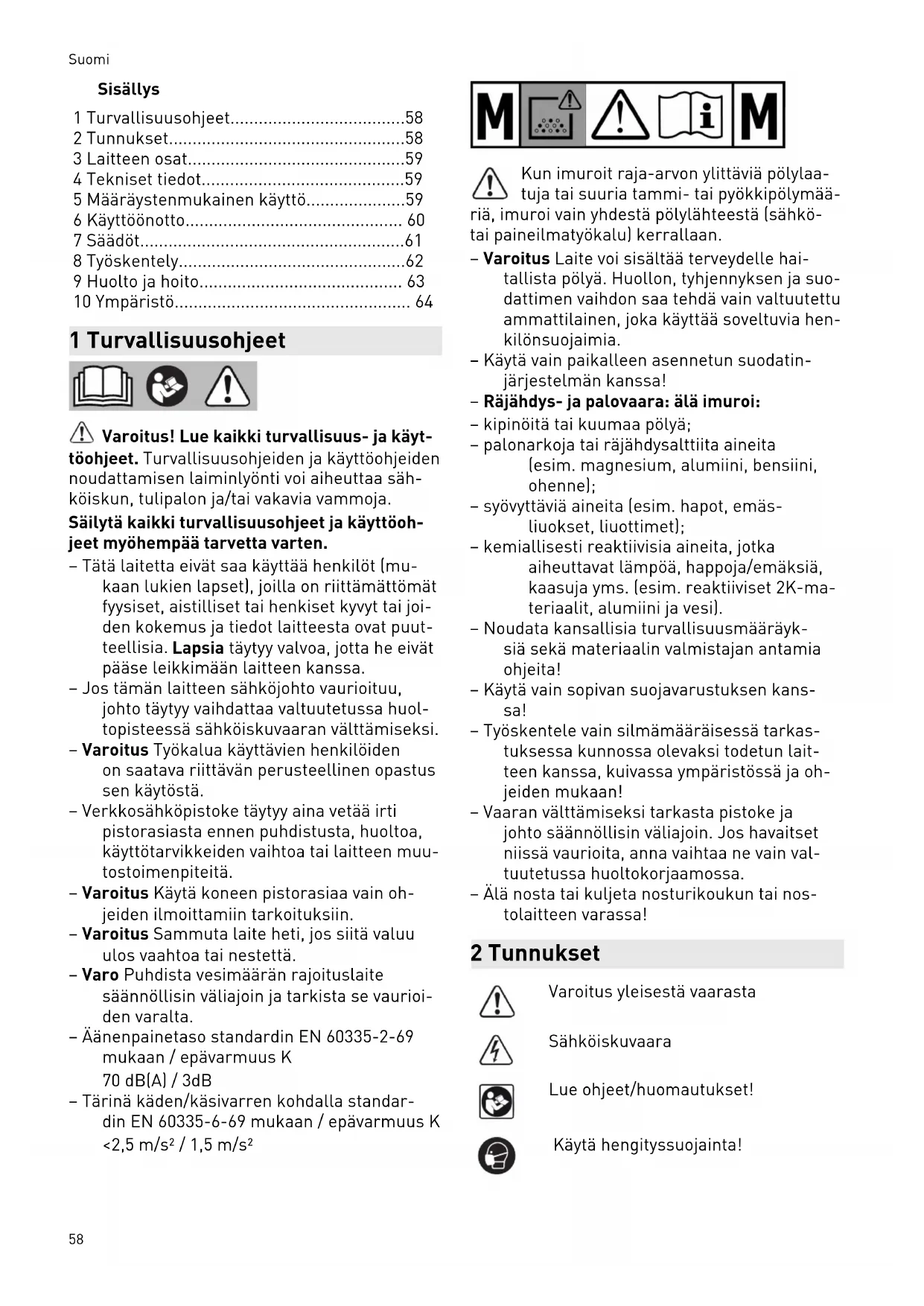

• och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool. Svenska 57Sisällys 1 Turvallisuusohjeet p. 58
• 2 Tunnukset p. 58
• 3 Laitteen osat p. 59
• 4 Tekniset tiedot p. 59
• 5 Määräystenmukainen käyttö p. 59
• 6 Käyttöönotto p. 60
• 7 Säädöt p. 61
• 8 Työskentely p. 62
• 9 Huolto ja hoito p. 63
• 10 Ympäristö 1 Turvallisuusohjeet Varoitus! Lue kaikki turvallisuus- ja käyt töohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa säh köiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. – Tätä laitetta eivät saa käyttää henkilöt (mu kaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joi den kokemus ja tiedot laitteesta ovat puut teellisia. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa. – Jos tämän laitteen sähköjohto vaurioituu, johto täytyy vaihdattaa valtuutetussa huol topisteessä sähköiskuvaaran välttämiseksi. – Varoitus Työkalua käyttävien henkilöiden on saatava riittävän perusteellinen opastus sen käytöstä. – Verkkosähköpistoke täytyy aina vetää irti pistorasiasta ennen puhdistusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muu tostoimenpiteitä. – Varoitus Käytä koneen pistorasiaa vain oh jeiden ilmoittamiin tarkoituksiin. – Varoitus Sammuta laite heti, jos siitä valuu ulos vaahtoa tai nestettä. – Varo Puhdista vesimäärän rajoituslaite säännöllisin väliajoin ja tarkista se vaurioi den varalta. – Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K 70 dB(A) / 3dB – Tärinä käden/käsivarren kohdalla standar din EN 60335-6-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s² Kun imuroit raja-arvon ylittäviä pölylaa tuja tai suuria tammi- tai pyökkipölymää riä, imuroi vain yhdestä pölylähteestä (sähkö- tai paineilmatyökalu) kerrallaan. – Varoitus Laite voi sisältää terveydelle hai tallista pölyä. Huollon, tyhjennyksen ja suo dattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttää soveltuvia hen kilönsuojaimia. – Käytä vain paikalleen asennetun suodatin järjestelmän kanssa! – Räjähdys- ja palovaara: älä imuroi: – kipinöitä tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne); – syövyttäviä aineita (esim. hapot, emäs liuokset, liuottimet); – kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms. (esim. reaktiiviset 2K-ma teriaalit, alumiini ja vesi). – Noudata kansallisia turvallisuusmääräyk siä sekä materiaalin valmistajan antamia ohjeita! – Käytä vain sopivan suojavarustuksen kans sa! – Työskentele vain silmämääräisessä tarkas tuksessa kunnossa olevaksi todetun lait teen kanssa, kuivassa ympäristössä ja oh jeiden mukaan! – Vaaran välttämiseksi tarkasta pistoke ja johto säännöllisin väliajoin. Jos havaitset niissä vaurioita, anna vaihtaa ne vain val tuutetussa huoltokorjaamossa. – Älä nosta tai kuljeta nosturikoukun tai nos tolaitteen varassa! 2 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue ohjeet/huomautukset! Käytä hengityssuojainta! Suomi 58Varoitus! Laite voi sisältää terveydelle haitallista pölyä! Soveltuu altistuksen raja-arvol taan yli 0,1 mg/m p. 64

pölyn imuroin tiin Älä hävitä kotitalousjätteiden mukana. Päälle kiipeäminen on kielletty 3 Laitteen osat [1-2] Laitepistorasia [1-3] SysDoc [1-4] Kahva [1-7] Letkunpidin [1-8] T-Loc-lukitsin Systainer-salkkua varten [1-9] Likasäiliö [1-10] Kiinnityssalpa [1-11] Käyttökytkin [1-12] + [1-13] Jarru [1-14] Puhallusaukko [1-15] Suodatinpanos [1-16] Puhdistus [1-17] MAN-painike [1-18] Manuaalinen imuletkun säätö (valmiustilassa) tai imutehon säätö (imuroitaessa) [1-19] Yhteysnäyttö [1-20] Parikytkentäpainike Mainitut kuvat ovat käyttöohjekirjan alussa. 4 Tekniset tiedot Järjestelmäimurit Ottoteho 350-1200 W Liitäntäarvo laitepistorasiaan maks. EU CH, DK GB 230 V/ 110 V 2200 W 1150 W 1610 W/ 770 W Imurin/turbiinin maks. virtaus (ilma) 130 m³/h / 222 m³/h Alipaine maks., turbiini 24000 Pa Suodatuspinta-ala 3369 cm² Imuletku D 27/32 mm x 3,5 m-AS Sähköjohdon pituus 7,5 m Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K 70 dB(A) / 3dB Tärinä käden/käsivarren kohdalla standardin EN 60335-6-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s² Suojausluokka IP X4 Säiliön tilavuus CTM MIDI I 15 l Mitat p x l x k CTM MIDI I 470 x 320 x 495 mm Paino CTM MIDI I 11,3 kg 5 Määräystenmukainen käyttö Järjestelmäimuri soveltuu – maks. 0,1 mg/m³ pölyn imurointiin pölyluo kan "M" mukaan, tähän luokkaan kuuluvat myös puu- ja maalipöly – veden imemiseen, – raskaaseen ammattikäyttöön, Suomi 59standardin IEC/EN 60335-2-69 mukaan. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Noudata konekilvessä olevia ohjetietoja. ► Huomioi maakohtaiset erikoismääräykset.

► Laita pölypussi/jätesäkki paikalleen [2]. ► Asenna johtokela [3]. ► Kytke imuletku paikalleen [3].

6.2 Järjestelmäimurin kytkeminen

VAROITUS Loukkaantumisvaara tahattomasti käynnis tyvien työkalujen takia ► Varmista ennen käynnistystä, että paikal leen liitetty työkalu on kytketty pois päältä. VAROITUS Sähkövirran aiheuttama loukkaantumisvaa

► Kytke sähköpistoke suojamaadoitettuun pistorasiaan. ► Älä koske järjestelmäimurin pistorasiaan. Kun järjestelmäimuri on kytketty verkkopistorasiaan, järjestelmäimu rin laitepistorasiasta voi ottaa jatku vasti virtaa. Järjestelmäimurin kytkeminen pistorasiaan Järjestelmäimuri on kytketty pois päältä. ► Liitä sähköjohto pistorasiaan. Laitepistorasia [1-2] johtaa virtaa. Järjestelmäimurin kytkeminen valmiustilaan ► Paina käyttökytkintä [1-11]. Laitepistorasia [1-2] johtaa virtaa. Vihreä LED-valo [1-18] ilmoittaa val miustilan. Järjestelmäimurin automaattinen käynnistys Järjestelmäimuri on valmiustilassa. ► Kun haluat käynnistää järjestelmäimurin automaattisesti: Käynnistä imuriin liitetty työkalu. Järjestelmäimurin manuaalinen käynnistys Järjestelmäimuri on valmiustilassa. ► Paina MAN-painiketta [1-17]. Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä ennen imuriin liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS Loukkaantumisvaara ► Huomioi laitepistorasian suurin sallittu lii täntäarvo (ks. luku Tekniset tiedot). ► Kytke sähkötyökalu pois päältä. Verkkovirtakäyttöisen sähkötyökalun yhdistä minen järjestelmäimuriin ► Kytke sähkötyökalu laitepistorasiaan [1-2]. Sähkötyökalu on yhdistetty sähköjohdolla jär jestelmäimuriin. Akkukäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin (MINI I / MIDI I) ► Paina valmiustilassa parikytkentäpainiket ta [1-20]. Yhteysnäyttö [1-19] vilkkuu hitaasti. Järjes telmäimuri on 60 sekunnin ajan parikytken tävalmiina. ► Kytke akkukäyttöinen työkalu päälle. Järjestelmäimuri käynnistyy ja akkukäyttöi nen työkalu on parikytkettynä siihen asti, kunnes järjestelmäimuri sammutetaan ma nuaalisesti tai sähköpistoke irrotetaan pis torasiasta. Akkutyökalu täytyy parikytkeä tämän jälkeen uudelleen. Kun teet uuden akkukäyttöisen työkalun pari kytkennän, tähän astinen parikytkentä kumou tuu.

6.4 Mobiililaitteen parikytkentä (MINI I /

MIDI I) Voit parikytkeä mobiililaitteen (esim. älypuheli men) Bluetooth

yhteyden välityksellä järjes telmäimuriin (esim. ohjelmiston päivittämiseksi Festool-sovelluksen kanssa). ► Pidä valmiustilassa järjestelmäimurin pari kytkentäpainiketta [1-20] painettuna 3 se kunnin ajan. Yhteysnäyttö [1-19] vilkkuu nopeasti. Järjestelmäimuri on 60 sekunnin ajan pari kytkentävalmiina. ► Noudata Festool-sovelluksessa olevia ohjei ta. Suomi

606.5 Kauko-ohjain (MINI I / MIDI I)

Kauko-ohjaimen ja järjestelmäimurin keskinäinen parikytkentä Jos haluat parikytkeä kauko-ohjaimen järjestel mäimuriin, kauko-ohjain täytyy palauttaa alku tilaan (katso Kauko-ohjaimen palautus alkuti laan). Tähän asti parikytkemättömät kauko-ohjaimet voi parikytkeä suoraan. Kauko-ohjainten ja järjestelmäimurin välille muodostettu parikytkentä säi lyy myös siinä tapauksessa, kun jär jestelmäimuri sammutetaan manuaa lisesti tai järjestelmäimurin sähköpis toke irrotetaan pistorasiasta. Järjestelmäimurin voi parikytkeä sa manaikaisesti maks. viiteen kauko- ohjaimeen. Järjestelmäimurin voi pa rikytkeä samanaikaisesti yhteen ak kukäyttöiseen sähkötyökaluun. ► Pidä valmiustilassa järjestelmäimurin pari kytkentäpainiketta [1-20] painettuna 3 se kunnin ajan. Yhteysnäyttö [1-19] vilkkuu nopeasti. Järjestelmäimuri on 60 sekunnin ajan pari kytkentävalmiina. ► Paina kauko-ohjaimen MAN-painiketta . Kauko-ohjain on tallennettu pysyvästi jär jestelmäimuriin. Kytkeminen päälle / pois päältä Kauko-ohjaimen ja järjestelmäimurin keskinäi sen parikytkennän jälkeen järjestelmäimurin voi kytkeä kauko-ohjaimella päälle ja pois pääl tä. ► Kytke päälle/pois päältä painamalla kauko- ohjaimen MAN-painiketta. Kauko-ohjaimen palautus alkutilaan Alkutilaan palautuksen avulla kauko-ohjaimen ja järjestelmäimurin keskinäinen parikytkentä saadaan poistettua. ► Pidä parikytkentäpainiketta ja MAN-paini ketta 10 sekunnin ajan painettuina. LED-merkkivalo palaa magentan värisenä, kun alkutilaan palautus on saatu tehdyksi.

6.6 Poista kaikki tallennetut laitteet

muistista. (MINI I / MIDI I) ► Pidä parikytkentäpainiketta [1-20] pohjassa vähintään 3 sekunnin ajan. Yhteysnäyttö [1-19] vilkkuu nopeasti. ► Vapauta parikytkentäpainike. ► Paina 3 sekunnin sisällä plus- ja miinus- painiketta [1-18] samanaikaisesti ja pidä niitä painettuna vähintään 3 sekunnin ajan. Järjestelmäimuri vahvistaa käskyn kolmella nopealla vilkahduksella. 7 Säädöt

7.1 Imuletkun halkaisijan säätäminen

Imuletkun halkaisija tunnistetaan au tomaattisesti RFID-sirulla varustetun imuletkun yhteydessä. Imuletkun halkaisija täytyy syöttää manuaali sesti valmiustilassa, jos imuletkussa ei ole RFID-sirua. ► Paina plus- tai miinus-painikkeita [1-18], kunnes saat asetetuksi haluamasi halkaisi jan. LED-valo palaa halutun halkaisijan kentä ssä. Jos kytket RFID-sirulla varustetun imuletkun, manuaaliset asetukset päällekirjoitetaan.

► Paina plus- tai miinuspainikkeita [1-18] imuroinnin yhteydessä.

7.3 Virtauksen valvonta

Jos imuletkun ilmannopeus laskee alle 20 m/s tasolle, siitä ilmoitetaan turvallisuussyistä va roitusäänellä (pölyluokan M yhteydessä). Suomi 61Mahdolliset syyt Korjaus Imutehon säädöksi [1-18] on valittu liian pieni arvo. Valitse suurempi arvo imutehon säädöksi (kat so luku 7.2 ). Imuletkun säädöksi [1-18] ei ole valittu kytketyn letkun kokoista halkaisijaa (vain imuletkuissa, joissa ei ole RFID-sirua). Säädä oikea letkunhalkaisija (katso luku 7.1 ). Imuletku tukkeutunut tai taittunut umpeen. Poista tukos tai suorista taittuma. Pölypussi täynnä. Asenna uusi pölypussi (katso luku 8.5 ). Pääsuodatin likainen. Puhdista pääsuodatin (katso luku 8.4 ). Vaihda pääsuodatin (katso luku 8.6 ). Valvontaelektroniikan toimintavirhe. Korjauta Festool-huollossa. Märkäimurointi. Ei vaaranna toimintaturvallisuutta, ei edellytä mitään toimenpiteitä.

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmai nen LED-valo [1-18] ilmoittaa häiriöstä. LED-valo palaa punaisena Ylilämpötila ► Sammuta järjestelmäimuri ja anna sen jäähtyä. ► Kytke järjestelmäimuri uudelleen päälle noin 5 minuutin kuluttua.

7.5 Lukitse jarru [1A]

► Nosta järjestelmäimuria hieman etupuolel ta. ► Paina jarru [1-13] alas, niin että se lukit tuu. ► Vapauta painamalla painiketta [1-12].

VAROITUS Loukkaantumisvaara ► Älä astu järjestelmäimurin säilytystason päälle. HUOMIO Loukkaantumisvaara ► Varmista kuljetuksen yhteydessä, että T- Loc tai neljä SysDoc-lukitsinta ovat kiinni. Säilytystasolle [1-7] voi kiinnittää Systainerin T- loc-lukitsimen [1-8] avulla. T-Locilla varusta mattomat Systainerit voi kiinnittää neljällä Sys Doc-lukitsimella [1-3]. 8 Työskentely

8.1 Kuivan pölyn imurointi

HUOMIO Terveydelle haitalliset pölylaadut Hengitysteiden loukkaantumisvaara ► Käytä aina suodattavaa pölypussia! HUOMIO Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara ► Tarkasta ennen imurointia, että pääsuoda tin on hyvässä kunnossa. Kun imuroit raja-arvon ylittäviä pölylaa tuja, imuroi vain yhdestä pölylähteestä (sähkö- tai paineilmatyökalu) kerrallaan. Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen työstöpölyä: Huolehdi riittävän tehokkaasti ilmanvaihdosta! Noudata paikallisia määräyksiä! Raja-arvot: poistoilma maks. 50 % puhtaan il man määrästä Kaava:huoneen tilavuus V

Ota pölypussi pois! Käytä erityistä märkäsuodatinta. Kun suurin sallittu täyttöaste saavutetaan, imu rointi keskeytyy automaattisesti. Alimmaisin LED-valo [1-18] palaa punaisena. ► Sammuta järjestelmäimuri [1-11] . Suomi 62► Avaa kiinnityssalvat [1-10] ja ota laitteen yläosa pois. ► Tyhjennä likasäiliö [1-9]. Anna märkäimuroinnin jälkeen pääsuodattimen kuivua! Puhdista järjestelmäimuri ennen kuivan pölyn imurointia. HUOMIO Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara ► Irrota märkäsuodatin märkäimuroinnin jäl keen ja korvaa sen kuiville aineille tarkoi tetulla pääsuodattimella. HUOMIO Laitteesta ulosvuotava vaahto ja nesteet ► Katkaise toiminta välittömästi ja tyhjennä laite.

8.3 Poistoilma-aukko

HUOMIO Terveydelle haitallisia pölylaatuja Hengitysteiden loukkaantumisvaara ► Älä puhalla pölyä ilmaan! Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle. ► Avaa poistoilma-aukon [1-14] edessä oleva ritilä. ► Työnnä imuletku poistoilma-auk koon [1-14].

8.4 Suodattimen ja pölypussin manuaalinen

puhdistus ► Paina valmiustilassa MAN-painiket ta [1-17]. ► Säädä imuvoima maksimiin [1-18]. ► Sulje imuletku kämmenellä ja paina samal la puhdistusvivua [1-16] kolme kertaa ly hyesti alaspäin.

8.5 Pölypussin vaihtaminen pölyämistä

välttäen ► Avaa kiinnityssalvat ja ota laitteen yläosa pois [2]. ► Vedä pölypussin korvakkeesta, kunnes pus sin aukko on kokonaan kiinni. Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois. ► Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat.

8.6 Suodatinelementin vaihto

► Vedä käytetty suodatinpanos [1-15] ulos. ► Hävitä käytöstä poistettu suodatinpanos la kimääräysten mukaan. ► Työnnä uusi suodatinpanos [1-15] paikal leen. Tarvikkeiden, suodattimien ja käyttö tarvikkeiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoit teesta "www.festool.com". HUOMAUTUS Moottori vaurioitumisvaara ► Moottorin vaurioitumisvaaran takia älä missään tapauksessa imuroi ilman pää suodatinta tai viallisen pääsuodattimen kanssa.

► Katkaise järjestelmäimurin toiminta ja vedä verkkopistoke irti pistorasiasta. ► Kääri verkkoliitäntäjohto rullalle. ► Tyhjennä likasäiliö. ► Aseta imuletku [4-1] suljettavaan letkunpi timeen [1-7]. Aseta sähköjohto [4-2] suljet tavaan letkunpitimeen [1-7] tai kääri se joh tokelaan. Ohjaa sitä varten sähköjohto au kon [4-3]läpi. ► Puhdista järjestelmäimurin sisä- ja ulko puoli imuroimalla ja pyyhkimällä. ► Vie järjestelmäimuri kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä. Letkunpitimen kansi toimii myös työ kalujen säilytystasona. 9 Huolto ja hoito VAROITUS Sähköiskun aiheuttama loukkaantumisvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai valtuutetun huolto korjaamon tehdä huolto- ja korjaustyöt: Lä Suomi 63himmän huoltopisteen voit katsoa nettiosoit teesta: www.festool.fi/huolto EKAT

Käytä vain alkuperäisiä Festool-varaosia! Tuo tenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto ► Puhdista täyttötasoanturit [4-4] ja likasäi liö [1-9] säännöllisin väliajoin. Noudata seuraavia ohjeita: – Anna valmistajan tai asiantuntijan tehdä vä hintään kerran vuodessa pölytekninen tar kastus (esim. suodattimen vaurioiden, lait teen vuotojen ja valvontalaitteiden toimin tavirheiden varalta). – Jos jonkun komponentin puhdistus ei on nistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimas sa olevia jätehuoltomääräyksiä! 10 Ympäristö Älä heitä käytöstä poistettua laitetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach Tavaramerkki Bluetooth
