CTM Midi I - Aspirateur FESTOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CTM Midi I FESTOOL au format PDF.
| Type de produit | Aspirateur mobile |
| Marque | Festool |
| Modèle | CTM Midi I |
| Dimensions (L x l x h) | 1470 x 320 x 495 mm |
| Poids | 11,3 kg |
| Puissance absorbée | 350 - 1200 W |
| Valeur de raccordement max. (prise appareil) | 2200 W (UE, KR, CN); 1150 W (CH, DK); 1610 W/770 W (GB 230 V/110 V) |
| Débit d'air max. | 130 m³/h (aspirateur) / 222 m³/h (centrale d'aspiration) |
| Dépression max. (centrale d'aspiration) | 24 000 Pa |
| Surface filtrante | 3369 cm² |
| Tuyau d'aspiration | D 27/32 mm x 3,5 m |
| Longueur du câble de raccordement | 7,5 m |
| Niveau de pression acoustique | 70 dB(A) (incertitude K 3 dB) |
| Vibrations mains-bras | < 2,5 m/s² (incertitude K 1,5 m/s²) |
| Indice de protection | IP X4 |
| Volume de la cuve | 15 l |
| Classe de poussière | M (jusqu'à 0,1 mg/m³) |
| Connectivité | Bluetooth® pour terminal mobile et commande à distance |
| Fonctions | Mise en marche/arrêt automatique, réglage de puissance, surveillance de débit, nettoyage du filtre, fusible thermique, arrêt automatique en cas de liquide |
| Type de filtre | Filtre principal (tiroir) + sac filtre |
| Entretien et nettoyage | Nettoyage manuel du filtre, remplacement du sac filtre et du filtre principal |
| Sécurité | Débranchement avant entretien, surveillance du niveau d'eau, protection contre les poussières nocives, fusible thermique |
| Pièces détachées et réparabilité | Pièces détachées Festool d'origine, SAV agréé |
FOIRE AUX QUESTIONS - CTM Midi I FESTOOL
Questions des utilisateurs sur CTM Midi I FESTOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice CTM Midi I - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CTM Midi I de la marque FESTOOL.

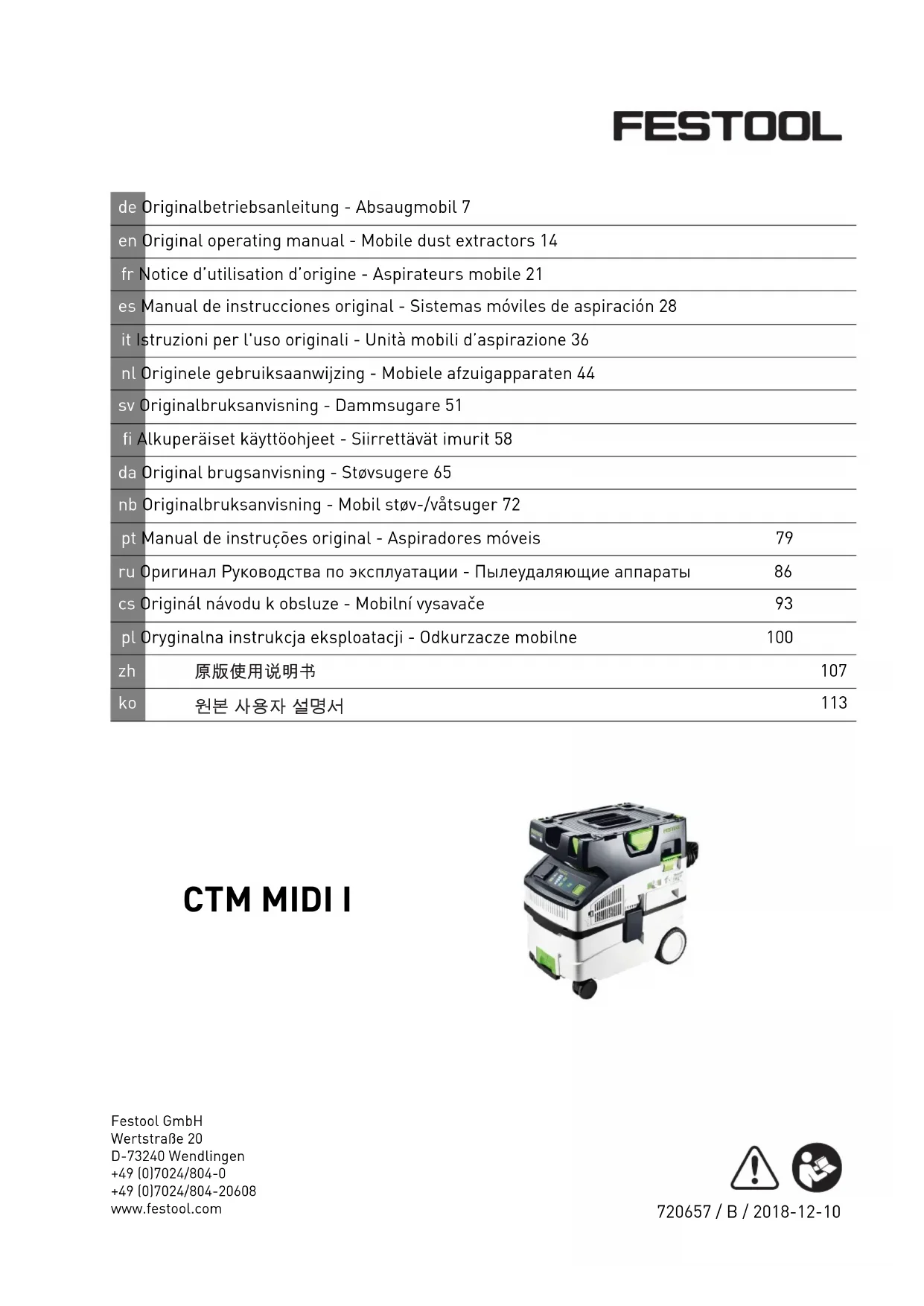

MODE D'EMPLOI CTM Midi I FESTOOL
V2.1.1, EN 301489-1:2017 V.2.1.1, EN 301489-
17:2017 V3.1.1, EN 50581: 2012
C6 Festool GmbH
Wertstr. 20, D-73240 Wendlingen GERMANY
1 Consignes de sécurité....21
2 Symboles....22
3 Éléments de l'appareil....22
4 Caractéristiques techniques....22
5 Utilisation conforme....23
6 Mise en service....23
7 Réglages....24
8 Mode de travail....26
9 Entretien et maintenance.... 27
10 Environnement....27
1 Consignes de sécurité
Avertissement ! Lire l'ensemble des connes de sécurité et des instructions. Le non-pect des consignes de sécurité et des insctions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.
- Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Si le câble de raccordement secteur de cet appareil est endommagé, il doit être remplacé par un atelier de service après-vente agréé afin d'éviter tout danger.
- Avertissement Les utilisateurs doivent être formés de manière appropriée à l'utilisation de cet appareil.
- Avant le nettoyage, l'entretien ou le remplacement de consommables ou lors de la transformation de l'appareil, toujours débrancher d'abord la fiche secteur de la prise de courant.
- Avertissement La prise de courant sur l'appareil ne doit être utilisée qu'aux fins déterminées dans les consignes.
- Avertissement Éteindre immédiatement l'appareil en cas de fuite de mousse ou de liquide.
-
Attention Nettoyer régulièrement le dispositif de limitation du niveau d'eau et l'examiner pour s'assurer de l'absence de signes d'endommagement.
-
Niveau de pression acoustique selon EN 60335-2-69/ incertitude K 70 dB(A)/ 3 dB
- Valeur de vibrations mains-bras selon EN 60335-6-69/ incertitude K < 2,5m / s^2 / 1,5m / s^2
En cas d'aspiration de poussières dépassant la valeur limite ou de quantité im-nte de poussières de chêne ou de hêtre, r l'aspirateur pour une seule source de ière (outil électrique ou pneumatique).
- Avertissement L'appareil peut contenir des poussières nocives pour la santé. Entre-tien, vidange et changement de filtre uniquement par un spécialiste autorisé portant un équipement de protection approprié.
- Utiliser l'appareil uniquement lorsque le système de filtrage est installé.
- Risque d'explosion et d'incendie : ne pas aspirer :
- les étincelles ou les poussières chaudes ;
- les substances inflammables ou explosives (par ex. magnésium, aluminium, essence, diluants) ;
- les substances agressives (par ex. acides, solutions alcalines, solvants) ;
- les substances chimiques réactives entraînant un dégagement de chaleur ou la formation d'acides/bases, de gaz etc. (par ex. bi-matériaux réactifs, aluminium et eau).
- Respecter les règlements de sécurité en vigueur dans le pays d'utilisation ainsi que les consignes du fabricant du matériau.
- Utiliser l'appareil uniquement avec un équipement de protection approprié.
- Travailler dans un environnement sec, après avoir reçu les instructions nécessaires, et uniquement après avoir effectué un contrôle visuel pour s'assurer que l'appareil est en bon état.
- Contrôler régulièrement la fiche et le câble pour éviter tout danger. En cas d'endommagement, les faire remplacer uniquement par un atelier de service après-vente agréé.
- Ne pas soulever et transporter avec un crochet de grue ou un engin de levage.
2 Symboles
Avertit d'un danger général
Avertit d'un risque de décharge électrique
Lire la notice / les instructions
Porter une protection respiratoire
Avertissement ! L'appareil peut contenir des poussières nocives pour la santé.
Convient à la séparation de poussières avec une valeur limite d'exposition supérieure à 0,1 mg/m³
Ne pas jeter avec les ordures ménagères.
Interdiction de monter dessus
[1-4] Poignée
[1-7] Logement pour tuyau
[1-8] Fermeture T-Loc pour Systainer
[1-9] Cuve de collecte
[1-10] Clip de fermeture
[1-11] Interrupteur marche/arrêt
[1-12] + Frein
[1-13]
[1-14] Ouverture de soufflage
[1-15] Tiroir de filtre
[1-16] Nettoyage
[1-17] Touche MAN
[1-18] Réglage manuel du tuyau d'aspiration (mode veille) ou régulation manuelle de la puissance d'aspiration (mode aspiration)
[1-19] Témoin de connexion
[1-20] Touche de connexion
Les figures indiquées se trouvent au début de la notice d'utilisation.
3 Éléments de l'appareil
[1-2] Prise de l'appareil
[1-3] SysDoc
4 Caractéristiques techniques
| Aspirateurs mobiles | ||
| Puissance absorbée 350 - 1200 W | ||
| Valeur de raccordement max. pour la prise de l'appa-reil | UE, KR, CN | 2200 W |
| CH, DK | 1150 W | |
| GB 230 V/ 110 V | 1610 W/ 770 W | |
| Débit (air) max., aspirateur/centrale d'aspiration 130 m3/h / 222 m3/h | ||
| Dépression max., centrale d'aspiration 24 000 Pa | ||
| Surface filtrante 3369 cm2 | ||
| Tuyau d'aspiration D 27/32 mm x 3,5 m-AS | ||
| Longueur du câble de raccordement secteur 7,5 m | ||
| Niveau de pression acoustique selon EN 60335-2-69/ incertitude K 70 dB(A)/ 3 dB | ||
| Valeur de vibrations mains-bras selon EN 60335-6-69/ incertitude K <2,5 m/s2/ 1,5 m/s2 | ||
| Indice de protection IP X4 | ||
| Volume de la cuve CTM MIDI I 15 l | ||
Aspirateurs mobiles
Dimensions L x l x h CTM MIDI 1470 x 320 x 495 mm
Poids CTM MIDI I 11,3 kg
5 Utilisation conforme
Cet aspirateur convient à
- l'aspiration de poussières jusqu'à 0,1 mg/m³ correspondant à la catégorie « M », dont les poussières de bois et de peinture,
- l'aspiration d'eau,
- pour des sollicitations élevées dans le cadre d'un usage professionnel, conformément à la norme CEI/NE 60335-2-69.
L'utilisateur est responsable des dom-mages provoqués par une utilisation non conforme.
6 Mise en service
AVERTISSEMENT
Tension ou fréquence non admissible! Risque d'accident
- Respecter les consignes indiquées sur la plaque signalétique.
- Respecter les particularités propres au pays.
6.1 Première mise en service
▶ Installer le sac filtre/sac d'élimination des déchets [2].
▶ Monter l'enrouleur de câble [3].
▶ Raccorder le tuyau d'aspiration [3].
6.2 Raccorder l'aspirateur
AVERTISSEMENT
Risque de blessures dû à un démarrage in- contrôlé des outils
- Avant la mise en marche, s'assurer que l'outil raccordé est éteint.
AVERTISSEMENT
Risque de blessures dû au courant électrique
- Brancher la fiche secteur dans une prise de courant mise à la terre.
▶ Ne pas mettre les doigts dans la prise de courant de l'aspirateur.
Lorsque l'aspirateur est relié à la prise secteur, sa prise de courant est constamment sous tension.
Relier l'aspirateur à la prise de courant
L'aspirateur est éteint.
▶ Relier le câble secteur à la prise de courant.
La prise de courant de l'appareil [1-2] est sous tension.
Mettre l'aspirateur en mode veille
- Appuyer sur l'interrupteur [1-11] marche/arrêt.
La prise de courant de l'appareil [1-2] est sous tension.
Le témoin LED vert [1-18] signale le mode veille.
Enclencher automatiquement l'aspirateur
L'aspirateur est en mode veille.
Pour enclencher automatiquement l'aspirateur : allumer l'outil raccordé.
Enclencher manuellement l'aspirateur
L'aspirateur est en mode veille.
▶ Appuyer sur la touche MAN [1-17].
Lorsque l'aspirateur n'est pas utilisé, ainsi qu'avant les opérations d'entretien et de nettoyage, débrancher la fiche secteur de l'aspirateur de la prise de courant.
6.3 Raccorder l'outil électroportatif
AVERTISSEMENT
Risque de blessures
- Respecter la valeur de raccordement max. valable pour la prise de courant de l'appareil (voir chapitre Caractéristiques techniques).
▶ Éteindre l'outil électroportatif.
Relier à l'aspirateur un outil électroportatif fonctionnant sur secteur
- Brancher l'outil électroportatif sur la prise de courant de l'appareil [1-2].
L'outil électroportatif est relié à l'aspirateur par le câble secteur.
Français
Relier à l'aspirateur un outil électroportatif sans fil (MINI I / MIDI I)
▶ En mode veille, appuyer sur la touche de connexion [1-20].
Le témoin de connexion [1-19] clignote lentement. L'aspirateur est prêt pour la connexion pendant 60 secondes.
▶ Allumer l'outil électroportatif sans fil.
L'aspirateur se met en marche et l'outil électroportatif sans fil est connecté jusqu'à la mise à l'arrêt manuelle de l'aspirateur ou le débranchement de la fiche secteur. L'appareil sans fil doit ensuite être à nouveau couplé.
Au couplage d'un nouvel outil électroportatif sans fil, la connexion utilisée jusqu'à présent est écrasée.
6.4 Connector un terminal mobile (MINI I / MIDI I)
Il est possible de connecter un terminal mobile (par ex. un smartphone) à l'aspirateur via Bluetooth® (par ex. pour une mise à jour du logiciel avec l'application Festool).
- En mode veille, maintenir enfoncée la touche de connexion [1-20] de l'aspirateur pendant 3 secondes.
Le témoin de connexion [1-19] clignote rapidement.
L'aspirateur est prêt pour la connexion pendant 60 secondes.
- Suivre les instructions fournies dans l'application Festool.
6.5 Commande à distance (MINI I / MIDI I)
Connector la commande à distance et l'aspirateur
Pour pouvoir connecter une commande à distance à un aspirateur, une réinitialisation de la commande à distance est nécessaire (voir Réinitialisation de la commande à distance).
Les commandes à distance qui n'ont encore jamais été connectées peuvent l'être directement.
La connexion établie entre des commandes à distance et l'aspirateur est conservée même après la mise à l'arrêt manuelle ou le débranchement de la fiche secteur de l'aspirateur.
L'aspirateur peut être connecté simultanément à cinq commandes à distance au maximum. L'aspirateur peut être connecté simultanément à un outil électroportatif sans fil.
En mode veille, maintenir enfoncée la touche de connexion [1-20] de l'aspirateur pendant 3 secondes.
Le témoin de connexion [1-19] clignote rapidement.
L'aspirateur est prêt pour la connexion pendant 60 secondes.
- Appuyer sur la touche MAN de la commande à distance.
La commande à distance est enregistrée durablement dans l'aspirateur.
Mise en marche/à l'arrêt
Une fois la commande à distance connectée à l'aspirateur, celle-ci permet de le mettre en marche et à l'arrêt.
Pour la mise en marche/à l'arrêt, appuyer sur la touche MAN de la commande à distance.
Réinitialisation sur la commande à distance
La réinitialisation permet de supprimer la connexion entre une commande à distance et l'aspirateur.
- Maintenir la touche de connexion et la touche MAN enfoncées pendant 10 secondes. Le témoin LED s'allume en magenta lorsque la réinitialisation est terminée.
6.6 Supprimer tous les appareils enregistrés. (MINI I / MIDI I)
- Maintenir enfoncée la touche de connexion [1-20] pendant au moins 3 secondes. Le témoin de connexion [1-19] clignote rapidement.
▶ Relâcher la touche de connexion.
En l'espace de 3 secondes, maintenir enfoncées simultanément les touches plus et moins [1-18] pendant au moins 3 secondes.
L'aspirateur confirme l'opération en clignotant trois fois rapidement.
7 Réglages
7.1 Régler le diamètre du tuyau d'aspiration
Dans le cas des tuyaux d'aspiration à puce RFID, le diamètre du tuyau est automatiquement détecté.
Dans le cas des tuyaux d'aspiration sans puce RFID, le diamètre du tuyau doit être réglé manuellement en mode veille.
- Appuyer sur la touche plus ou moins [1-18] jusqu'à ce que le diamètre souhaité soit réglé.
Le témoin LED sur le panneau est allumé avec le diamètre souhaité.
7.3 Surveillance du débit
Si la vitesse de l'air tombe en dessous de 20 m/s dans le tuyau d'aspiration, un signal so-
En cas de raccordement d'un tuyau d'aspiration à puce RFID, les réglages manuels sont écrasés.
7.2 Réguler la puissance d'aspiration
▶ En mode aspiration, appuyer sur la touche plus ou moins [1-18].
nore retentit pour des raisons de sécurité (pour la catégorie de poussières M).
| La régulation de puissance d'aspiration [1-18] est réglée sur une valeur trop faible. | Régler la régulation de puissance d'aspiration sur une valeur plus élevée (voir chapitre 7.2). |
| Le réglage de tuyau d'aspiration [1-18] ne correspond pas au diamètre du tuyau rac-cordé (uniquement pour les tuyaux d'aspira-tion sans puce RFID). | Régler le diamètre de tuyau aspiration correct (voir chapitre 7.1). |
| Tuyau d'aspiration obstrué ou plié. Éliminer l'obstruction ou le pli. | |
| Sac filtre plein. Installer un nouveau sac filtre (voir chapitre 8.5). | |
| Filtre principal encrassé. Nettoyer le filtre principal (voir chapitre 8.4).Remplacer le filtre principal (voir chapitre 8.6). | |
| Dysfonctionnement du système électronique de surveillance. | Confier l'appareil à un atelier SAV Festool pour ré-paration. |
| Aspiration de liquides. La sécurité de fonctionnement n'est pas compro-mise, aucune mesure à prendre. | |
7.4 Fusible thermique
Afin d'éviter une surchauffe, le fusible thermique coupe l'aspirateur avant d'atteindre la température critique. Le témoin LED inférieur [1-18] indique un défaut.
Le témoin LED s'allu- me en rouge Température exces- sive
▶ Éteindre l'aspirateur et le laisser refroidir.
▶ Rallumer l'aspirateur au bout de 5 minutes environ.
7.5 Serrer le frein [1A]
- Soulever légèrement l'aspirateur à l'avant.
- Appuyer sur le frein [1-13] vers le bas jusqu'à ce qu'il soit enclenché.
▶ Pour le desserrer, utiliser la touche [1-12].
7.6 SysDoc
AVERTISSEMENT
Risque de blessures
▶ Ne pas monter sur la surface de dépose de l'aspirateur.
ATTENTION
Risque de blessures
Pour le transport, veiller à fermer le T-Loc ou les quatre fermetures SysDoc.
Il est possible de fixer un Systainer sur la surface de dépose [1-7] au moyen de la fermeture T-Loc [1-8]. Les Systainer sans T-Loc peuvent être fixés au moyen des quatre fermetures Sys-Doc [1-3].
8 Mode de travail
8.1 Aspirer des matières sèches
TENTION
Poussières nocives pour la santé Lésions des voies respiratoires
▶ Utiliser toujours un sac filtre.
TENTION
Poussières nocives pour la santé Lésions des voies respiratoires
- Avant d'utiliser l'aspirateur, vérifier que le filtre principal est en bon état.
En cas d'aspiration de poussières dépassant la valeur limite, utiliser l'aspirateur
pour une seule source de poussière (outil électrique ou pneumatique).
Respecter les consignes suivantes lors de l'aspiration de poussières générées par des outils électroportatifs en fonctionnement :
Veiller à une aération suffisante. Respecter les dispositions régionales.
Valeurs limites : l'air évacué ne doit pas dépasser 50 % du volume d'air frais
Formule : volume du local V_R x taux de renouvellement de l'air L_W
8.2 Aspiration de matières mouillées/ liquides
Retirer le sac filtre.
Utiliser des filtres spéciaux pour liquides.
Lorsque la hauteur de remplissage maximale est atteinte, le fonctionnement de l'aspirateur est interrompu automatiquement.
Le témoin LED [1-18] inférieur s'allume en rouge.
▶ Éteindre l'aspirateur [1-11].
▶ Ouvrir les clips de fermeture [1-10] et retirer la partie supérieure de l'appareil.
▶ Vider la cuve de collecte [1-9].
Après l'aspiration de liquides, laisser sécher le filtre principal.
Sécher l'aspirateur avant l'aspiration de poussières sèches.
ATTENTION
Poussières nocives pour la santé Lésions des voies respiratoires
- Après l'aspiration de liquides, retirer le filtre pour liquides et le remplacer par le filtre principal pour matières sèches.
ATTENTION
Fuite de mousse et de liquides
- Éteindre immédiatement l'appareil et le vi- der.
8.3 Sortie d'évacuation d'air
TENTION
Poussières nocives pour la santé Lésions des voies respiratoires
▶ Ne pas rejeter de poussières.
La sortie d'évacuation d'air offre la possibilité de rejeter l'air aspiré hors du bâtiment au moyen du tuyau d'aspiration.
▶ Ouvrir la grille située devant l'ouverture de soufflage [1-14].
- Insérer le tuyau d'aspiration dans l'ouverture de soufflage [1-14].
8.4 Nettoyer manuellement le filtre et le sac filtre
▶ En mode veille, appuyer sur la touche MAN [1-17].
- Régler la puissance d'aspiration au maximum [1-18].
- Obturer le tuyau d'aspiration avec la main tout en abaissant légèrement le levier de nettoyage trois fois de suite [1-16].
8.5 Remplacer le sac filtre en évitant de répandre de la poussière
▶ Ouvrir les clips de fermeture et retirer la partie supérieure de l'appareil [2].
- Tirer la languette du sac filtre jusqu'à ce que l'orifice du sac filtre soit complètement fermé.
Le sac filtre est maintenant correctement fermé et peut être retiré.
- Mettre en place la partie supérieure de l'appareil et fermer les clips de fermeture.
8.6 Remplacement du filtre
▶ Sortir le tiroir de filtre [1-15] usagé.
- Éliminer le tiroir de filtre usagé conformément aux dispositions légales.
▶ Installer un nouveau tiroir de filtre [1-15].
Les références des accessoires, des filtres et des consommables figurent dans le catalogue Festool ou sur Internet, à l'adresse « www.festool.fr ».
AVIS
Endommagement du moteur
▶ Ne jamais utiliser l'aspirateur sans le filtre principal ou avec un filtre principal endommagé. Sinon, le moteur risque d'être endommagé.
8.7 Après le travail
- Éteindre l'aspirateur et débrancher la fiche secteur.
▶ Enrouler le câble de raccordement secteur.
▶ Vidanger la cuve de collecte.
▶ Ranger le tuyau d'aspiration [4-1] dans le logement pour tuyau verrouillable [1-7]. Ranger le câble de raccordement secteur [4-2] dans le logement pour tuyau verrouillable [1-7] ou au moyen de l'enrouleur de câble. Pour cela, introduire le câble secteur dans l'évidement [4-3].
▶ Nettoyer l'aspirateur à l'intérieur et à l'extérieur en l'aspirant et en l'essuyant.
▶ Ranger l'aspirateur dans un local sec et le protéger de toute utilisation non autorisée.
Le couvercle du logement pour tuyau permet également de poser des outils.
9 Entretien et maintenance
VERTISSEMENT
Risque de blessures, décharge électrique
- Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant.
- Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après-vente agréé.
Service après-vente et réparation uniquement par le fabricant ou des ateliers de service
après-vente : Pour trouver l'adresse la plus proche : www.festool.fr/services
Utiliser uniquement des pièces détachées Festool d'origine. Réf. sur : www.festool.fr/services
▶ Nettoyer régulièrement les capteurs de niveau [4-4] et vider la cuve de collecte [1-9].
Observer les consignes suivantes :
- Au moins une fois par an, contrôle du système d'aspiration des poussières (par ex. bon état du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de contrôle) par le fabricant ou une personne formée.
- Tout ce qu'il est impossible d'éliminer par nettoyage doit être jeté. Pour cela, utiliser le sac imperméable. Veiller à respecter les conditions d'élimination prescrites.
10 Environnement
Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique de l'appareil, des accessoires et nballages. Respecter les règlements na-x en vigueur.
Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.
Informations à propos de REACH : www.fes- tool.com/reach
La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.
