| 제품 유형 | 이동식 진공청소기 |
| 브랜드 | Festool |
| 모델 | CTM Midi I |
| 크기 (길이 x 폭 x 높이) | 1470 x 320 x 495 mm |
| 무게 | 11.3 kg |
| 소비 전력 | 350 - 1200 W |
| 최대 연결 전력 (기기 콘센트) | 2200 W (EU, KR, CN); 1150 W (CH, DK); 1610 W/770 W (GB 230 V/110 V) |
| 최대 풍량 | 130 m³/h (진공청소기) / 222 m³/h (중앙 흡입 장치) |
| 최대 진공도 (중앙 흡입 장치) | 24,000 Pa |
| 필터 면적 | 3369 cm² |
| 흡입 호스 | D 27/32 mm x 3.5 m |
| 연결 케이블 길이 | 7.5 m |
| 소음 수준 | 70 dB(A) (불확도 K 3 dB) |
| 손-팔 진동 | < 2.5 m/s² (불확도 K 1.5 m/s²) |
| 보호 등급 | IP X4 |
| 탱크 용량 | 15 L |
| 먼지 등급 | M (최대 0.1 mg/m³) |
| 연결성 | 모바일 기기 및 원격 제어용 Bluetooth® |
| 기능 | 자동 켜기/끄기, 전력 조절, 유량 모니터링, 필터 청소, 열 퓨즈, 액체 시 자동 정지 |
| 필터 유형 | 메인 필터(서랍형) + 필터 백 |
| 유지보수 및 청소 | 필터 수동 청소, 필터 백 및 메인 필터 교체 |
| 안전 | 유지보수 전 차단, 수위 모니터링, 유해 먼지 차단, 열 퓨즈 |
| 예비 부품 및 수리 가능성 | Festool 정품 예비 부품, 공인 서비스 센터 |
자주 묻는 질문 - CTM Midi I FESTOOL
사용자 질문 CTM Midi I FESTOOL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 진공 청소기 무료 PDF 형식! 매뉴얼 찾기 CTM Midi I - FESTOOL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. CTM Midi I 브랜드 FESTOOL.
사용 설명서 CTM Midi I FESTOOL

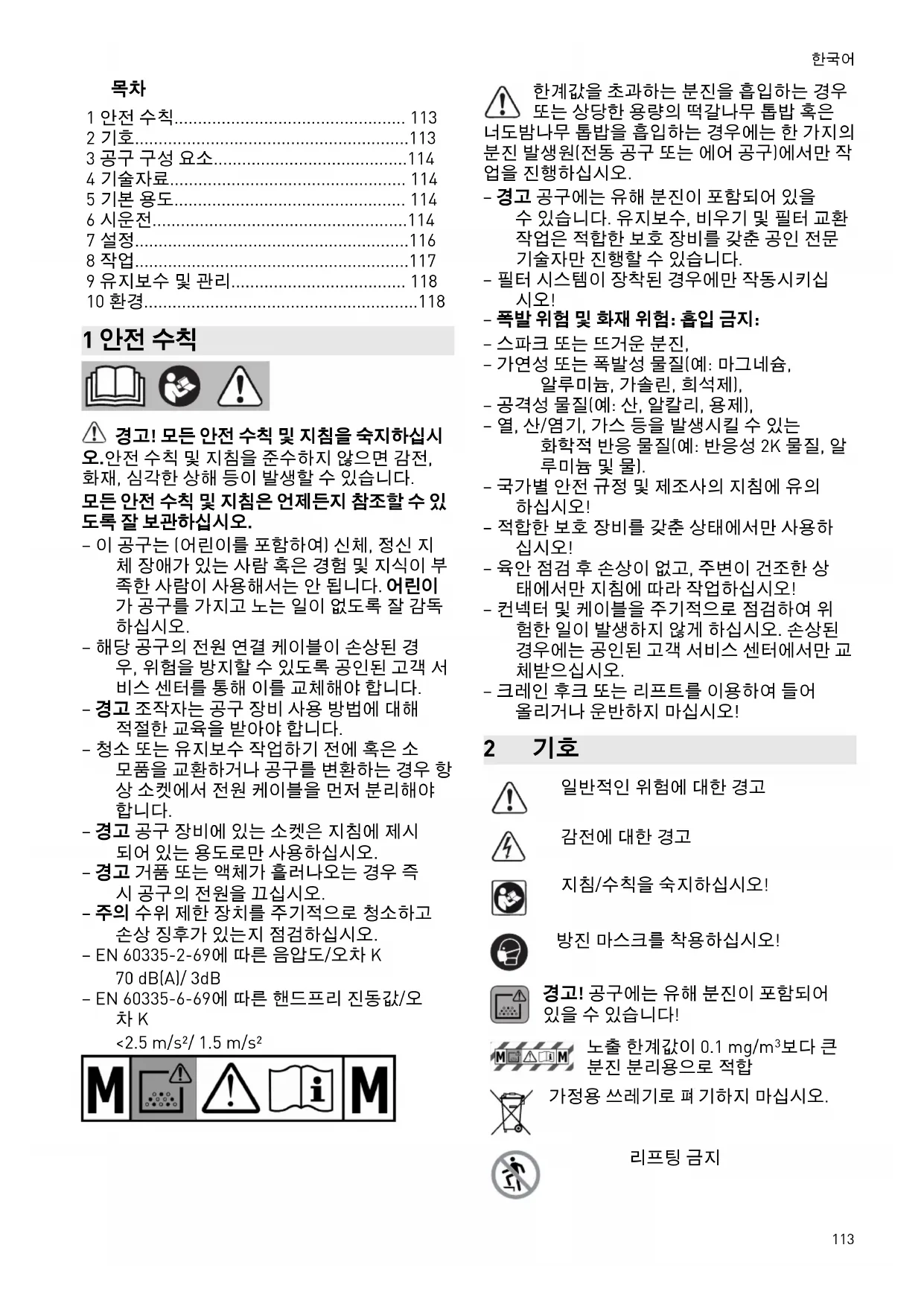

⚠ 경고! 모든 안전 수칙 및 지침을 숙지하십시오.안전 수칙 및 지침을 준수하지 않으면 감전, 화재, 심각한 상해 등이 발생할 수 있습니다.
모든 안전 수칙 및 지침은 언제든지 참조할 수 있도록 잘 보관하십시오.
-이 공구는 (어린이를 포함하여) 신체, 정신 지체 장애가 있는 사람 혹은 경험 및 지식이 부족한 사람이 사용해서는 안 됩니다. 어린이 가 공구를 가지고 노는 일이 없도록 잘 감독 하십시오.
-해당 공구의 전원 연결 케이블이 손상된 경우, 위험을 방지할 수 있도록 공인된 고객 서비스 센터를 통해 이를 교체해야 합니다.
-경고 조작자는 공구 장비 사용 방법에 대해 적절한 교육을 받아야 합니다.
- 청소 또는 유지보수 작업하기 전에 혹은 소 모품을 교환하거나 공구를 변환하는 경우 항 상 소켓에서 전원 케이블을 먼저 분리해야 합니다.
-경고 공구 장비에 있는 소켓은 지침에 제시 되어 있는 용도로만 사용하십시오.
-경고 거품 또는 액체가 흘러나오는 경우 즉 시 공구의 전원을 끄십시오.
-주의 수위 제한 장치를 주기적으로 청소하고 손상 징후가 있는지 점검하십시오.
- EN 60335-2-69에 따른 음압도/오차 K 70 dB(A)/ 3dB
- EN 60335-6-69에 따른 핸드프리 진동값/오차 K
<2.5 m/s ^4 / 1.5 m/s ^2
-경고 공구에는 유해 분진이 포함되어 있을 수 있습니다. 유지보수, 비우기 및 필터 교환 작업은 적합한 보호 장비를 갖춘 공인 전문 기술자만 진행할 수 있습니다.
- 필터 시스템이 장착된 경우에만 작동시키십시오!
-폭발 위험 및 화재 위험:흡입 금지:
-스파크 또는 뜨거운 분진,
-가연성 또는 폭발성 물질(예:마그네슘,알루미늄,가솔린,희석제),
-공격성 물질(예:산,알칼리,용제),
-열,산/염기,가스 등을 발생시킬 수 있는
화학적 반응 물질(예:반응성 2K 물질,알
루미늄 및 물).
- 국가별 안전 규정 및 제조사의 지침에 유의 하십시오!
- 적합한 보호 장비를 갖춘 상태에서만 사용하십시오!
-육안 점검 후 손상이 없고,주변이 건조한 상태에서만 지침에 따라 작업하십시오!
- 컨넥터 및 케이블을 주기적으로 점검하여 위
험한 일이 발생하지 않게 하십시오. 손상된
경우에는 공인된 고객 서비스 센터에서만 교
체받으십시오.
-크레인 후크 또는 리프트를 이용하여 들어 올리거나 운반하지 마십시오!
2 기호
일반적인 위험에 대한 경고
감전에 대한 경고
지침/수칙을 숙지하십시오!
방진 마스크를 착용하십시오!
경고! 공구에는 유해 분진이 포함되어 있을 수 있습니다!
노출 한계값이 0.1 mg/m³보다 큰 분진 분리용으로 적합
가정용 쓰레기로 폐 기하지 마십시오.
리프팅 금지
3 공구 구성 요소
| [1-2] | 장치 소켓 |
| [1-3] | SysDoc |
| [1-4] | 손잡이 |
| [1-7] | 호스 보관함 |
| [1-8] | 시스템이너용 T-Loc 래치 |
| [1-9] | 용기 |
| [1-10] | 잠금 클립 |
| [1-11] | 전원 스위치 |
| [1-12]+ [1-13] | 브레이크 |
| [1-14] | 배출 구멍 |
| [1-15] | 필터 서랍 |
| [1-16] | 탈진장치 |
| [1-17] | MAN 버튼 |
| [1-18] | 수동 집진 호스 조절장치(대기 모드) 또는 집진력 제어장치(집진 모드) |
| [1-19] | 연결 표시창 |
| [1-20] | 연결 버튼 |
사용 설명서의 전반부에 이와 관련된 그림이 나와 있습니다.
4기술자료
| 이동식 집진기 | ||
| 소비 전력 350 - 1200 W | ||
| 장치 소켓의 최대 접속 부하 EU | CH, DKGB 230 V/ 110 V | 2200 W1150 W1610 W/ 770 W |
| 최대 흡입 용량(공기), 집진기/터빈 130 m^3/h / 222 m^3/h | ||
| 최대 진공, 터빈 24000 Pa | ||
| 필터 표면적 3369 cm^2 | ||
| 집진 호스 D 27/32 mm x 3.5 m-AS | ||
| 전원 연결 케이블 길이 7.5 m | ||
| EN 60335-2-69에 따른 음압도/오차 K 70 dB(A)/ 3dB | ||
| EN 60335-6-69에 따른 핸드프리 진동값/오차 K <2.5 m/s^2 / 1.5 m/s^2 | ||
| 보호 등급 IP X4 | ||
| 용기 용량 CTM MIDI I 15 l | ||
| 치수 L x W x H CTM MIDI I 470 x 320 x 495 mm | ||
| 무게 CTM MIDI I | 11.3 kg | |
5기본 용도
이동식 집진기는
- 분진 등급 'M'에 해당되며 톱밥 및 도장 거스러미를 포함해 최대 0.1 mg/m³ 이하의 분진을 흡입할 경우,
- 습식 집진할 경우,
- 상업적 용도로 까다로운 작업을 진행하는 경우,
IEC/EN 60335-2-69에 준하여 사용할 수 있습니다.
잘못된 사용으로 인한 책임은 사용자에게 있습니다.
6시운전
| ! 4 경고 | |
| 허용되지 않는 전압 또는 주파수!사고 위협▶ 형식 라벨에 적힌 내용에 유의하십시오.▶ 국가별 특이사항에 유의하십시오. |
6.1 초기 가동
필터백/집진포를 끼우십시오 [2].
▶ 케이블 홀더를 조립하십시오 [3].
▶집진 호스를 연결합니다 [3].
6.2 이동식 집진기 연결
경고
제어되지 않은 상태에서 작동되는 공구로 인한 부상 위협
▶ 전원을 켜기 전에 연결된 공구의 전원이 꺼졌는지 확인하십시오.
전기로 인한 부상 위험
▶전원 플러그를 접지된 소켓에 끼우십시오.
▶이동식 집진기의 소켓을 잡지 마십시오.
이동식 집진기에 전원 소켓이 연결되어 있는 경우, 이동식 집진기의 장치 소켓에 계속 전류가 흐릅니다.
소켓에 이동식 집진기 연결하기
이동식 집진기의 전원이 꺼졌습니다.
▶ 소켓에 전원 케이블을 연결하십시오.
장치 소켓 [1-2]에 전류가 흐릅니다.
대기 모드에서 이동식 집진기 전환
▶ 전원 스위치 [1-11]를 누르십시오.
장치 소켓 [1-2]에 전류가 흐릅니다.
녹색 LED [1-18]는 대기 모드임을 나타냅니다.
이동식 집진기 자동 시작
이동식 집진기는 대기 모드 상태입니다.
▶ 이동식 집진기의 작동을 자동으로 시작하려면: 연결된 공구의 전원을 켜십시오.
이동식 집진기 수동 시작
이동식 집진기는 대기 모드 상태입니다.
▶ MAN 버튼 [1-17]을 누르십시오.
사용하지 않는 경우, 유지보수 작업 및 청소 작업을 하기 전에는 항상 이동식 집진
기의 전원 플러그를 소켓에서 분리하십시오.
6.3 전동 공구 연결
부상 위험
▶ 장치 소켓에서 최대 접속 부하에 유의하십시오(기술자료 단원 참조).
▶ 전동 공구의 전원을 끄십시오.
이동식 집진기에 전원식 전동 공구 연결하기
▶ 장치 소켓 [1-2]에 전동 공구를 연결하십시오.
전원 케이블을 이용하여 이동식 집진기에 전동 공구를 연결하십시오.
이동식 집진기에 충전 전동 공구 연결 (MINI I / MIDI I)
▶ 대기 모드에서 연결 버튼 [1-20]을 누르십시오.
연결 표시창 [1-19]이 느리게 깜박입니다. 이동식 집진기는 60초 동안 연결 가능한 상태를 유지합니다.
▶ 총전 전동 공구의 전원을 켜십시오.
이동식 집진기가 작동되기 시작하면 이동식 집진기를 수동으로 끄기 전까지 혹은 전원 플 러그 연결을 분리하기 전까지 충전 전동 공구 는 연결된 상태로 유지됩니다. 그 이후에는 충전 장치를 다시 연결해야 합니다.
새로운 총전 전동 공구를 연결하면 기존 연결은 사라집니다.
6.4 모바일 단말기 연결 (MINI I / MIDI I)
블루투스®를 통해 모바일 단말기(예: 스마트폰)를 이동식 집진기에 연결할 수 있습니다(예:
Festool 앱을 이용해 소프트웨어를 업데이트하는 경우).
▶ 대기 모드에서 이동식 집진기의 연결 버튼 [1-20]을 3초간 누르십시오.
연결 표시창 [1-19]이 빠르게 깜박입니다.
이동식 집진기는 60초 동안 연결 가능한 상태를 유지합니다.
▶ Festool 앱의 지침을 따르십시오.
6.5 원격 제어 (MINI I / MIDI I)
리모컨 및 이동식 집진기 연결하기
이동식 집진기에 리모컨을 연결하려면, 리모컨을 리셋해야 합니다(리모컨 리셋 단원 참조).
지금까지 연결하지 않았던 리모컨은 바로 연결할 수 있습니다.
리모컨과 이동식 집진기가 한 번 연결되면 수동으로 이동식 집진기의 전원을 끄 후 또는 전원 플러그를 분리한 후에도 연결 상태가 지속됩니다.
이동식 집진기에는 최대 다섯 대의 리모컨을 동시에 연결할 수 있습니다. 이동식 집진기는 한 대의 충전 전동 공구를 동시에 연결할 수 있습니다.
▶ 대기 모드에서 이동식 집진기의 연결 버튼 [1-20]을 3초간 누르십시오.
연결 표시창 [1-19]이 빠르게 깜박입니다.
이동식 집진기는 60초 동안 연결 가능한 상태를 유지합니다.
▶리모컨의 MAN 버튼 을 누르십시오.
리모컨은 이동식 집진기에 계속 저장되어 있습니다.
전원 켜기/끄기
리모컨을 이동식 집진기에 연결한 후에는 리모컨을 이용해 이동식 집진기의 전원을 켜고 끌 수 있습니다.
▶ 전원을 켜거나 끄려면 리모컨의 MAN 버튼 을 누르십시오.
리모컨 리셋
리셋하면 리모컨이 이동식 집진기에서 삭제됩니다.
▶연결 버튼 및 MAN 버튼을 10초간 누르십시오. 리셋이 진행되면 LED 디스플레이가 자홍색으로 점등됩니다.
6.6 저장된 모든 공구를 삭제하십시오. (MINI I / MIDI I)
▶연결 버튼 [1-20]을 최소 3초 이상 누르십시오.
연결 표시창 [1-19]이 빠르게 깜박입니다.
▶연결 버튼에서 다시 손을 떼십시오.
▶ 3초 이내에 (+) 버튼 및 (-) 버튼 [1-18]을 동시에 3초 이상 누르십시오.
7.3 체적 유량 감시
집진 호스에서 공기의 이동 속도가 20 m/s 아래로 떨어지면, 안전상의 이유로 음향 경고 신호가 울립니다(분진 등급 M의 경우).
이동식 집진기가 빠르게 3회 깜박이며 작동 명령을 받아들입니다.
7 설정
7.1 집진 호스 직경 설정
RFID 칩이 장착된 집진 호스의 경우 집진 호스 직경이 감지됩니다.
RFID 칩이 없는 집진 호스의 경우 대기 모드에서 집진 호스 직경을 수동으로 조절할 수 있습니다.
▶ 원하는 직경이 설정될 때까지 (+) 버튼 또는 (-) 버튼 [1-18]을 누르십시오. 해당 칸에서 원하는 직경과 함께 LED가 점등됩니다.
RFID 침이 장착된 집진 호스가 연결되면, 수동 설정 내역이 없어집니다.
7.2 집진력 제어
▶ 집진 모드에서 (+) 버튼 또는 (-) 버튼 [1-18]을 누르십시오.
예상되는 원인 해결 방법
| 집진력 제어장치 [1-18] 값이 가장 낮게 설정됨. | 집진력 제어장치를 더 높은 값으로 설정하십시오(7.2 단원 참조). |
| 집진 호스 설정 [1-18]이 연결된 호스 직경에 맞춰져 있지 않습니다(RFID 칩이 없는 집진 호스의 경우만). | 올바른 호스 직경을 설정하십시오(7.1 단원 참조). |
| 집진 호스 막힘 또는 꿈임. 막히거나 꿈인 부위를 제거하십시오. | |
| 필터백이 가득 참. 새로운 필터백을 끼우십시오(8.5 단원 참조). | |
| 메인 필터가 오염됨. 메인 필터를 청소하십시오(117 단원 참조).메인 필터를 교체하십시오(8.6 단원 참조). | |
| 모니터링 일렉트로닉 작동 불량.Festool 고객 서비스 센터에서 수리받으십시오. | |
| 습식 집진. 작동 안전에 영향을 미치지 않으며, 별다른 대책이 요구되지 않습니다. | |
7.4 온도 유지
이동식 집진기가 과열되지 않도록 임계 온도에 도달하기 전에 온도 조절 장치가 이동식 집진기의 전원을 차단합니다. 맨 밑에 있는 LED [1-18]가 장애가 있음을 알립니다.
LED 적색으로 점등 과열 온도
▶ 이동식 집진기의 전원을 끄고, 냉각시키십시오.
▶ 5분 정도 지나면 이동식 집진기의 전원을 다시 켜십시오.
7.5 브레이크 고정 [1A]
▶ 이동식 집진기 앞쪽을 약간 들어 올리십시오.
▶ 맛물려 잠길 때까지 브레이크 [1-13]를 아래 쪽으로 누르십시오.
▶풀려면 버튼 [1-12]을 누르십시오.
7.6 SysDoc
경고
부상 위험
▶ 이동식 집진기의 수납 공간이 바닥에 닿지 않게 하십시오.
주의
부상 위험
▶ 운반 시 T-Loc 또는 SysDoc 래치 4개가 담혔는지 확인하십시오.
수납 공간 [1-7]에 T-loc 래치 [1-8]를 이용해 시스테이너를 고정할 수 있습니다. T-Loc 방식이 아닌 시스테이너는 SysDoc 래치 [1-3] 4개를 이용하여 고정할 수 있습니다.
8 작업
8.1 건조한 소재 집진
유해 분진
호흡기 부상
▶항상 필터백을 사용하십시오!
유해 분진
호흡기 부상
▶집진하기 전에 메인 필터가 잘 작동하는지점검하십시오.
한계값을 초과하는 분진을 흡입하는 경우에는 한 가지의 분진 발생원(전동 공구 또어 공구)에서만 작업을 진행하십시오.
작동 중인 전동 공구에서 발생하는 분진 흡입 시 유의사항:
충분히 환기시키십시오! 지역별 규정에 유의하십시오!
한계값: 외부 공기 용량의 최대 50%에 이르는 배기
공식: 공간 체적 V_R x 환기율 L_W
8.2 습식 소재/액체 흡입
필터백을 제거하십시오!
특수 습식 필터를 사용하십시오.
최대 주입 레벨 높이에 도달하면 흡입 과정이 자동으로 중단됩니다.
맨 밑의 LED [1-18]가 적색으로 점등됩니다.
▶ 이동식 집진기의 전원을 끄십시오 [1-11].
▶ 잠금 클립을 풀고 [1-10] 공구 상단을 분리하십시오.
▶용기[1-9]를 비우십시오.
습식 집진 후,메인 필터를 건조시키십시오!
건식 분진을 흡입하기 전에 이동식 집진기를 건 조시키십시오.
유해 분진
호흡기 부상
▶ 습식 집진 후 습식 필터를 제거한 후 건식 소 재용 메인 필터로 교체하십시오.
주의
흘러나오는 거품 및 액체
▶ 즉시 공구의 전원을 끄고 내용물을 비우십시오.
8.3 배기구
유해 분진
호흡기 부상
▶ 분진을 불어내지 마십시오!
배기구를 통해 집진 호스 이용 시 배출되는 공기를 건물 밖으로 내보낼 수 있습니다.
▶배출 구멍 [1-14] 앞쪽에 있는 그리드를 여십시오.
▶배출 구멍 [1-14]에 집진 호스를 끼우십시오.
8.4 필터 및 필터백 수동 클리닝
▶ 대기 모드에서 MAN 버튼 [1-17]을 누르십시오.
▶집진력을 최대로 설정하십시오 [1-18].
▶ 집진 호스를 손으로 막는 동시에 클리닝 레버 [1-16]를 3회 짧게 아래쪽으로 누르십시오.
8.5 분진 발생 없이 필터백 교체
▶ 잠금 클립을 풀고 공구 상단을 분리하십시오 [2].
▶ 필터백 입구가 완전히 닫힐 때까지 필터백에서 래치를 당기십시오.
이제 필터백이 안전하게 잠졌으니 분리할 수 있습니다.
▶ 공구 상단을 설치하고 잠금 클립을 닫으십시오.
8.6 필터 요소 교체
▶사용한 서랍형 필터 [1-15]를 당겨 빼내십시오.
▶사용한 서랍형 필터를 법적 규정에 맞춰 퍼기 하십시오.
▶새로운 서랍형 필터[1-15]를 끼우십시오.
액세서리, 필터 및 소모품의 주문 번호는 Festool 카탈로그 또는 인터넷 "www.festool.com"에서 확인할 수 있습니다.
지침
모터 손상
▶ 메인 필터가 장착되지 않았거나 손상된 경우에는 모터가 손상될 수 있으므로, 절대 흡입 작업을 진행하지 마십시오.
8.7 작업한 후
▶ 이동식 집진기의 전원을 끄고 전원 플러그를 분리하십시오.
▶ 전원 연결 케이블을 감아 정리하십시오.
▶용기를 비우십시오.
▶ 집진 호스 [4-1]를 덧개가 있는 호스 보관함 [1-7]에 끼우십시오. 전원 연결 케이 블 [4-2]을 덧개가 있는 호스 보관함 [1-7]에 넣거나 케이블 홀더에 감으십시오. 이를 위해 전원 케이블을 홈 [4-3]을 관통하여 끼우십시오.
▶ 이동식 집진기 내부 및 외부를 닿아 청소하십시오.
▶ 이동식 집진기를 무단 사용이 금지된 건조한 공간에 두십시오.
호스 보관함의 커버는 공구 수납함 역할도 합니다.
9 유지보수 및 관리
형고
부상 위험, 감전
▶ 유지보수 작업 및 관리 작업을 하기 전에 항상 전원 플러그를 소켓에서 분리하십시오!
▶ 모터 하우징을 열어서 작업해야 하는 모든 유지보수 작업 및 수리 작업은 공인된 고객 서비스 센터를 통해서만 진행할 수 있습니다.
고객 서비스 및 수리 제조사 또는 서비스 센터에서만 정식 고객 서비스와 수리 서비스가 제공됩니다. www.festool.com/service에서 가까운 지점을 찾아보십시오.
Festool의 정품 스페어 부품만 사용하십시오! 주문 번호: www.festool.com/service 참조
▶ 주입 레벨 센서를 주기적으로 청소하고 [4-4] 용기 [1-9]를 비우십시오.
다음 지침을 준수하십시오.
-1년에 최소 1회 이상 제조사 또는 관련 교육 이수자를 통해 분진 관련 기능(예: 필터 손상, 장치 누설 및 제어장치 작동 여부)을 점검받 으십시오.
-지워지지 않는 것은 펴기하십시오. 펴기할 때에는 새지 않는 자루를 사용하십시오. 통용되는 퍼기 관련 조건에 유의하십시오!
10환경
공구 장비를 가정용 쓰레기로 폐기하지 마십시오! 공구, 액세서리 및 포장재는 환경 보호법에 따라 재활용됩니다. 통용되는 규정을 준수하십시오.
유럽 국가의 경우만: 전기 및 전자 펴 기 장치에 관한 유럽 가이드라인 및 국가법 이행에 따라 사용한 전동 공구는 분리 수거 후 환경 보호법에 따라 재활용해야 합니다.
REACH 규정 관련 정보: www.festool.com/reach 블루투스® 워드 마크와 로고는 Bluetooth SIG, Inc.의 등록 상표이며, 이 상표는 허가하에 TTS Tooltechnic Systems AG & Co. KG와, 따라서 페 스틀에 의해 사용됩니다.
