BEDIENUNGSANLEITUNG CTM Midi I FESTOOL

Festool GmbH Wertstraße 20 D-73240 Wendlingen +49 (0)7024/804-0 +49 (0)7024/804-20608 www.festool.com 720657 / B / 2018-12-10

EG-Konformitätserklärung. Wir erklär

in alleiniger Verantwortung, dass dieses Produkt allen einschlägigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen ent- spricht und mit den folgenden Normen überein- stimmt:

• im defi nierten Seriennummer-Bereich (S-Nr.) von 40000000 -

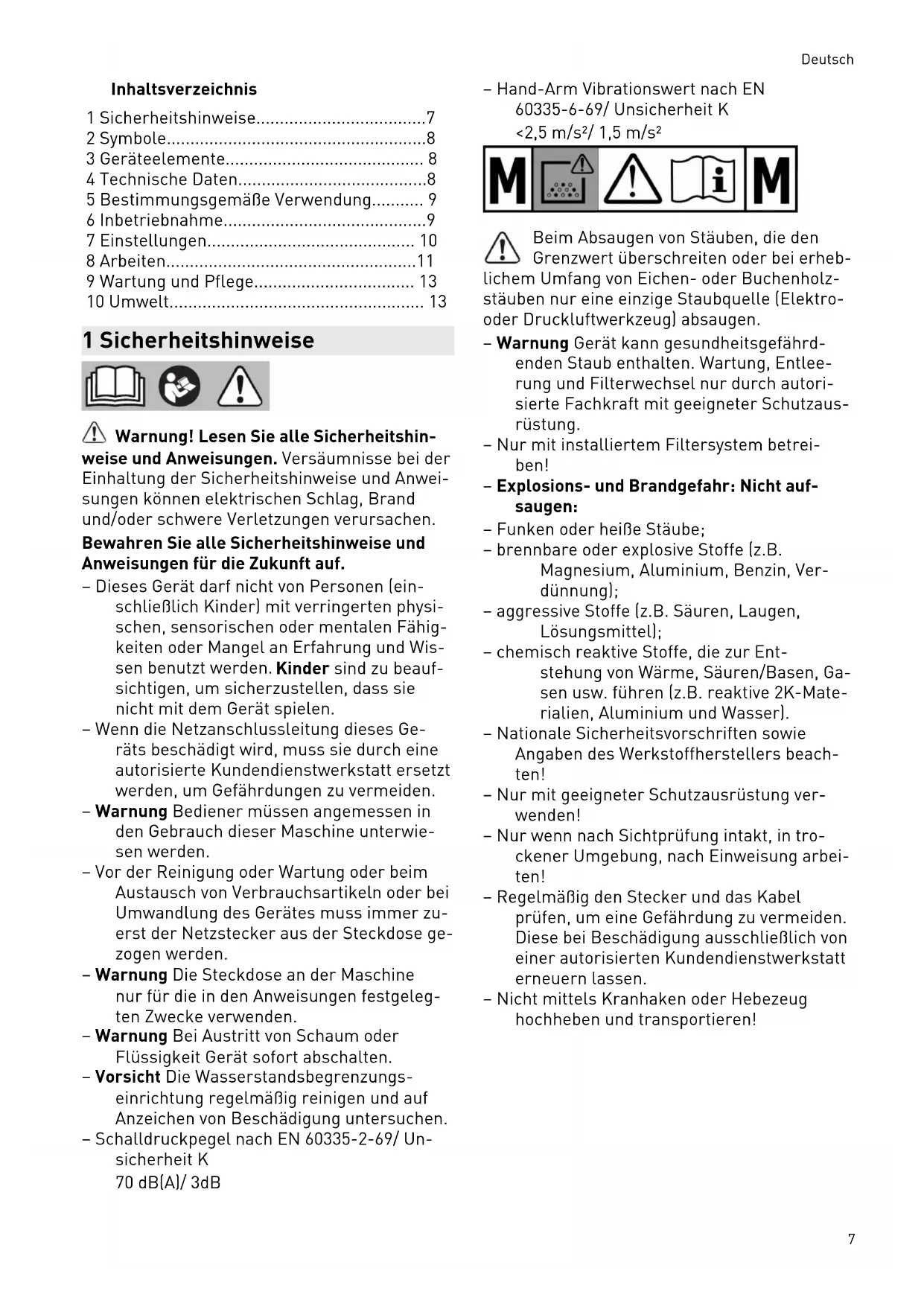

• dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999 720425_AInhaltsverzeichnis 1 Sicherheitshinweise p. 7
• 2 Symbole p. 8
• 3 Geräteelemente p. 8
• 4 Technische Daten p. 8
• 5 Bestimmungsgemäße Verwendung p. 9
• 6 Inbetriebnahme p. 9
• 7 Einstellungen p. 10
• 8 Arbeiten p. 11
• 9 Wartung und Pflege p. 13
• 10 Umwelt 1 Sicherheitshinweise Warnung! Lesen Sie alle Sicherheitshin weise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. – Dieses Gerät darf nicht von Personen (ein schließlich Kinder) mit verringerten physi schen, sensorischen oder mentalen Fähig keiten oder Mangel an Erfahrung und Wis sen benutzt werden. Kinder sind zu beauf sichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Wenn die Netzanschlussleitung dieses Ge räts beschädigt wird, muss sie durch eine autorisierte Kundendienstwerkstatt ersetzt werden, um Gefährdungen zu vermeiden. – Warnung Bediener müssen angemessen in den Gebrauch dieser Maschine unterwie sen werden. – Vor der Reinigung oder Wartung oder beim Austausch von Verbrauchsartikeln oder bei Umwandlung des Gerätes muss immer zu erst der Netzstecker aus der Steckdose ge zogen werden. – Warnung Die Steckdose an der Maschine nur für die in den Anweisungen festgeleg ten Zwecke verwenden. – Warnung Bei Austritt von Schaum oder Flüssigkeit Gerät sofort abschalten. – Vorsicht Die Wasserstandsbegrenzungs einrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen. – Schalldruckpegel nach EN 60335-2-69/ Un sicherheit K 70 dB(A)/ 3dB – Hand-Arm Vibrationswert nach EN 60335-6-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s² Beim Absaugen von Stäuben, die den Grenzwert überschreiten oder bei erheb lichem Umfang von Eichen- oder Buchenholz stäuben nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen. – Warnung Gerät kann gesundheitsgefährd enden Staub enthalten. Wartung, Entlee rung und Filterwechsel nur durch autori sierte Fachkraft mit geeigneter Schutzaus rüstung. – Nur mit installiertem Filtersystem betrei ben! – Explosions- und Brandgefahr: Nicht auf saugen: – Funken oder heiße Stäube; – brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Ver dünnung); – aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel); – chemisch reaktive Stoffe, die zur Ent stehung von Wärme, Säuren/Basen, Ga sen usw. führen (z.B. reaktive 2K-Mate rialien, Aluminium und Wasser). – Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beach ten! – Nur mit geeigneter Schutzausrüstung ver wenden! – Nur wenn nach Sichtprüfung intakt, in tro ckener Umgebung, nach Einweisung arbei ten! – Regelmäßig den Stecker und das Kabel prüfen, um eine Gefährdung zu vermeiden. Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern lassen. – Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren! Deutsch 72 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Anleitung/Hinweise lesen! Atemschutz tragen! Warnung! Das Gerät kann gesundheitsgefährdenden Staub enthalten! Geeignet zur Abscheidung von Staub mit einem Expositions- Grenzwert größer als 0,1 mg/m p. 13

Nicht in den Hausmüll geben. Hinaufsteigen verboten 3 Geräteelemente [1-2] Gerätesteckdose [1-3] SysDoc [1-4] Handgriff [1-7] Schlauchdepot [1-8] T-Loc Verschluss für Systainer [1-9] Schmutzbehälter [1-10] Verschlussklammer [1-11] Ein-/Ausschalter [1-12] + [1-13] Bremse [1-14] Ausblasöffnung [1-15] Filterschublade [1-16] Abreinigung [1-17] MAN-Taste [1-18] Manuelle Saugschlaucheinstel lung (Stand-by Betrieb) oder Saugleistungsregulierung (Saugbetrieb) [1-19] Verbindungsanzeige [1-20] Verbindungstaste Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 4 Technische Daten Absaugmobile Leistungsaufnahme 350 - 1200 W Anschlusswert an Gerätesteckdose max. EU, KR, CN CH, DK GB 230 V/ 110 V 2200 W 1150 W 1610 W/ 770 W Volumenstrom (Luft) max., Sauger/Turbine 130 m³/h / 222 m³/h Unterdruck max., Turbine 24000 Pa Filteroberfläche 3369 cm² Saugschlauch D 27/32 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K 70 dB(A)/ 3dB Hand-Arm Vibrationswert nach EN 60335-6-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s² Schutzart IP X4 Behälterinhalt CTM MIDI I 15 l Deutsch 8Absaugmobile Abmessung L x B x H CTM MIDI I 470 x 320 x 495 mm Gewicht CTM MIDI I 11,3 kg 5 Bestimmungsgemäße Verwendung Absaugmobil geeignet zum – Auf- und Absaugen von Stäuben bis 0,1 mg/m³ entsprechend der Staubklasse ’M’ darunter auch Holz- und Lackstäube, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerbli cher Nutzung, gemäß IEC/EN 60335-2-69. Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer. 6 Inbetriebnahme WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr ► Angaben auf Typenschild beachten. ► Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

► Filter-/Entsorgungssack einlegen [2]. ► Kabelaufwicklung montieren [3]. ► Saugschlauch anschließen [3].

6.2 Absaugmobil anschließen

WARNUNG Verletzungsgefahr durch unkontrolliert an laufende Werkzeuge ► Vor dem Einschalten darauf achten, dass das angeschlossene Werkzeug ausge schaltet ist. WARNUNG Verletzungsgefahr durch elektrischen Strom ► Netzstecker in eine schutzgeerdete Steck dose stecken. ► Nicht in die Steckdose des Absaugmobils greifen. Wenn das Absaugmobil mit der Netz steckdose verbunden ist, führt die Ge rätesteckdose des Absaugmobils dauerhaft Strom. Absaugmobil mit Steckdose verbinden Absaugmobil ist ausgeschaltet. ► Netzkabel mit Steckdose verbinden. Gerätesteckdose [1-2] führt Strom. Absaugmobil in Stand-by Modus schalten ► Ein-/Ausschalter [1-11] drücken. Gerätesteckdose [1-2] führt Strom. Grüne LED [1-18] zeigt Stand-by Mo dus an. Absaugmobil automatisch starten Absaugmobil ist im Stand-by Modus. ► Um das Absaugmobil automatisch zu star ten: Verbundenes Werkzeug einschalten. Absaugmobil manuell starten Absaugmobil ist im Stand-by Modus. ► MAN-Taste [1-17] betätigen. Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsarbeiten den Netzstecker des Absaugmobils aus der Steckdose ziehen.

6.3 Elektrowerkzeug anschließen

WARNUNG Verletzungsgefahr ► Maximalen Anschlusswert an der Geräte steckdose beachten (siehe Kapitel Techni sche Daten). ► Elektrowerkzeug ausschalten. Netzbetriebenes Elektrowerkzeug mit Ab saugmobil verbinden ► Elektrowerkzeug an Gerätesteckdose [1-2] anschließen. Das Elektrowerkzeug ist über Netzkabel mit dem Absaugmobil verbunden. Akkubetriebenes Elektrowerkzeug mit Ab saugmobil verbinden (MINI I / MIDI I) ► Im Stand-by Modus Verbindungstas te [1-20] betätigen. Verbindungsanzeige [1-19] blinkt langsam. Das Absaugmobil ist für 60 Sekunden ver bindungsbereit. ► Akkubetriebenes Elektrowerkzeug ein schalten. Das Absaugmobil läuft an und das akkube triebene Elektrowerkzeug ist bis zum ma nuellen Ausschalten des Absaugmobils, Deutsch 9oder ziehen des Netzsteckers verbunden. Das Akkugerät muss danach erneut gekop pelt werden. Mit der Verbindung eines neuen akkubetriebe nen Elektrowerkzeug wird die bisherige Verbin dung überschrieben.

6.4 Mobiles Endgerät verbinden (MINI I /

MIDI I) Ein mobiles Endgerät (z.B. Smartphone) kann über Bluetooth

mit dem Absaugmobil verbun den werden (z. B. für ein Softwareupdate mit der Festool-App). ► Im Stand-by Modus die Verbindungstaste [1-20] am Absaugmobil für 3 Sekunden ge drückt halten. Die Verbindungsanzeige [1-19] blinkt schnell. Das Absaugmobil ist für 60 Sekunden ver bindungsbereit. ► Den Anweisungen in der Festool-App fol gen.

6.5 Fernbedienung (MINI I / MIDI I)

Fernbedienung und Absaugmobil verbinden Um eine Fernbedienung mit einem Absaugmo bil verbinden zu können, muss ein Reset der Fernbedienung durchgeführt werden (siehe Re set der Fernbedienung). Bisher nicht verbundene Fernbedienungen kön nen direkt verbunden werden. Eine hergestellte Verbindung zwi schen Fernbedienungen und dem Ab saugmobil bleibt auch nach dem ma nuellen Ausschalten, oder ziehen des Netzsteckers des Absaugmobils be stehen. Das Absaugmobil kann gleichzeitig mit bis zu fünf Fernbedienungen ver bunden werden. Das Absaugmobil kann gleichzeitig mit einem Akku- Elektrowerkzeug verbunden werden. ► Im Stand-by Modus die Verbindungstaste [1-20] am Absaugmobil für 3 Sekunden ge drückt halten. Die Verbindungsanzeige [1-19] blinkt schnell. Das Absaugmobil ist für 60 Sekunden ver bindungsbereit. ► Die MAN-Taste an der Fernbedienung drü cken. Die Fernbedienung ist dauerhaft im Ab saugmobil gespeichert. Ein-/Ausschalten Nachdem die Fernbedienung mit dem Absaug mobil verbunden ist, kann das Absaugmobil mit der Fernbedienung ein und ausgeschaltet wer den. ► Zum Ein-/Ausschalten die MAN-Taste an der Fernbedienung drücken. Reset an der Fernbedienung Mit dem Reset wird die Verbindung von einer Fernbedienung zum Absaugmobil gelöscht. ► Die Verbindungstaste und die MAN-Taste für 10 Sekunden gedrückt halten. Die LED-Anzeige leuchtet in magenta, wenn der Reset erfolgt ist.

6.6 Alle gespeicherten Geräte löschen.

(MINI I / MIDI I) ► Verbindungstaste [1-20] mindestens 3 Se kunden gedrückt halten. Verbindungsanzeige [1-19] blinkt schnell. ► Verbindungstaste wieder loslassen. ► Innerhalb von 3 Sekunden, Plus- und Mi nus-Taste [1-18] gleichzeitig für mindes tens 3 Sekunden gedrückt halten. Das Absaugmobil bestätigt das Kommando durch dreimaliges schnelles blinken. 7 Einstellungen

7.1 Saugschlauchdurchmesser einstellen

Der Saugschlauchdurchmesser wird bei einem Saugschlauch mit RFID- Chip automatisch erkannt. Bei einem Saugschlauch ohne RFID-Chip muss der Saugschlauchdurchmesser im Stand-by Modus manuell eingestellt werden. ► Plus- bzw. Minus-Tasten [1-18] betätigen, bis der gewünschte Durchmesser einge stellt ist. LED leuchtet im Feld mit gewünschtem Durchmesser. Wird ein Saugschlauch mit RFID-Chip angeschlossen, werden die manuel len Einstellungen überschrieben.

7.2 Saugkraft regulieren

► Plus- bzw. Minus-Tasten [1-18] im Saugbe trieb betätigen. Deutsch

107.3 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20 m/s, ertönt aus Sicherheitsgründen ein akustisches Warnsignal (bei Staubklasse M). Mögliche Ursachen Behebung Saugleistungsregulierung [1-18] auf zu geringen Wert gestellt. Saugleistungsregulierung auf höheren Wert stellen (siehe Kapitel 7.2 ). Saugschlaucheinstellung [1-18] nicht auf den angeschlossenen Schlauchdurchmesser eingestellt (Nur bei Saugschläuchen ohne RFID- Chip). Richtigen Schlauchdurchmesser einstellen (siehe Kapitel 7.1 ). Saugschlauch verstopft oder abgeknickt. Verstopfung oder Abknickung beseitigen. Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel

Hauptfilter verschmutzt. Hauptfilter abreinigen (siehe Kapitel 8.4 ). Hauptfilter wechseln (siehe Kapitel 8.6 ). Fehlfunktion der Überwachungselektronik. Durch Festool Kundendienstwerkstätte behe ben lassen. Nasssaugen. Funktionssicherheit nicht beeinträchtigt, kei ne Maßnahmen erforderlich.

7.4 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tem peratursicherung das Absaugmobil vor Errei chen der kritischen Temperatur ab. Unterste LED [1-18] zeigt Störung an. LED leuchtet rot Übertemperatur ► Absaugmobil abschalten, abkühlen lassen. ► Absaugmobil nach ca. 5 Minuten wieder an schalten.

7.5 Bremse feststellen [1A]

► Absaugmobil an Vorderseite leicht anheben. ► Bremse [1-13] bis zum Einrasten nach un ten drücken. ► Zum Lösen Taste [1-12] betätigen.

WARNUNG Verletzungsgefahr ► Die Ablagefläche des Absaugmobils nicht als Standfläche nutzen. VORSICHT Verletzungsgefahr ► Beim Transport darauf achten, dass der T- Loc bzw. die vier SysDoc Verschlüsse ge schlossen sind. Auf der Ablagefläche [1-7] lässt sich mit dem T-loc Verschluss [1-8] ein Systainer befestigen. Systainer ohne T-Loc lassen sich mit den vier SysDoc Verschlüssen [1-3] befestigen. 8 Arbeiten

8.1 Trockene Stoffe saugen

VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Immer Filtersack verwenden! VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Vor dem Saugen prüfen, ob der Hauptfilter intakt ist. Beim Absaugen von Stäuben, die den Grenzwert überschreiten nur eine einzi ge Staubquelle (Elektro- oder Druckluftwerk zeug) absaugen. Beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen beachten: Für ausreichende Belüftung sorgen! Regionale Bestimmungen beachten! Grenzwerte: Abluft max. 50% des Frischluftvo lumens Deutsch 11Formel: Raumvolumen V

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filtersack entfernen! Speziellen Nassfilter verwenden. Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Unterste LED [1-18] leuchtet rot. ► Absaugmobil abschalten [1-11] . ► Verschlussklammern öffnen [1-10] und Ge räteoberteil abnehmen. ► Schmutzbehälter [1-9] leeren. Nach dem Nasssaugen, Hauptfilter trocknen lassen! Absaugmobil vor einsaugen von Trockenstäu ben trocknen. VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Nach dem Nasssaugen den Nassfilter ent fernen und durch Hauptfilter für trockene Stoffe ersetzen. VORSICHT Austretender Schaum und Flüssigkeiten ► Gerät sofort abschalten und leeren.

VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Keine Stäube abblasen! Der Abluftauslass bietet die Möglichkeit, die Abluft mittels des Saugschlauches außerhalb eines Gebäudes abzuleiten. ► Gitter vor Ausblasöffnung [1-14] öffnen. ► Saugschlauch in Ausblasöffnung [1-14] schieben.

8.4 Filter und Filtersack manuell reinigen

► Im Stand-by Modus MAN-Taste [1-17] betä tigen. ► Saugkraft auf Maximum stellen [1-18]. ► Saugschlauch mit der Hand verschließen und gleichzeitig Abreinigungshebel [1-16] dreimal kurz nach unten drücken.

8.5 Staubarmes wechseln des Filtersacks

► Verschlussklammern öffnen und Geräte oberteil abnehmen . [2]. ► Lasche am Filtersack ziehen bis Öffnung des Filterbeutels vollständig geschlossen ist. Der Filtersack ist nun sicher verschlossen und kann entnommen werden. ► Geräteoberteil aufsetzen und Verschluss klammern schließen.

8.6 Filterelement wechseln

► Gebrauchte Filterschublade [1-15] heraus ziehen. ► Gebrauchte Filterschublade gemäß den ge setzlichen Bestimmungen entsorgen. ► Neue Filterschublade [1-15] einschieben. Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com". HINWEIS Schädigung des Motors ► Saugen Sie nie ohne eingebauten oder mit beschädigtem Hauptfilter, da dies den Mo tor schädigen kann.

► Absaugmobil abschalten und Netzstecker ziehen. ► Netzanschlussleitung aufwickeln. ► Schmutzbehälter entleeren. ► Saugschlauch [4-1] in verschließbares Schlauchdepot [1-7] einlegen. Netzan schlussleitung [4-2] in verschließbares Schlauchdepot [1-7] einlegen oder auf Ka belaufwicklung wickeln. Das Netzkabel da zu durch die Aussparung [4-3]legen. ► Absaugmobil innen und außen durch Ab saugen und Abwischen reinigen. ► Absaugmobil in einem trockenen Raum, ge schützt gegen unbefugte Benutzung, ab stellen. Der Deckel des Schlauchdepots dient auch als Werkzeugablage. Deutsch 129 Wartung und Pflege WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen! ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Her steller oder durch Servicewerkstätten: Nächst gelegene Adresse unter: www.festool.com/ service EKAT

Nur original Festool Ersatzteile verwenden! Be stell-Nr. unter: www.festool.com/service ► Regelmäßig Füllstandssensoren reini gen [4-4] und Schmutzbehälter [1-9] lee ren. Folgende Hinweise beachten: – Mindestens einmal jährlich staubtechni sche Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Per son. – Was sich nicht reinigen lässt, muss ent sorgt werden. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingun gen beachten! 10 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten. Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umset zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und ei ner umweltgerechten Wiederverwertung zuge führt werden. Informationen zur REACh: www.festool.com/ reach Die Wortmarke Bluetooth
